Характеристики

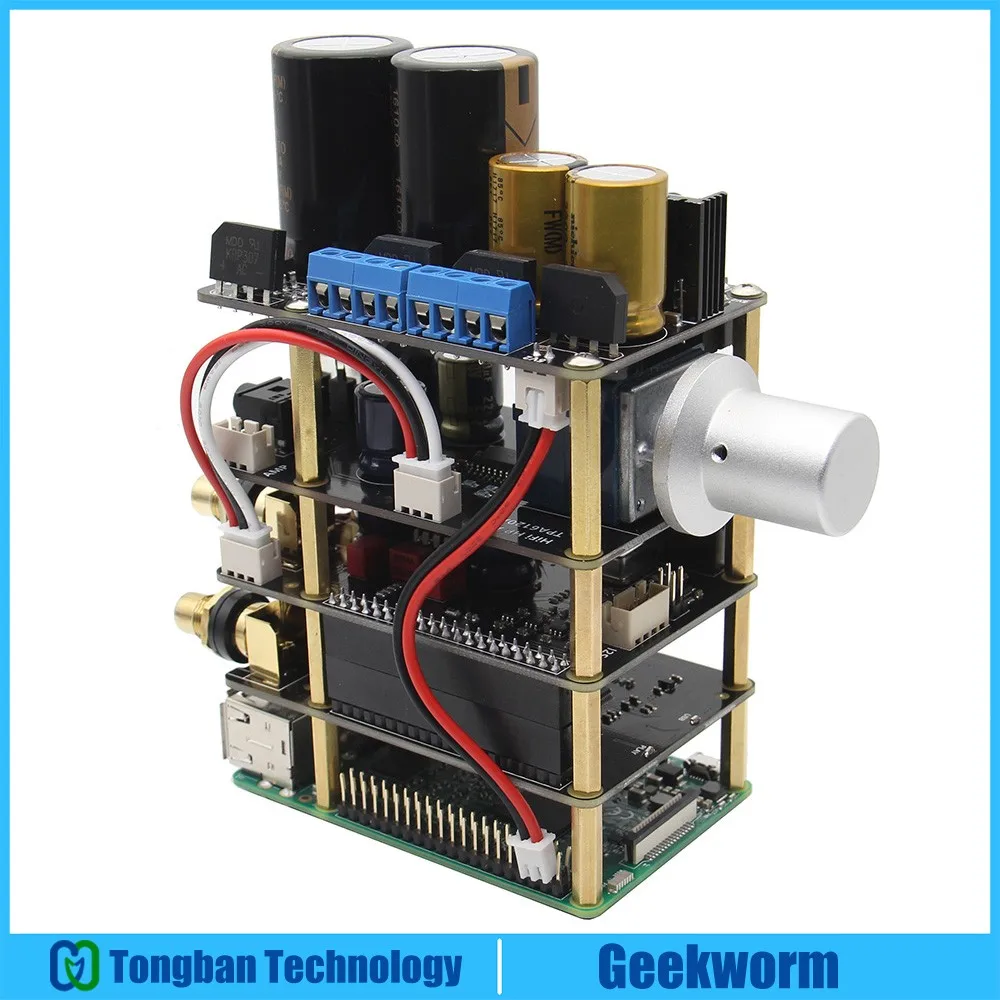

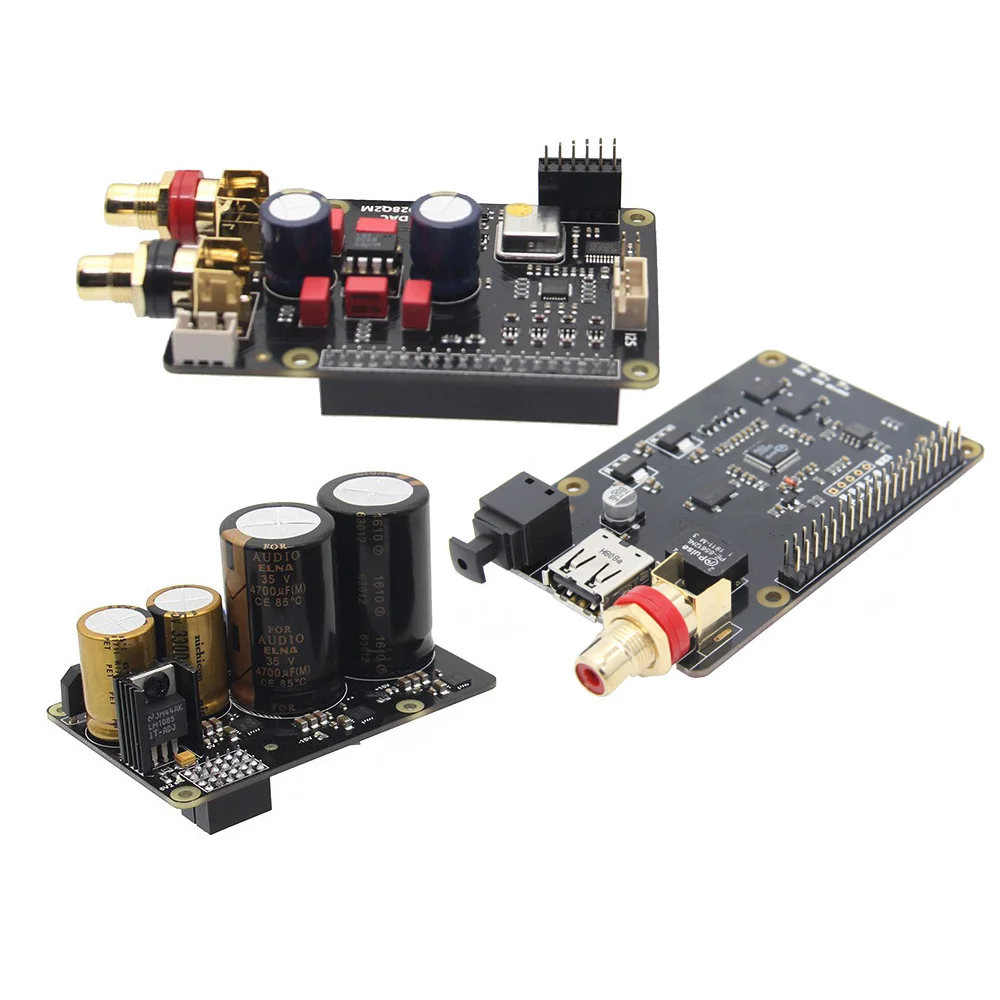

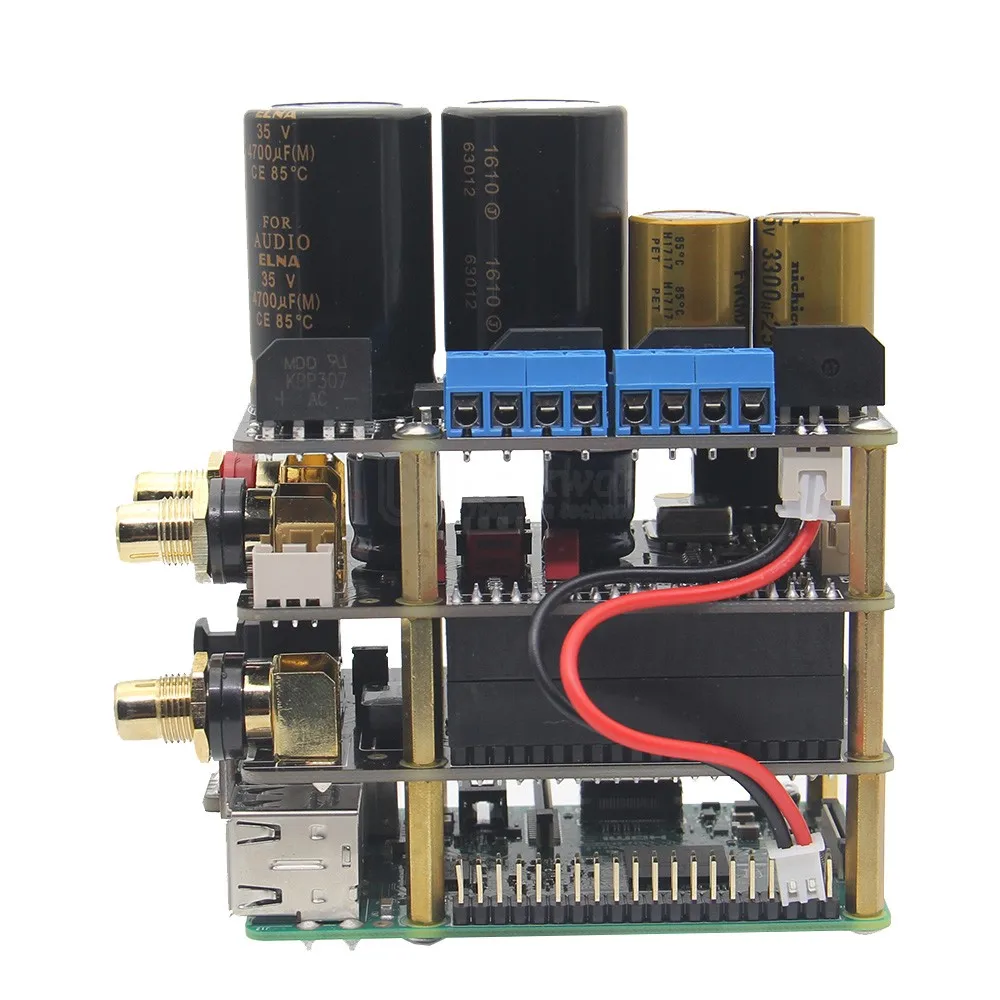

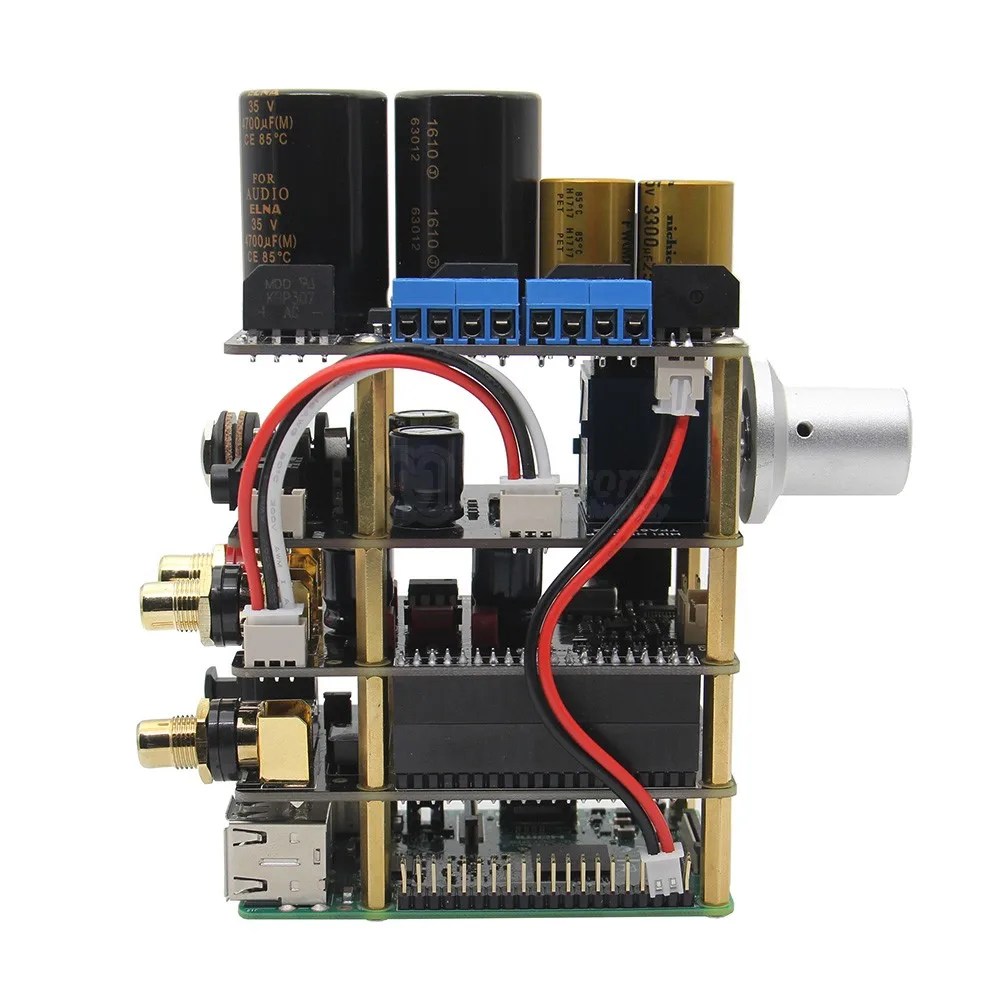

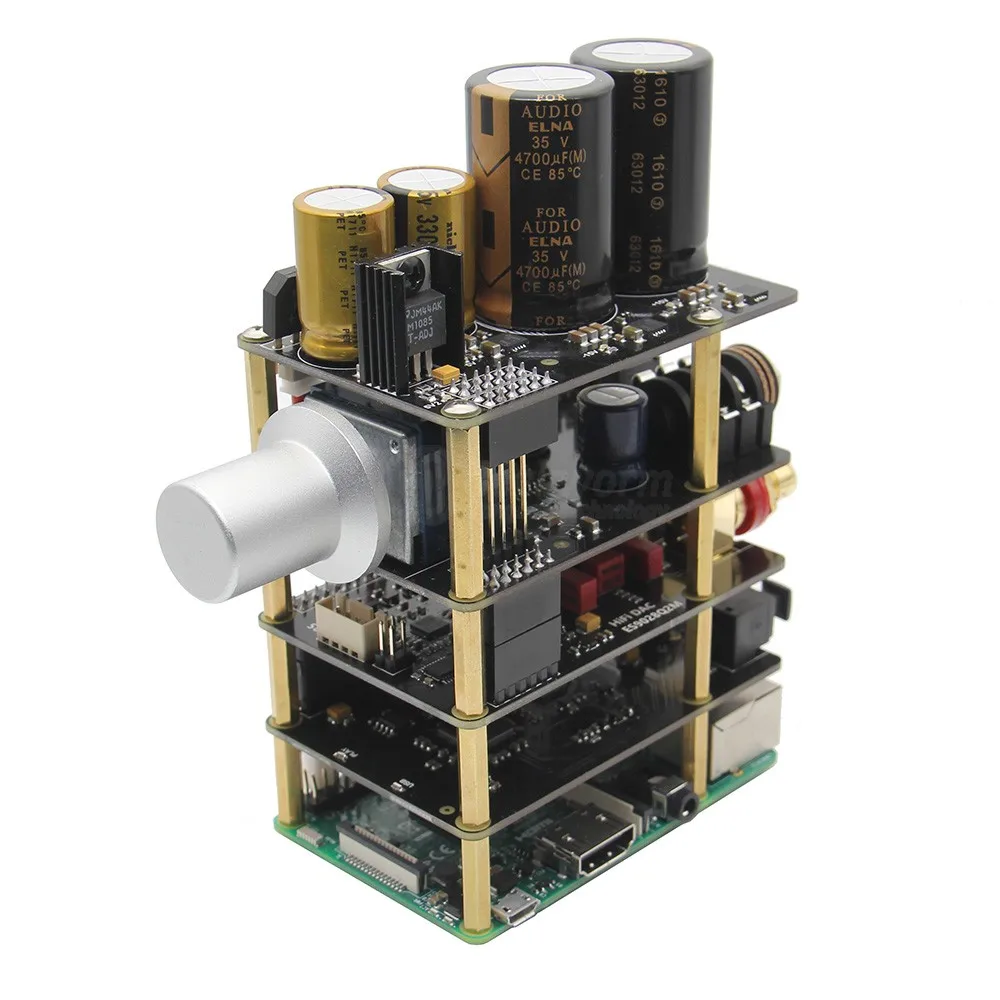

Raspberry Pi X20 Hi Fi аудио комплект (X20 ES9028Q2M DAC плата/плата для X10 I2S/плата
История изменения цены
*Текущая стоимость 9 522,79 - 12 973,35 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-05-2026 | 11331.42 руб. | 11898.25 руб. | 11614.5 руб. |
| Mar-05-2026 | 11236.49 руб. | 11798.31 руб. | 11517 руб. |
| Feb-05-2026 | 9427.62 руб. | 9898.90 руб. | 9662.5 руб. |
| Jan-05-2026 | 11046.90 руб. | 11598.88 руб. | 11322 руб. |
| Dec-05-2025 | 9617.72 руб. | 10098.43 руб. | 9857.5 руб. |
| Nov-05-2025 | 10855.36 руб. | 11398.61 руб. | 11126.5 руб. |
| Oct-05-2025 | 10760.20 руб. | 11298.0 руб. | 11029 руб. |
| Sep-05-2025 | 10665.47 руб. | 11198.62 руб. | 10931.5 руб. |
| Aug-05-2025 | 10569.5 руб. | 11097.21 руб. | 10833 руб. |
Описание товара
[Клиенты, которые купили этот товар, также купили]
Поддерживает ли этот комплект Raspberry Pi 4 Model B?
1. Этот аудио комплект предназначен для pi3 (3B +/3B), и X10-I2S доска подключается к pi3 USB разъем. Пожалуйста, обратитесь к изображению. 2. Этот комплект такжеПодходит для pi4, Но из-за смены usb-порта pi4, usb-разъем является недопустимым, и вам нужноИспользуйте USB тип a, чтобы Type A кабельДля того чтобы соединить pi4 и X10-I2S доски. 3. Короче говоря, если в комплект входит X10-I2S доска и он используется с pi4, вам нужно подготовить Тип USB a-Type a.[Примечание]
1. raspberry pi не входит в комплект. 2. Raspberry pi не поддерживает ES9028Q2M(DAC чип), но X10-I2S доска в этом комплекте поддерживает данную функцию. 3. Raspberry pi I2S не поддерживает формат DSD, но X10-I2S доска в этом комплекте поддерживает данную функцию.[Упаковочный лист]
Комплект 1: комплект X20 A: 1 x Расширительная плата для X20-DAC (с установленными винтами) 1 x X10-PWR Питание доска (с Установите винты) 1 x X10-I2S доска (с Установите винты) Комплект 2: комплект X20 B: 1 x Расширительная плата для X20-DAC (с установленными винтами) 1 x X10-PWR Питание доска (с Установите винты) 1 x X10-HPAMP Hi-Fi усилитель для наушников (с Установите винты) 1 x X10-I2S доска (с Установите винты)[Для использования]
-Модель B/ 2B / B + / Pi3, с функцией «Raspberry Pi 3 Model B»[Операционная система]
-Volumio -Moode аудио плеер[Плата для X20-DAC]
Особенности: -Флагманский чипсет DAC технологии ESS (ES9028Q2M), обеспечивающий лучшее качество звука -129dB DNR -120dB THD + N -Воспроизведение бит на 32 бит/384 кГц и собственное воспроизведение DSD (Используйте с нашим модулем XMOS I2S) -СИЦ MUSES8920 высокого качества аудио J-FET вход двойной операционный усилитель -Сверхмощный фазный уровень шума 100 МГц HiFi TCXO -Регулятор напряжения, сверхнизкий уровень шума, Техасские инструменты -Выделенная индивидуальных dvcc, avccl, avccr, генератор 3,3 V источника питания -Выбранные высококачественные компоненты (пленочный конденсатор WIMA, алюминиевый электролитический конденсатор Panasonic low ESR, позолоченные RCA разъемы и т. д.) -Можно подключить к нашей XMOS USB-to-I2S модуль напрямую -Может использоваться индивидуально, только с 3 Проводами I2S сигнала, подключенными с другого интерфейса i2s -Все два OPAMP в одном dip8 посылка IC может использоваться -Высокая производительность и компактный Raspberry Pi DAC решение для всех Параметры: -Источник питания: + 5Vdc ± 5%, + 15Vdc ± 5%, -15Vdc ± 5% -Уровень аналогового аудиовыхода: 2 В RMS -Разрешение/Частота дискретизации: до 24 бит/192 кГц (Raspberry Pi I2S) До 32 бит/384 кГц (Используйте с XMOS USB к плате I2S) DSD64 /DSD128 (Используйте с XMOS USB к плате I2S) Размер PCBA: 101,5x56 мм x 34,5 мм, размер печатной платы: 85x56 мм[Плата электропитания для X10-PWR]
Особенности: -Полностью регулируемая плата линейного электропитания для серии X10 / X20 DAC -Регулятор шума ultralow TPS7A470x, Техасские инструменты -Четыре индивидуальных 5,2 V/5,0 V/15V/+ 15V для питания Raspberry Pi (1), ЦАП чипсет и Ора -Высокая производительность ELNA и Nichicon Audio цели конденсаторы -Для использования с R-core transformer Параметры: -Вход Рейтинг: 6VAC ± 5% 2.5A, 6VAC ± 5% 0.5A, 15VAC ± 5% 0.55A, 15VAC ± 5% 0.55A -Выходное напряжение: 5Vdc ± 5% 2.5A, 5Vdc ± 5% 0.5A, + 15Vdc ± 5% 0.5A, -15Vdc ± 5% 0.5A, -Размер PCBA: 85 мм x 56 мм x 50,5 мм, размер печатной платы: 85x56 мм Примечания: Индикатор низкого напряжения может отображаться во время загрузки, это не влияет на производительность звука[X10-I2S доска XMOS USB к I2S/SPDIF/коаксиальный]
Особенности: -XMOS xCORE, аудио, Hi-Res, семья деталей -Обеспечивает точный выход с низким уровнем шума/искажений для успокаивающего, высококачественного звука -Идеальное Hi-Fi аудио решение для Raspberry Pi -Поток через Raspberry Pi к I2S, DSD и/или S/PDIF интерфейсы -PCM до 32 бит/384 кГц частота дискретизации (см. Примечания) -Native DSD, DoP64 и DoP128 (см. Примечания) -До 192 кГц, разрешение 16/24 бит, выход S/PDIF -Асинхронный изохронный перенос с Raspberry Pi -Поддержка нескольких ОС (Volumio, Moode Audio Player, Windows, Android и т. Д.) -Сверхэффективный осциллятор SiTime SiT8208 -Регулятор напряжения, сверхнизкий уровень шума, Техасские инструменты Параметры: -Источник питания: + 5 В постоянного тока +/-5% -Кодеки: I2S 16, 24 или 32 бит PCM, DSD64 и DSD128 -Частота дискретизации PCM: 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 кГц -Опциональный выход S/PDIF: до 192 кГц; Разрешение 16/24 бит -Размер PCBA: 101,5x56 мм x 34,5 мм, размер печатной платы: 85x56 мм Примечания: Не подходит для X10-DAC. PCM до 24 бит/192 кГц, частота дискретизации, когда работает с X10-DAC.[X10-HPAMP Наушники Hi-Fi усилитель]
Особенности: -Использует TI TPA6120A2 в качестве чипа для наушников -SNR 128 дБ A-Утяжелитель и THD 112.5дб -Обзор по току-Отзывы -Лучший высококачественный усилитель для наушников AB, чтобы diyer могла наслаждаться -Оригинальный потенциометр ALPS RK27 -0.1% малошумный тонкий пленочный резистор -6,35 мм и 3,5 мм выход для наушников Джек Параметры: -Источник питания: + 15Vdc ± 5%, -15Vdc ± 5% -Выходная мощность: 150 мВт/250, 300 МВт/120, 1000 мВт/32 -Частотная характеристика: 20 Гц-30 кГц -При создании PCBA Размер: 124 мм x 56 мм x 37,5 мм, размер печатной платы: 85x56 мм[Вопросы и руководство пользователя]
1/см в описании "Raspberry pi не поддерживает ES9028Q2M(DAC чип), в случае, если вы хотите эту функцию, поэтому, пожалуйста, добавляйте еще X10-I2S доска, мне действительно нужна эта" Дополнительная "плата, или нет?
ОС, такая как volumio, Moode Audio и т. д., пока нет драйверов для поддержки этого чипсета DAC. Это означает, что эта плата X20 DAC не может работать напрямую с Raspberry Pi. Тогда вам понадобится плата интерфейса USB I2S, чтобы сделать его работать. 2/ [установка оборудования] Примечание: вам нужно получить R-core трансформатор самостоятельно или вы можете купить один онлайн, пожалуйста, обратитесь к:Блок электропитания для X10-RTR, Так что для набора, чтобы начать работать, мне также нужно купить дополнительный «трансформатор»? Не понимаю. Мы предоставили несколько комплектов на ваш выбор. Я думаю, вы ищете комплект без блока питания. Тогда я хотел бы предложить Вам рассмотреть комплект, который включает R-core трансформатор.3/более detaisl, пожалуйста, обратитесь к Вики: Www.raspberrypiwiki.com/index.php/X20
[Установка оборудования]
Примечание: вам нужно получить R-core трансформатор самостоятельно Или вы можете купить один онлайн, p Пожалуйста, обратитесь к: Блок электропитания для X10-RTR
Белый-белый: 15 в перем. Тока, 0,55 А
Желто-желтый: 15 в перем. Тока, 0,55 А
Коричнево-коричневый: 6 в перем. Тока, 0,5 А
Серый, серый: 6 в перем. Тока, 2,58 А
Питание блок 35 Вт R-CORE трансформатор:
Важно!
Напряжение переменного тока селектор
110 В: входное напряжение переменного тока должно быть 110 ~ 120 В переменного тока
220 В: входное напряжение переменного тока должно быть 220 ~ 230 В переменного тока
А) перед установкой переключателя напряжения убедитесь, что вы знаете, какое напряжение поставляется розеткой, и перед тем, как подключить шнур питания.
B) чтобы переключить выбор, отсоедините шнур питания и используйте небольшую отвертку, чтобы сползти переключатель в обратное положение.
Прежде чем нажимать кнопку питания,:
A) все выходные провода переменного тока на плату для X10-PWR, подключены в правильном порядке.
B) кабель питания от X10-PWR доска для Raspberry Pi штыревой разъём-это правильно подключено.
C) переключатель селекторного напряжения на входе переменного тока правильно переключен.
[Конфигурация программного обеспечения]
