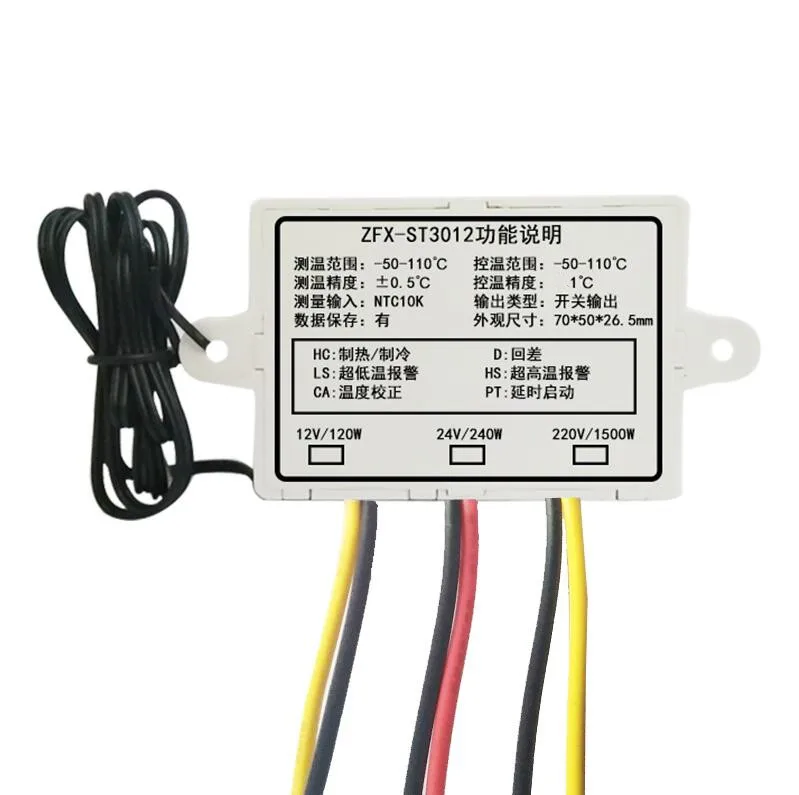

Цифровой термометр Температура Управление 12V 24V 220V микрокомпьютерный термостат

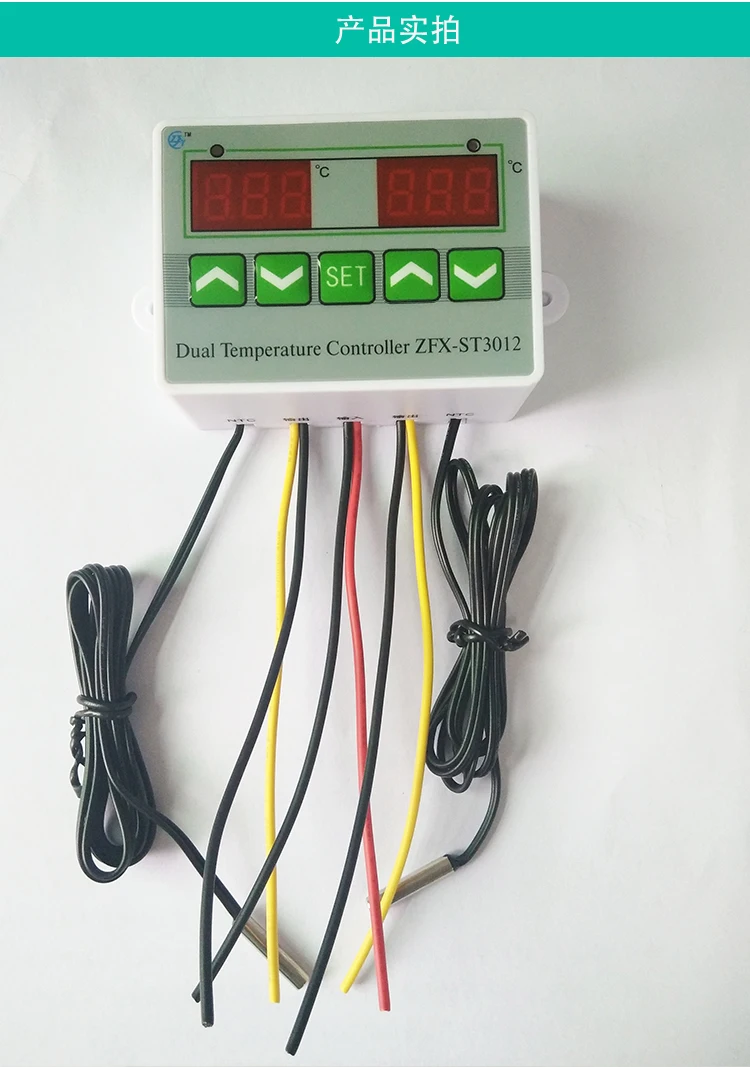

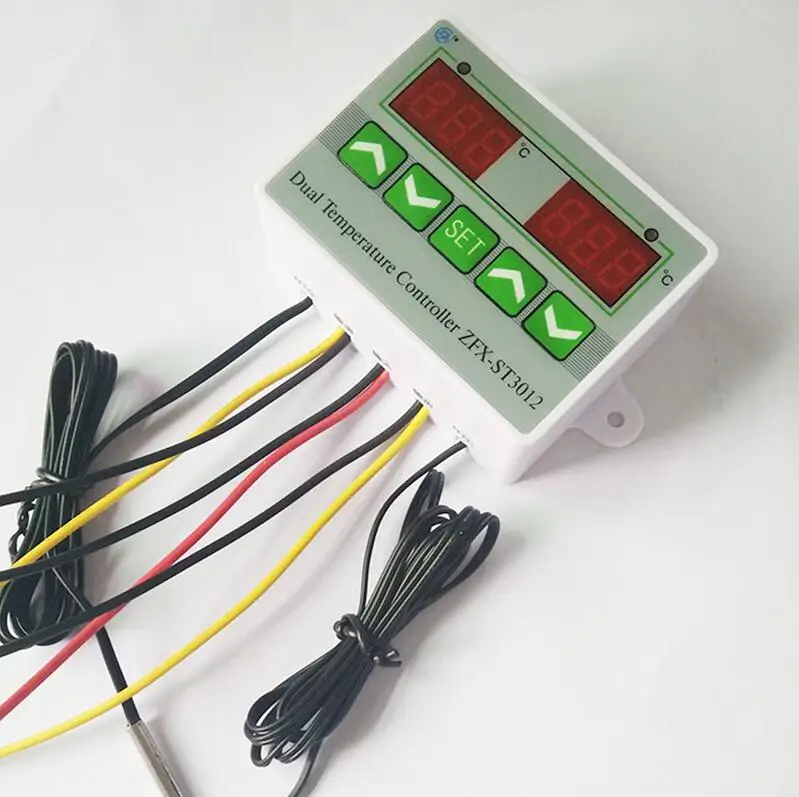

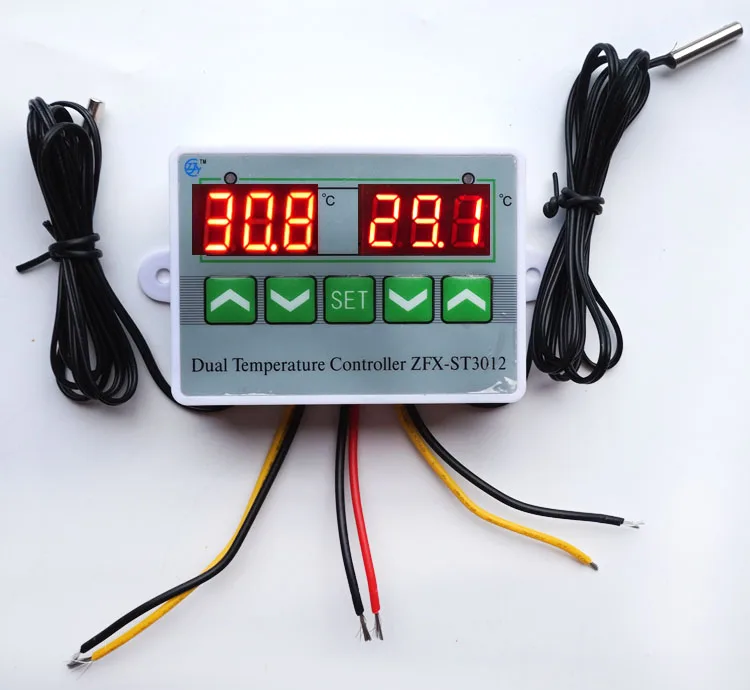

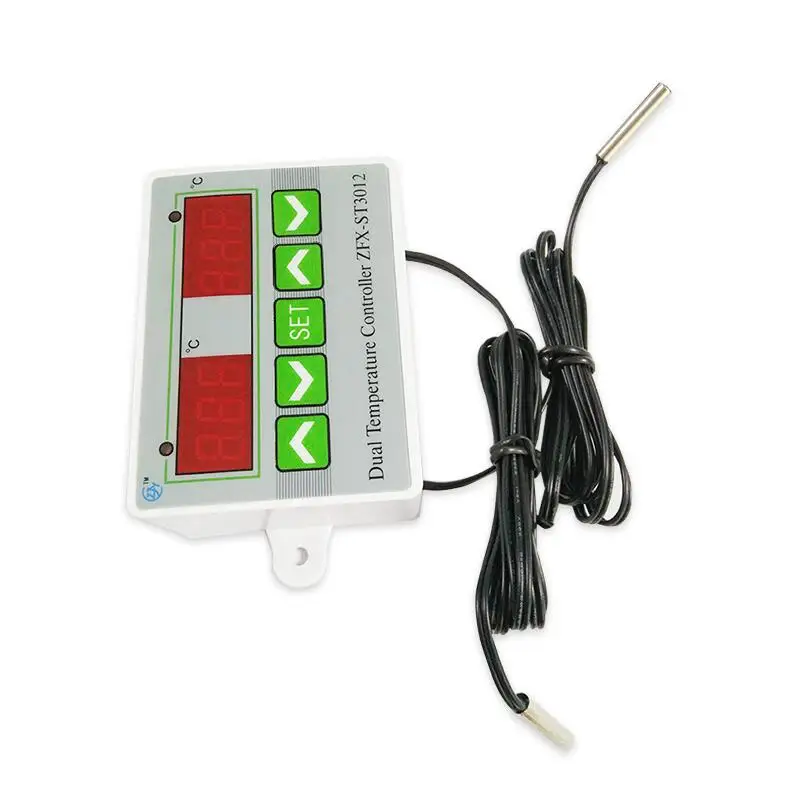

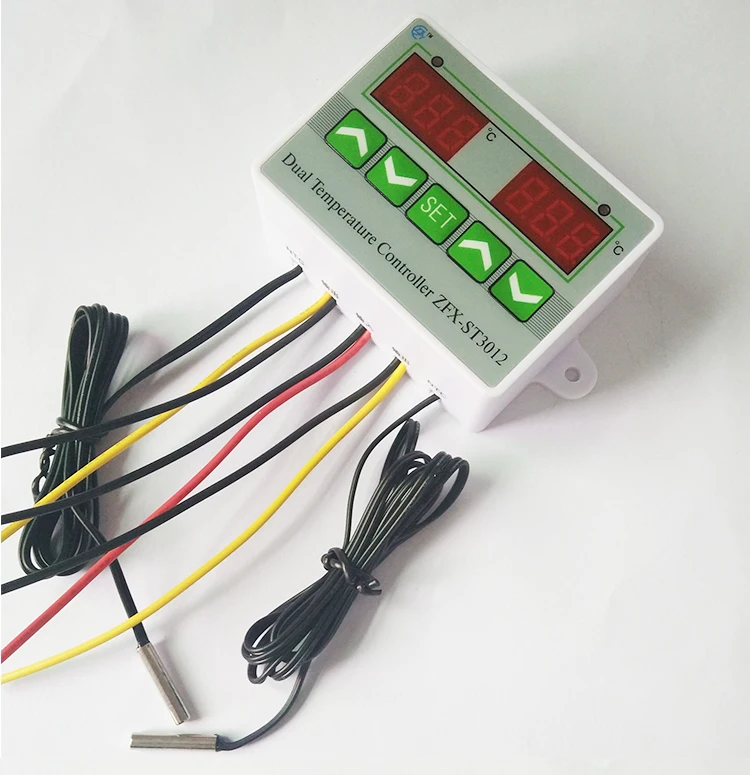

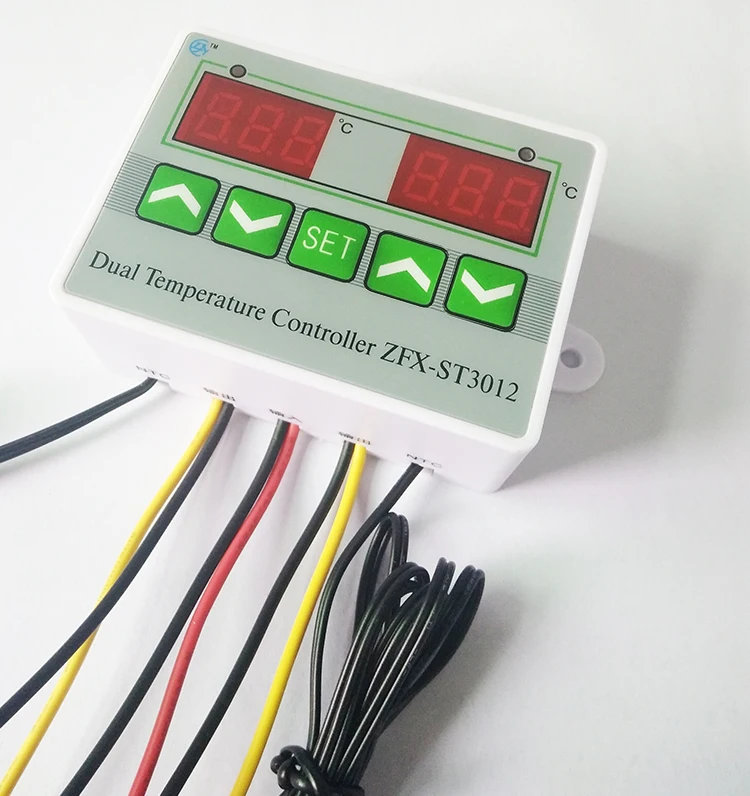

Это двойной дисплей и двойной контроллер температуры, он может контролировать охлаждение или нагревание двух продуктов, Метод настройки одинаковый с левого и правого.

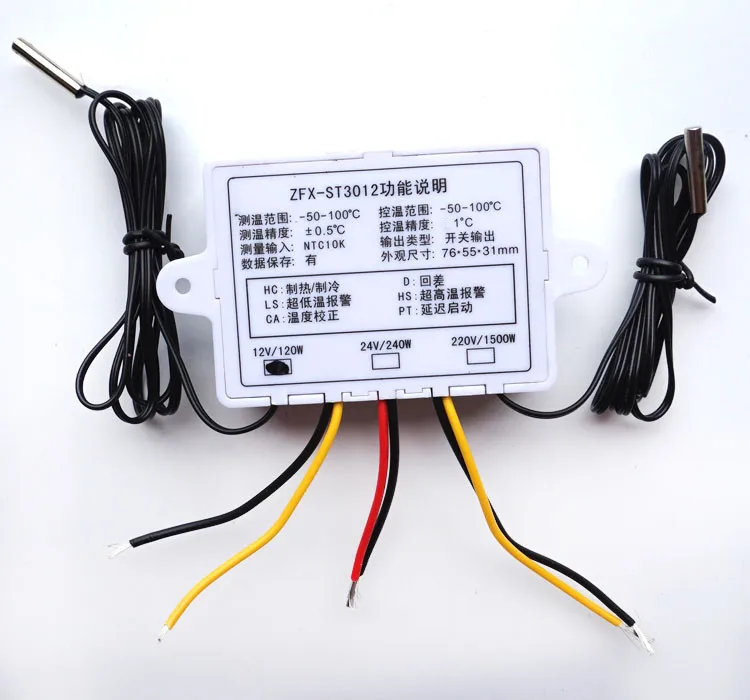

* Технические параметры.

Диапазон контроля температуры:-50 ℃ ~ 110 ℃

Температура погрешность измерений: ± 0,5 ℃

Модель датчика: ntc(10K/3435)

Управление точность: DC12V/DC24V/AC110V ~ 230V (может быть выбрать)

Рабочий ток: MAX200Ma

Ток контакта реле: AC5A/220 В

Сохранение даты: доступно.

Рабочая температура: 0 ℃ ~ 50 ℃

Температура хранения:-10 ℃ ~ 60 ℃

Метр Длина: 90 мм (Д) * 60 мм (Ш) * 26,5 мм (H)

Размер отверстия: 70 мм (Д) * 50 мм (В) L

Длина распределительного щупа-1 м, размер щупа: Φ4мм * 20 мм

* Описание кода меню

1. Установите температуру левого контроля

Нажмите кнопку «SET» и Зажмите левый экран. Нажмите кнопку «вверх» и «вниз» для регулировки диапазона температур, нажмите «вверх» или «вниз», чтобы сохранить выход.

1. Установите правильную температуру контроля

Нажмите дважды «установить» панель и правый экран мигает, нажмите «вверх» и «вниз» ключ доска для регулировки температуры, нажмите вправо «вверх» и «вниз» доска (любой) чтобы сохранить выход.

Время запуска и остановки

В режиме ожидания Электрический для нажатия кнопки «SET» один раз, запуск синхронизации, попеременно экран.

Нажмите кнопку «SET», удерживая нажатой три секунды, введите в настройки параметров управления.

Нажмите ▲или ▼ клавишную панель, выберите «настроить меню». Затем нажмите SET key board еще раз, чтобы войти в соответствующее состояние настройки параметров управления, нажмите ▲или ▼ key board для настройки параметров, которые требуют изменения. Нажмите кнопку «SET» для выхода после настройки или выхода из системы с задержкой 6 секунд.

◆Охлаждение. Настройка режима нагрева

Нажмите клавишу «SET» менее 3 секунд, войдите в меню, код «HC» отображается на экране, нажмите кнопку «set», чтобы отобразить режим работы. Нажмите «▲» или «▼» для настройки параметров. «C» означает режим охлаждения, «H» означает режим нагрева.

◆Функция разницы в возврате;

Максимальная температура была ограничена с возвратом разницы между запуском и закрытием вниз.

◆Настройка разницы в возврате.

Нажмите кнопку «SET» менее 3 секунд, войдите в меню, нажмите «▲» или «▼», чтобы настроить код, пока экран не отобразится «D», нажмите «установить» клавиатуру, чтобы отобразить значение разницы в возврате. Нажмите кнопку «▲» и «▼», чтобы настроить параметры.

◆Функция коррекции температуры

Когда есть отклонения между температурой измерения и стандартной температурой. Значение измерения машины и стандартная температура могут регулироваться в соответствии с функцией коррекции температуры. Температура После коррекции = температура перед коррекцией + значение коррекции (значение коррекции может быть положительным, отрицательным и нулевым)

◆Настройка коррекции температуры.

Нажмите «установить» клавиатуру менее 3 секунд, войдите в меню, нажмите «▲» или «▼» клавиатуру, чтобы настроить код, пока экран не отобразится «CA», нажмите «SET» на дисплее клавиатуры значение коррекции температуры, нажмите кнопку «▲» и «▼», чтобы снова настроить параметры.

◆Функция защиты от задержки:

Нажмите кнопку «SET» на клавиатуре менее 3 минут. Войдите в меню. Нажмите «▲» или «keyboard» клавиатуру, чтобы настроить код до тех пор, пока экран не отобразится «PT», нажмите «SET» клавиатуру, отображаемую настройку защиты задержки, нажмите кнопку «▲» и «▼», чтобы настроить параметры.

◆Ультра-Температурная сигнализация

Если замеры температуры ≥контроль температуры + реле тревоги AH приведено в действие, регулятор температуры тревожит, экран дисплея чередуется отображение «H» и текущей температуры. Затем нажмите любую клавиатуру, чтобы остановить тревогу и выключить сигнал тревоги

◆Настройка сверхтемпературной сигнализации

Нажмите «установить» клавиатуру менее 3 секунд, войдите в меню дисплея, нажмите «▲» или «▼» клавиатуру, чтобы настроить код, пока экран не отобразится «HS». Нажмите кнопку «установить», на клавиатуре отображается установленное значение ультра-температуры, нажмите кнопку «▲» или «▼», чтобы снова настроить параметры, настройте «HS как «0», вы можете выключить функцию будильника.

◆Сверхмощный температурный Будильник

Измерение температуры <Контроль температуры-LS Аварийное реле приведено в действие,

Регулятор температуры оповещает. Экран дисплея с переменным отображением «L» и текущей температурой, нажмите любую клавиатуру и выключите релейный выход.

◆Сверхмощный температурный Будильник

Нажмите «установить» клавиатуру менее 3 секунд, войдите в меню, нажмите «▲» или «▼» клавиатуру, чтобы настроить код, пока экран не отобразится «LS», нажмите кнопку «SET», на клавиатуре отображается установленное значение сверхвысокой температуры, нажмите кнопку «▲» или «▼», чтобы снова настроить параметры, Настройте «LS» как «0», вы можете отключить функцию будильника.

Статус индикатора светильник в представлении.

Зеленый цвет означает рабочий индикатор светильник, зеленый светильник длинный яркий означает, что состояние охлаждения или нагрева. Красный светильник-щелчок означает задержку запуска, и он имеет функцию настройки. Красный светильник-длинное яркое средство в состоянии настройки.

Нажмите «SET» 3 секунды, Войдите в систему высокого рейтинга настройки меню. Во время настройки нажмите кнопку «▲» или «▼», чтобы выбрать меню, которое необходимо настроить. Затем нажмите «установить» клавиатуру еще раз введите в состояние связанных параметров контроллера, нажмите «▲» или «▼» клавиатуру, чтобы настроить параметры контроллера, которые нужно изменить, извлекается нажатием «SET» Клавиатура после регулировки. Контроллер температуры перезапускается автоматически.

Отображение помех.

1. Когда датчик отключен, экран отображает "LLL"
2. При обнаружении датчика температуры ниже диапазона измерения, экран отображения EEE"
3. Когда датчик обнаруживает температуру выше, чем диапазон измерения, экран отображает "HHH"

7. Предостережение

◆ Подключите к правильному рабочему напряжению, машина регулярно работает в диапазоне ± 10% стандартного входного напряжения

◆Подключите к нагрузке питания меньше, чем Максимальная контрольная мощность регулятора температуры. Если превышает, пожалуйста, используйте с контактором переменного тока.

◆Подключение к правильному источнику питания, нагрузке, датчику, температурному контроллеру будет повреждено после подключения к неправильному проводу.

• Пожалуйста, не делайте провод датчика и провода питания параллельным подключением.

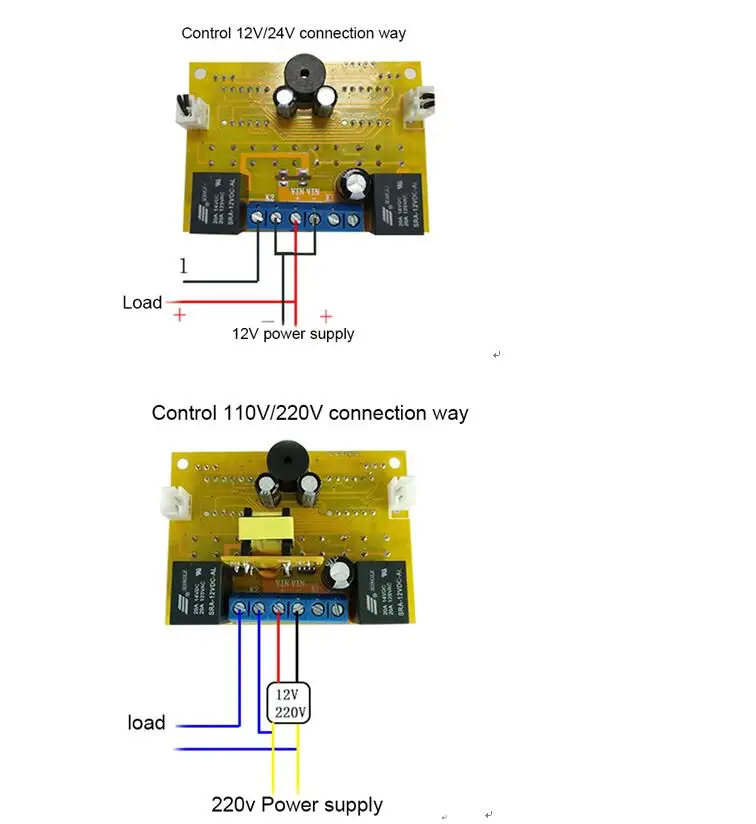

Примечание: способ подключения 12 В/24 В/220 В одинаковый, подключение 12 В/24 В необходимо проводить различие между положительным полюсом и отрицательным полюсом.
