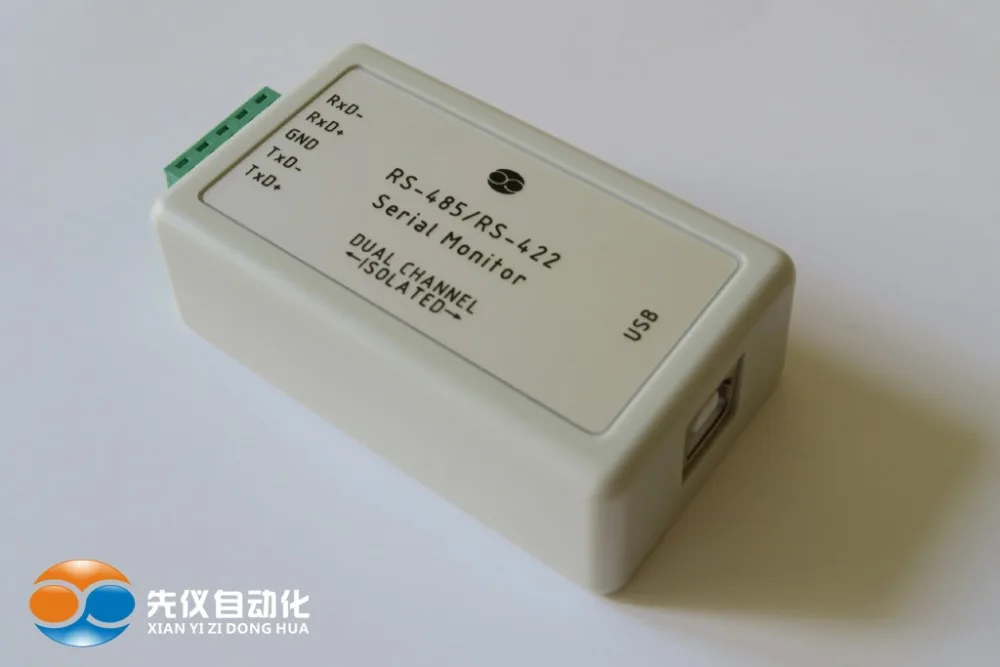

RS 485 422 устройство прослушивания серийных портов монитор и запись отладки данных

RS 485 422 устройство прослушивания серийных портов монитор и запись отладки данных

2 750,49 руб.

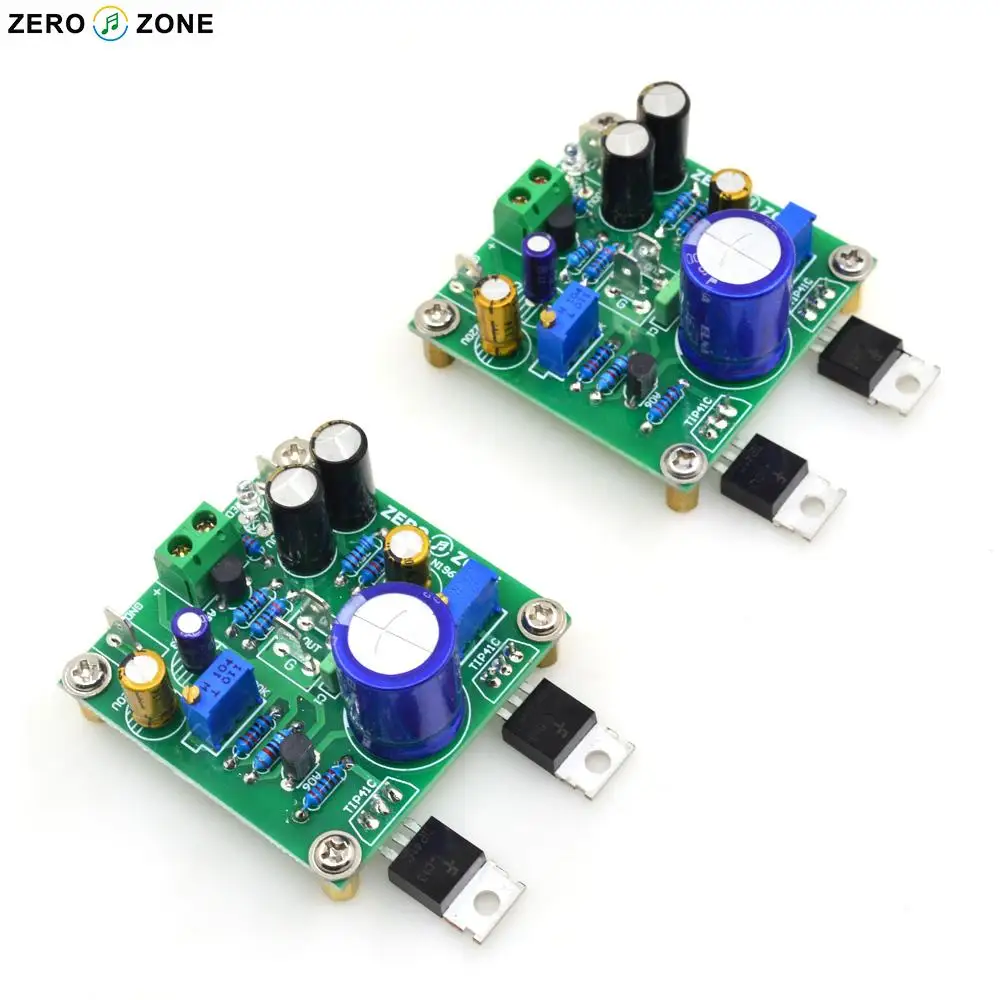

Классическая версия TIP41C JLH1969 односторонняя класс A готовая доска

Классическая версия TIP41C JLH1969 односторонняя класс A готовая доска

1 379,42 руб.

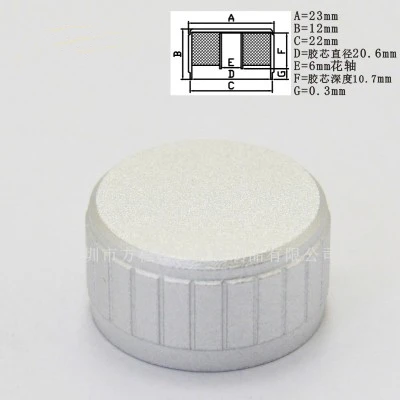

10 шт. ручка потенциометра 23 х12х6 мм с алюминиевым пластиком|Крышки

10 шт. ручка потенциометра 23 х12х6 мм с алюминиевым пластиком|Крышки

770,70 - 797,28 руб.

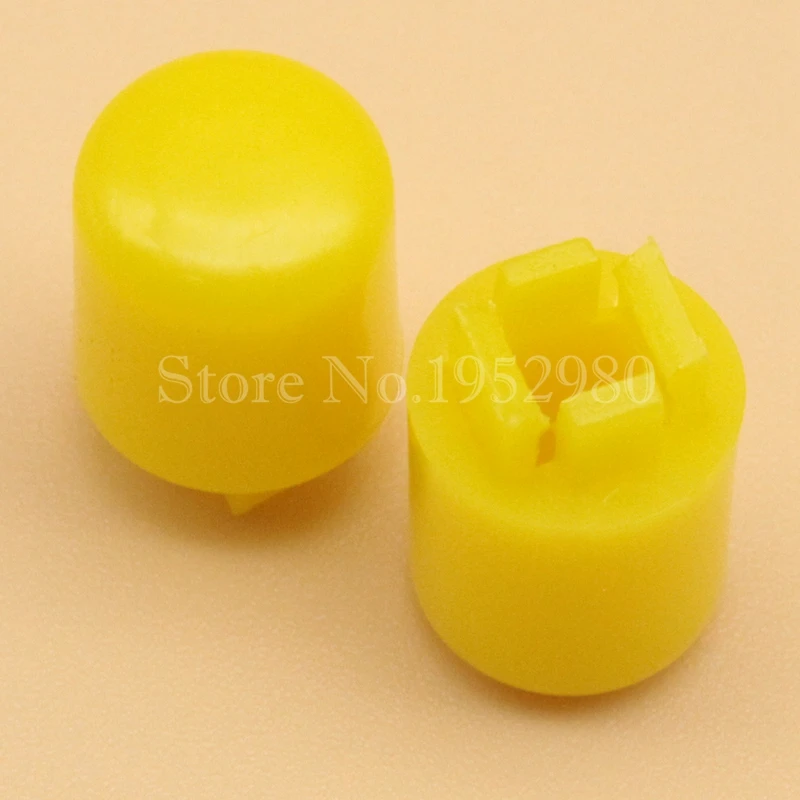

200 шт./лот A21 пластиковые Тактильные кнопочный выключатель колпачки многоцветный

200 шт./лот A21 пластиковые Тактильные кнопочный выключатель колпачки многоцветный

454,83 руб.

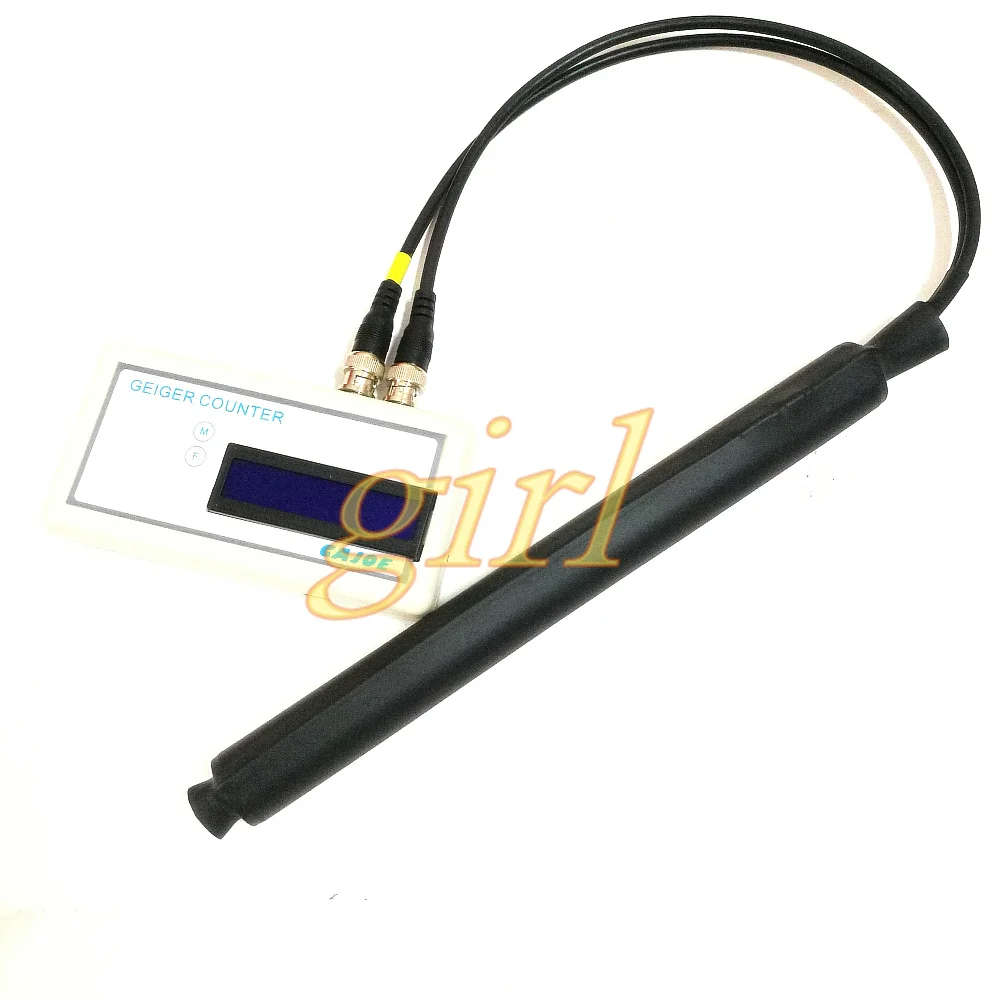

Детектор ядерного излучения/радиоактивный/счетчик Гейгера/мраморная

Детектор ядерного излучения/радиоактивный/счетчик Гейгера/мраморная

4 539,16 - 5 656,87 руб.

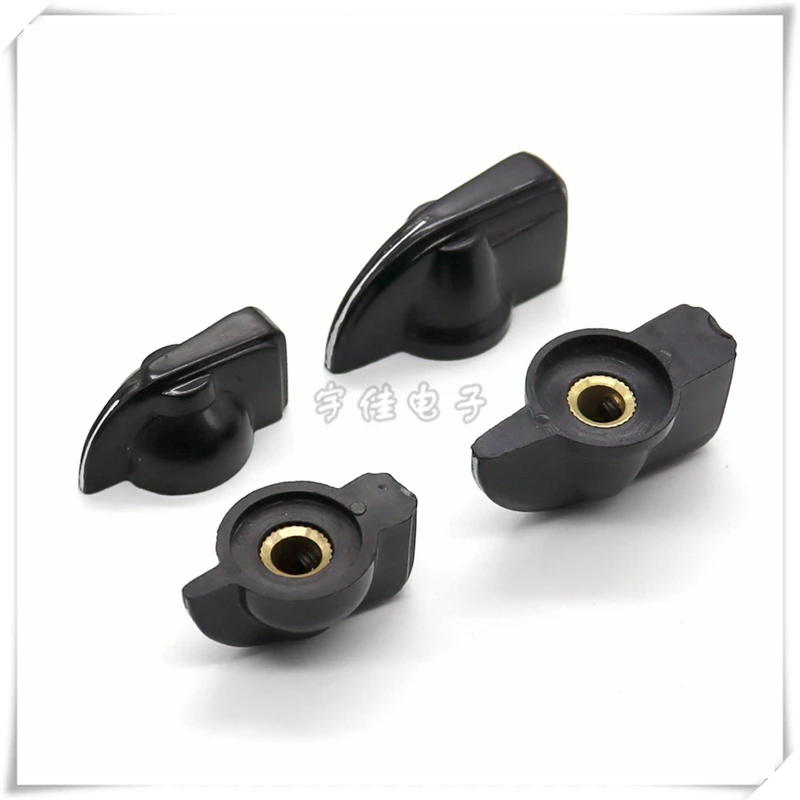

10 шт. переключатель резины потенциометра рукоятка в форме клюва|Крышки

10 шт. переключатель резины потенциометра рукоятка в форме клюва|Крышки

199,70 руб.
20 шт Черный RJ45 кристальная головка крышка сетевой штепсельной вилки защита от

20 шт Черный RJ45 кристальная головка крышка сетевой штепсельной вилки защита от

138,95 руб.
40 шт. задняя крышка для фотоаппарата 90 градусов | Обустройство дома

40 шт. задняя крышка для фотоаппарата 90 градусов | Обустройство дома

744,24 руб.
sincere girl Store

sincere girl Store

Магазина sincere girl Store работает с 11.12.2017. его рейтинг составлет 90.07 баллов из 100. В избранное добавили 2671 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 5320 наименований товаров, успешно доставлено 6700 заказов. 1379 покупателей оставили отзывы о продавце.

Характеристики

Аналоговый модуль сбора данных 10AD ток 4-20 мА напряжение 0 ~ 10 В модель busrtu JF10AI 485. |

История изменения цены

*Текущая стоимость 2 885,94 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-19-2026 3664.27 руб. 3737.41 руб. 3700.5 руб.
Jan-19-2026 2972.5 руб. 3031.69 руб. 3001.5 руб.
Dec-19-2025 3606.89 руб. 3678.26 руб. 3642 руб.
Nov-19-2025 3577.34 руб. 3649.85 руб. 3613 руб.
Oct-19-2025 2856.77 руб. 2913.7 руб. 2884.5 руб.
Sep-19-2025 3520.8 руб. 3590.90 руб. 3555 руб.
Aug-19-2025 3491.55 руб. 3561.46 руб. 3526 руб.
Jul-19-2025 3462.61 руб. 3531.24 руб. 3496.5 руб.

Описание товара

Аналоговый модуль сбора данных 10AD ток 4-20 мА напряжение 0 ~ 10 В модель busrtu JF10AI 485. |Аналоговый модуль сбора данных 10AD ток 4-20 мА напряжение 0 ~ 10 В модель busrtu JF10AI 485. |Аналоговый модуль сбора данных 10AD ток 4-20 мА напряжение 0 ~ 10 В модель busrtu JF10AI 485. |

Стандартный аналоговый модуль 232/485 управления
1. Основные характеристики
10 способов 12 бит AD вход, поддержка 0 ~ 5 В, 0 ~ 10 в, 4 ~ 20 мА (по умолчанию 0 ~ 10 в) три вида сигнала (Перемычка переключатель, каждый канал тока/напряжения независимый выбор перемычки).
1 способ стандартный промышленный 485 последовательный порт (поддержка протокола modbus-RTU).
1 стандартный 232 последовательный порт (поддержка протокола modbus-RTU)
1,1 модуль Введение:
Модуль принимает RS485 + RS22 порт связи, и основан на стандартном модульном протоколом связи. Он имеет большое значение для применения. Модели включают расширенный входной и выходной модуль, аналоговый входной модуль, аналоговый выходной модуль, модуль сбора температуры и так далее. PLC, MD Series text display и другое Сопутствующее оборудование, поддерживающее протокол Modbus, широко используются в системе управления процессом, такой как температура, поток, уровень жидкости, давление и так далее.

MODBUS

--03

1

1

0x010x1F

0x01

1

0x03

0x03

2

0x00000x001F

0x0000

2

0x00010x0020

0x0001

CRC

2

0x00000xffff

0x840A

1014X0001

2

1

0x010x1F

0x01

1

0x03

0x03

1

N

0x02

N

0x09C4

CRC

2

0x00000xffff

0xBF87

1N =

20x09C4250 0/4096*20 = 12.2mA04095020mA

--04

1

1

0x010x1F

0x01

1

0x04

0x04

2

0x00000x001F

0x0000

2

0x00010x0020

0x0001

CRC

2

0x00000xffff

0x 31CA

1013X0001

2

1

0x010x1F

0x01

1

0x03

0x04

1

N

0x02

N

0x09C4

CRC

2

0x00000xffff

0x5609

Чтение состояния регистра-номер 03 функционального кода
1) сообщение о запросе основной станции
Текст сообщения
Длина
Ассортимент соотношение цена/качество
Образец
От адрес станции
1 байт
0x01 ~ 0x1F
0x01
Функция код
1 байт
0x03
0x03
Начальный адрес
2 байт
0x0000 ~ 0x001F
0x0000
Вход Кол-во
2 байт
0x0001 ~ 0x0020
0x0001
Проверка CRC
2 байт
0x0000 ~ 0xffff
0x840A
Примечание 1: Пример сообщения с запросом на мастер-станцию, прочтите 1 удерживающий регистр (4X0001) от 0.
2) нормальное сообщение ответа от станции
Текст сообщения
Длина
Ассортимент соотношение цена/качество
Образец
От адрес станции
1 байт
0x01 ~ 0x1F
0x01
Функция код
1 байт
0x03
0x03
Количество байт
1 байт
N
0x02
Вход данных
N байт
0x09C4
Проверка CRC
2 байт
0x0000 ~ 0xffff
0xBF87
Обратите внимание на количество байт данных в 1:N = ответ.
Примечание 2: Выходные данные считываются из нормального ответа сообщения станции пример 0x09C4, и соответствующий ток: (2500/4096) * 20 = 12,2 мА (0 ~ 4095 соответствует 0 до 20 мА).
Аналоговый Входной-04 функциональный код
1) сообщение о запросе основной станции
Текст сообщения
Длина
Ассортимент соотношение цена/качество
Образец
От адрес станции
1 байт
0x01 ~ 0x1F
0x01
Функция код
1 байт
0x04
0x04
Начальный адрес
2 байт
0x0000 ~ 0x001F
0x0000
Вход Кол-во
2 байт
0x0001 ~ 0x0020
0x0001
Проверка CRC
2 байт
0x0000 ~ 0xffff
0x 31CA
Примечание 1: Пример сообщения с запросом на мастер-станцию, прочтите 1 Журнал хранения (3X0001) от 0.
2) нормальное сообщение ответа от станции
Текст сообщения
Длина
Ассортимент соотношение цена/качество
Образец
От адрес станции
1 байт
0x01 ~ 0x1F
0x01
Функция код
1 байт
0x03
0x04
Количество байт
1 байт
N
0x02
Вход данных
N байт
0x09C4
Проверка CRC
2 байт
0x0000 ~ 0xffff
0x5609

Обратите внимание на количество байт данных в 1:N = ответ.
Примечание 2: Выходные данные считываются из нормального ответа сообщения станции пример 0x09C4, и соответствующий ток: (2500/4096) * 20 = 12,2 мА (0 ~ 4095 соответствует 0 до 20 мА).
Считывание аналогового ввода (0x04)
Отправка хоста: addr 04 regH regL numH numL crcH crcL.
Возврат с машины: addr 04 len d0H d0L... DnH dnL црч угпс
Объяснение: адрес регистра начинает подсчитывать от 0, numH numL сказал номер аналога для чтения. Эта карта имеет 5 аналоговых входов с использованием 12 битацп, и каждая аналоговая информация занимает два байта. Например, чтобы прочитать второй и третий пути, адрес регистра составляет 0001, а количество регистров-0002. Если вы хотите прочитать все аналоговые данные с первого до восьмого, то зарегистрируйте адрес 0000, зарегистрируйте номер 0008. Данные 0-0x3FF возвращаются, чтобы представить Собранный аналог, например, аналоговое количество 0-20mA, данные чтения 18C, десятичное число 396, И текущее значение-I = 20mA * 396/1023 = 7.742mA. Датчик обычно 4-20 мА. Если значение меньше 4 мА, линия подключения неисправна.
Пример: чтение аналогового количества с первого до восьмого
Отправка хоста: 010400000008 F1 CC
Возврат с машины: 0104 0C d0H d0L... D5H d5L црч угпс
Код источника VC для аналоговый вход, выход (четкие Примечания):
/Чтение единого состояния регистра
/Ip_Addr от машины MODBUS адрес
/Адрес регистра данных data_Addr
UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)
{
UInt16 CRC; /Проверьте значение
Байт [] MSG = Новый байт [8]; /массив инструкций
Msg[0] = ip_Addr; /с машины.
Msg[1] = 0x04; /чтение единого регистра
Msg[2] = (байт) (data_Addr > 8); /высокий адрес регистрации
Msg[3] = data_Addr (байт); /низкий зарегистрированный адрес
Msg[4] = 0x00; /длина данных для чтения
Msg[5] = 0x01; /длина считывания базы данных
CRC = CRC16 (MSG, 6); /CRC
Msg[6] = (байт) (CRC > 8); /Проверьте 8
Msg[7] = CRC (байт); /Проверьте Низкий 8
Comm.Write (MSG); /read request to send frames
(Receive_A_Frame); /рамка приема сигнала возврата
/Добавить сюда: оценка полученных данных
}
.........
Больше исходного кода, пожалуйста, выберите следующий запрос Wangwang.
-Примеры настройки программного обеспечения

1N =

20x09C4250 0/4096*20 = 12.2mA04095020mA

0x04

Addr 04 regH regL numH numL crcH crcL

Адрес 04 len d0H d0L…DnH dnL црч угпс

0Numh numL512bitadc2300 0100 021800 0000 080-0x3FF0-20mA18C396I = 20мА * 396/1023 = 7.742ма4-20mA4mA
