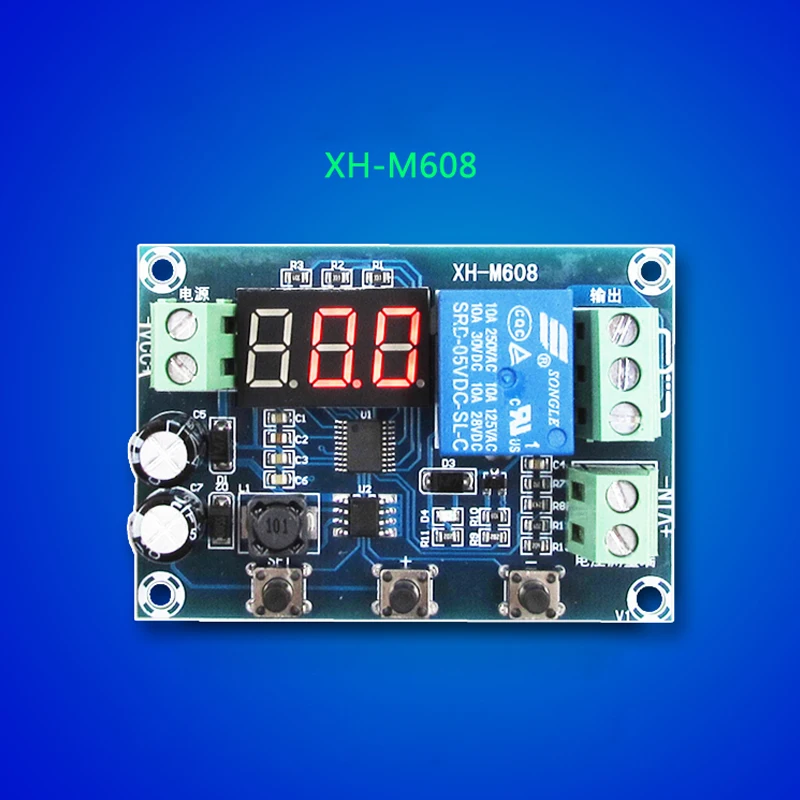

DC6 40V модуль управления зарядкой аккумулятора защитная плата от переразряда

---

Модуль управления зарядкой батареи TONLEN DC6-40V, плата защиты от перегрузки литиевых батарей

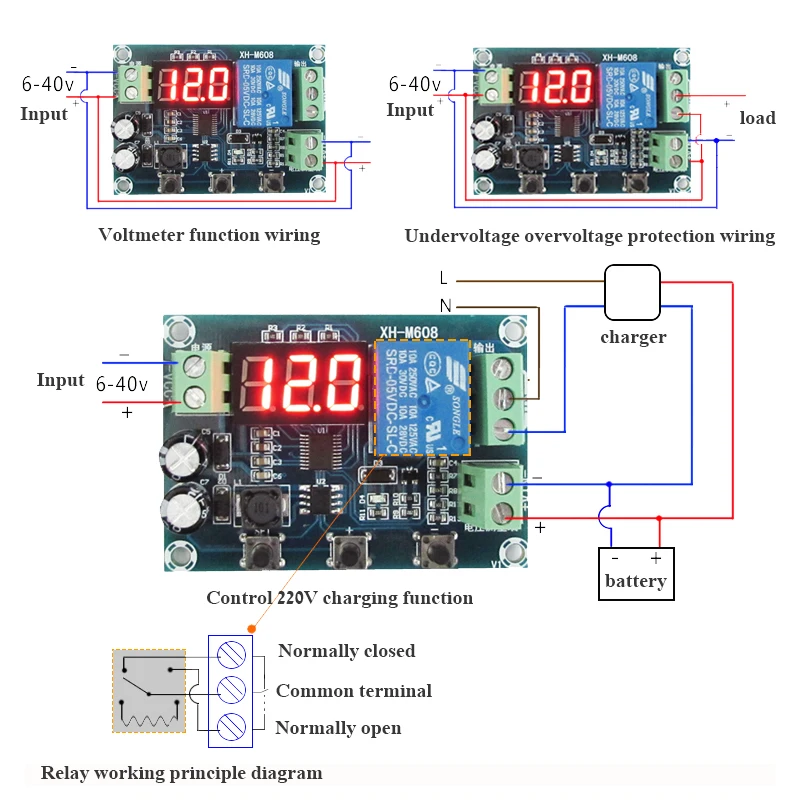

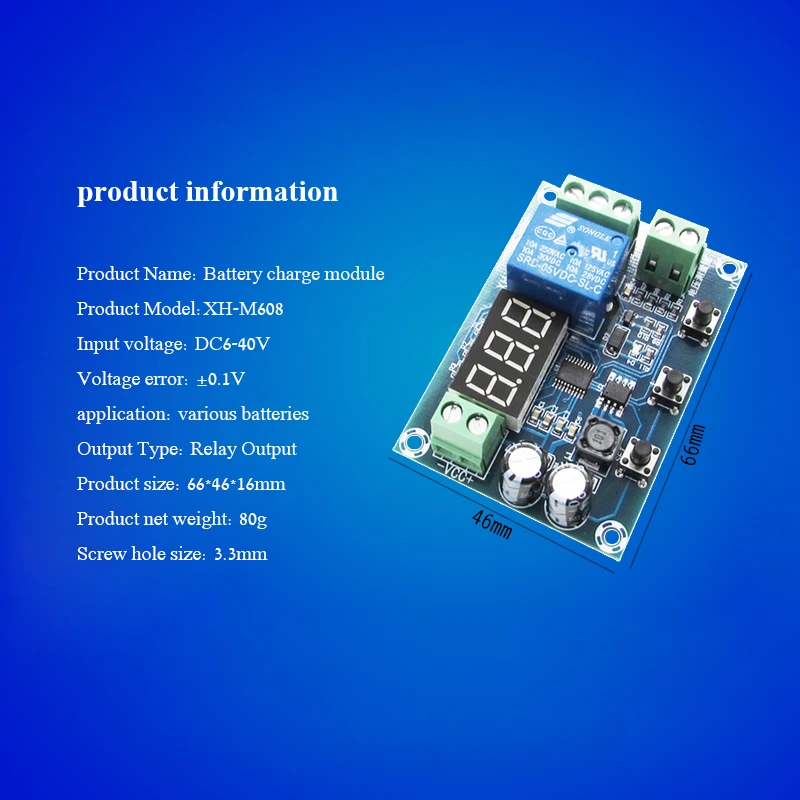

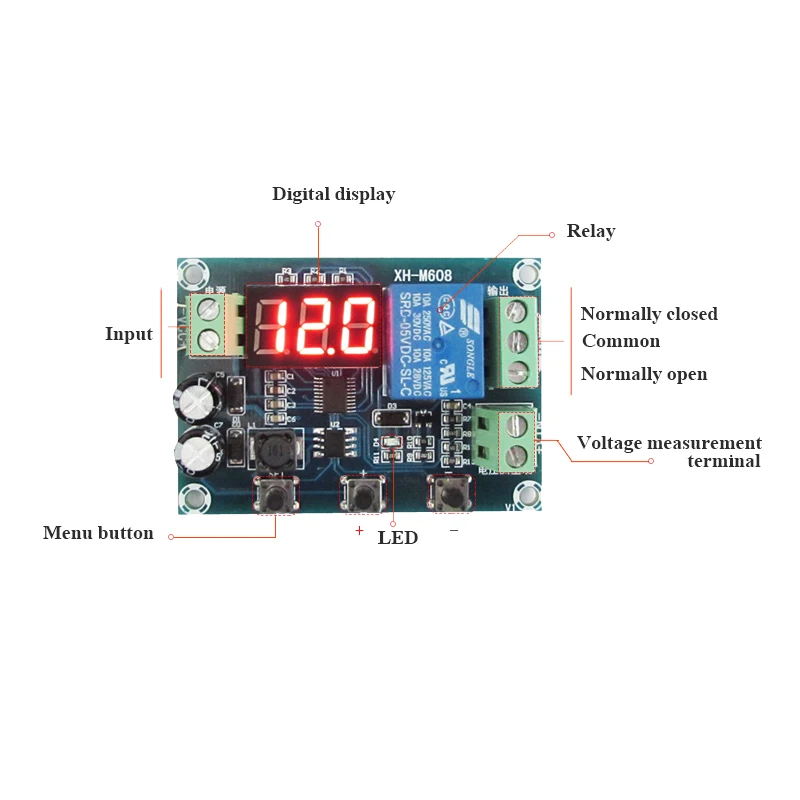

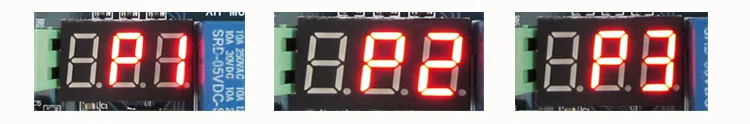

Информация о продукте   Название продукта: модуль управления зарядкой и разрядкой батареиМодель изделия: XH-M608Входное напряжение: DC6-40VОшибка напряжения: ± 0,1 ВОбласть применения: 6-40 в различные батареиТип выхода: релейный выходРазмер изделия: 66*46*16 ммВес нетто продукта: 80 гРазмер отверстия винта: 3,3 мм Схема контроллера После установки напряжения, основная плата контролирует один из проводов зарядного устройства через реле для управления выходом зарядного устройства. Например, заряжайте аккумулятор 12 В. Установите 10,8 В для запуска и 14,4 В для открытия. Когда напряжение батареи ниже 10,8 В, зарядка начинается автоматически. Когда напряжение батареи достигает 14,4 В, реле отключит зарядное устройство и не только сэкономит энергию, но и продлит срок службы батареи, чтобы предотвратить перезарядку. Инструкции: В режиме настройки + клавиша вверх;-клавиша вниз. P0 режим работы: U: вольтметр P: Защита от перенапряжения C: зарядка F: разрядка По умолчанию используется режим U. Функциональное описание: P0 = U: вольтметр. Реле не работает. P0 = P: Защита от перенапряжения. Нижнее предельное напряжение ≤ напряжение обнаружения ≤ Верхнее предельное напряжение, реле закрыто; остальное напряжение, реле отключено. P0 = C: зарядка. Напряжение обнаружения ≤ низкое предельное напряжение, реле закрыто; напряжение обнаружения ≥ Верхнее предельное напряжение, реле выключено. P0 = F: разрядка. Напряжение обнаружения ≥ Верхнее предельное напряжение, реле закрыто; напряжение обнаружения ≤ более низкое предельное напряжение, реле выключено. P1: Настройка нижнего предела напряжения. Диапазон (0 В ~ верхний предел напряжения-0,1 В); по умолчанию 12 В. P2: Настройка верхнего предела напряжения. Диапазон (нижний предел напряжения + 0,1 В ~ 120 В); по умолчанию 14,5 В. P3: настройка времени зарядки. Диапазон (0,01 ~ 9,59); A.00 не является таймером; по умолчанию A.00. Объяснение настройки времени: X. XX представляет час до запятой и минуты после запятой. После включения питания контрольное напряжение отображается по умолчанию. Инструкции: Обычный дисплей> Нажмите SET> P0> Короткое нажатие +/-> для выбора P0, P1, P2. 1. P0> Нажмите SET> Display U> Короткое нажатие +/-> для выбора U, P, C, F. 2. P1> Нажмите SET> Display 12,0> Нажмите +/->, чтобы установить нижний предел напряжения (короткое нажатие медленной настройки, длительное нажатие быстрой настройки). 3. P2> Нажмите SET> Display 14,5> Press +/-> для установки верхнего предела напряжения (короткое нажатие медленной настройки, длительное нажатие быстрой настройки). 4. P2> Нажмите SET> Display A.00> Нажмите +/->, чтобы установить время зарядки/разрядки (короткое нажатие медленной настройки, длительное нажатие быстрой настройки). A. Обычный дисплей> Короткое нажатие +> Первый верхний предел напряжения дисплея, затем отображение нижнего предела напряжения> Набор короткого нажатия> возврат к нормальному дисплею B. Обычный дисплей> Короткое нажатие-> сначала дисплей низкого напряжения, затем верхний предел напряжения> Набор короткого нажатия> возврат к нормальному дисплею C. обычный дисплей> Длительное нажатие-> Отображение времени обратного отсчета> Короткое нажатие набор> десятичные точки мигает, чтобы начать обратный отсчет> Нажмите набор> Отображение времени обратного отсчета, Десятичная точка не мигает, остановить обратный отсчет. D. Параметры без Меню> Длительное нажатие +> обычный дисплей, a, b, c, d Быстрый переключатель. Калибровка напряжения: Дисплей U12> Подключите калибровочное напряжение 12 В к порту обнаружения> Нажмите +/-> для отображения U12. Показать U24> подключить 24 V калибровочное напряжение к порту обнаружения> Нажмите +/-> для отображения U24. Сброс: Нажмите + и-в то же время, система восстановит параметры по умолчанию. Функциональное описание: P3 = A.00, функция обратного отсчета недоступна. P3 = 0,01 ~ 9,59, функция обратного отсчета доступна, когда обратный отсчет завершен, время составляет 0,00, функция зарядки реле отключена. P3 действителен только для зарядки и разрядки. Общие параметры напряжения зарядки аккумулятора (только для справки) Диапазон напряжения аккумулятора для зарядки 6 V 6 ~ 7,2 V 12 В 12 ~ 14,4 В 24 В 24 ~ 28,8 в 36 в 36 ~ 46,8 в 48 в 48 ~ 57,6 в 72 в 72 ~ 86,4 в Ток зарядки не должен превышать 1/10 емкости аккумулятора. Напряжение зарядки не выше 1,2 напряжения батареи. Область применения Подходит для всех видов литиевых батарей. Может использоваться в качестве вольтметра. Подходит для всех видов батарей. Детали: Высококачественные электронные компоненты, общая работа и хорошее качество. Европейские стандарты дизайна, используя экологически чистые материалы, верхний и нижний укусы более прочные, лучшие электрические подключения Прочная и прочная технология сварки, сертификация качества, будьте уверены в покупке.
