Камера новая плата MT9P031 MT9P006 MT9P001 промышленная камера 5 миллионов пикселей |

---

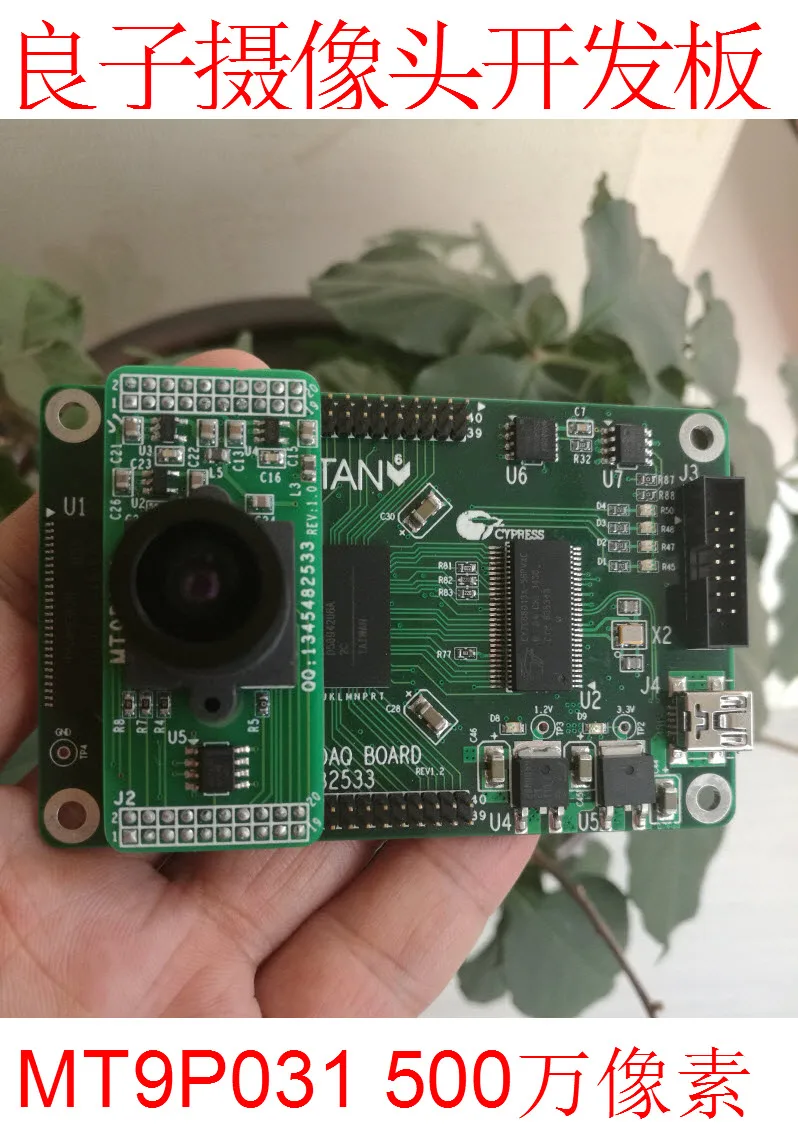

Плата для разработки камеры USB2.0 на основе SPARTAN6 была разработана в течение 17 лет. Прототип был протестирован и сейчас находится на полках. Подходящая камера-это 5 миллионов пикселей MT9P031 ONSEMI.

Плата разработки камеры USB2.0 по-прежнему основана на FPGA + SDRAM + USB2.0. Сигнал изображения сначала кэшируется в SDRAM FPGA, затем читает и записывает из SDRAM, записывает в чип USB2.0 и загружает его на компьютер в изображение. Плата передачи данных (этаж) выглядит следующим образом: Во-первых, аппаратная плата разработки не очень сложная, в основном состоит из FPGA + SDRAM + USB2.0, следующим образом: 1, FPGA чип, с помощью XC6SLX16, BGA посылка, достаточно ресурсов, чтобы управлять камерой. 2, чип SDRAM, емкость чипа составляет 32 м байт, и сигнал изображения доступен одновременно. 3, чип USB2.0, 56 pin CY7C68013A. 4, чип I2C EEPROM, используется для сохранения прошивки USB. 5, SPI чип EEPROM, используется для сохранения прошивки FPGA. 6. Чип питания обеспечивает напряжение 3,3 В и 1,2 В для печатной платы. 7, 4 светодиодный для облегчения отладки, например, с указанием поля сигнала синхронизации камеры. 8, двойной pin 80 pin, содержащий мощность и землю, и сигнал I2C, легко подключить камеру. Во-вторых, плата разработки оснащена специальным компьютерным программным обеспечением, самой большой особенностью главной компьютерной программы является открытый исходный код, это не DLL или LIB, который был инкапсулирован кодом, вы можете увидеть весь процесс обработки изображений. Главная компьютерная программа выглядит следующим образом. Номер на картинке описан следующим образом: 1-это скорость передачи данных изображения, а Практическая скорость USB2.0 составляет около 30 м. 2-это количество ошибок передачи данных. USB передается в соответствии с блоком посылка, и количество данных пакета составляет 512 байт. 3 FPS, количество фотографий, собранных за одну секунду; 4-это количество коротких посылок. Это связано с протоколом передачи данных. Простой протокол заключается в том, что данные камеры, собранные FPGA, передаются в соответствии с концепцией пакета. При передаче изображения отправляется короткий пакет (который отличается от предыдущей посылка), а длина коротких данных пакета составляет 80 байт. Когда хост-компьютер получит короткий пакет, он подумает, что изображение было передано и следующее изображение скоро начнется. 5-это разрешение изображения, а MT9P031-2592X1944; 6 состоит в том, чтобы задать формат и место сохранения изображения. Формат изображения может быть JPG или BMP. 7-это кнопка воспроизведения и кнопка остановки. Они используют кнопку. 8-это функция камеры, один клик за клик и один снимок сохранен. Три. Соответствующий модуль камеры 1, есть различные модули камеры, и 5 миллионов камер могут быть использованы. 2 и 5 миллионов модулей камеры:
