Дистанционный ЖК-дисплей для Tracer/EPIPC-COM MPPT серии регулятор солнечного заряда + 1

Дистанционный ЖК-дисплей для Tracer/EPIPC-COM MPPT серии регулятор солнечного заряда + 1

Характеристики для дистанционного счетчика:
Этот дистанционный измеритель совместим со следующим контроллером MPPT:

Tracer 10A 1210RN 100V вход MPPT Контроллер заряда

Tracer 10A 1215RN 150V вход MPPT Контроллер заряда

Tracer 20A 2210RN 100V вход MPPT Контроллер заряда

Tracer 20A 2215RN 150V вход MPPT Контроллер заряда

Tracer 30A 3215RN 150V вход MPPT Контроллер заряда

Tracer 40A 4210RN 100V вход MPPT Контроллер заряда

Счетчик отображает в следующем порядке:

(Напряжение солнечной панели), (напряжение батареи, ток батареи), (напряжение нагрузки, ток нагрузки)

(Емкость батареи Ач, температура батареи), (процент емкости батареи, компенсация температуры)

(Емкость батареи Ач, тип батареи), (таймер нагрузки 1 режим, режим таймера нагрузки 2)

(Накопление разрядки Ач, накопление разрядки Втч) как данные восьми команд.

Используйте K2, K3 или левую правую клавишу для повторения данных для команды.

Описание:
Этот acution включает в себя: 1 шт. дистанционного метр (ЖК-дисплей дисплей) со слежением за максимальной точкой мощности, солнечный регулятор, с 2 метра.
Модель: MT-5
Это для подключения с солнечным контроллером Tracer MPPT серии.

Обзор: материнская плата

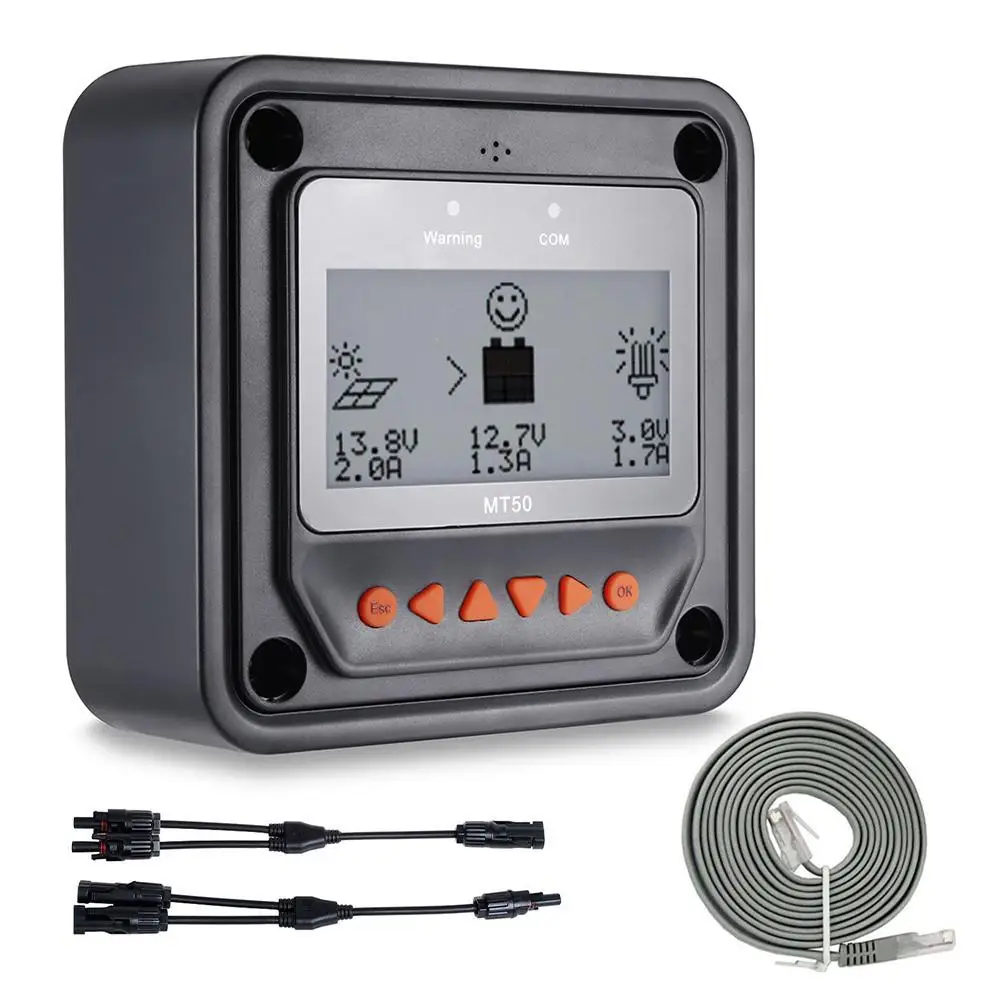

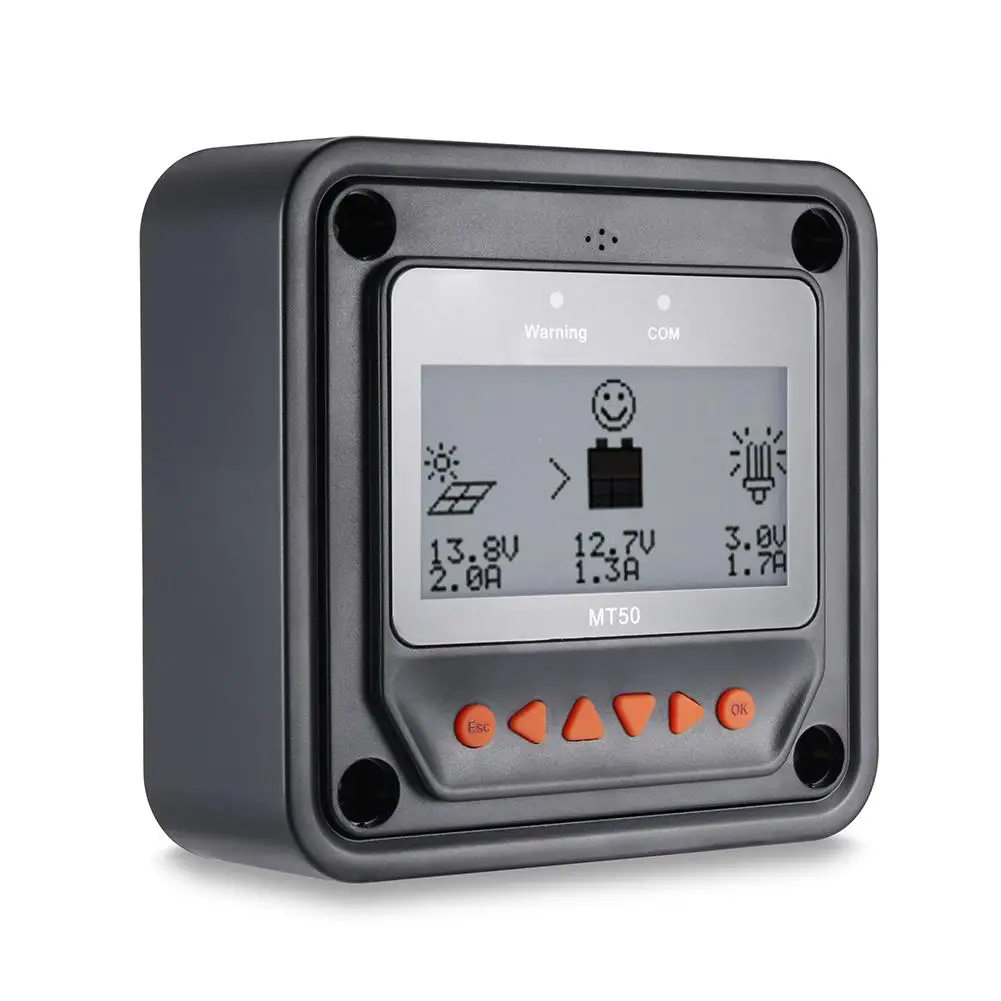

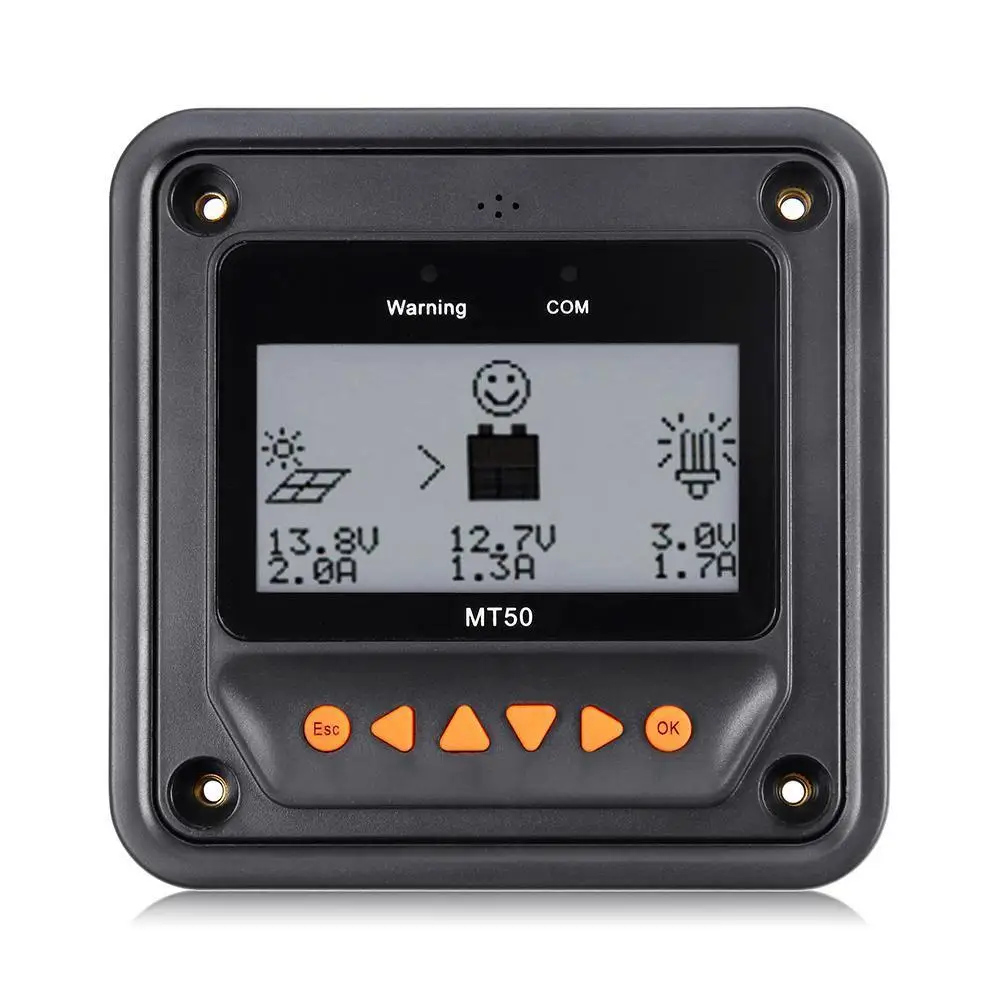

Цифровой дистанционный измеритель отображает операционную информацию системы, показания ошибок и самодиагностику считывания. Информация отображается на ЖК-дисплее с подсветкой. Большой цифровой дисплей и значки легко читаются, а большие кнопки облегчают навигацию по меню счетчика. Счетчик может быть смонтирован в стене или на поверхности с помощью монтажной рамы (входит в комплект). MT-5 поставляется с 2 м кабеля и монтажной рамой. MT-5 подключается к порту RJ45 на индикаторе.

Дисплей:
Два светодиодный ных индикатора над ЖК-дисплеем показывают, что батарея заряжается, а красный-состояние ошибок.
ЖК-дисплей имеет два разных уровня яркости. После нажатия любой кнопки дисплей будет в высокой яркости и подсветке. Для экономии энергии подсветка автоматически отключается через 30 секунд.

Параметры: дистанционный измеритель LCD Спецификация

Рабочий ток: подсветка и светодиодный индикатор ВЫКЛ. <15 мА

Рабочая температура: от-10 ℃ до + 40 ℃

Коммуникационный порт: RJ45(8PIN)

Кабель связи: 2 метра с кабелем в комплекте

Размер: 95*95*24 мм

Настенная монтажная плата, может быть установлена в или на стене. С 2 м кабель

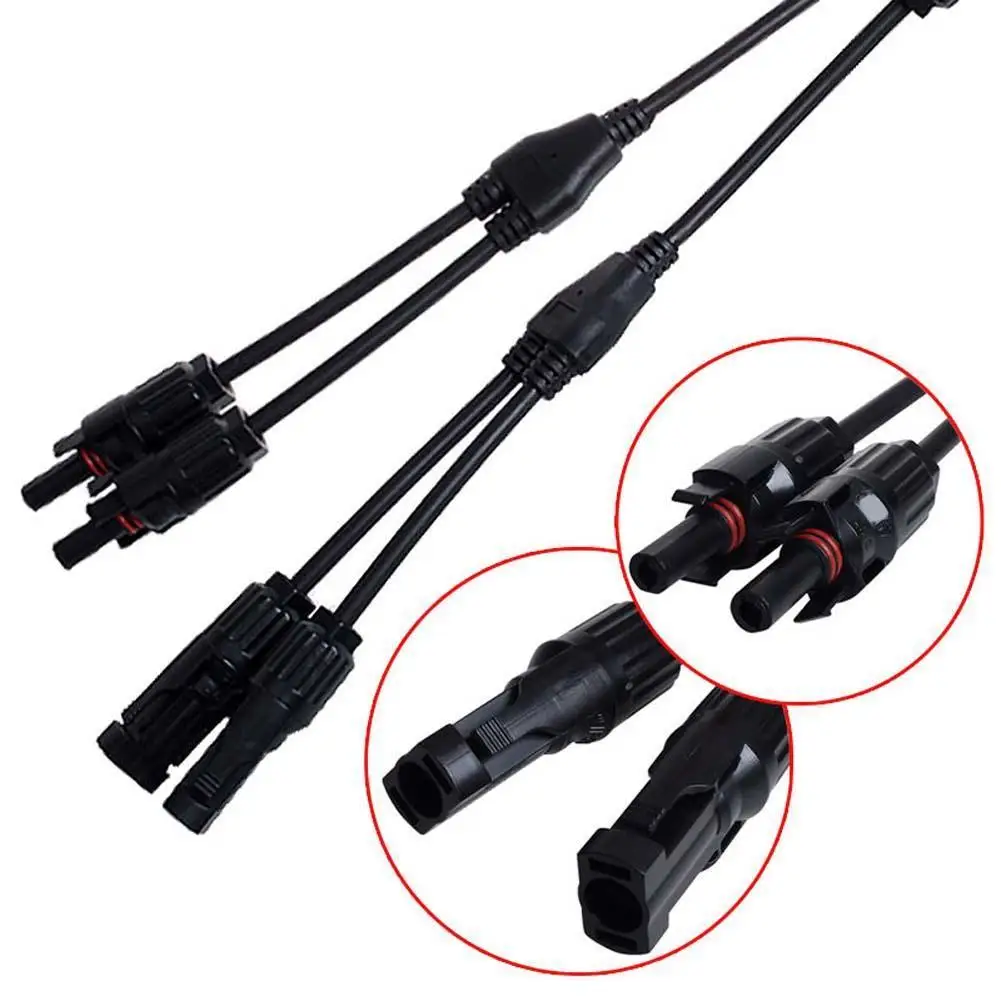

Особенности кабельных разъемов для солнечной панели типа Y MC4:
-1 пара кабельных разъемов типа Y MC4 для солнечной панели: одна мама-двойная вилка (F/M) и одна вилка-двойная розетка (M/F)
-Его можно использовать в суровых условиях
-Совместимость с Mc4
-Двойные уплотнительные кольца для лучшего водонепроницаемого эффекта
-Совместимость с Фотоэлектрические кабели с различными диаметрами изоляции
-Его можно использовать в суровых условиях
-С превосходной стойкостью к старению и УФ-стойкостью
-Созданная печать, конструкция защиты от пыли
-Возможность нагрузки с большим током и высоким напряжением
-Быстрая и простая сборка и простое удаление заглушек без помощи любого дополнительного инструмента
-Сильная тяговая сила
-Сопротивление сверхвысокой и низкой температуры и огнестойкие
-Низкое сопротивление контакта.

Параметры:
-Характеристики кабеля: 4мм2 (AWG12)
-Номинальный ток: 30A
-Номинальное напряжение: 1000 В постоянного тока
-Контактное сопротивление: ≤ 0,2 мм Ω
-Степень водонепроницаемости: IP67
-Класс пламени: UL94-VO
-Класс безопасности: Ⅱ
-Сила снятия: ≥ 50Н
-Сила вставки: ≤ 50Н
-Материал изоляции: PPO + PA
-Соединительная система: Обжимное соединение
-Диапазон температур: -40 ℃ ~ + 90 ℃
-Длина кабеля: 31 см (прибл.)

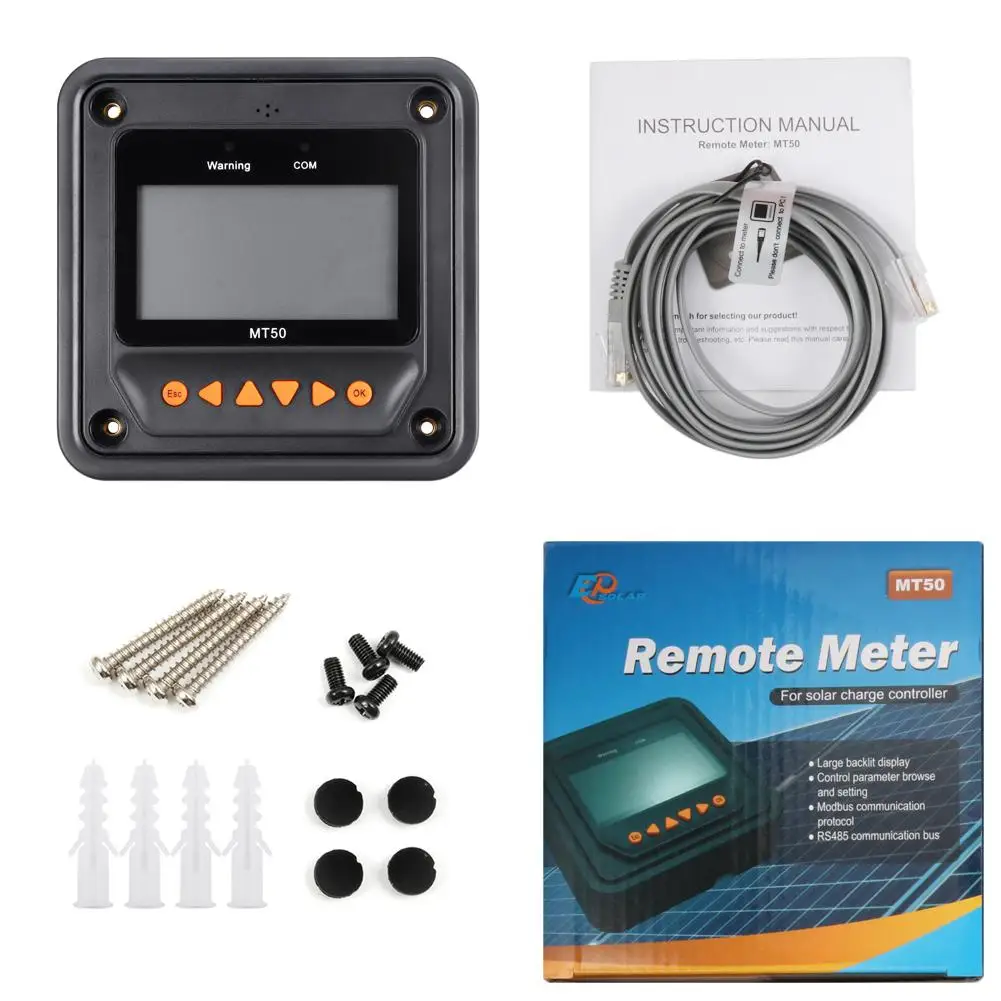

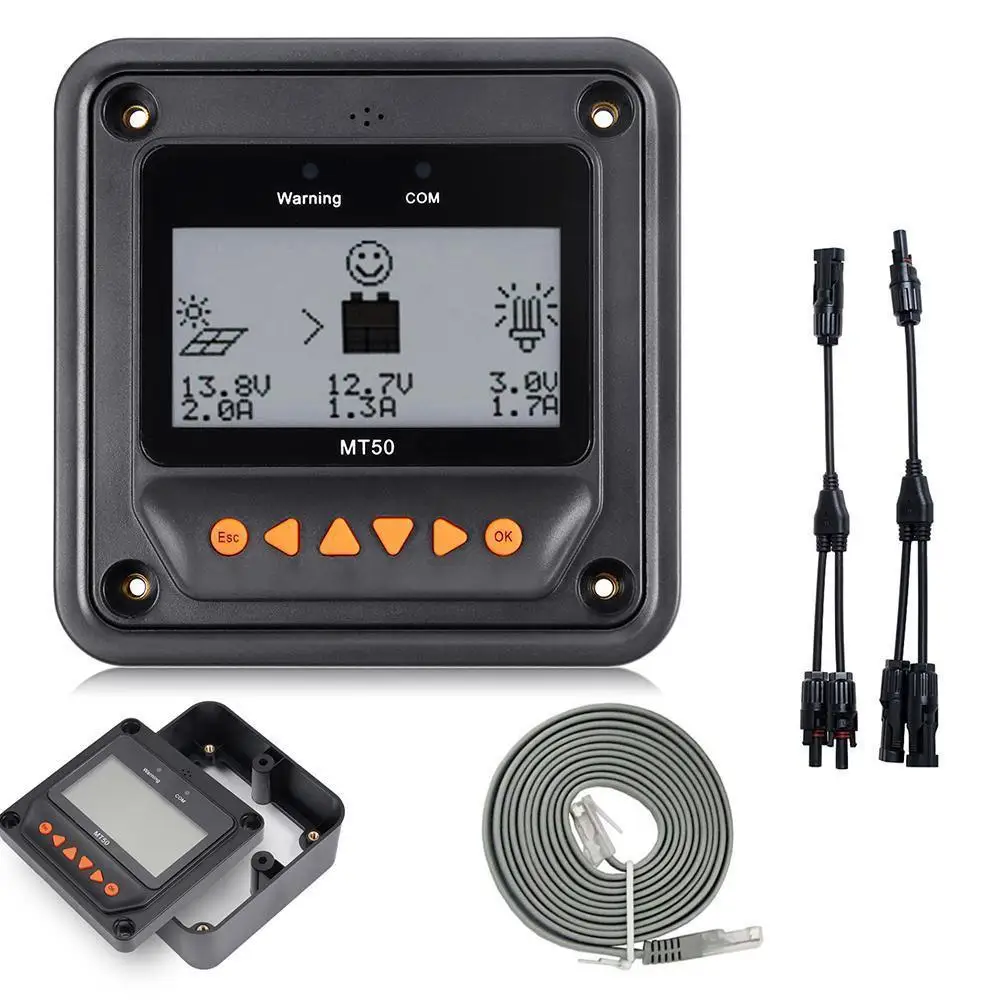

Посылка включает в себя:

1 x дистанционный измеритель (дисплей)

1 пара Y типа MC4 солнечной панели кабельных разъемов (один мужской и один женский)
