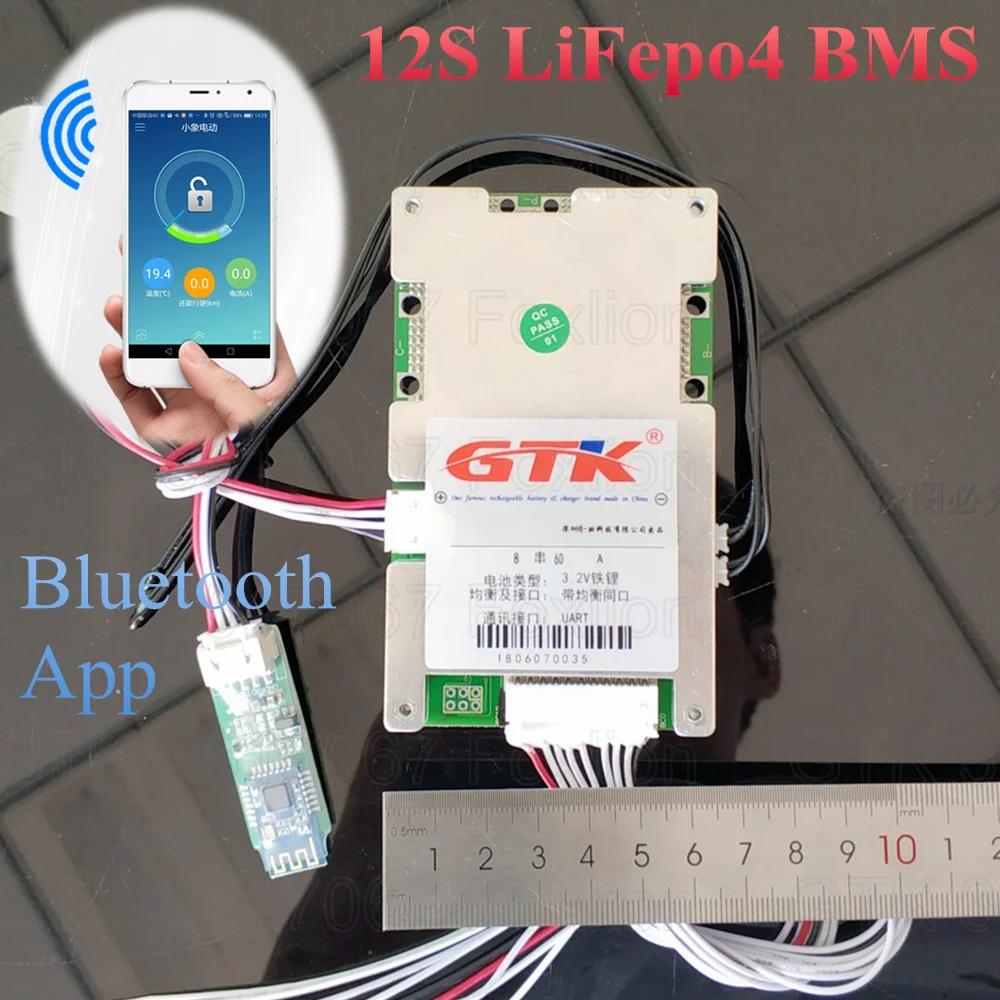

Умный баланс BMS pcb 12S 20A 30A 40A 50A 60A 36 В Lifepo4 с зарядным дисплеем и поддержкой связи UART
3 723,98 руб.
Новое поступление
Набор литиевых батарей для Makita 18650 никелевые пластины точечной сварки Bosch Milwaukee 10
644,99 - 693,40 руб.

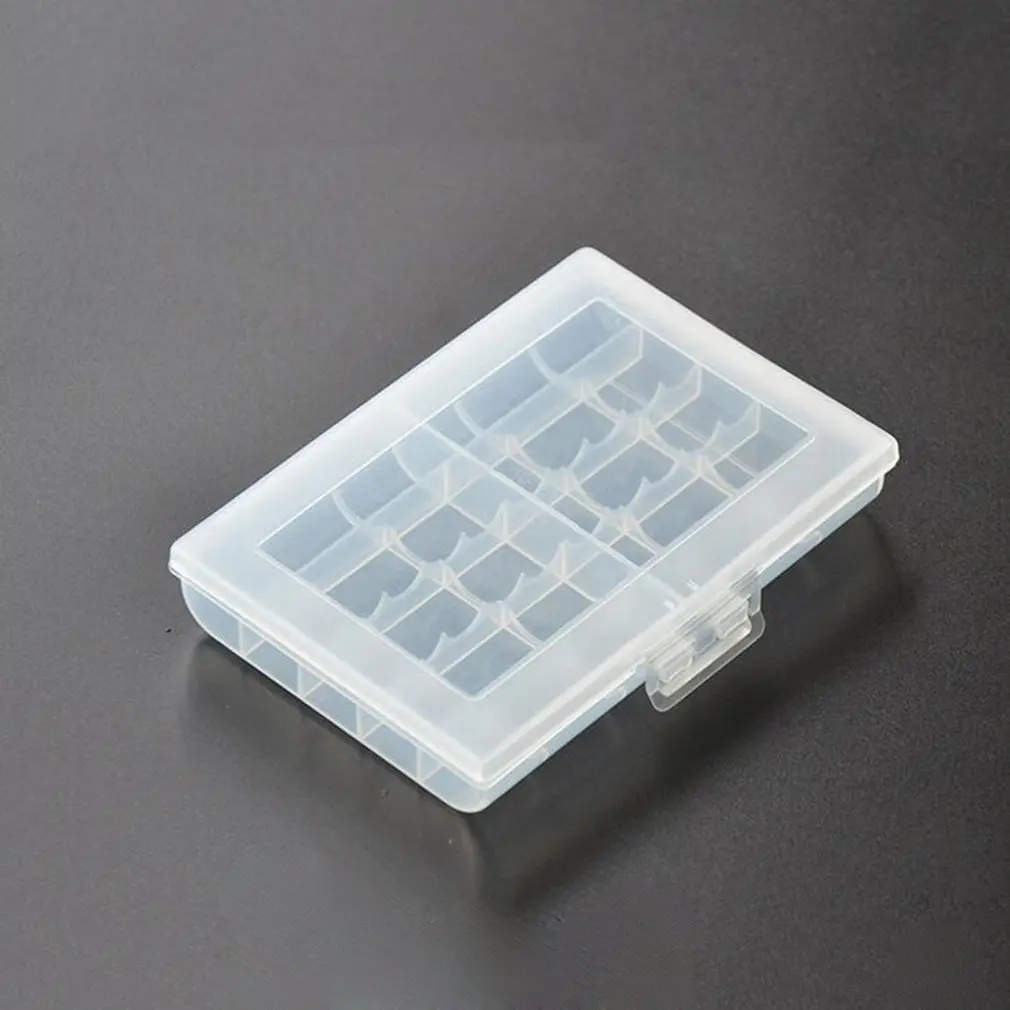

1 шт. держатель батареи Чехол для хранения 10 AA AAA жесткая пластмассовая коробка
291,21 руб.

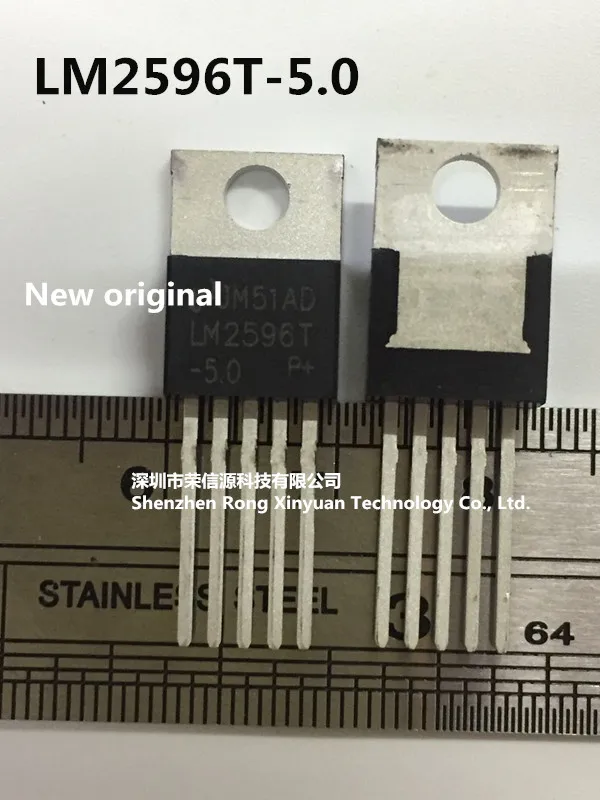

5 шт. LM2596T 5.0 TO220 5LM2596T новый оригинальный высокого качества|Аксессуары для батарей|
143,75 руб.

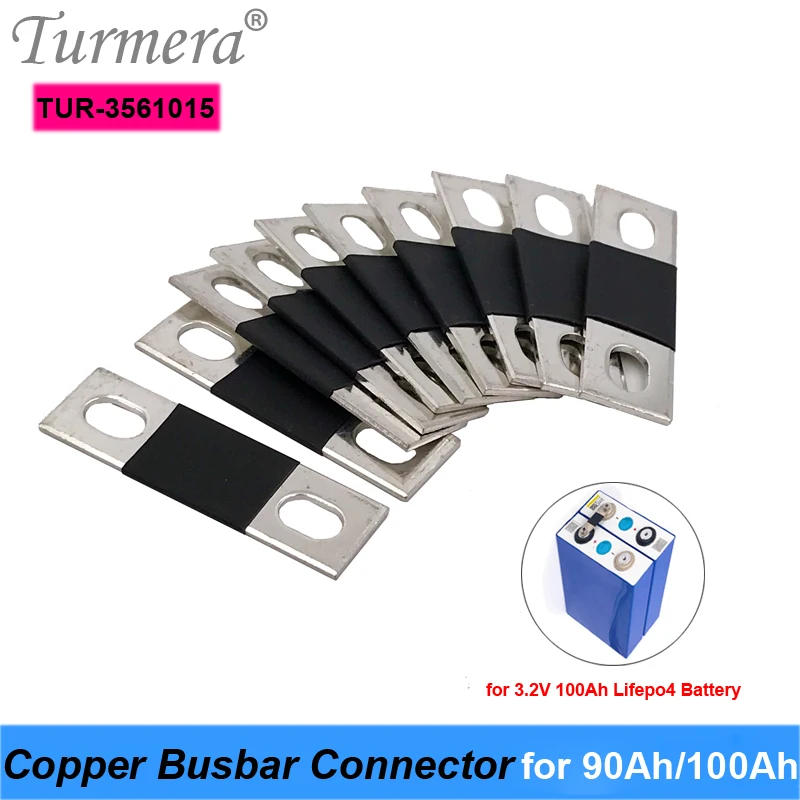

Turmera Медь шины Разъем для 3 2 V Lifepo4 Батарея 90Ah 100Ah собрать е байка 36В и бесперебойный
518,38 руб.

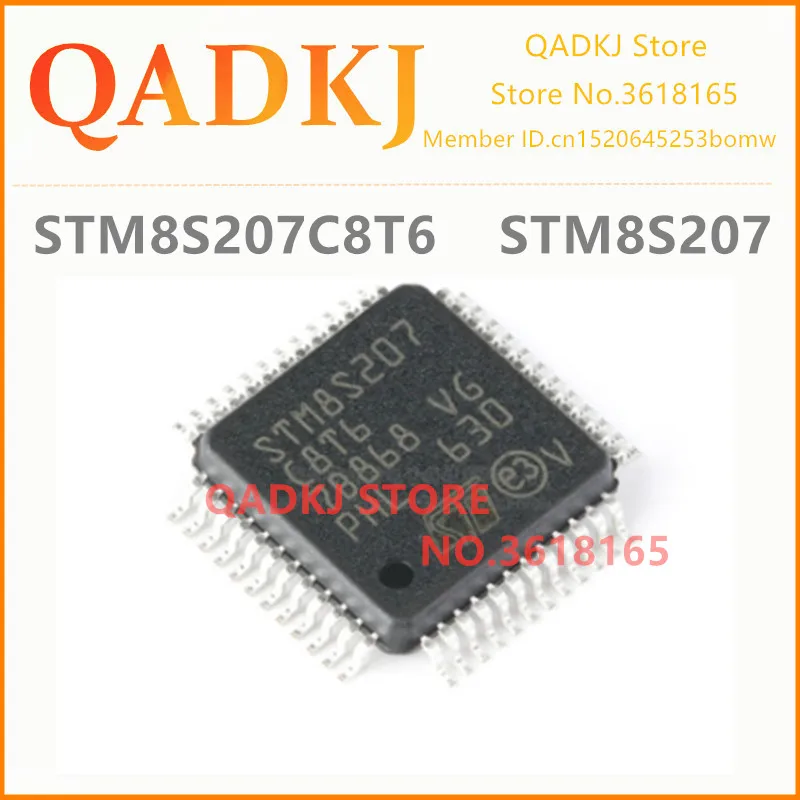

STM85207 STM8S207C8T6 STM8S207 C8T6 & STM8S207R8T6 R8T6 Бесплатная доставка Новый и
603,28 руб.

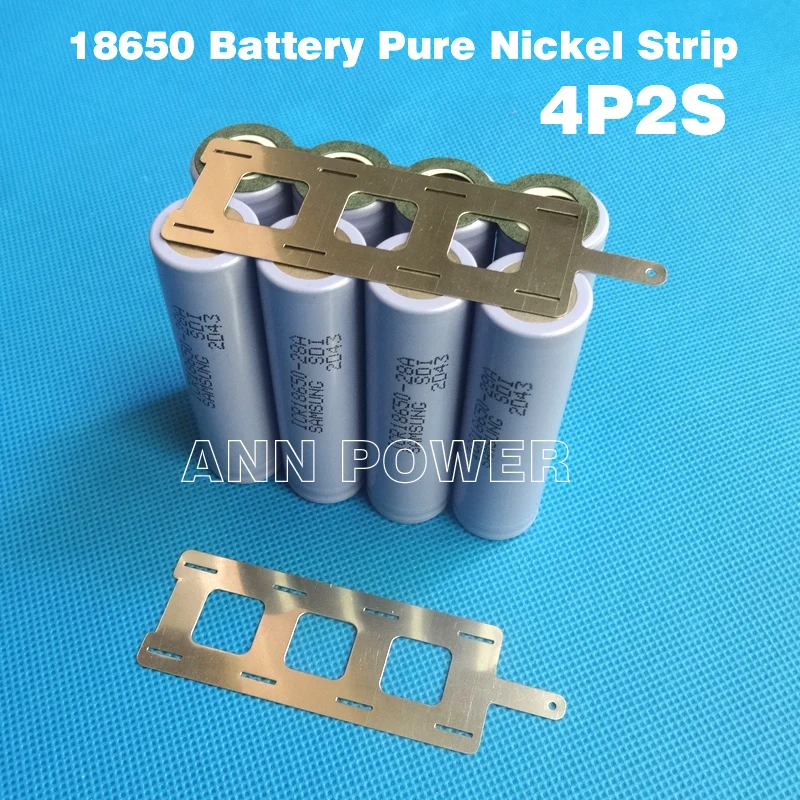

Бесплатная доставка комплект никелевых аккумуляторов 18650 2S4P лента для никелевая
595,84 руб.
7S 24V 100A литий ионная Защитная плата для литиевых аккумуляторов UPS инвертор
1 681,75 руб.
Характеристики

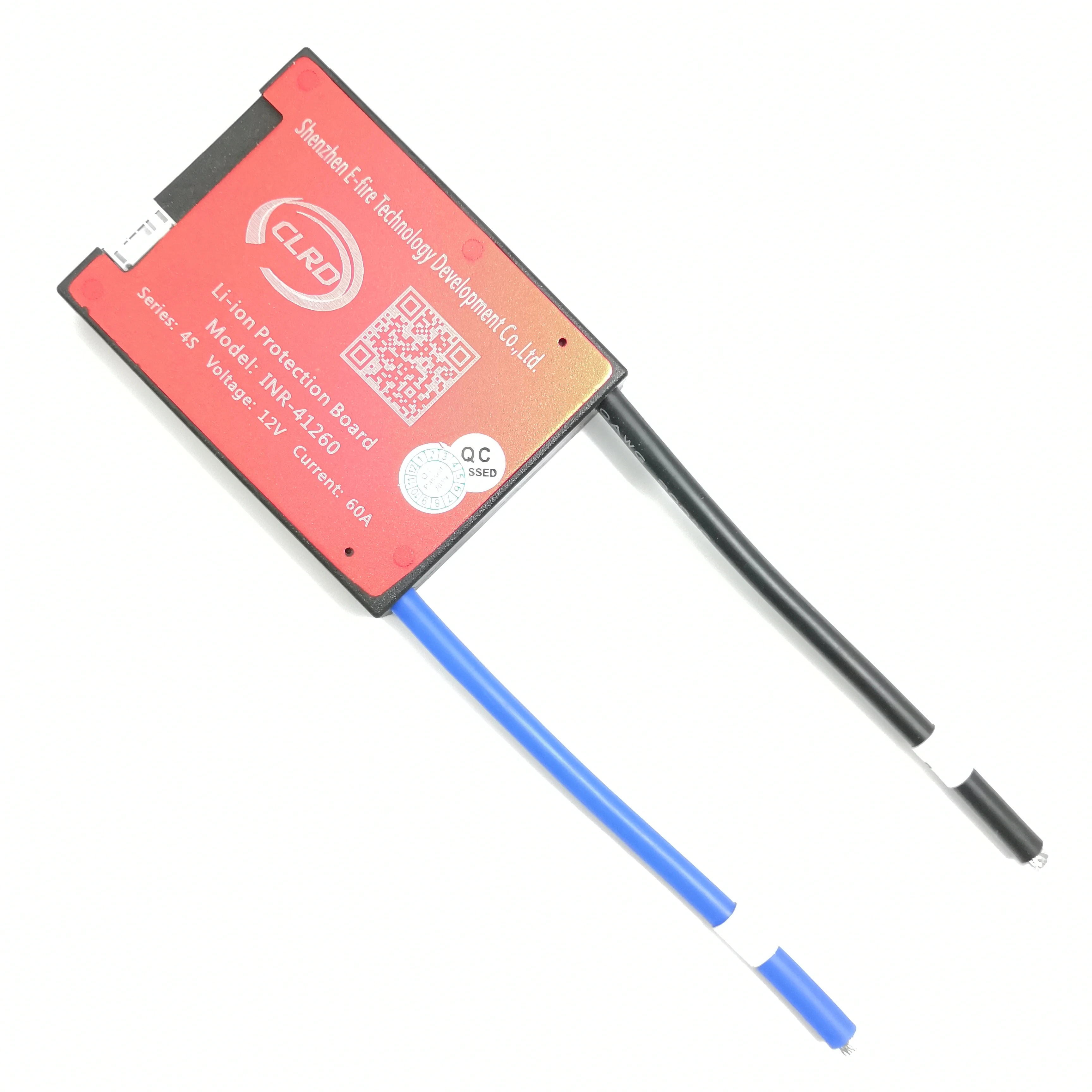

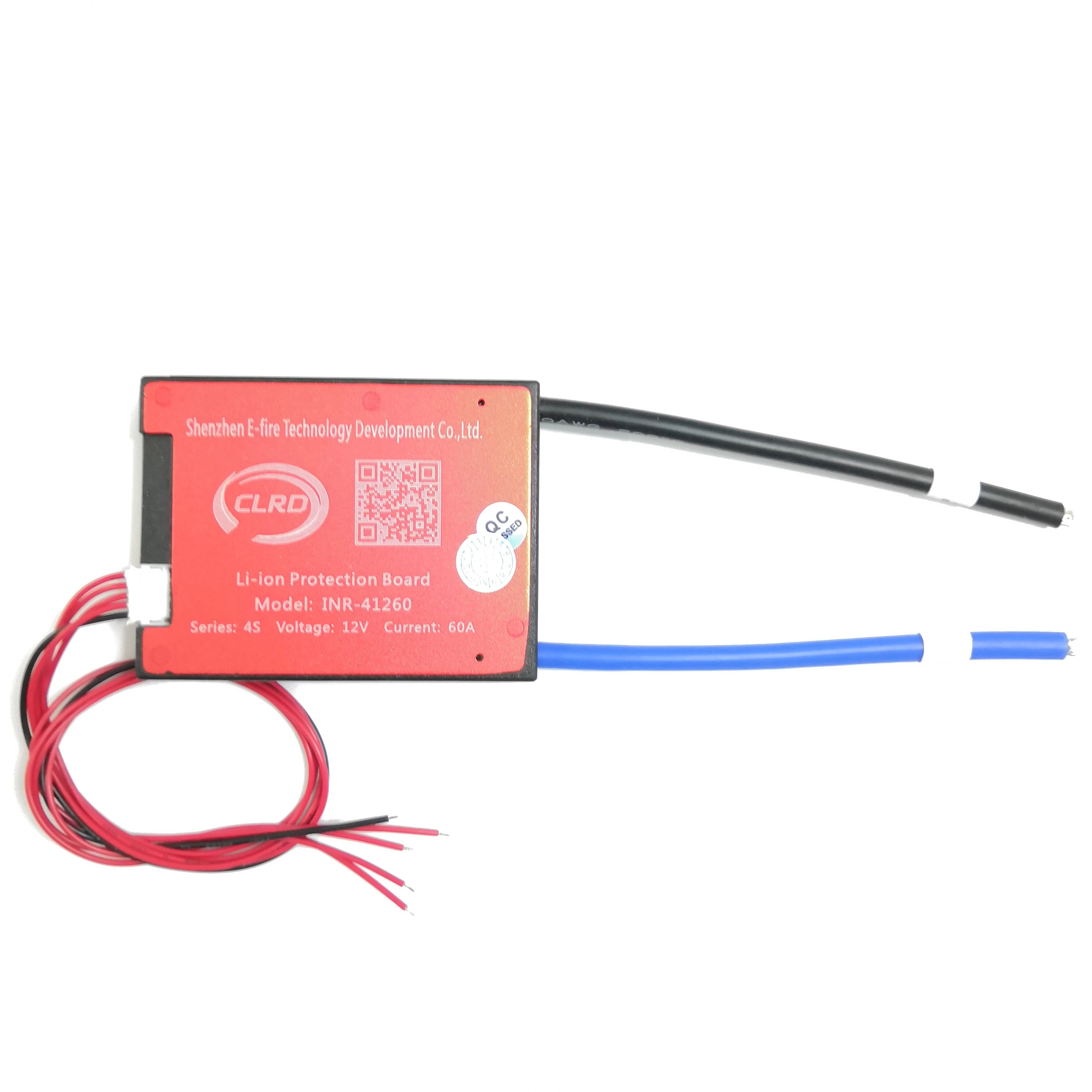

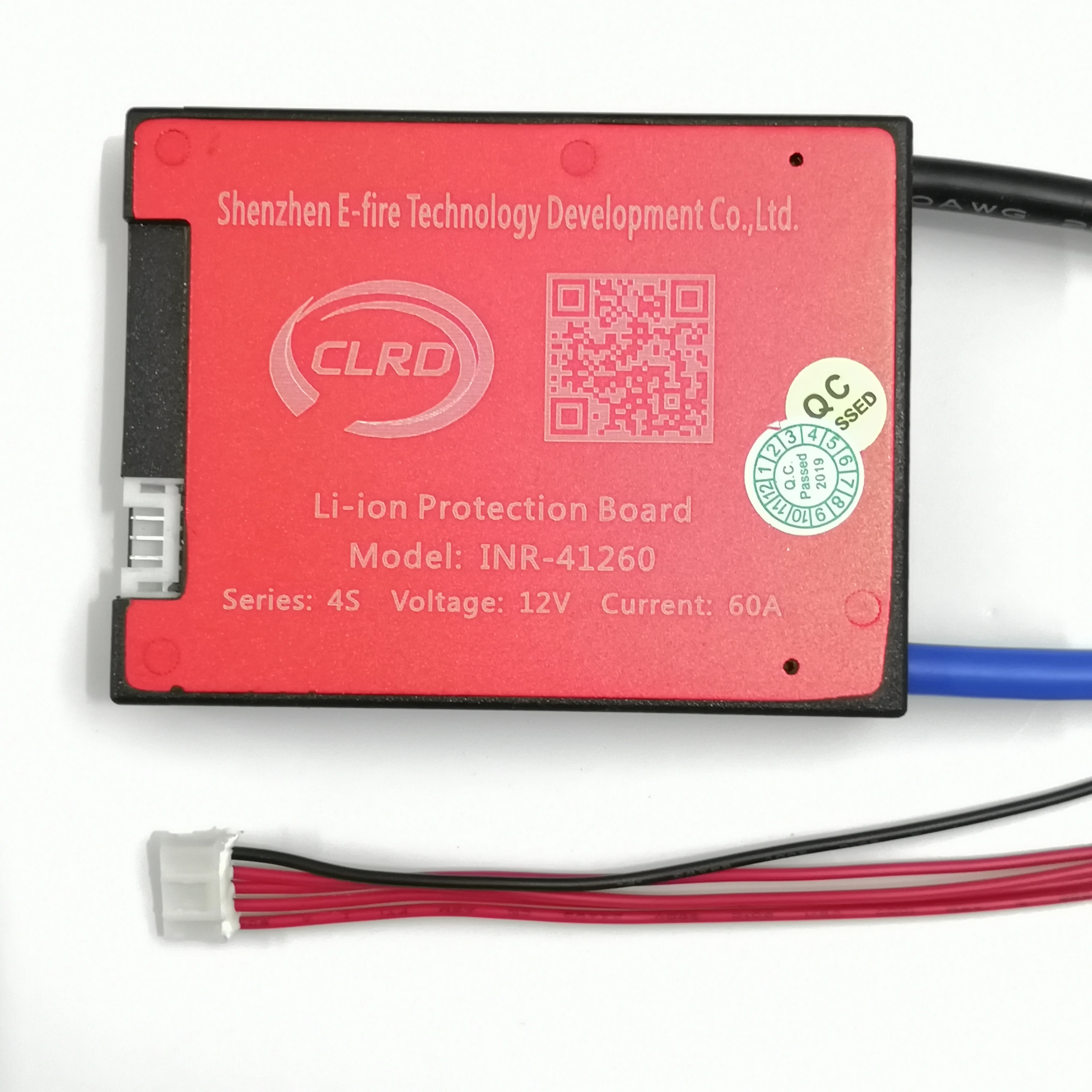

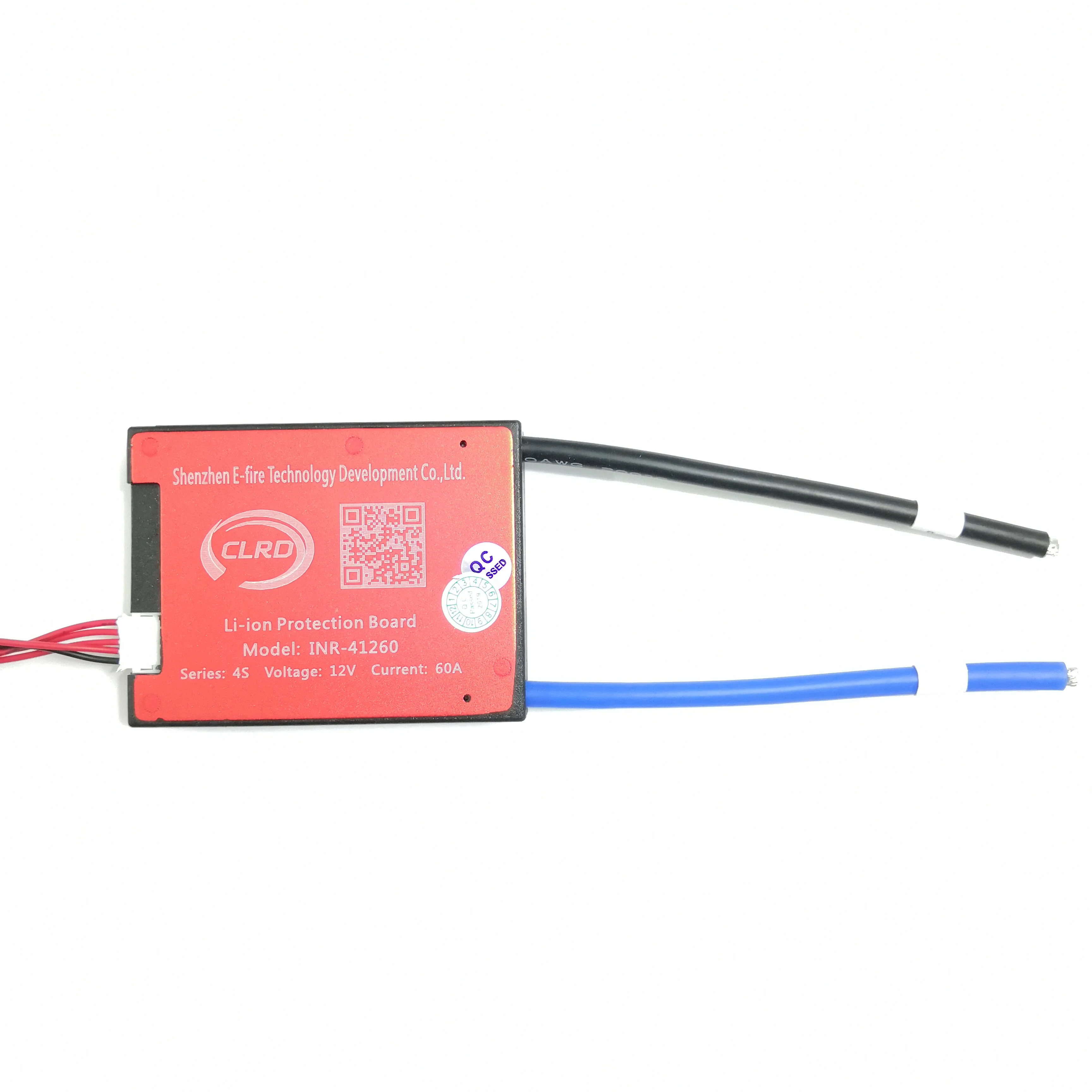

4S 12v 10A 15A 20A 30A 40A 50A 60A система управления аккумулятором PCB PCM для литий ионного lipo
История изменения цены
*Текущая стоимость 695,64 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-03-2026 | 883.87 руб. | 901.27 руб. | 892 руб. |
| Feb-03-2026 | 716.28 руб. | 730.31 руб. | 723 руб. |
| Jan-03-2026 | 869.24 руб. | 886.11 руб. | 877.5 руб. |
| Dec-03-2025 | 862.42 руб. | 879.26 руб. | 870.5 руб. |
| Nov-03-2025 | 688.81 руб. | 702.90 руб. | 695 руб. |
| Oct-03-2025 | 848.97 руб. | 865.76 руб. | 856.5 руб. |
| Sep-03-2025 | 841.59 руб. | 858.36 руб. | 849.5 руб. |
| Aug-03-2025 | 834.51 руб. | 851.62 руб. | 842.5 руб. |
Описание товара

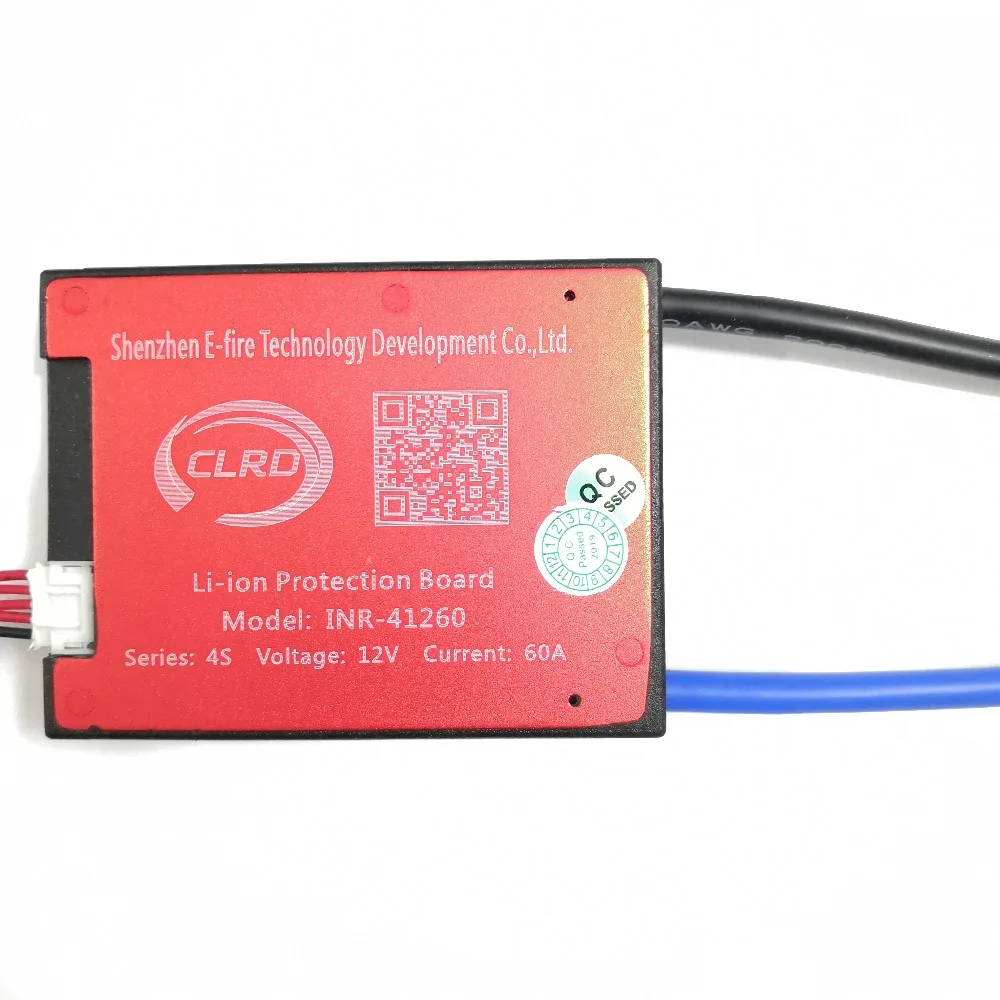

4S 14,8 V литиевые BMS для аварийного резервного света
| 4S 12В | Детали | Параметр | Блок | ||||||
| Разряд | Максимальный непрерывный ток разрядки | 10 | 15 | 20 | 30 | 40 | 50 | 60 | A |
| Пиковый ток разрядки | 30 ± 5 | 65 ± 10 | 65 ± 10 | 165 ± 30 | 165 ± 30 | 180 ± 30 | 200 ± 30 | A | |
| Внутреннее сопротивление | MOSFET | ≤ 20 | ≤ 20 | ≤ 20 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | A |
| Зарядка | Зарядное напряжение | 17 | V | ||||||
| Зарядный ток | 10 | 10 | 10 | 20 | 30 | 40 | 50 | A | |
| Защита от перезарядки | Напряжение при обнаружении заряда | 4,25 ± 0,05 | V | ||||||
| Время задержки обнаружения заряда | 1. | S | |||||||
| Перенапряжение зарядного устройства | 4,15 ± 0,05 | V | |||||||
| Балансировка клеток | Напряжение обнаружения балансировки клеток | 4,18 | V | ||||||
| Напряжение для балансировки ячеек | 4,18 | V | |||||||
| Ток балансировки ячеек | 3 ± 5 | Ма | |||||||
| Защита от перегрузки | Напряжение при обнаружении разрядки | 2,7 ± 0,1 | V | ||||||
| Время задержки обнаружения разрядки | 1. | S | |||||||
| Разрядное напряжение | 3,0 ± 0,1 | V | |||||||
| Защита от перегрузки по току | Напряжение обнаружения перегрузки по току | 1. | MS | ||||||
| Защита от перегрузки по току | Отсоедините нагрузку | ||||||||
| Защита от короткого замыкания | Состояние обнаружения | Наружный короткий Curcuit | |||||||
| Время задержки обнаружения | 250 | США | |||||||
| Состояние выпуска | Отсоедините нагрузку | ||||||||
| Температурная защита | Температурная защита | Зарядка <-5 или> 50 разрядов> 70 | ℃ | ||||||
| Самопотребление | Рабочий ток | 100 | UA | ||||||
| Ток сна (при разрядке) | 20 | UA | |||||||
| Рабочая температура | Диапазон температур | -20 ~ 70 | ℃ | ||||||
| Температура хранения | Диапазон температур | -40 ~ 80 | ℃ | ||||||
| Размер | 15A-20A (59*34*9 мм) 30A-40A (75*48*9 мм) 50A-60A (81*60*16 мм) | ||||||||
1. Обзор
4S 12 V 10A/15A/20A/30A/40/50/60a bms используется для 4 серии 12 V литиевых батарей.
Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.
Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.
В соответствии с запросом клиента мы можем разработать PCM различных размеров и конструкций.
BMS произведено высококачественными Mos и IC импортированными. Удерживайте аккумулятор в течение длительного циклаViСрок службы ce.
2. Преимущество
Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения ofЯпония.
Сильная способность к нагрузке, постоянная разрядка тока 25/35A/45A/60A, использование высокого напряжения, низкое внутреннее
Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.
Сам IC имеет функцию балансировки мощности. Схема проста и надежна.
Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Защита от перегрузки по току и короткого замыкания
Функция очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита температуры во время зарядки и разрядки.
Экстремальное низкое энергопотребление. Потребление всего устройства составляет менее 50uA.
PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие
Предупреждение

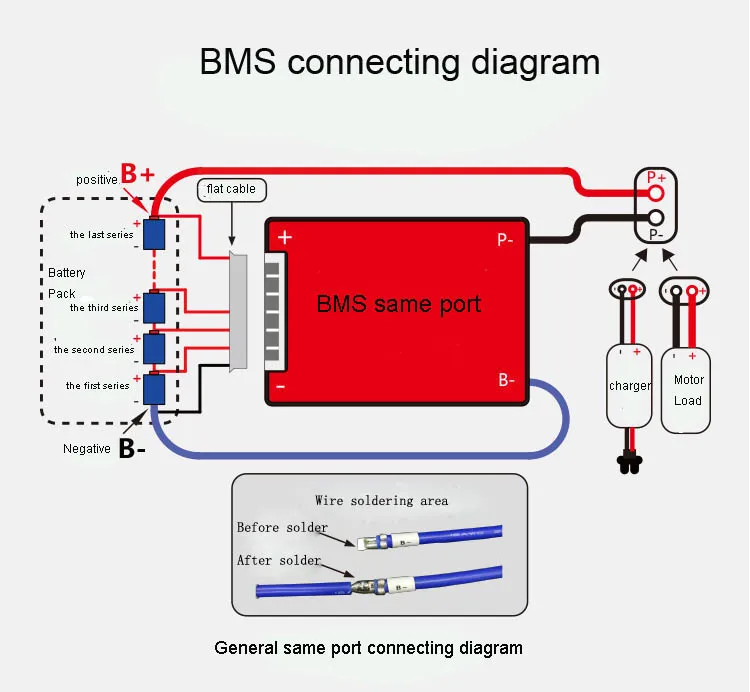

1. Строго следуйте шагу подключения, как показано на диаграмме.
2. Дважды проверьте правильность подключения, затем подключите его к
Батарейный блок "+", "-" Pin.
3. Мы не несем ответственности за дефекты, вызванные
Неправильное соединение.
Поверьте мне, если проводка верная, скорость дефекта 0.
1. Какой общий порт и отдельный порт? В чем разница?
Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает, что ваш катод заряда и катод разряда соединены в том же конце точки (наш P-), катод заряда и катод разряда используются в общем соединении
Порт, поэтому ток заряда и ток разряда одинаковые 16А. В то время как отдельный порт отдельно соединен с катодом зарядки (C-) и катодом разряда (P-), поэтому ток заряда и ток разряда отличаются, ток разряда 16A, ток заряда 8A.
2. Какова функция баланса?
Принцип работы и функции являются следующими, когда ваше напряжение в одной ячейке до напряжения тревоги (li-ion до 4,18 в, срок службы Po4 до (3,6 В), затем баланс клеток начинает работать, сопротивление баланса начинает разрядку с 35 мА (когда баланс разрядки начинает работать, BMS начнет немного нагреваться, Что является нормальным отражением), ячейка находится в состоянии зарядки и разрядки, а другие, которые не доходят до напряжения тревоги (li-ion 4,18 V, Life Po4 3,6 V), только В состоянии зарядки, без разрядки, когда быстрое напряжение батареи достигается до напряжения тревоги (li-ion 4,25 V, Life Po4 3,75 V) BMS начинает защиту питания, все другие ячейки
Все в остановке зарядки, этот процесс позволит Вашей зарядке аккумулятора в балансовом токе, и ваше напряжение батареи находится в состоянии баланса, но когда разница в напряжении ячейки находится в большом диапазоне, тогда баланс не может работать.
Хорошо
3. Связь между емкостью аккумулятора и током BMS?
Нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не означает большой аккумулятор, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, это не зависит от емкости аккумулятора.
4. Какой тип зарядного устройства я должен выбрать?
Литиевая батарея должна выбрать конкретное зарядное устройство, не использовать зарядное устройство для свинцово-кислотных аккумуляторов, для свинцово-кислотных зарядных устройств может быть MOS с защитой от поломки высокого давления, которая не защитит BMS от перезарядки. срок службы аккумулятора Po4 напряжение зарядного устройства = шнур аккумулятора No. x3.6V, в то время как литий-ионный аккумулятор зарядное устройство напряжение = шнур батареи нет. x4.2V.
5. Какие текущие BMS я должен выбрать?
Возьмите 10S36V в качестве примера: какой ток BMS вы выбираете, полагается на мощность вашего электровелосипеда и ограничение тока контроллера. Например, выберите 16A для ниже 350 Вт, 25A для below500W, 35A для ниже 800 Вт, 60A для ниже 1000 Вт, более 1200 Вт свяжитесь с нашим специалистом по обслуживанию для предложений, один в целом, постоянный ток должен быть выше, чем ограничение тока в контроллере.
6. Повреждены ли мои BMS?
Если вы хотите определить, поврежден ли BMS, пожалуйста, выполните следующие действия, чтобы проверить, совпадает ли Напряжение каждой ячейки с вольтметром? Если разница в напряжении ячейки составляет более 1,0 В, отображается ошибка, что она не может работать далеко, нет источника питания на
Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны ячейками батареи, если BMS поврежден отображается как без зарядки, без разрядки, без разрядки, в то время как батарея имеет напряжение.
