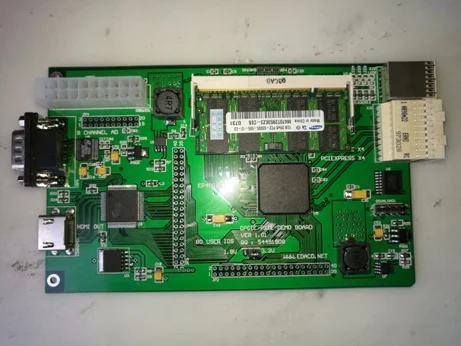

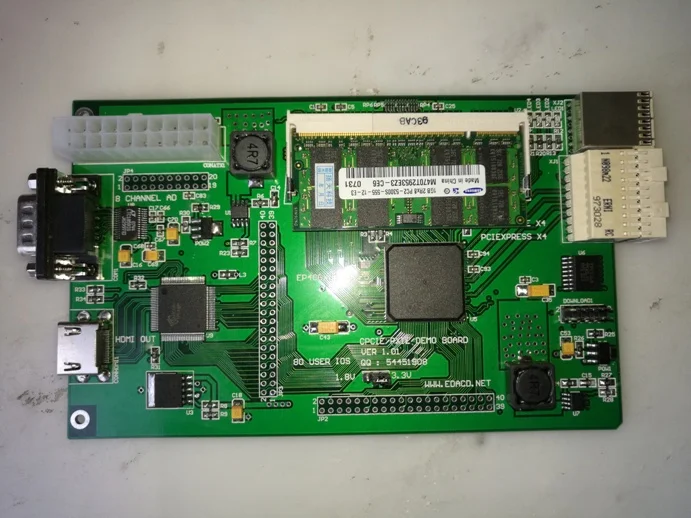

S3700 PXIEX4/CPCI-EX4 платформы разработки изображение: Этот продукт обеспечивает WIN7 64 бит водителя и испытательного программы и его соответствующий код.   Плата тестирования разработки S3700 PXIEX4/CPCI-EX4 FPGA использует интерфейс PXIE/CPCI-E для облегчения пользователям самостоятельной разработки. Пользователи могут проектировать и применять подключаемую плату, например внешнее получение данных A/D, приложения для систем обработки данных изображений, и не нужно слишком сильно понимать интерфейс CPCIE/PXIE. В основе микросхемы FPGA используется новая серия CYCLONE4GX FPGA компании ALTERA, EP4CGX30CF23C8 с емкостью 35000 логических макроблоков, эквивалентных стандартной схеме логического затвора 1 миллион, скорость-8, А скорость составленной системы может достигать 150 МГц. Бесплатный комплект инструментов для разработки ALTERA QUARTUS2 11 CD; Бесплатные инструменты для разработки драйверов компакт-диск NTDDK и DRIVERWORKS; Макетная плата поддерживает режим загрузки AS и JTAG и предоставляет бесплатную альтернативу макетной плате. Макетная плата поставляется с 1G байтной платой памяти DDR2 для пользователей для тестирования и использования.   1 HDMI выход, SIL9136-3HDMI выходной интерфейс чип, поддержка 1920X1080 разрешение демонстрации выход, выход HDMI данные изображения с пк компьютер выход для DDR2 кэш-память, затем выход HDMI интерфейс; 1 AD интерфейс, LTC1589AD приобретения чип, поддержка 8 способ одноконцевой ключ ввода коллекции, предоставьте AD приобретением данных DMA вход для хранения данных приложений демонстрация функции; Разъемы 1 DDR2 SODIMM200 поддерживают память DDR2 533M/667m и поддерживают память DDR2 1G/2G/4G byte. Источник питания переключателя, сигнал более стабильный, более низкая рабочая температура, более надежный.                   Описание функции макетной платы: Внешний интерфейс шины FPGA интерфейс поддерживает 8, 16, 32, 64 bit data автобус, который может быть напрямую соединен с Процессор, SDRAM (синхронное динамическое ОЗУ, FIFO, внешний интерфейс и другие устройства напрямую. Ниже приведен внутренний интерфейс платы разработки FPGA: Стандарт PCI EXPRESS X4 bus 1,1, максимальная скорость приемопередатчика 1 ГБ/секунда, полная конструкция исходного кода VHDL уровня TLP; Поддержка чтения конфигурации шины PCIE, записи конфигурации; Поддержка чтения и записи памяти шины PCIE; Поддержка шины PCIE 64 bit DMA чтение, DMA записи; Поддержка внутренних DMA-прерываний и внешних входов шины, прерывания поколения; Поддерживает два места памяти PCI, размер 4 м байт; Поддержка режима доступа PCI burst, длина burst от 4 до 32 слов; Пользователь может определить идентификатор устройства и сам идентификатор производителя. Предоставьте драйвер WINDOWS2000/XP, WIN7 32, 64 бит и исходный код программы тестирования. 1 HDMI выход, SIL9136-3HDMI выходной интерфейс чип, поддержка 1920X1080 разрешение демонстрации выход, выход HDMI данные изображения с пк компьютер выход для DDR2 кэш-память, затем выход HDMI интерфейс; 1 AD интерфейс, LTC1589AD приобретения чип, поддержка 8 способ одноконцевой ключ ввода коллекции, предоставьте AD приобретением данных DMA вход для хранения данных приложений демонстрация функции; Разъемы 1 DDR2 SODIMM200 поддерживают память DDR2 533M/667m и поддерживают память DDR2 1G/2G/4G byte. Область применения: Сбор промышленных данных, a/d, преобразование данных, обработка данных; Шифрование данных PCI, шифрование данных; Промышленный контроль; Ниже приводится часть пользовательского блока: Чэнду институт оптоэлектронных технологий, CAS 29 электронный Отдел Чэнду Независимая группа исследований и разработок Beijing ColdFire Электронный Отдел 30 Чэнду 611 ВВС Чэнду Nankai University Университет науки и технологии Китай, Хэфэй Beijing golden eye Technology Co., Ltd. Beijing Мег Бейт Ко. Лтд. Колледж компьютерной информации, Чэнду Университет электроники и технологий Тяньцзинь Инь кровать Аэрокосмическая технология Лтд. Changzhou Guoguang Data Communication Co., Ltd. Колледж машиностроения при шаньдунском университете; Государственный владелец машиностроительного завода «Желтая река»; 63 исследовательский институт общего женьшеня Нанкина; Suzhou Yi Di industrial control Co., Ltd. Harbin technical & Xiang Electronics Co., Ltd. Шэньчжэнь, Гонконгский институт производства, исследований и исследований; Отдел электронной техники, Пекинский технологический институт; Beijing testing equipment Co., Ltd. Школа инженерной информации, Nanjing University of Technology; Инженерный Университет ВВС, Сиань; Beijing three Ericsson Instrument Technology Co., Ltd. .... Производительность и совместимость, Проверка устойчивости Тест платы разработки PXIE/CPCIE и обычная загрузка через: В тесте производительности используется метод передачи циклической максимизации, размер каждого блока DMA составляет 512 000 байт, который рассчитывается средним потоком 60 секунд, И рассчитывается Количество блоков DMA за одну секунду. Помимо размера блока DMA, полезная нагрузка PCI-E (нагрузка данных) также влияет на чтение и запись PCI-E. Общий чипсет ПК поддерживает 128 байт полезной нагрузки при чтении DMA, полезная нагрузка 128 байт, коэффициент использования при чтении записи 82%, несколько чипов ПК поддерживают полезную нагрузку 256 байт DMA при чтении записи. Можно открыть в КМОП, улучшить производительность чтения и записи, коэффициент использования полезной нагрузки 256 байт DMA чтения и записи 91%. Нагрузка данных DMA составляет 128 байт. Операционная система ЦП DMA считывает (ученическая память на карту) DMA записывает (карта для хоста памяти). CORE-I5 XP 423 Mбайт/сек 752 Мбайт/сек   Нагрузка данных DMA составляет 256 байт. Операционная система ЦП DMA считывает (ученическая память на карту) DMA записывает (карта для хоста памяти). CORE-I3 WIN7 592 Mбайт/сек 836 Мбайт/сек
