Описание
Этот 2,5 ''SATA 6G / USB 3,0 к двойному mSATA RAID-это экономичный выбор использования SSD Intel mSATA в качестве устройства хранения 2,5'' SATA. После установки на ПК/ноутбук SSD Intel mSATA отображается как обычное хранилище SATA на любой ОС и может быть настроено как начальное устройство. Кроме того, этот адаптер sup port s RAID0(Strip), RAID1(Mirror), JDB (усилитель порта) и SPAN (большой) С низкой мощностью и высокой эффективностью RAID, легко настраивается через графический интерфейс.

Характеристики
Стандартный форм-фактор устройства хранения SATA 2,5 ''(100 мм x 70 мм x 7 мм)
Прозрачный для ОС, не требует драйвера
Может быть основным bootable устройством, содержащим ОС и приложения
Переключатель режима RAID с помощью аппаратной обвязки или графического пользовательского интерфейса (GUI)
Восходящий порт: 7 + 15Pin SATA интерфейс x1 / Micro USB 3,0 B-тип, гнездовой интерфейс * x1
Нисходящий порт: интерфейс mSATA x2
Совместимость с устройствами Intel-type mSATA (интерфейс mSATA)
Светодиодные индикаторы для деятельности и ошибки

Спецификация интерфейса SATA 6G
Соответствует спецификации серии ATA Rev. 3,1
Поддерживает операции с SATA III (6,0 Гбит/с), SATA II (3,0 Гбит/с) и SATA I (1,5 Гбит/с)
Усилитель порта sup port s

Спецификация интерфейса USB 3,0
Соответствует спецификации USB 3,0 Rev. 1,0
Поддерживает работу с суперскоростью USB (5,0 Гбит/с), высокой скоростью (480 Мбит/с) и полной скоростью (12 Мбит/с)
Поддерживает режим энергосбережения USB 3,0/2,0
Соответствует спецификации USB Mass Storage Class Bulk-Only Transport (BOT) Rev. 1,0
Интерфейс соответствует спецификации USB прилагаемого протокола SCSI (UASP) Rev. 1,0

Системные требования
Удобный ПК/ноутбук с интерфейсом SATA / USB (интерфейс SATA III / USB 3,0 предпочтительно)
Windows 8,1/8/7/Vista/Server 2003-2008 / Vista / XP 32-/64-бит, Mac 10,3 или более позднюю версию, и Linux (AHCI системы и BIOS установка является предпочтительным)

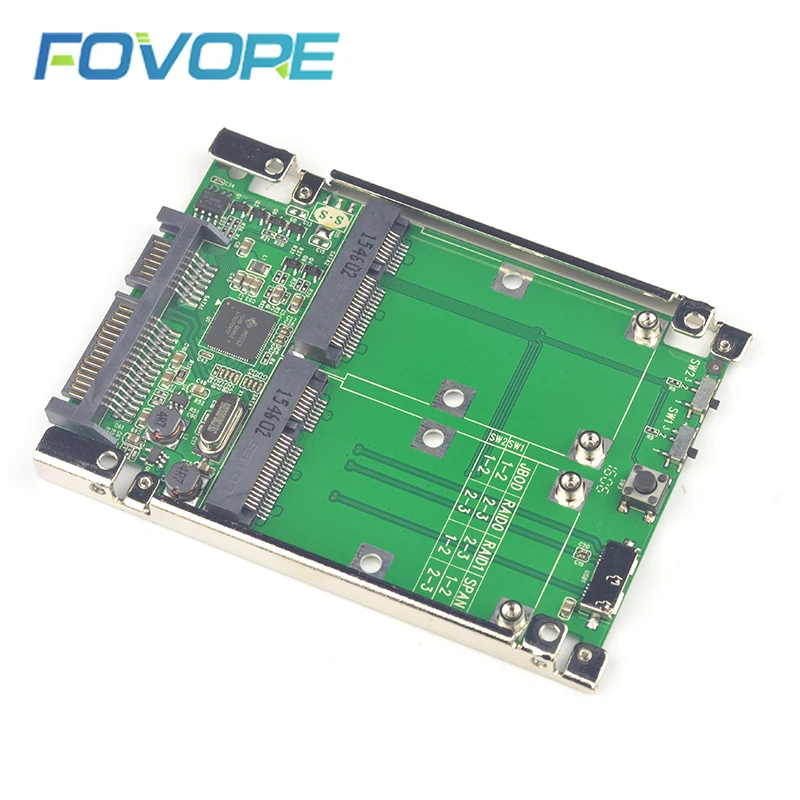

Обзор товара

A. Разъем SATA 6G, подключение к хост-интерфейсу SATA 6G
B. Порт USB 3,0 выше, подключение к хост-интерфейсу USB 3,0/2,0 *
C/D. SATA 6G потоковые порты, установка Intel-type mSATA SSD
E. Слайдер SW1/SW2, аппаратная обвязка режима RAID
F. Тактовый переключатель SW3, кнопка сброса

Установка оборудования
1. Установите на адаптер SSD типа Intel mSATA, закрепите его двумя винтами в посылка. Если вы хотите использовать адаптер с режимом RAID, установите на него два SSD-накопителя Intel-type mSATA.

2. Теперь вы можете использовать адаптер в качестве устройства хранения SATA 2,5 дюйма. Например, вы можете установить его в ноутбук.
3. Выключите ноутбук и все подключенные к нему внешние устройства.
4. Отсоедините ноутбук от источников питания.
5. Откройте чехол для жесткого диска в нижней части блокнота. Для получения более подробной информации ознакомьтесь с руководством пользователя ноутбука
6. Используйте адаптер для замены внутреннего жесткого диска SATA 2,5 дюйма.

7. Закрепите чехол для жесткого диска, а затем включите ноутбук.
8. Или вы можете установить адаптер на любое совместимое устройство с жестким диском SATA 2,5 дюйма, например портативный корпус жесткого диска USB.
9. В случае, если вы хотели бы использовать его в качестве USB 3,0 к адаптер mSATA, просто использовать USB 3,0 утра до Micro BM кабель, чтобы подключить его к любому USB хост.

Конфигурация режима RAID
Предупреждение: все данные на подключенном к адаптеру SSD Intel-type mSATA будут постоянно очищены следующими действиями.

1. В RAID двигателе Hydra конфигурации режима RAID можно контролировать с помощью аппаратной обвязки или графического программного обеспечения.
2. Выберите режим RAID с помощью аппаратной обвязки (SW1/SW2) в соответствии с приведенным ниже планшетом:
ЦПК RAID0 RAID1 SPAN
SW1 1-2 2-3 2-3 1-2
SW2 1-2 2-3 1-2 2-3
3. После модификации режима RAID вам физически нужно нажать кнопку SW3 или Переключить адаптер, чтобы сбросить его. Но не нужно нажимать кнопку reset или hot plug, если режим RAID настроен программным обеспечением GUI.


 2,5 ''SATA 6G / USB 3,0 для Dual mSATA RAID адаптер x 1
Screws
 Руководство пользователя x 1
Программное обеспечение CD x 1
Дополнительный Кабель USB 3,0 AM-Micro BM x 1
