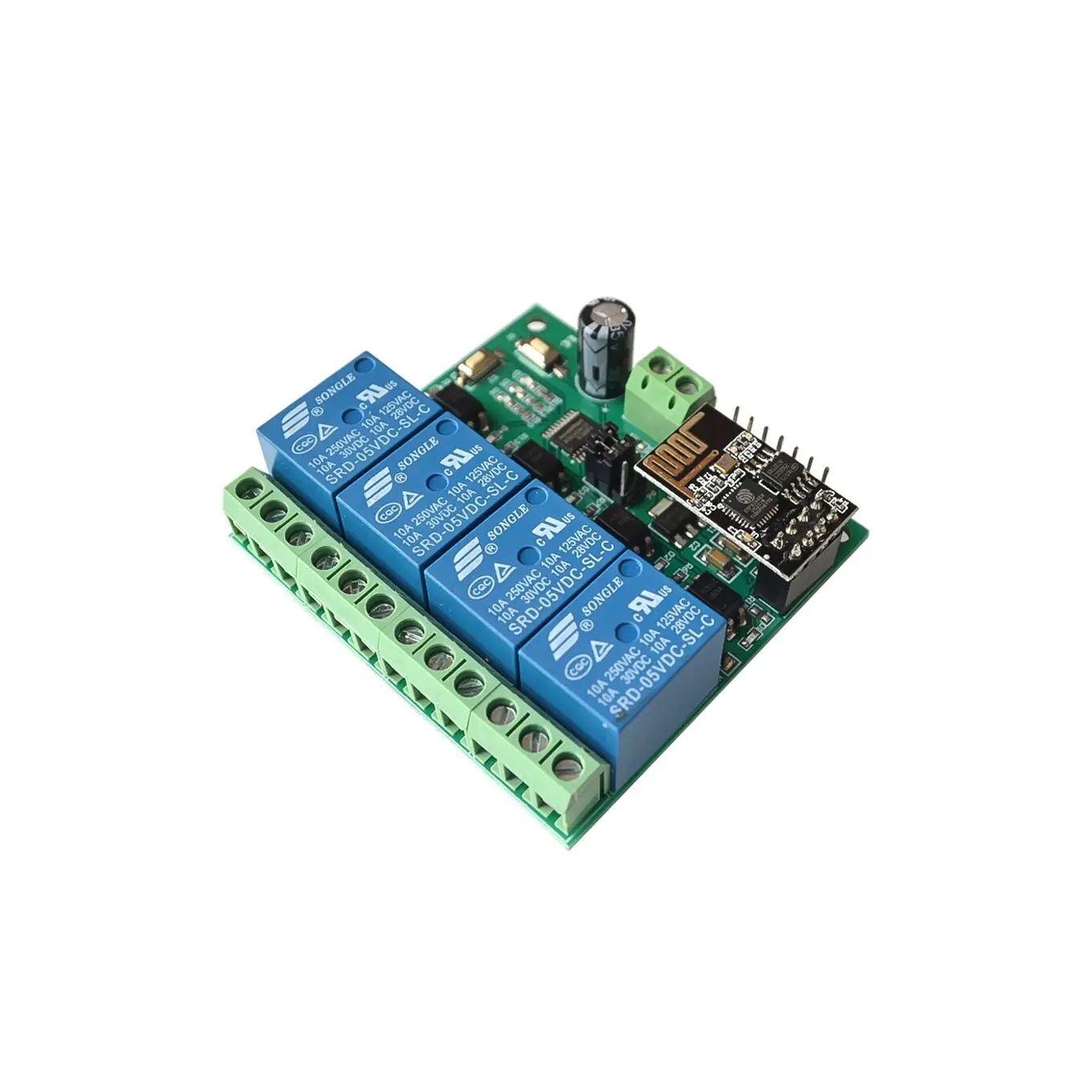

Релейный модуль ESP8266 4 канальный 5 В Wi Fi переключатель с дистанционным управлением

Описание товара

---

I. Обзор
4-полосный модуль реле Wi-Fi 5 V ESP8266 использует ESP-01 в качестве модуля Wi-Fi, со зрелым и стабильным 8-битным микросхемой MCU. Он может осуществлять Беспроводное управление 4-сторонним реле с помощью приложения для мобильного телефона в локальной сети в процессе простой конфигурации.
Во-вторых, функциональные характеристики
1, встроенный высокопроизводительный микропроцессор и ESP-01 WIFI модуль;
2. Модуль имеет 2 режима работы:
Режим 1: мобильный телефон устанавливается непосредственно на модуле Wi-Fi;
Режим 2: мобильный телефон и WIFI модуль загружаются на роутер одновременно;
Дополнительные характеристики: он также может использоваться в качестве usb-реле, когда ESP-01 отключен.

3, Расстояние передачи:
(1) в открытой среде максимальное стабильное расстояние передачи, когда мобильный телефон установлен на модуле WIFI, составляет 100 м;
(2) Когда модуль Wi-Fi и мобильный телефон установлены на маршрутизаторе в то же время, расстояние передачи является сильным в соответствии с сигналом маршрутизатора.
Слабый и уверенный.

4. Используйте технологию Smartconfig для завершения конфигурации ESP-01 учетной записи модуля WIFI и пароля в приложении для мобильного телефона. Настроенная учетная запись и пароль имеют функцию отключения памяти.

5, бортовое 12В, 10А/250В AC 10А/30В DC реле, может непрерывно всасывать 100000 раз, с защитой от диода, короткое время отклика;

6. Выбор встроенного режима и индикатор рабочего состояния в реальном времени;

7, с 4 оптопары изоляции, сильная способность анти-помех;

8, защищены UART интерфейс отладки и MCU интерфейс загрузки программы.

В-третьих, введение оборудования и объяснение

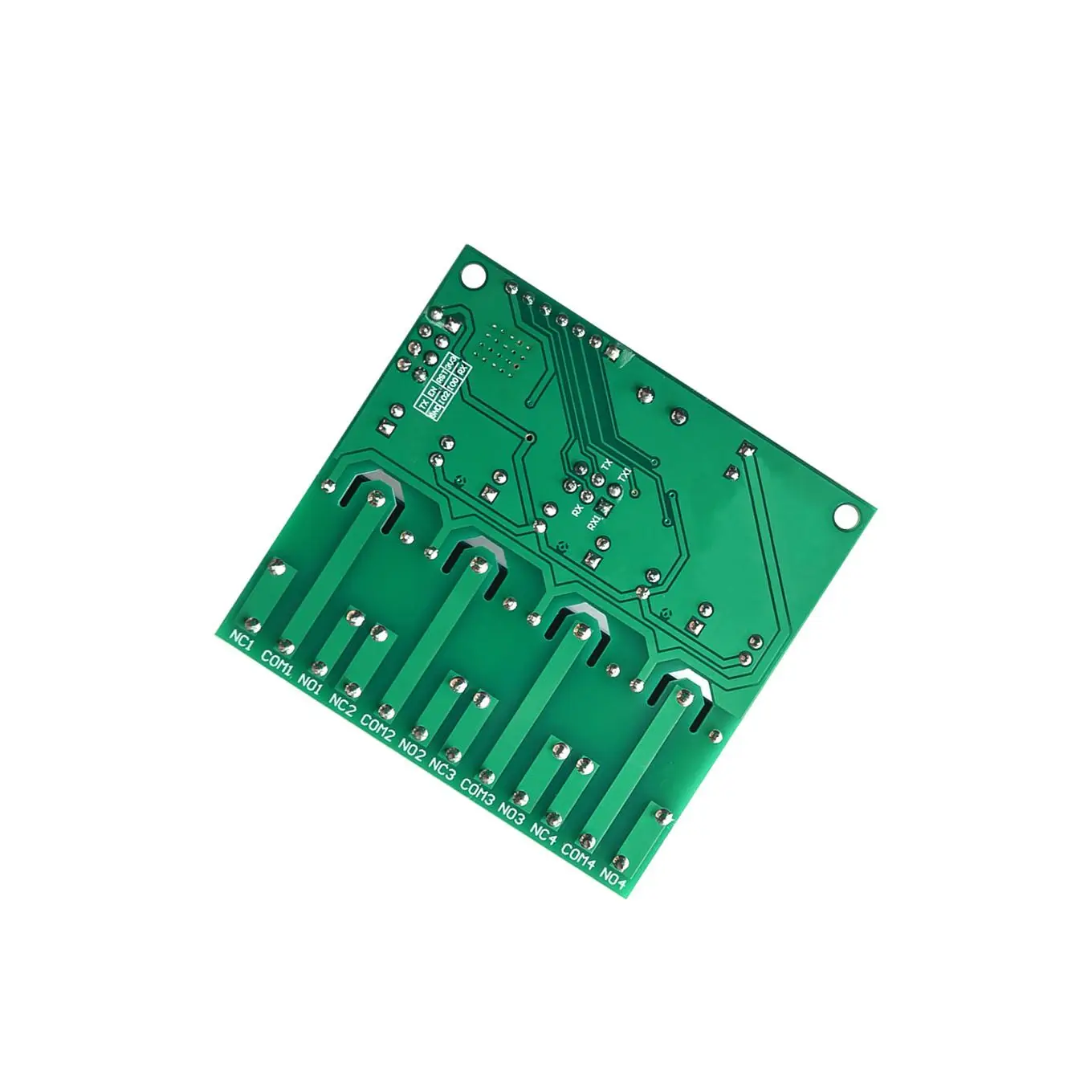

Размер платы: 60*63 мм
Описание функции платы:
1. Встроенные ресурсы:
IN +, IN-: 12 В вход питания;
5 В, GND, TX, RX: Серийный порт UART;
SWIM, PIN8, NRST: защищены MCU программа загрузки порта.
Кнопка S1: переключатель режима, по умолчанию-режим 1
Нажмите клавишу S2: восстановите заводские настройки
Светодиод D1/D2/D3/D4 (красный свет): индикатор управления реле горит при включении
Светодиод D7 (красный): индикатор Mode 1
Светодиод D5 (синий свет): режим 2 индикатор
Светодиод D6 (зеленый свет): индикатор рабочего состояния, описанный следующим образом:
(1) Когда он выходит, это означает, что он самостоятельно настраивается или теряет соединение с маршрутизатором;
(2) Когда мигает 0. 5S, это означает, что жду, когда приложение для мобильного телефона настроит учетную запись WIFI и пароль для модуля ESP-01;
(3) когда 2 S мигает медленно, это означает, что Конфигурация завершена, ожидая TCP соединения с телефоном;
(4) когда он всегда включен, это означает, что он устанавливает TCP соединение с телефоном.

Защищены 2 колпачки перемычки: Пожалуйста, подключите нижний конец при использовании обычно (ie RX соединяет RX1, TX соединяет TX1). Если йо
