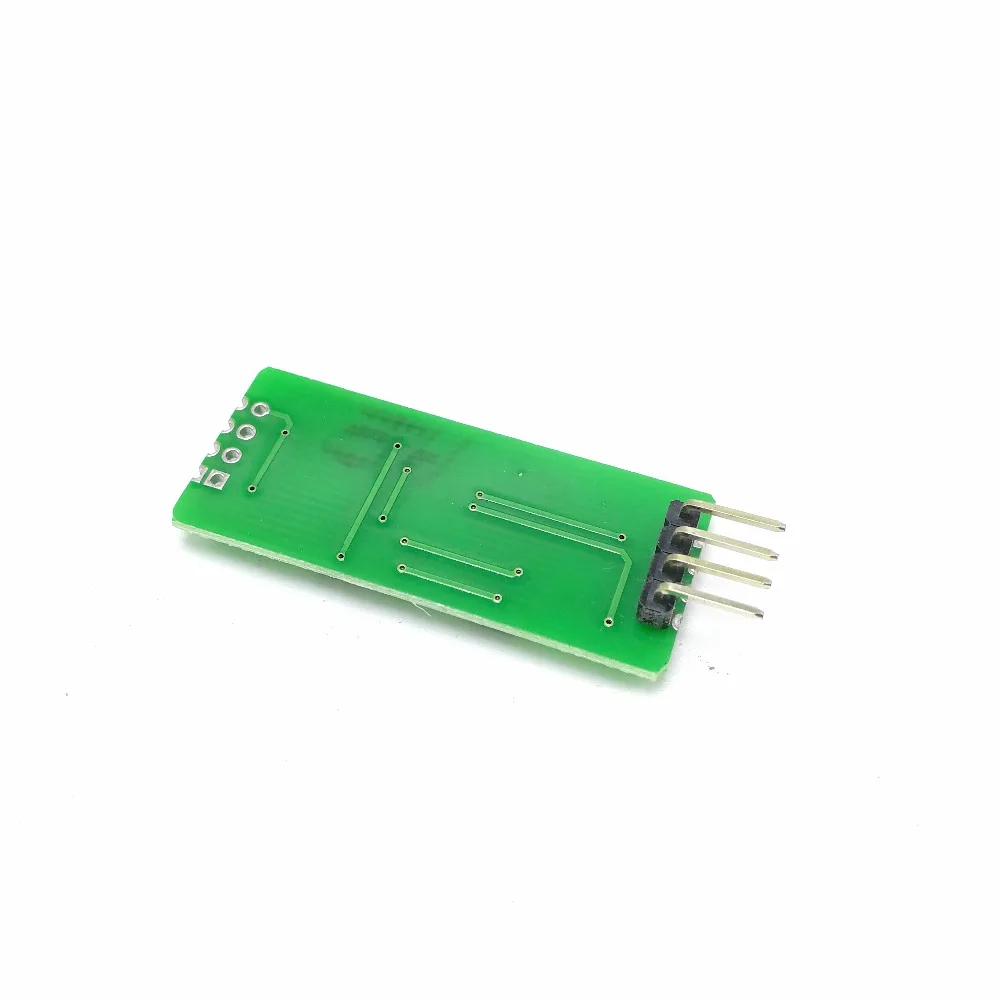

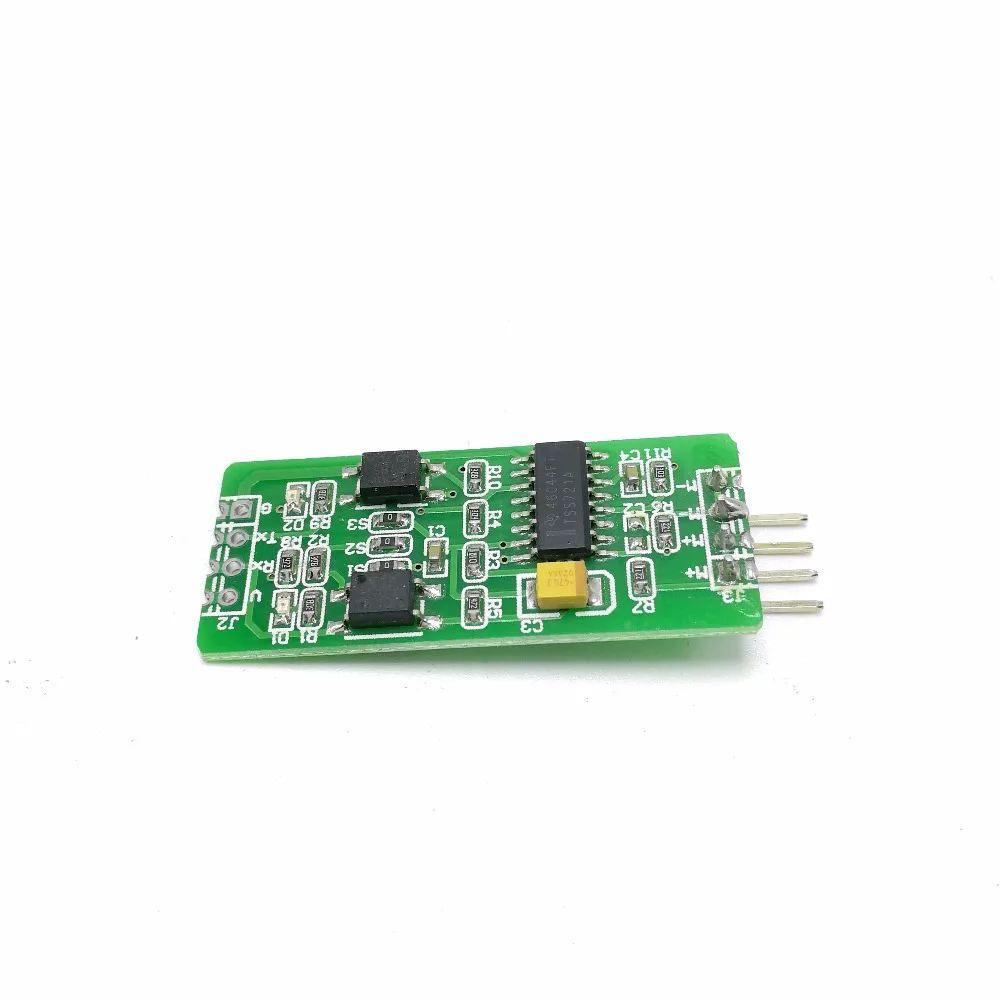

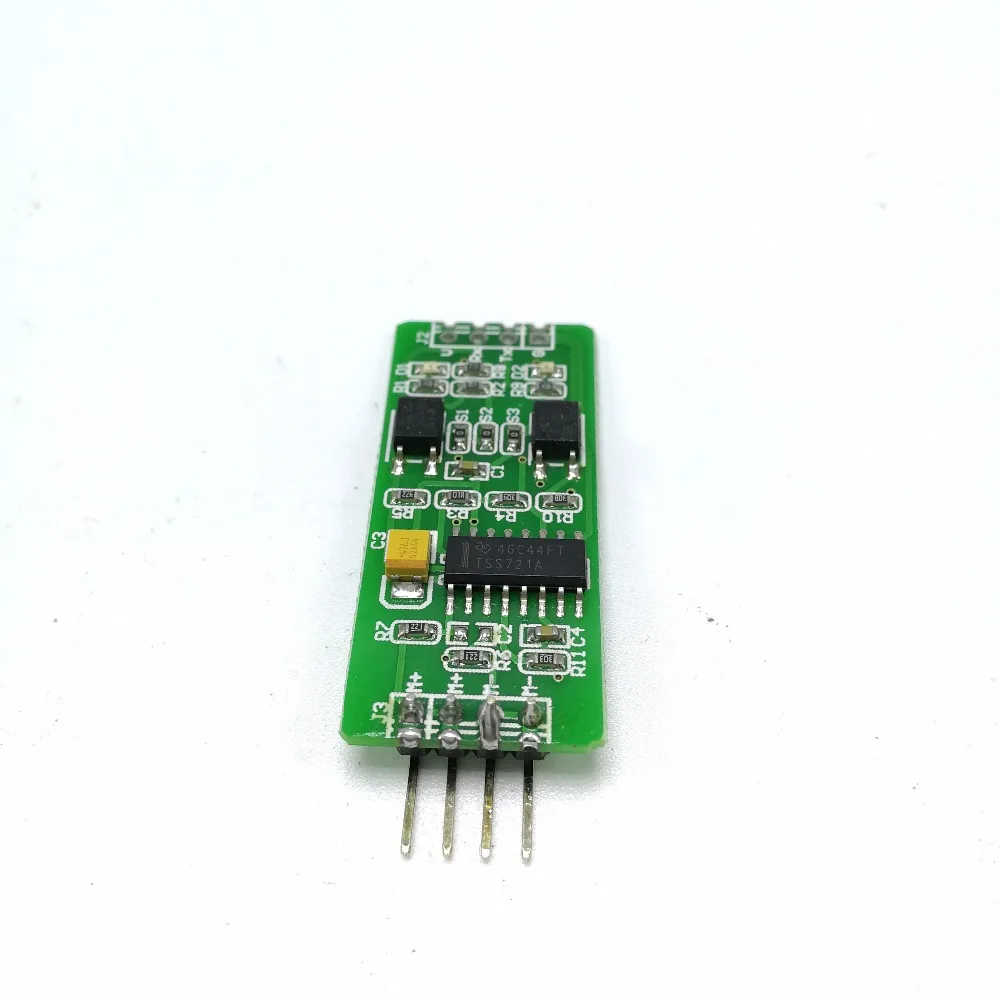

MBus Slave к TTL модулю TSS721A шина питания или Внешнее питание ed полуотверстие |

MBus Slave к TTL модулю TSS721A шина питания или Внешнее питание ed полуотверстие |

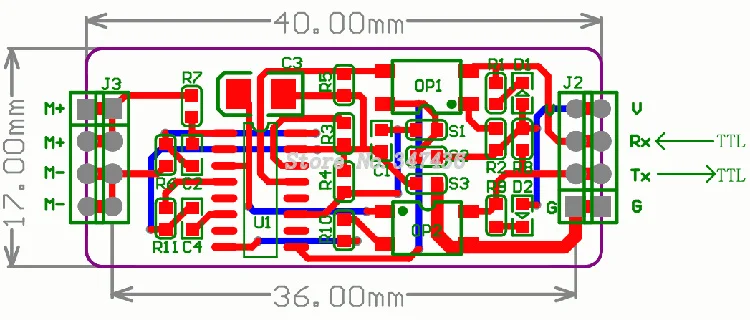

MBus от машины для TTL интерфейсный модуль преобразования, не только от MBus автобус источника питания на сзади этап источника питания, но также последним оборудование для преобразования модуль источника питания;   Разъемы полу-отверстия и отверстия, который может быть установлен на клиента PCB Главная плата или штыревое соединение;   С оптрон, вы также можете обойтись без изоляции. Специальное примечание: 1. М + и М-подключены к хозяина м + и М-соответственно, и не нужно различать положительный и отрицательный при подключении. Название М + и М-как раз для того, чтобы можно было различие между двумя средства ухода за кожей стоп. 2. В тех случаях, когда S1, S2 и S3 все 0 Ом резисторы, V-положительной клемме 3,3 V выход автобуса и G-отрицательной клемме источника питания. 3. В тех случаях, когда S2 и S3 оставлены свободными (без 0 ohm Сопротивление сварена), V должна быть входное напряжение от внешних адаптеров 3-5V, G-отрицательный 4.Rx-это TTL последовательный порт, не используйте модуль для зарядки аккумулятора. Он должен быть связан с Процессор последовательный порт клиента материнская плата для того, чтобы отправить Tx штыревое соединение. 5.Tx-TTL последовательный порт, не используйте модуль для зарядки аккумулятора. Он должен быть подключен к Процессор последовательный порт лежит на покупателе материнская плата для того, чтобы получить Rx штыревое соединение.
