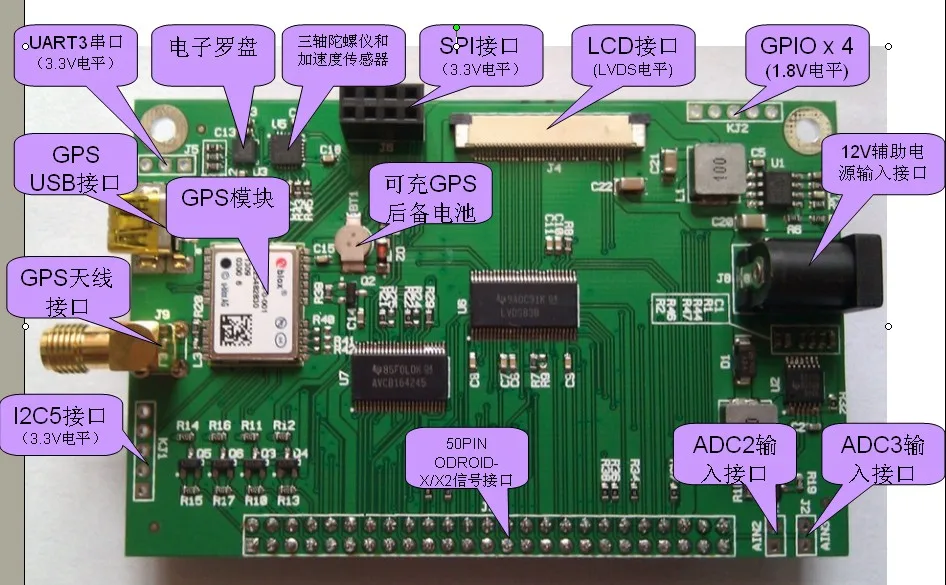

Для ODROID X/X2 Плата расширения интерфейса плата поддерживает ЖК дисплей SPI I2C UART GPIO GPS

В ODROID-X/ODROID-X2 интерфейс Плата расширения, расширяя ЖК-дисплей экран дисплей интерфейс позволяет использовать изделие целый все доступные интерфейсы ODROID-X/X2, и делает переход от 1,8 V до 3,3 V к I2C, уровни интерфейса SPI и UART делают его более широким и универсальным. Плата разработана специально с gps-модулем, электронным компасом, трехосевым датчиком ускорения и гироскопом, что значительно повышает воспроизводимость платы OIDROID-X/X2.

Чтобы упростить использование расширенной пластины, схема 5V boost специально разработана на плате. Когда блок питания OIDROID-X/X2 5 в имеет достаточный источник питания, плата расширения и ЖК-экран могут использоваться нормально без внешнего источника питания. Когда блок питания 5 В не может удовлетворить потребности ЖК-экрана и устройства расширительной платы, ему может помочь вспомогательный источник питания. Входное напряжение интерфейса источника питания составляет от 9 до 12 В, а источник питания удлиняется на расширительную панель и ЖК-экран индивидуально.

Подводя итог, расширенная плата выходит далеко за рамки оригинальной платы расширения LCD с точки зрения функции, растяжимости, универсальности, удобства и гибкости использования. Это Расширенный инструмент для хакера OIDROID-X/X2.

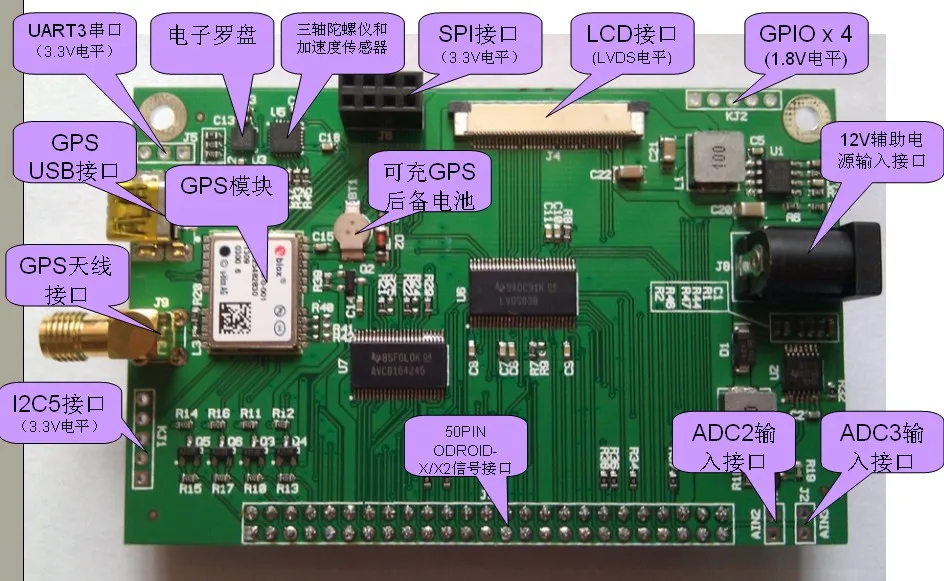

Ниже приводится описание интерфейса и основного модуля на расширительной плате.

Характеристики оборудования платы расширения следующие:

1, увеличения доступного пространства LVDS уровень ЖК-дисплей экранный интерфейс подходит для подключения 10 дюймов или 14 дюймов ЖК-дисплей экран с разрешением 1366x768.

2, UART3 последовательный порт 3,3 В уровня, по умолчанию используется для подключения GPS модуль. Когда gps-модуль выводит информацию через собственный интерфейс USB, последовательный порт UART3 может использоваться для подключения других устройств через контактный разъем J5.

3. Встроенный gps-модуль UBLOX, который имеет быструю скорость поиска и высокую точность, может быть подключен к нижней плате через последовательный порт UART3 или интерфейс USB.

4, бортовой электронный компас, трехосевой датчик ускорения и гироскоп используется для разработки приложений, связанных с движением.

5, увеличения доступного пространства 3,3 V Уровень прерывания входного сигнала I2C5 интерфейс, может использоваться для подключения I2C устройств, таких как сенсорный экран;

6, SPI интерфейс увеличения доступного пространства 3,3 V Уровень прерывания входной сигнал может быть использован непосредственно подключить nrf24L01 беспроводного модуля и других SPI интерфейс устройств.

7, расширить GPIO интерфейс 4 1,8 V уровней, оставляя пользователей со своим собственным контролем.

8. Расширьте два входных порта ADC AIN2 и AIN3 для поддержки ввода аналогового напряжения.

9. На плате есть схема увеличения 5 В, которая может быть применена к подсветке ЖК-экрана непосредственно после питания 5 В от нижней платы. В то же время, 3,3 V 3A DCDC дает мощность ко всем устройствам и интерфейсы на плата расширения (в том числе ЖК-дисплей экран схема), И экономит проблемы расширения источника питания за пределами платы; Когда источник питания недостаточен в блоке питания 5 В. Плата расширения также может вводить мощность от 9 до 12 В через вспомогательный интерфейс источника питания для реализации блока питания отдельно. При упрощении источника питания расширительной платы, он также сохраняет гибкость индивидуального источника питания.
