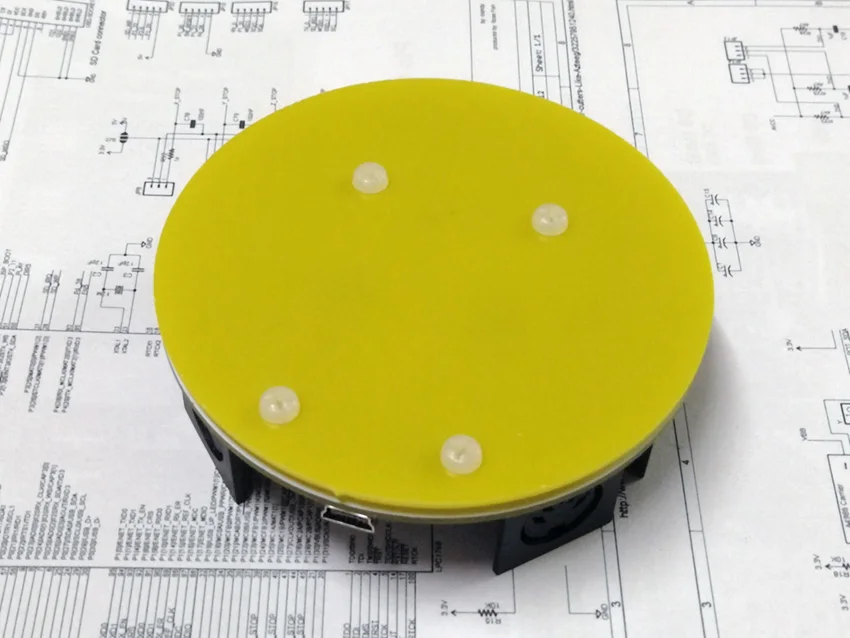

Концентратор средней длины AZSMZ 6 позиционный миди концентратор с модулем

Концентратор средней длины AZSMZ 6 позиционный миди концентратор с модулем

Midihub представляет собой компактное и универсальная 6-way миди splitterand миди beat тактовый генератор.

Он был разработан, чтобы быть «руки на» и был разработан с MIDI jam sessions в виду, но является универсальным инструментом в любой MIDI setup.

Питание: концентратор питается через разъем mini USB. Вы можете подключить его к компьютеру, питанию usb-хаб или к стандартному 5 вольтовому USB зарядному устройству/источнику питания. USB предназначен только для питания, никаких драйверов не требуется, и устройство не будет отображаться на вашей операционной системе.

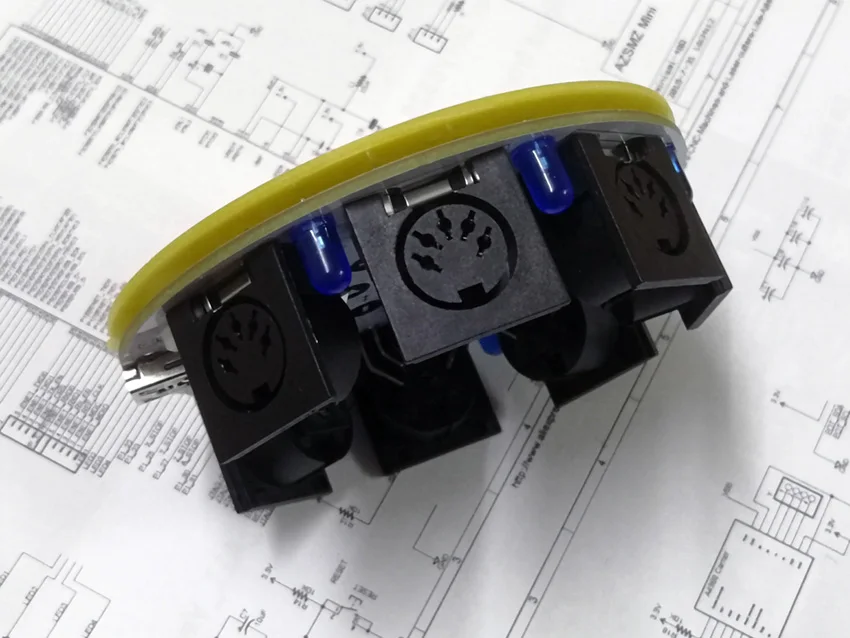

MIDI выходы: концентратор оснащен одним входом MIDI (напротив разъема USB) и шестью идентичными выходами MIDI (три на каждой стороне входа). Подключите выходы MIDI к входам до шести подчиненных устройств MIDI с помощью стандартных кабелей MIDI.

MIDI вход: при желании Подключите MIDI Контроллер/секвенсор к входному разъему (средний MIDI разъем, противоположный USB разъему). Примечания и т. Д., полученные на входе будут отправлены на все slave устройства.

Светодиоды: функция, назначенная каждому из шести светодиодов, зависит от выбранного режима и описана ниже.

Кнопки: верхняя кнопка (воспроизведение) используется для запуска и остановки функции MIDI-часов. Нижние кнопки (минус и плюс) используются для изменения BPM. Каждая кнопка имеет дополнительные функции, описанные ниже.

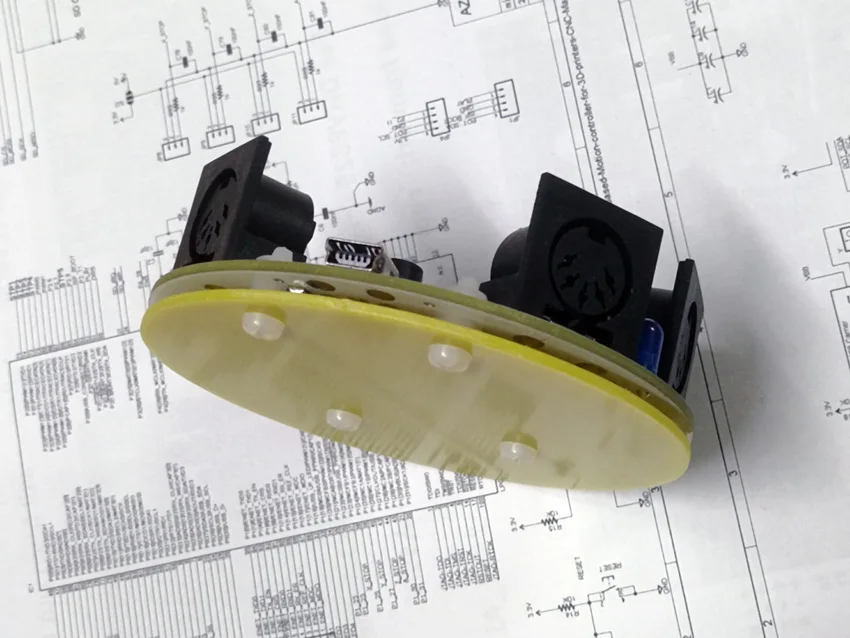

Порт программирования: ряд отверстий ниже usb-разъема позволяет перепрограммировать прошивку, загруженную на микроконтроллер концентратора PIC16F1825. Необходим подходящий программист PIC (e.g. PICKit)

Режим BPM: концентратор включается в этом режиме, начиная с приостановленного состояния. При остановке четыре светодиода мигают по выбранному BPM. Начальный BPM составляет 120.

Нажмите кнопку PLAY, чтобы начать работу концентратора. При беге все шесть светодиодов освещаются в велосипедном узоре в режиме BPM. Нажмите кнопку воспроизведения снова, чтобы приостановить работу концентратора.

При запуске midihub отправляет сообщения MIDI clock на все шесть выходов. При запуске отправляется сообщение MIDI START и сообщение MIDI STOP при задержке.

В любое время, когда в этом режиме, кнопки минус и плюс могут быть использованы для изменения BPM в +/-1 BPM шаги. Кнопки автоматически повторяются в течение примерно 1 секунды. Нажмите обе кнопки вместе, чтобы сбросить BPM до 120.

BPM можно отрегулировать от 30-300bpm и точно до 1% (точность внутреннего осциллятора микроконтроллера)

Коснитесь режима темпа: чтобы войти в режим темпа, удерживайте минус и немедленно нажмите и отпустите кнопку воспроизведения. Теперь нажмите кнопку «минус» в желаемом темпе, нажав от 2 до 6 раз (больше нажатий увеличит точность ввода). Светодиоды подсчитывают каждый кран, и темп будет регулироваться при нажатии.

Нажмите режим tempo, пока не нажмете кнопку PLUS. Вы можете сделать несколько входов темпа нажатия без необходимости повторять минус> комбинацию воспроизведения.

Режим разделения только: в этом режиме концентратор не генерирует midi-часы, но продолжает разделять MIDI-вход на выходы. Светодиоды светятся, чтобы «визуализировать» данные MIDI. Чтобы перейти в режим «только разделение», удерживайте кнопку «плюс» и немедленно нажмите и отпустите кнопку «воспроизведение». Для выхода из режима разделения и повторного включения часов нажмите кнопку минус.

MIDI Thru: MIDI thru (от входа до выхода) активен в любое время, за исключением случаев, когда специально отключен через меню параметров.

Меню опции: чтобы войти в меню опции, нажмите кнопки пуск/минус/плюс вместе. Настройки сопоставляются с каждым из шести светодиодов в соответствии с их положением следующим образом:

Позвольте средней длины в реальном времени

Сообщения (е. Г. Часы)

Для перехода от ввода к выходу (по умолчанию: выключено) выберите светодиодный уровень яркости из одного из шести вариантов.

(По умолчанию: максимум)

Разрешать не в реальном времени сообщения MIDI (e.g. Примечания, cc) для перехода от ввода к выходу (по умолчанию: ON) включите «тихий режим», в котором используются только два верхних светодиода в качестве индикаторов в режиме часов. (По умолчанию: выключено)

Отправка сообщений MIDI START и STOP в режимах часов (по умолчанию: ON)

Включить "визуализацию"

Трафика MIDI thru только в режиме разделения (по умолчанию: вкл)

Нажмите кнопку «плюс», чтобы выбрать настройку (указанную при мигании соответствующего светодиодный индикатор) и нажмите кнопку «минус» для выбора между значениями (вкл, выкл или уровень яркости). Нажмите кнопку воспроизведения снова, чтобы выйти из меню.
