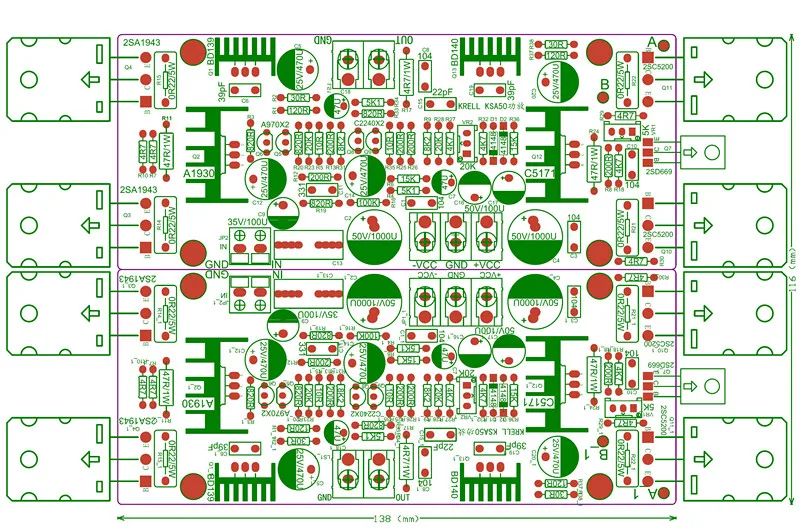

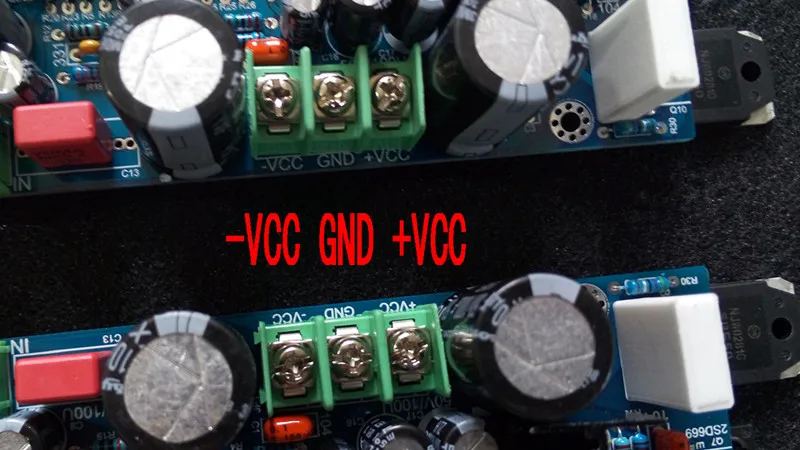

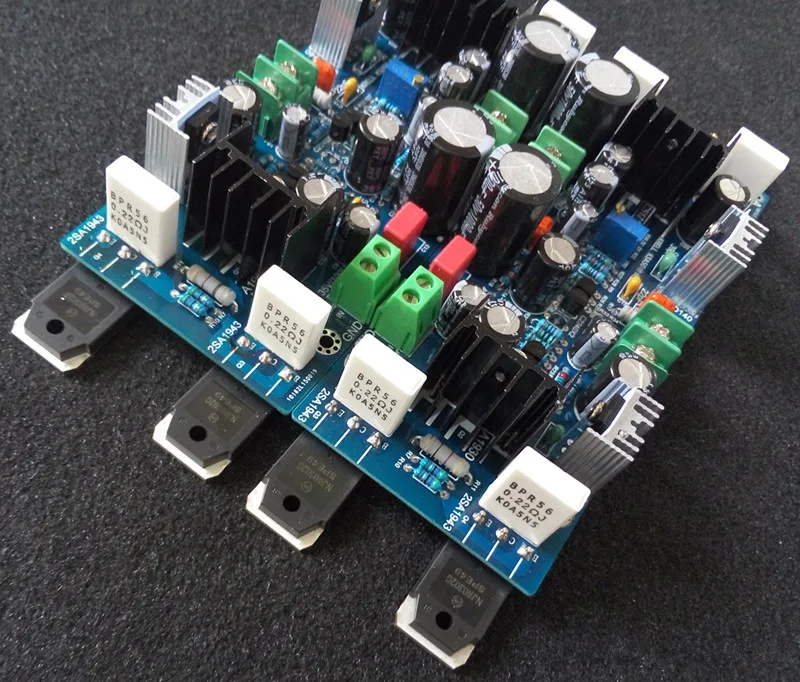

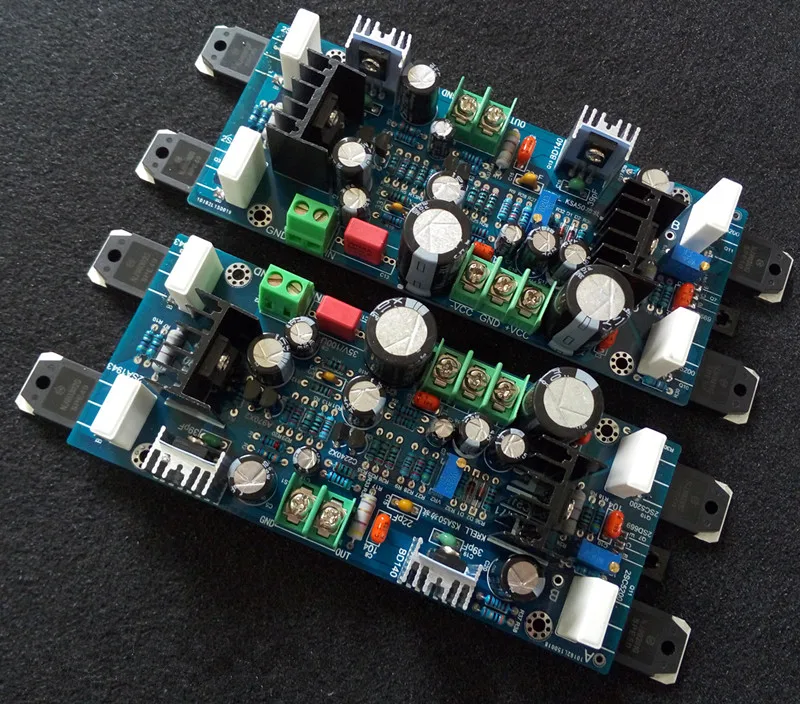

Введение:   Krell KSA50 и KSA80 были одобрены как усилители Krell, которые создали ощущение на рынке. KSA50 является первым усилителем Krell и также является вершиной его дома. Основатели Threshold and Pass, известный дизайнер звука из Соединенных Штатов, и г-н Нельсон Пасс, который обладает рядом патентов на проектирование цепи, мы очень искренне общались на известном аудио-сайте DIYAudio за рубежом:   Дополнительные дифференциальные входы, транзисторы 2SC2240, 2SA970, BD139, BD140, нажимные трубки: 2SC5171, 2SA1930   Силовая трубка на выбор: 2SA1943 2CS5200/NJW0281 NJW0302   Ввод в эксплуатацию шаги: 1) после завершения сварки установите теплоотвод (обратите внимание, что трубка и теплоотвод должны быть изолированы), отрегулируйте VR1 (5 K прецизионный регулируемый резистор) так что статический ток составляет около 100 мА, VR1 против часовой стрелки статический ток становится больше, по часовой стрелке уменьшается! Перед включением рекомендуется покрутить несколько по часовой стрелке! Безопасность! Не устанавливайте резистор! То есть, напряжения в точках А и В около 22 мВ (R22 выходное сопротивление 0,22 Ом делится на это значение сопротивления-это ток тишины), а, B испытательное отверстие печатной платы, отмеченное выше, точка расположена слева от R22, точка B-справа от R22 2) Отрегулируйте среднюю точку до нуля и отрегулируйте VR2 (20 K плотно Регулируемое сопротивление) так, чтобы выход (OUT) был близок к нулю милливольтам к земле (т. Е. через выходные клеммы усилителя) Примечание: Если клиенту необходимо выполнить высоковольтный источник питания (более постоянного тока +/-50 в), просто снимите отделочных конденсаторов C2 и C4 (в комплекте идет с алюминиевой крышкой, 50В/1000 мкФ Рубин электролитический конденсатор с алюминиевой крышкой) к высокого напряжения, Описание параметров: 1. Частотная характеристика (-3 дБ): 20 Гц-20 кГц 2. Чувствительность на входе: 1,2 в 3. Гармоническое искажение: <0.002% 4. Отношение сигнал-шум (Взвешивание):> 98 дБ Размер печатной платы: 57X138 мм Напряжение питания: DC двойной 18-50 в (выше напряжение нужно изменить фильтр конденсатора значение напряжения), рекомендуется +-35 или около того Мощность: 150 Вт (THD + N <0.3% общее гармоническое искажение), DC +-50 в, измеряется при 4 евро нагрузке; Обратите внимание, что этот источник питания является двойным источником питания постоянного тока после выпрямления и фильтрации. Это не прямой трансформатор на выходе переменного тока.
