LME49810 400 Вт 1 0 канальный сервопривод постоянного тока класса А Плата усилителя

LME49810 Введение:

LME49810 установлен 300 Вт моно усилитель плата NS последний LME49810 Драйвер IC в качестве ядра, с различными выходным уровнем мощности трубки используется в сочетании, чип LME49810-это высокая степень звука монозвукового усилителя мощности, наиболее подходящий для любителей аудио и профессиональной аудиосистемы. Уникальная особенность чипа LME49810-это Встроенная Зажимная схема Baker, которая гарантирует, что выход усилителя не насыщается во время овердрайва, потому что аудиосигнал высокого уровня проходит через «мягкое вырезывание» после любого нежелательные аудио ложный сигнал будет подавлен. Функция «Soft clipping» очень полезна, потому что использование старомодного твердотельного усилителя, в частности, будет легко из-за сильного обрезания и производства аудио ложного сигнала.

LME49810 Плата усилителя мощности для моноконструкции, состав двухканальной платы усилителя мощности, каждый канал использует LME49810 + пять пар силовых труб (биполярный транзистор и MOSFET pin совместимый) дизайн, левый и правый канал PCB симметричная структура выбор PCB толщиной 2 мм лист высокого качества.

LME49810 чип основные параметры:
Широкий диапазон напряжения ± 20 в до ± 100 в
Коэффициент конверсии с алюминиевой крышкой, 50В/мкс
Ток привода 60 мА (typ)
Коэффициент отклонения пульсации (f = DC) 110 дБ
Общее гармоническое искажение + шум (f = 1 кГц) 0,007

Особенности конструкции платы усилителя мощности:
Усиление напряжения с помощью LME49810, с использованием Toshiba original 2SA1930 / 2SC5171 для усиления тока предпривода
Использование TL071 для сервопривода постоянного тока, отменяет отрицательные отзывы конденсатора, действительно усиление постоянного тока
Текущая Выходная фаза с пятью парами силовой трубки Toshiba 2SA1943 / 2SC5200, Выходное Сопротивление низкое, предел мощности большой, ближе к идеальному усилителю; силовая трубка также может быть настроена в соответствии с потребностями клиента.
Существует идеальная схема защиты от среднего напряжения, схема защиты от задержки динамика, основной чип с использованием японского производства UPC1237, интегральная схема стабильна и надежна.
Плата усилителя мощности с защитой от температуры, когда плата контроля температуры цепи для обнаружения мощности усилитель платы теплоотвод температура превышает 75 градусов, плата усилителя автоматически выключает выходной сигнал, а ток трубки усилителя минимизируется, тем самым эффективно защищает плату усилителя мощности, До тех пор, пока температура радиатора не опустится до 75 градусов ниже, сторона усилителя мощности вернется к нормальной работе, без вмешательства человека.
Уровень напряжения/уровень тока источник питания отдельно разработан, усилитель напряжения питания с низким внутренним сопротивлением с параллельным подключением источник питания, чтобы избежать уровня тока динамических колебаний мощности удара первого уровня, чтобы минимизировать звуковой краситель.
Двухсторонняя 2 мм Стеклянная плата PCB дизайн, 1% Прецизионные Металлические пленочные резисторы, Соединенные Штаты слюды конденсаторы, Германия эро тонкие Матричные конденсаторы, французские высоковольтные электролитические конденсаторы, все основные ключевые компоненты для обеспечения нового оригинального импорта, положить конец вторичным товарам.
Размер печатной платы: 298,5x93,5 мм

Электрические характеристики:
Рабочий статус: класс А
Выходная мощность: 400 Вт * (4 Ом) <* В = ± 60 в>
Рабочее напряжение: Рекомендуемое напряжение привод этап DC ± 65 в/ток выходной этап DC ± 55 в, защита динамика: AC 20-24 В
Входной интерфейс: моно вход сигнала
Выходной интерфейс: моно Выход динамика
Режим электропитания: Двойной режим электропитания, привод напряжения и выходная мощность тока отдельно

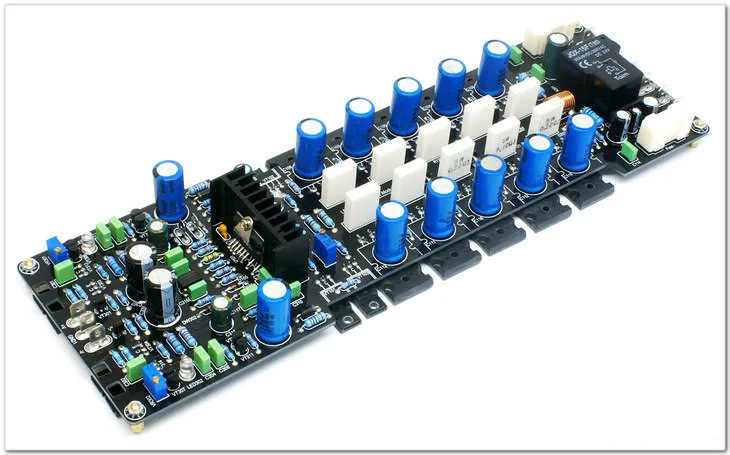

Чертеж продукта 1

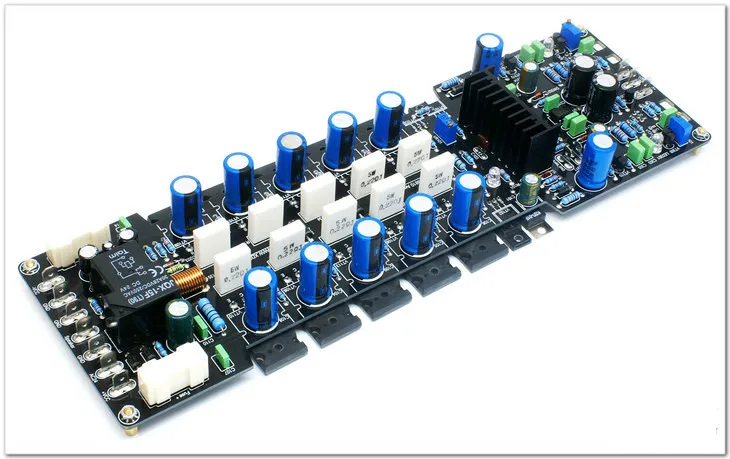

Рисунок изделия два:

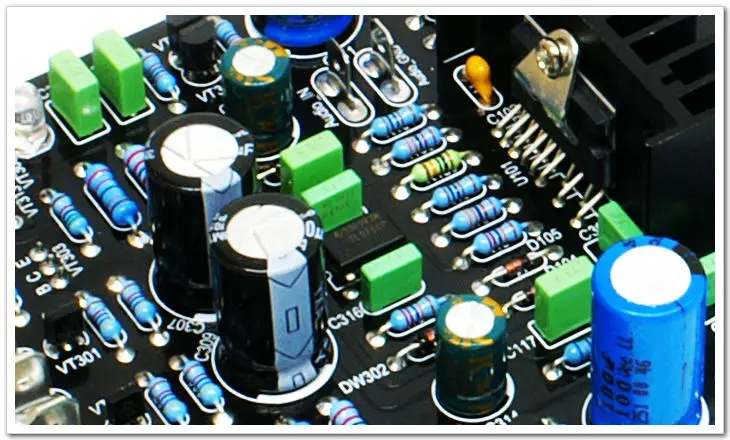

Детали продукта, очень Профессиональная технология производства и обработки, приятная для глаз.
