Для PKE STM8 низкочастотный Пробуждение AS3933 обучение плата разработки KEELOQ код

Для PKE STM8 низкочастотный Пробуждение AS3933 обучение плата разработки KEELOQ код

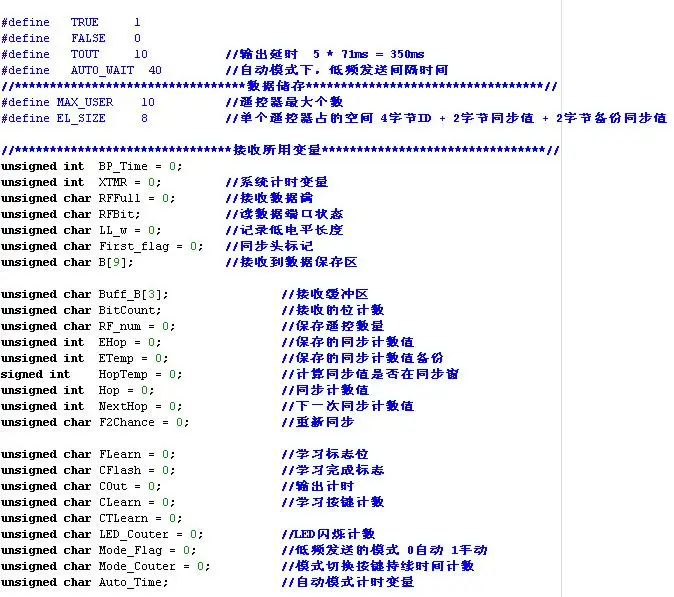

Исходный код написан с помощью стандартной библиотеки IAR_STM8.

Высокочастотные данные HCS300/301, режим кодирования-это стандартный режим, а скорость передачи данных-400us.

Высокочастотный HCS300/301 анализ данных, режим кодирования является стандартным режимом, скорость передачи данных 400us.

Схема использует STM8F103 в качестве базовой станции master, и пульт дистанционного управления принимает STM8L051 + AS3933 + HCS300/301 ..

Базовая станция посылает низкочастотный сигнал wake-up 125K, AS3933 определяет обратное Пробуждение STM8L051, И S0/S1/S2/S3 отправляет высокочастотные данные HCS300/301 S0/S1/S2/S3 после пробуждения STM8L051, И декодирует базовую станцию после высокочастотного приема сигнала. Встроенный сборщик программы декодирования KEELOQ также трансформируется в IAR_STM8, декодируя набор данных KEELOQ около 15 мс, в 3-5 раз быстрее, чем аналитическая скорость чистого C; секция сборки является циклической операцией сдвига, а также обеспечивает чистый метод реализации C (низкая эффективность, только ссылка).

1.MCU Модель: STM8S003/103, Внутренний RC

Two433Mhz Супергетеродинный приемный модуль: SYN480.

3. Низкочастотная wake-up антенна передачи.

4. Индикация выходного состояния.

Пять низких частот выбор напряжения wake-up антенны: DC 5/12V.

6. Плата переносит USB в TTL для реализации связи и питания.

7. Расстояние пробуждения 1 - 6 м

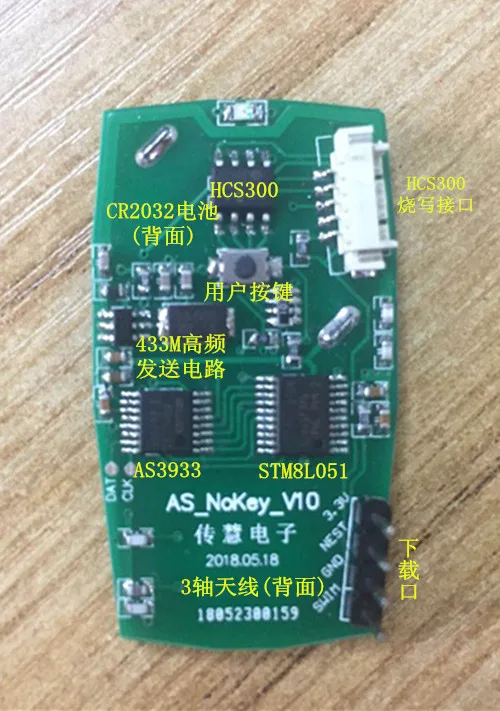

Пульт дистанционного управления:

1. Модель MCU: STM8L051.

Модуль передачи Two433Mhz: SYN113/115.

3. Низкочастотная приемная антенна x/y/z.

4. Кнопки дистанционного управления.

5. Интерфейс загрузки (HCS300/301, плавать).

6. Аккумулятор кнопки CR2032 (seat),Требуется, чтобы без батареи Shun Feng express.

7. Расстояние пробуждения; 1 - 6 м

8. Мощность в режиме ожидания: 2-4ua.

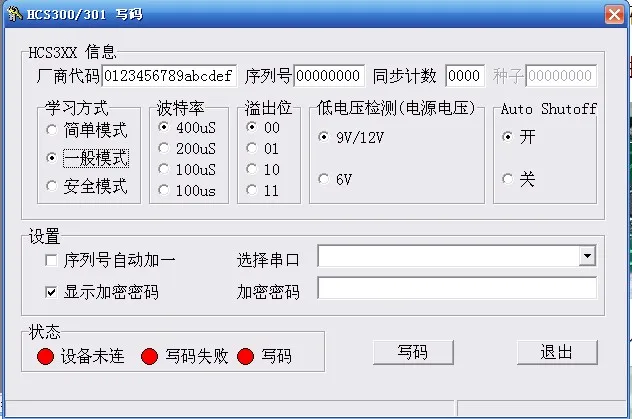

HCS рулон кода чип сжигания программного обеспечения:

Процесс работы:

1. Аккумулятор CR2032 установлен на плате базовой станции, и плата отправки подключена к компьютеру с помощью мобильной передачи данных Android (или питания DC12V вставляется).

2. Приемная пластинаИдеальное расположение антенны параллельно приемной антенне (самое дальнее расстояние).

3. Включите выключатель питания, плата базовой станции подключена, плата базовой станции начинает отправлять сигнал пробуждения (плата базовой станции 433 радиочастотная подготовка принимает пульт дистанционного управления, плата возврата данных время ожидания составляет около 4S без звукового сигнала реле данных не перемещается), Когда сигнал пробуждения LF отправляется, светильник индикатора исследования горит один раз, и один чип STM8 вызывается после того, как плата дистанционного управления получает сигнал пробуждения. Пробуждение, в то же время через радиочастотную передачу 433M, микроконтроллер контролирует S0/S1/S2/S3 pin чипа крена HCS300/301, И запускает HCS300/301 для отправки данных. Плата базовой станции декодирует полученные данные. После того, как проверка является законной, выходной индикатор и звуковой сигнал 1-3.

4. Ручной режим: базовая станция загрузки по умолчанию автоматический режим (интервал 4S цикл отправляет сигнал LF), удерживайте кнопку Auto_Key, затем откройте.

Источник питания базовой станции, звуковой сигнал после звука, режим ручного изменения свободного режима и автоматическое переключение режима. Руководство по эксплуатацииМодель

Сигнал LF не будет отправлен автоматически, и потребуется короткое нажатиеAuto_KeyКнопка, отправьте сигнал LF еще раз, а затем подождите

Будут получены высокочастотные данные (ожидание 4S).

5. Примечание: причина, по которой Базовая пластина не двигается после получения 4S:

1). Расстояние приемника далеко (плата является испытательной платой, фактический эффект высокочастотного дистанционного управления плохой, некоммерческий уровень используется только для тестирования, И он не используется для оценки производительности тестовой платы. Конечно, низкочастотный тест корреляции Соответствует применению и фактическому объему проекта. Необходимо обратить внимание на соответствие антенны резонансной емкости для дальнейшего повышения LF-эффекта. "В результате происходит шаг за шагом 32PF в AS3933Резонансная Емкость).

2). Пульт дистанционного управления учится и учится снова?

6. Контроль общего процесса: плата дистанционного управления пробуждается- - > Контроль HCS300/301 кодированный 433M send - > 433M принимающий сигнал плата трансмиссии-> проверка базовой станции получает законность данных- - > индикатор открытия, зуммер.

7. Подробные инструкции по эксплуатации. Пожалуйста, запросите инструкции, которые немного отличаются от приведенных выше, но примерно одинаковый способ работы.

Список поставки:

1. Базовая станция и пульт дистанционного управленияОдин.

2.HCS писатель.

3.CR2032Аккумулятор кнопки (Shun Feng не отправляется).

4,125 кГцАнтенна передачи (На плате базовой станции).

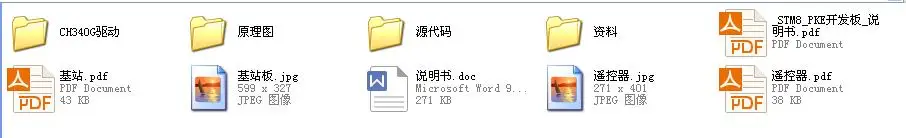

5.Схематическая схемаПечатная платаСхема, исходный код Отправка почтой, помните почтовый ящик.

Особое внимание:

1. Пожалуйста, тщательно проверяйте после получения контрольной платы. Если оборудование неисправное или неудовлетворительное, пожалуйста, свяжитесь с продавцом, чтобы решить эту проблему.

2.После испытания на удовлетворениеПопросите продавца снова создать Совет по развитиюСхематическая схема, схема PCB, исходный код, после отправки, он не будет принимать какие-либо требования к возврату, надеемся на понимание! Мы должны тщательно рассмотреть перед отправкой данных, чтобы не причинять вам ненужных потерь.
