Характеристики
0-20 мА/4-20 мА/0-5 В/0-10 В/+ 10 в аналоговый выходной коллекционный Модуль RS485 MODBUS |
История изменения цены
*Текущая стоимость 7 026,44 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-06-2026 | 8361.29 руб. | 8779.38 руб. | 8570 руб. |
| Mar-06-2026 | 8291.29 руб. | 8706.3 руб. | 8498.5 руб. |
| Feb-06-2026 | 6956.66 руб. | 7304.6 руб. | 7130 руб. |
| Jan-06-2026 | 8150.92 руб. | 8558.71 руб. | 8354 руб. |
| Dec-06-2025 | 7096.2 руб. | 7451.69 руб. | 7273.5 руб. |
| Nov-06-2025 | 8010.76 руб. | 8411.98 руб. | 8210.5 руб. |
| Oct-06-2025 | 7939.39 руб. | 8336.3 руб. | 8137.5 руб. |
| Sep-06-2025 | 7869.5 руб. | 8262.35 руб. | 8065.5 руб. |
| Aug-06-2025 | 7799.75 руб. | 8189.95 руб. | 7994 руб. |
Описание товара
Моднявка = ckeditor
Глава 1 Введение продукта
1. Краткая информация
MB8AO 8Дорожный аналоговый выходной модуль, 8 0-20 мА, 4-20 мА, 0-5 В, 0-10 в аналоговый выходной сигнал; через изоляцию интерфейса RS485 можно управлять выходом данных 8AO; модуль с использованием Modbus-RTU связи, может непосредственно адаптироваться к PLC, DCS и внутренней конфигурации программного обеспечения.
Выход сигнала, источник питания и электрические сигналы связи RS485 изолированы друг от друга, эффективно ограничивают все виды режимов и общих помех, обеспечивая точность данных, и обеспечения надежной работы модуля.
Две. Характеристика
1. Используется стандартный протокол Modbus-RTU.
2. Типы входного сигнала каждого канала могут быть установлены в соответствии с их собственными потребностями..
3. Выходной Тип сигнала разработан без перемычки и может быть установлен с помощью программного обеспечения тестирования. Не нужно открывать корпус, чтобы настроить перемычки, поэтому это очень удобно для пользователей..
4. Модуль аналоговой выходной мощности встроен в изоляционный DCDC модуль без дополнительной аналоговой выходной мощности.
5. AOАналоговый выход режим
| Модуль функция режим | Функциональные характеристики |
| Нагрузки предварительно режим | 1. Аналоговый выход [1]AOНачальное значение может быть установлено для загрузки значения, которое загружено по умолчанию.0Соотношение цена/качество. 2. Когда модуль находится на электричестве, аналоговый выходAOЗагрузка [AOНачальная стоимость электроэнергии. |
| Нагрузки минимального значения режим | 1. Блок питания модуля постоянно отслеживается. Когда модуль выключен, текущее хранилище записывается.AOВыходное значение канала. 2. Когда модуль снова включен, аналоговый выходAOЗагрузите последнее значение перед выключением питания. |
6. Безопасность: сбор сигналов, выход сигнала, источник питания, связь RS485 и электрические сигналы изолированы друг от друга.
7. Защита связи: Интерфейс выхода сигнала связи RS485 принимает перенапряжение и двойную защиту от перегрузки по току.
8. Тип выходного сигнала и формат связи могут быть установлены программным обеспечением.
9. Защита от полярности и перегрузки по току.
Три. Техническими показателями
| Проект | Параметр |
| AO Выходной сигнал | 1Выходной канал: 8-канальный видеорегистратор для изоляции аналоговым выходом 2Тип выходного сигнала: 0-20 мА, 4-20 мА, 0-5 В, 0-10 в 4 аналоговых сигнала. 3Частота дискретизации: 8 каналов 5 мс могут быть обновлены один раз 4Разрешение: 12 бит 5.Точность: напряжения0.2%Электрический ток0.3% 6.Защита изоляционного напряжения: 1500 В |
| RS485 Коммуникационная мощность | 1Протокол передачи данных: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение и перегрузки по току двойную защиту. 3Скорость передачи данных: 1200BPS, 2400bps, 4800bps, 9600bps, 19200bps 4Контрольный бит: без проверки, проверки четности, нечетной проверки 5Режим настройки: адрес модуля, скорость передачи данных, паритет может быть установлен программным обеспечением. 6.Защита изоляционного напряжения: 1500 В |
| Размер модуля | A.Индивидуальный Размер модуля: 104 мм * 72 мм * 26 мм B.С клеммой и направляющей размером коробки: 124 мм * 72 мм * 45 мм |
| Способ установки | Стандартная установка направляющей DIN (35 мм направляющая или высокая и низкая направляющая) |
| Рабочая среда | Температура:-10 ~ + 55 C Влажность: 35 ~ 85% (без конденсации). |
| Рабочее Электропитание | 1Напряжение источника питания: 10 В ~ 30 в широкий диапазон питания. 2.С защитой от полярности и перегрузки по току. 3Потребляемая мощность: менее 3 Вт |

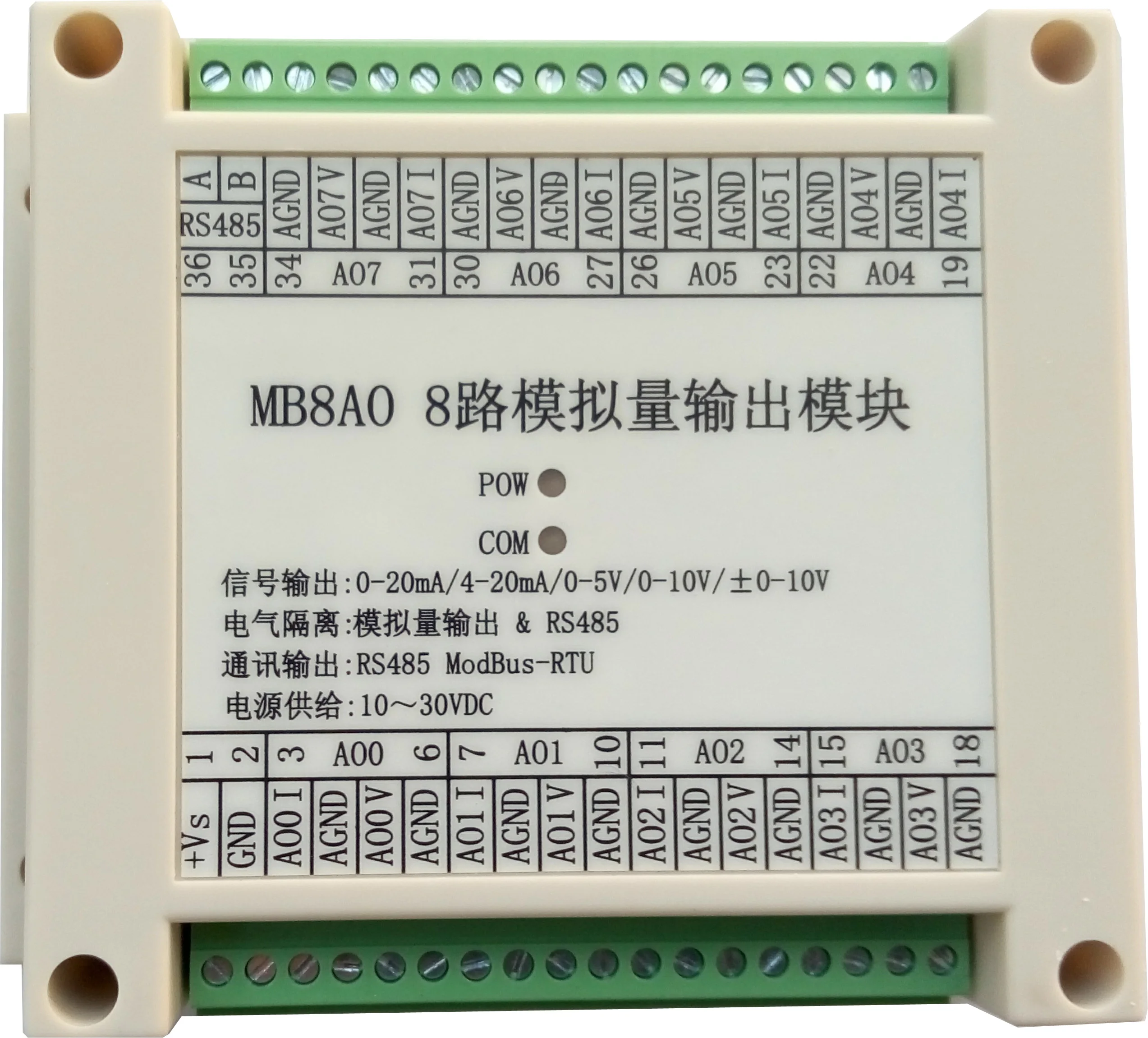

Четыре. Внешний вид продукта и схема периферийной проводки
Пять. Описание функции индикатора модуля и переключателя
1. POW/комплект;Модуль индикация рабочего состояния
A.Зеленый свет: модуль работает в рабочем состоянии. B. Красный свет: модуль имеет параметры конфигурации, необходимо включить снова.
2. TXD/RXD:Связь индикация состояния
A.Зеленый свет: коммуникация получает данные B. Красный свет мигает: модуль отправляет данные.
C.Зеленый свет всегда яркий: линия связи RS485 на данных + и данных-изменяется или соединение сломано.
3. Правый переключатель сброса модуля
A. Когда параметры связи (адрес модуля, скорость передачи данных, контрольный бит) не известны или не установлены по параметрам связи, мы не можем установить контакт с коммуникацией модуля. Решение заключается в том, чтобы сбросить параметры связи. Мы удерживаем переключатель сброса с изогнутым штифтом и не открываем его. Через 5 секунд модуль [POW/SET] Красный относится к свету, сброс выключен, и связь в это время. Параметры были сброшены. После выключения источника питания модуля параметры связи модуля были сброшены.
B. После сброса Параметры связи: 1, скорость передачи данных: 9600bps, Проверьте Бит: нет.

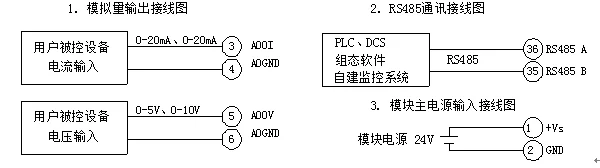

Шесть. Типичное применение Монтажная схема
Семь. Определение клеммы
| POS терминал | Название | Объяснить |
| POS терминал | Название | Объяснить |
| 1 | + Vs | Вход питания + | 19 | A04I | Аналоговый канал 4 выходной ток | |
| 2 | GND | Потребляемая мощность | 20 | AGND | Аналоговый выход | |
| 3 | A00I | Аналоговый канал 0 выходной ток | 21 | A04V | Аналоговый канал 4 Выходное напряжение | |
| 4 | AGND | Аналоговый выход | 22 | AGND | Аналоговый выход | |
| 5 | A00V | Аналоговый канал 0 выходное напряжение | 23 | A05I | Аналоговый канал 5 выходной ток | |
| 6 | AGND | Аналоговый выход | 24 | AGND | Аналоговый выход | |
| 7 | A01I | Аналоговый канал 1 выходной ток | 25 | A05V | Аналоговый канал 5 выходное напряжение | |
| 8 | AGND | Аналоговый выход | 26 | AGND | Аналоговый выход | |
| 9 | A01V | Аналоговый канал 1 выходное напряжение | 27 | A06I | Аналоговый канал 6 выходной ток | |
| 10 | AGND | Аналоговый выход | 28 | AGND | Аналоговый выход | |
| 11 | A02I | Аналоговый канал 2 выходной ток |
| 29 | A06V | Аналоговый канал 6 выходное напряжение |
| 12 | AGND | Аналоговый выход |
| 30 | AGND | Аналоговый выход |
| 13 | A02V | Аналоговый канал 2 Выходное напряжение |
| 31 | A07I | Аналоговый канал 7 выходной ток |
| 14 | AGND | Аналоговый выход |
| 32 | AGND | Аналоговый выход |
| 15 | A03I | Аналоговый канал 3 выходной ток |
| 33 | A07V | Аналоговый канал 7 Выходное напряжение |
| 16 | AGND | Аналоговый выход |
| 34 | AGND | Аналоговый выход |
| 17 | A03V | Аналоговый канал 3 выходное напряжение |
|
