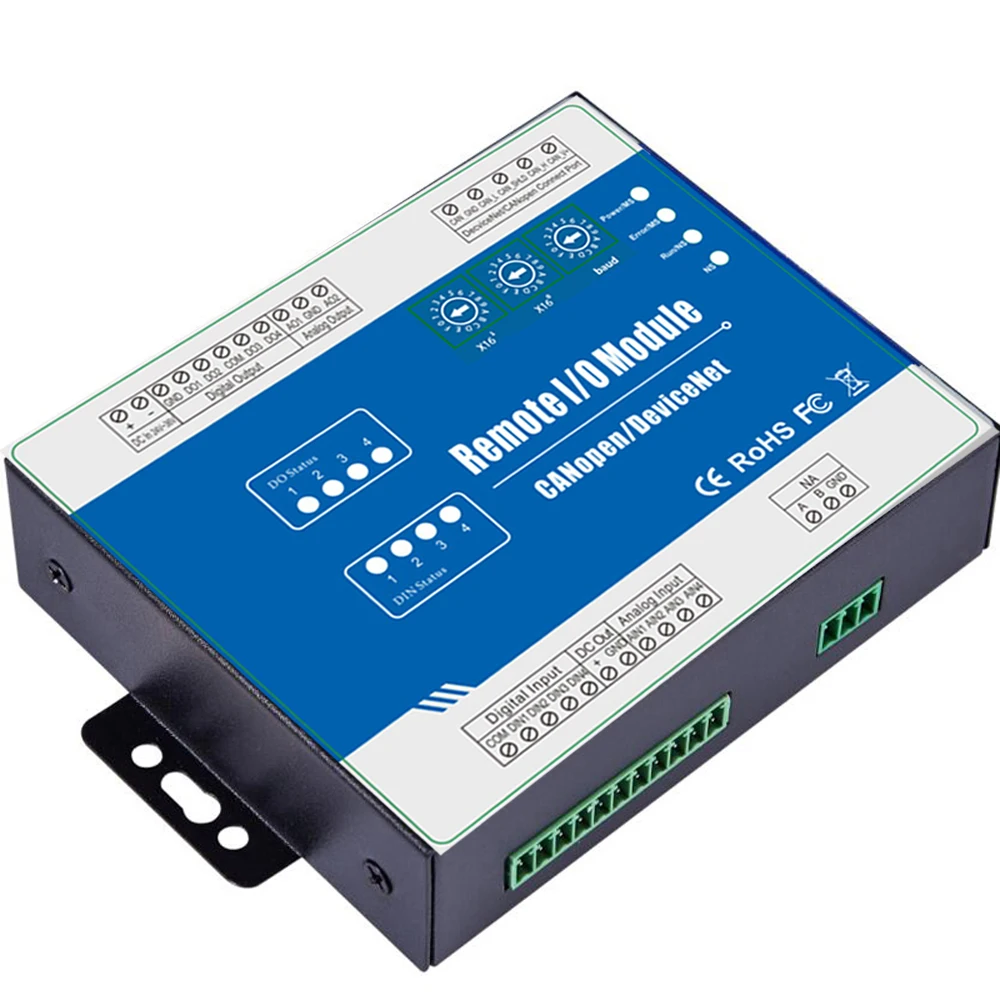

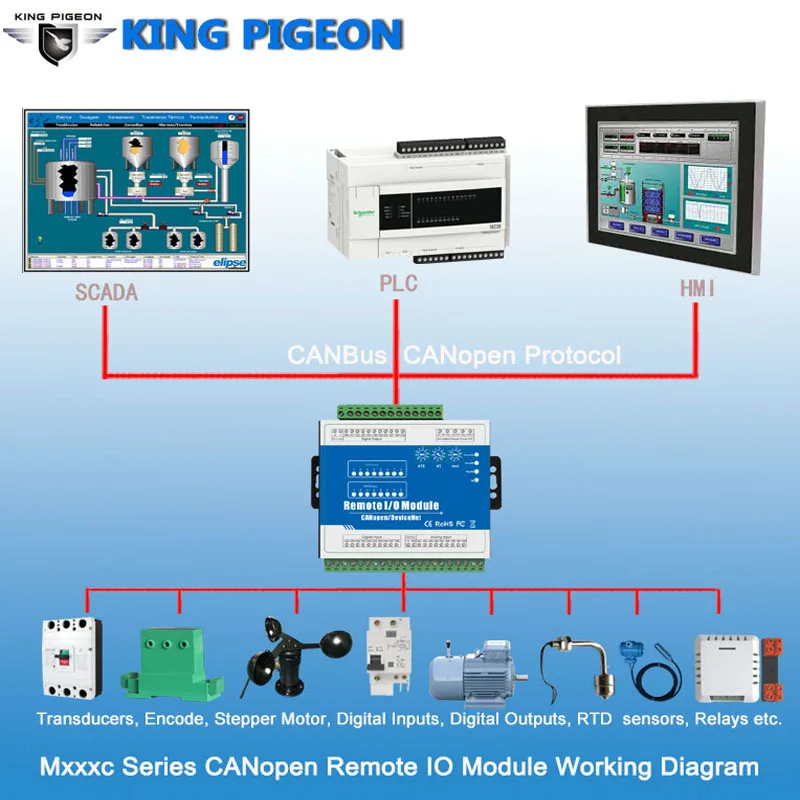

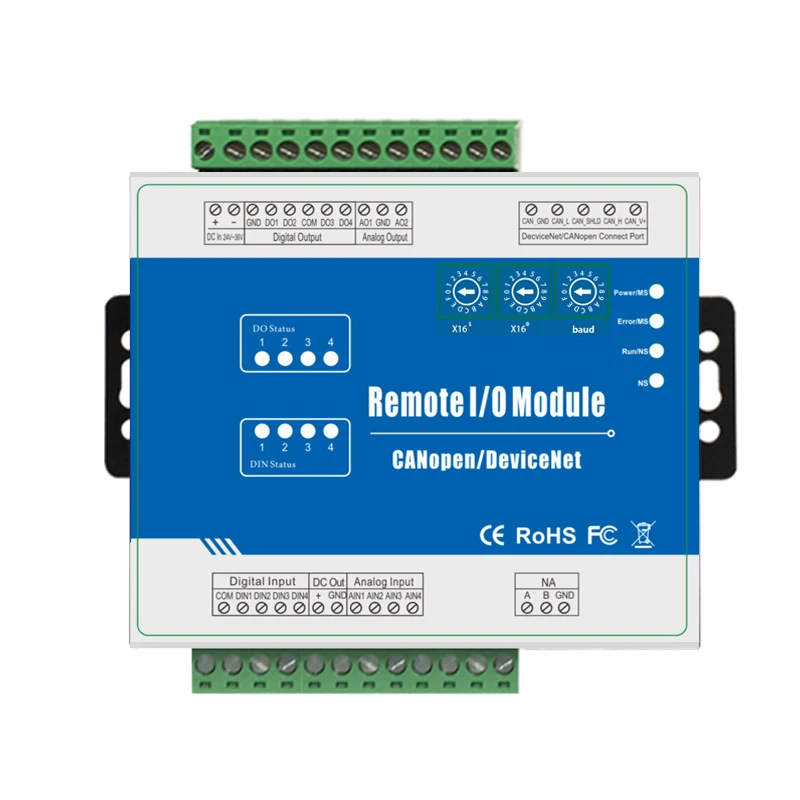

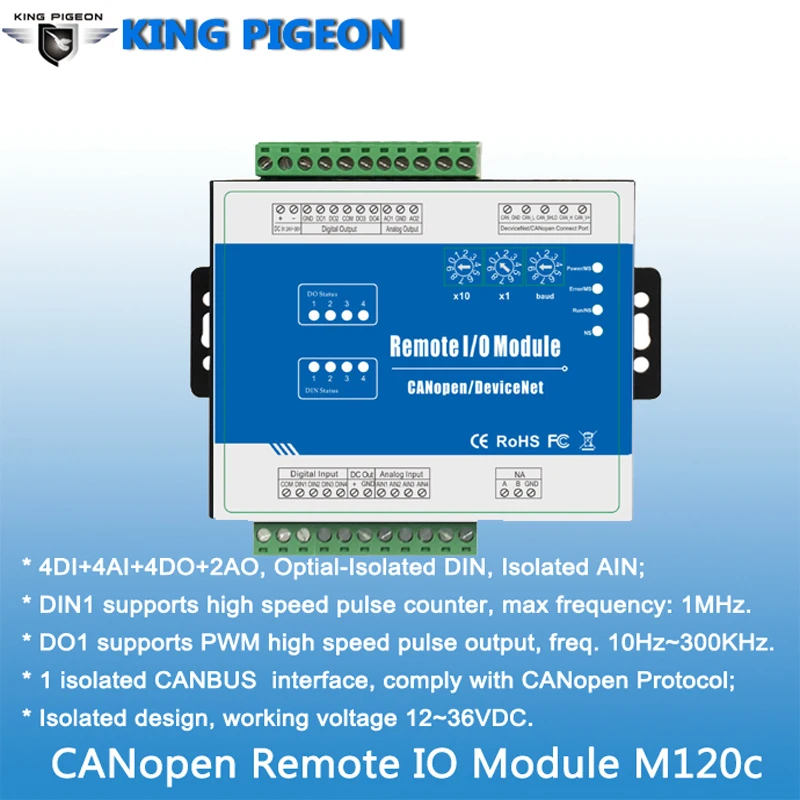

Модуль дистанционного ввода/вывода M120c CANopen-это промышленный класс, изолированный дизайн, высокая надежность, высокая стабильность И высокой точности система сбора и обработки данных, модуль Встроенный 32-бит высокопроизводительный микропроцессор обеспечивает Интерфейс CANBus. Он обеспечивает мульти I/O, поддерживает стандартный CANopen протокол, может быть преобразован в SCADA, OPC сервер, HMI и другие системы автоматизации. Это дизайн для работы в суровых промышленных условиях, Широко используется в различных промышленных автоматизации, системы мониторинга безопасности, автоматического измерения и Система управления.   Модуль дистанционного ввода/вывода M120c CANopen обеспечивает 4 оптически изолированных цифровых входа, DI1 поддерживает макс. 1 МГц Высокоскоростной импульсный счетчик, 4 изолированных 12 битных аналоговых входа, поддерживает 0 ~ 5 В, 0 ~ 10 в, 4 ~ 20 мА, 0 ~ 20 мА Аналоговый сигнал, 4 цифровых выхода, DO1 поддерживает 10 Гц ~ 300 кГц ШИМ Высокоскоростной импульсный выход, или Релейные выходы, 2 канала 12 бит Аналоговые выходы, поддерживает сигнал 0 ~ 10 В постоянного тока. Все I/O с высокой частотой выборки и специальной фильтрацией Для обеспечения его надежности 1) Встроенный 32-бит высокопроизводительный микропроцессор, встроенный сторожевой; 2) Широкий диапазон питания 24 ~ 36 В постоянного тока с защитой от перенапряжения и фазового разворота; 3) 1 интерфейс CANBUS, соответствует спецификации CANopen CiA301,CiA401; 4) только сервер группы 2 (не UCMM-способный); 5) Поддержка предварительно определенного комплекта подключения Master/Slave; 6) Поддержка пульса CANopen и сообщений о отключении; 7) предоставить EDS файл для стандартного CANopen master интерфейса; 8) 4 оптических изолированных цифрового входа, поддерживает макс. 1 МГц высокоскоростной счетчик импульсов; 9) 4 цифрового выхода или релейного выхода, поддерживает 10 Гц ~ 300 кГц Высокоскоростной импульсный выход; 10) DO1 поддерживает PWM выход; 11) 4 изолированный аналоговый вход переменного тока, 12 бит, поддерживает 0 ~ 20mA, 4 ~ 20mA, 0-5VDC, 0-10VDC; 12) 2 аналоговых выхода, 12-битное разрешение, поддержка 0-10 В постоянного тока; 13) Высокая частота выборки и специальная фильтрация для обеспечения надежности; 14) обеспечивает 1 канал 24 ~ 36VDC выход источника питания для внешнего устройства, экономя затраты на проводку; 15) светодиодный режим работы, с кнопкой сброса для сброса, простая установка на месте и ввод в эксплуатацию; 16) Использование металлической оболочки, класс защиты IP30. Металлический корпус и изоляция системы безопасности, особенно подходит для Промышленное применение в данной области; 17) Малый размер, L105 * W88 * H30mm, совместимый настенный монтаж и DIN35mm промышленная железнодорожная установка. Упаковочный лист:

CANopen M120C * 1

Примечание:

1.    Если модель обеспечивает цифровой вход, DIN по умолчанию Тип: влажный контакт, опционально: сухой контакт. Входной тип не может быть изменен после поставки от производителя. По умолчанию DIN1 является высокоскоростным счетным режимом, максимальная частота счетчика-1 МГц; Его можно изменить на низкоскоростной режим подсчета, открыв корпус и изменив внутренний джемпер. Если требуется сухой контакт, пожалуйста, обратите внимание при заказе, если DIN1 требует высокоскоростного импульсного счетчика, то должен быть влажный контакт.

2.    Если модель обеспечивает цифровой выход, тип DO по умолчанию: раковина, частота импульсного выхода 10 Гц ~ 300 кГц. Опционально: реле. Тип выхода не может быть изменен после поставки от производителя. DO1 поддерживает PWM Высокоскоростной импульсный выход, Выходной рабочий цикл от 10-90%; DO2 может использоваться для управления направлением шагового двигателя. Если требуется релейный выход, пожалуйста, обратите внимание при заказе, если DO1, DO2 используется для высокоскоростного импульсного выхода, то необходимо утонуть.
