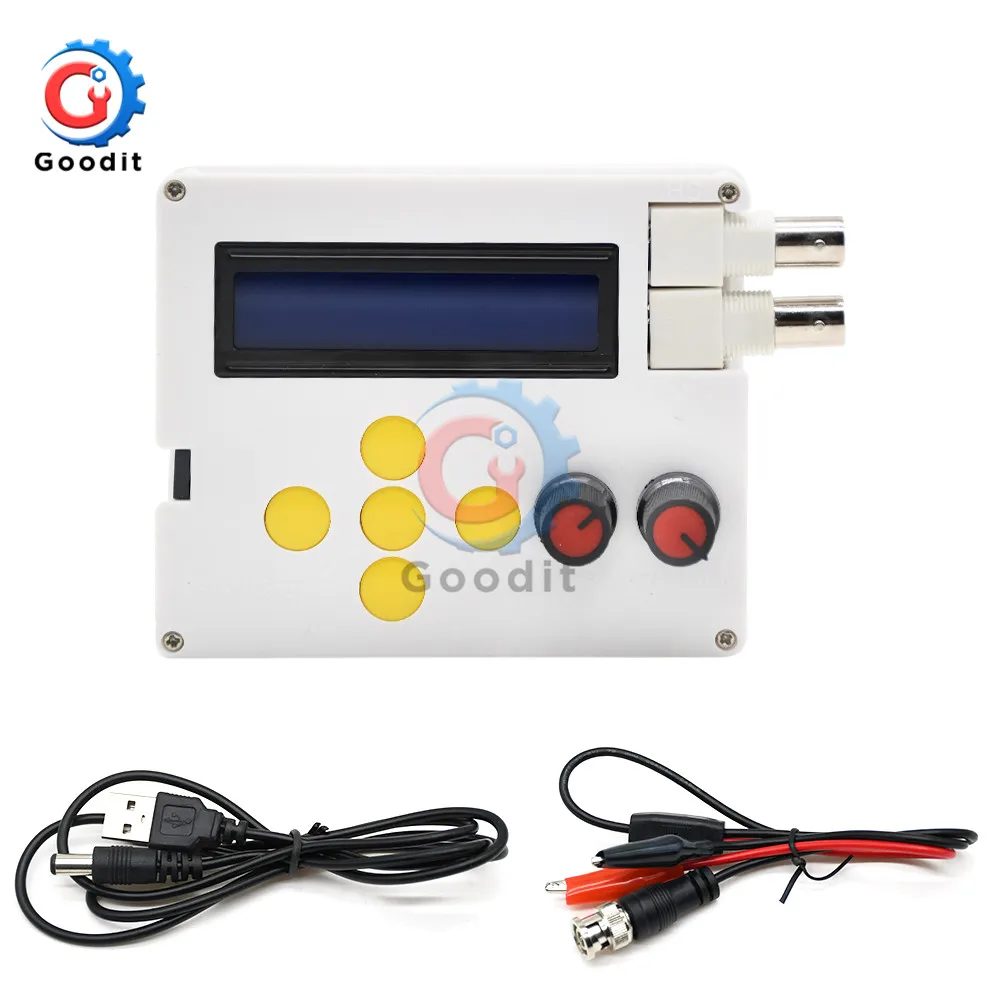

Генератор сигналов высокой точности цифровой DDS генератор синусоидальный
1 141,09 руб.
Новое поступление
20mA Синусоидальная волна генератор PWM Импульсный регулируемый WSFG-06 модуль
1 466,90 руб.

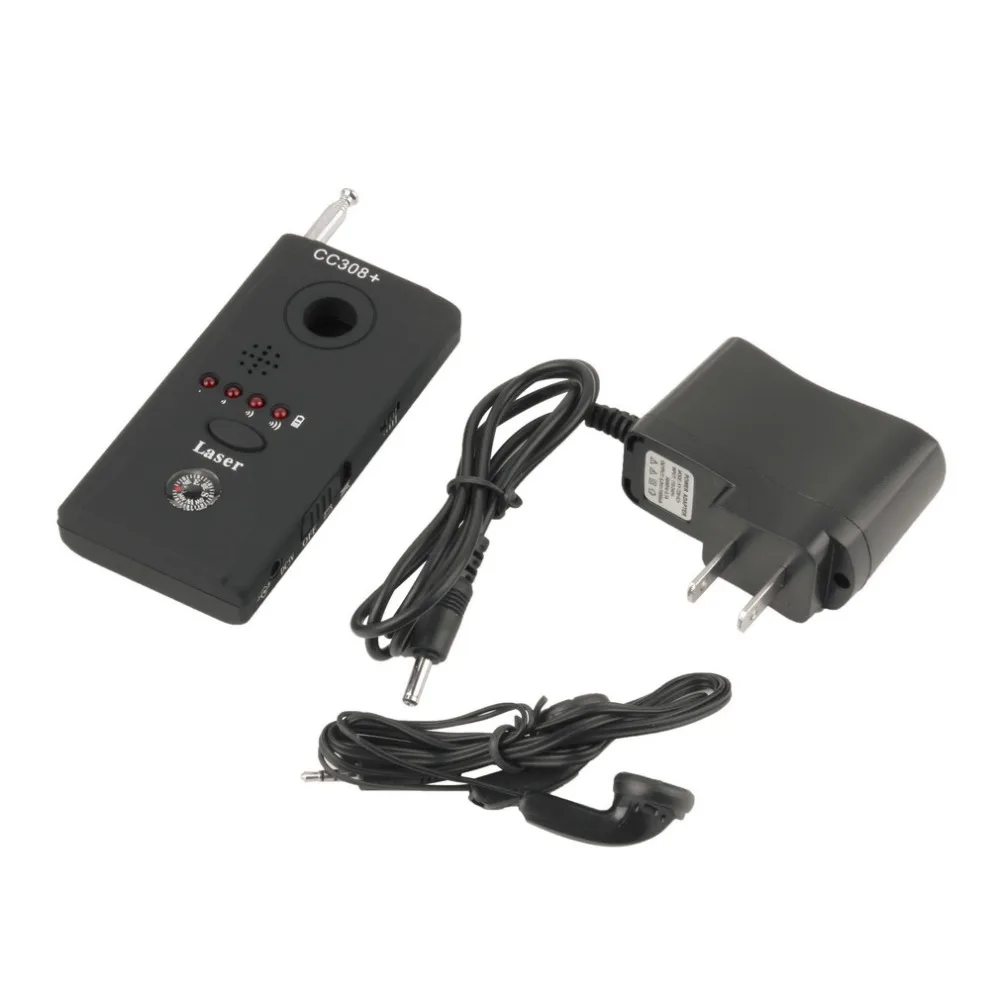

Портативный беспроводной Радиочастотный детектор полный диапазон мобильный

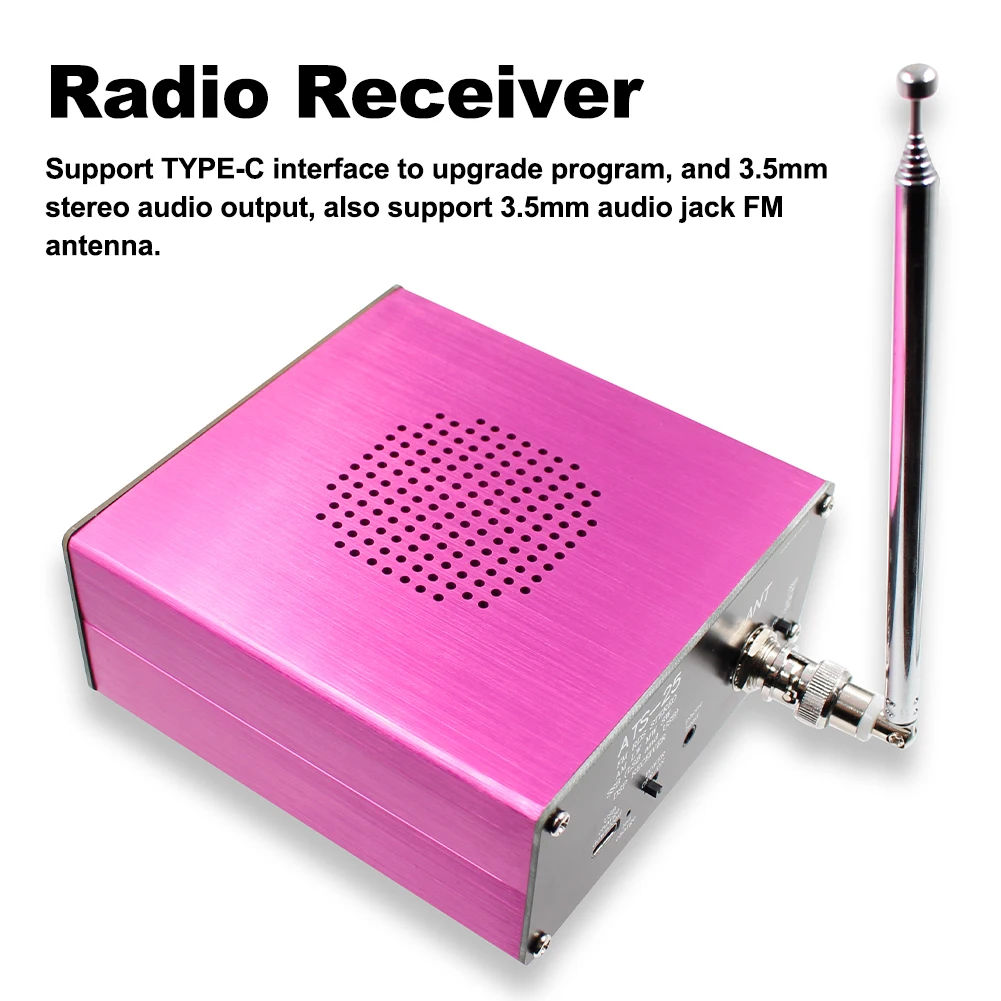

Универсальный радиоприемник FM LW(MW SW) SSB 2 4 дюймов сенсорный экран радио поиск
8 158,81 - 9 209,07 руб.

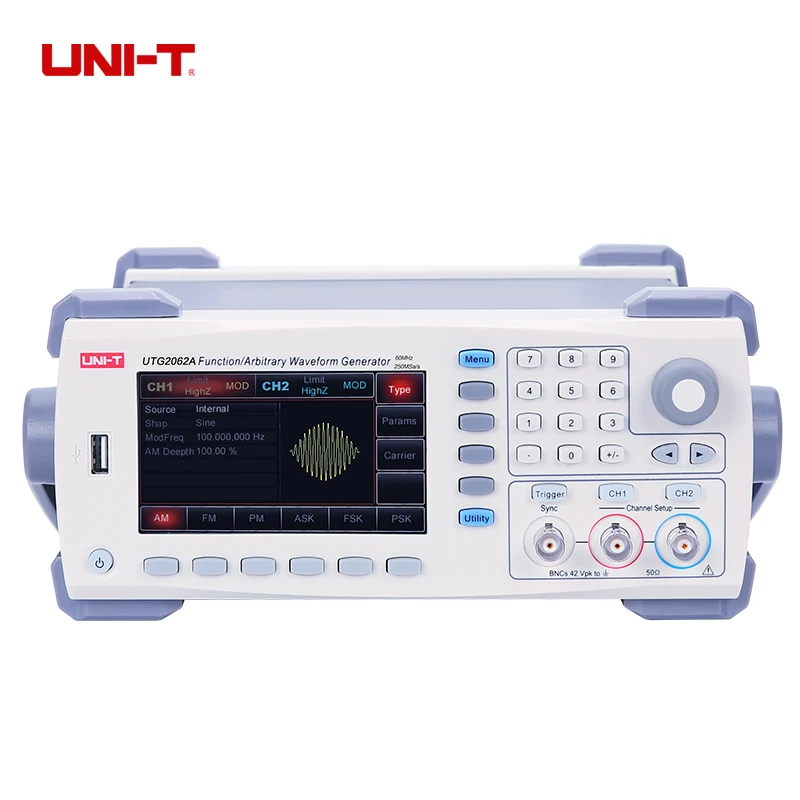

UNI-T UTG2062A 60MHz двухканальная функция сигнала произвольный генератор сигналов 250MSa/s 4
34 795,07 руб.

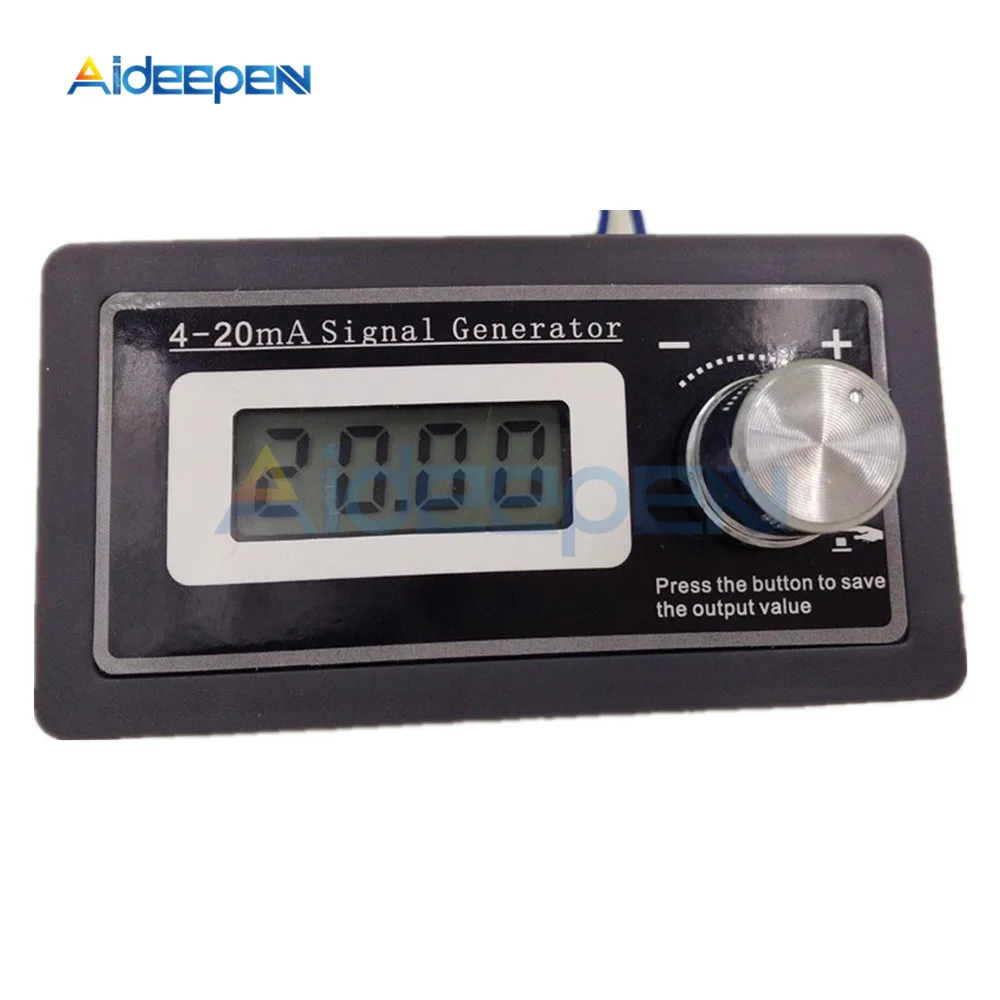

Цифровой генератор сигналов 4-20 мА 24 В ЖК-дисплей | Инструменты
525,63 руб.
KKmoon цифровой генератор сигналов 30 МГц серия FY6600 двухканальный Функция DDS
6 070,58 руб.
Импульсный модуль импульсного датчика пульса усилитель для Arduino Raspberry Pi с
Характеристики

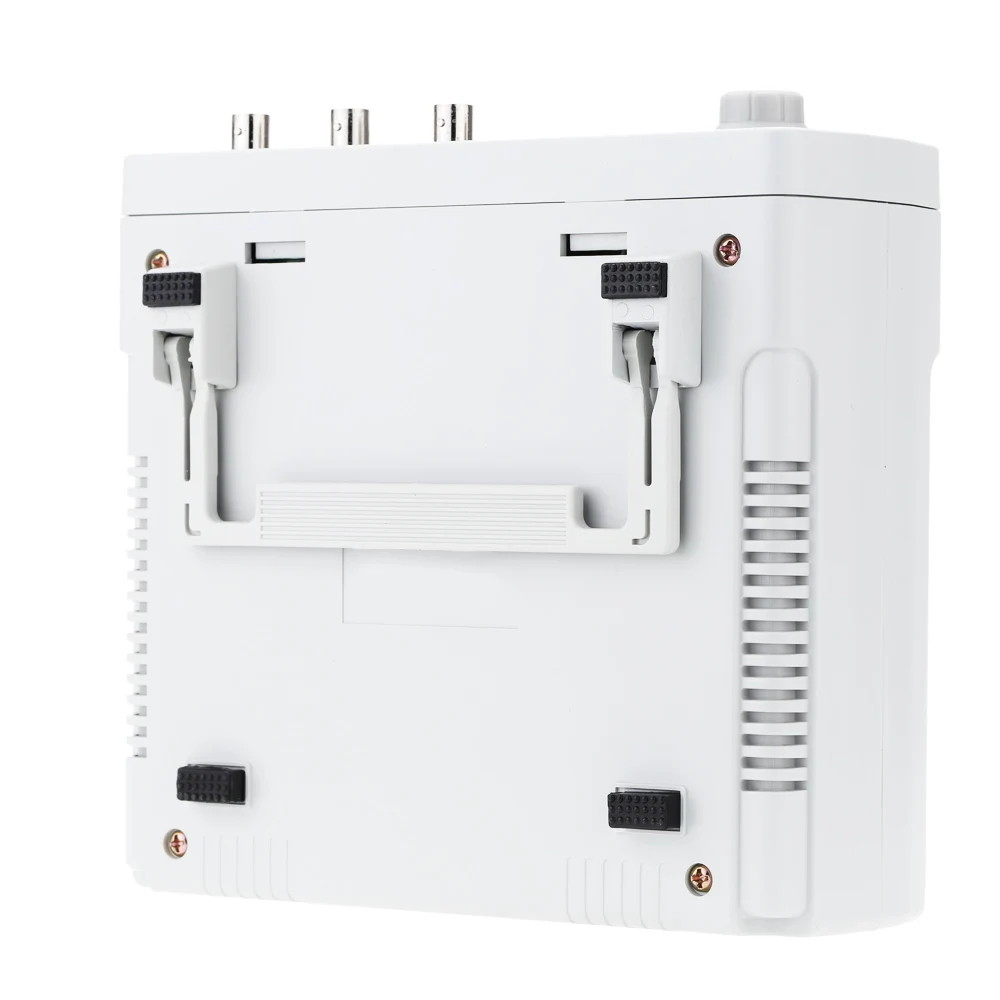

Генератор цифрового сигнала DDS Двухканальный измеритель частоты произвольной
История изменения цены
*Текущая стоимость 6 118,56 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 7280.54 руб. | 7644.9 руб. | 7462 руб. |
| Feb-19-2026 | 7219.0 руб. | 7580.55 руб. | 7399.5 руб. |
| Jan-19-2026 | 6057.60 руб. | 6360.49 руб. | 6208.5 руб. |
| Dec-19-2025 | 7097.61 руб. | 7452.38 руб. | 7274.5 руб. |
| Nov-19-2025 | 6179.19 руб. | 6488.91 руб. | 6333.5 руб. |
| Oct-19-2025 | 6975.29 руб. | 7324.51 руб. | 7149.5 руб. |
| Sep-19-2025 | 6913.87 руб. | 7259.31 руб. | 7086 руб. |
| Aug-19-2025 | 6852.52 руб. | 7195.41 руб. | 7023.5 руб. |
| Jul-19-2025 | 6791.81 руб. | 7131.45 руб. | 6961 руб. |
Описание товара
Генератор цифрового сигнала DDS, Двухканальный измеритель частоты произвольной формы, 25 МГц для исследований, 20%

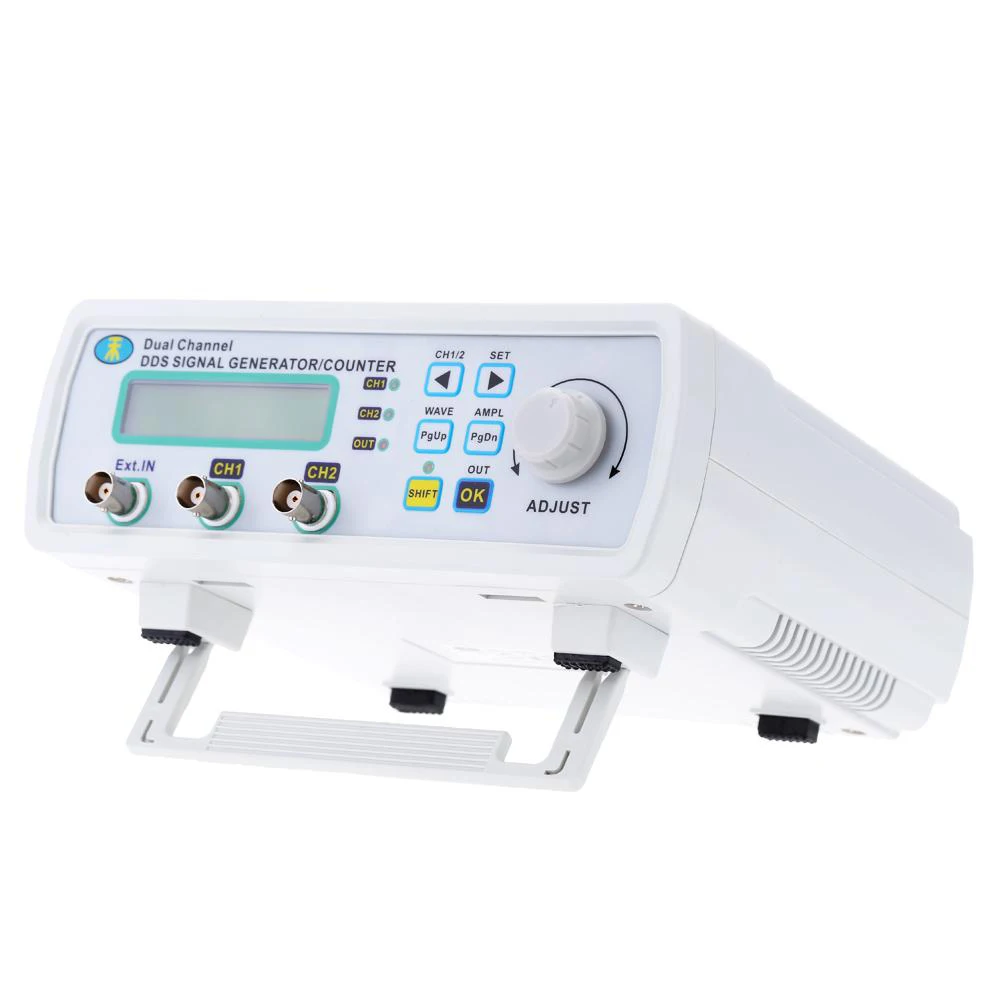

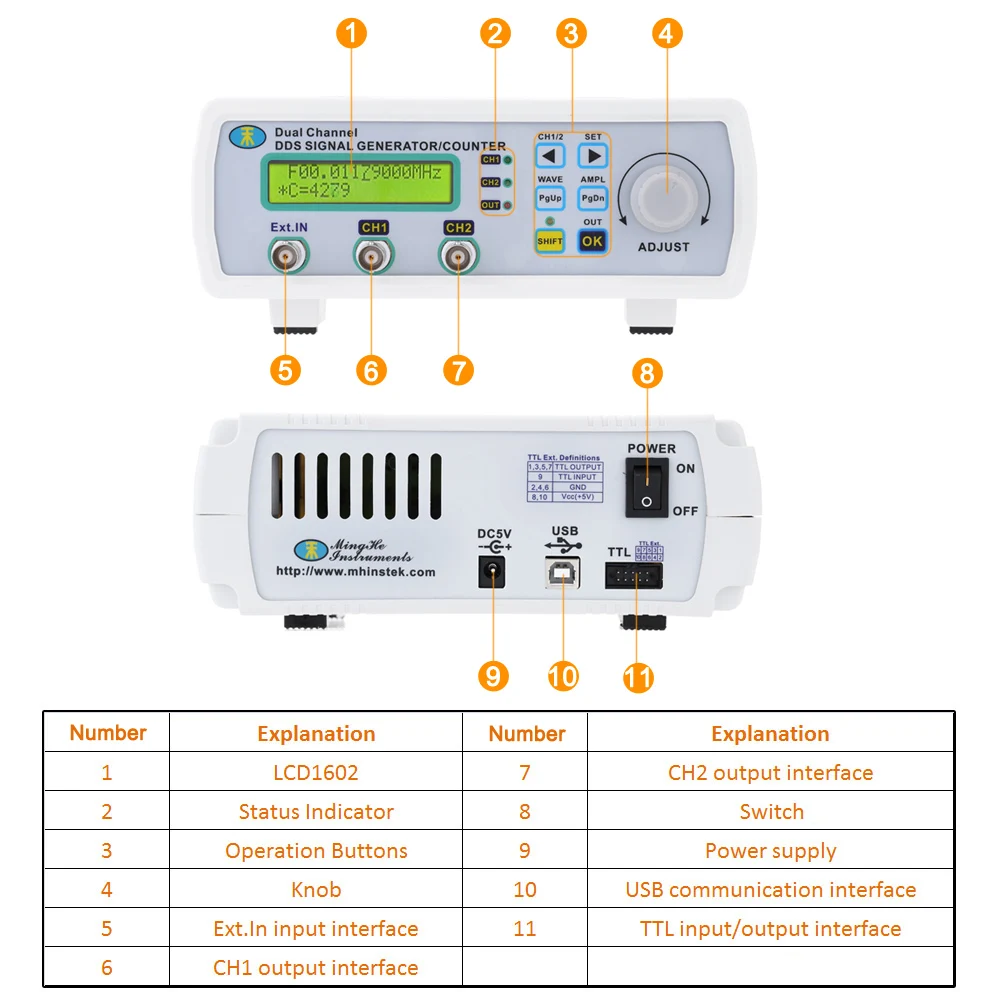

Генератор сигналов произвольной формы DDS из серии MHS-5200A-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он использует крупномасштабные интегральные схемы FPGA, высокоскоростной микропроцессор MCU и SMT во внутренней цепи, что может значительно улучшить защиту от помех и срок службы прибора. ЖК-дисплей разделен на две линии: верхняя строка показывает текущую частоту, а следующая строка отображает дополнительные параметры или функции. Этот прибор имеет большие преимущества в генерации сигнала, сканировании формы волны, измерении параметров и т. д. он является идеальным испытательным или измерительным прибором для инженеров-электроников, электронных лабораторий, преподавания и исследований.

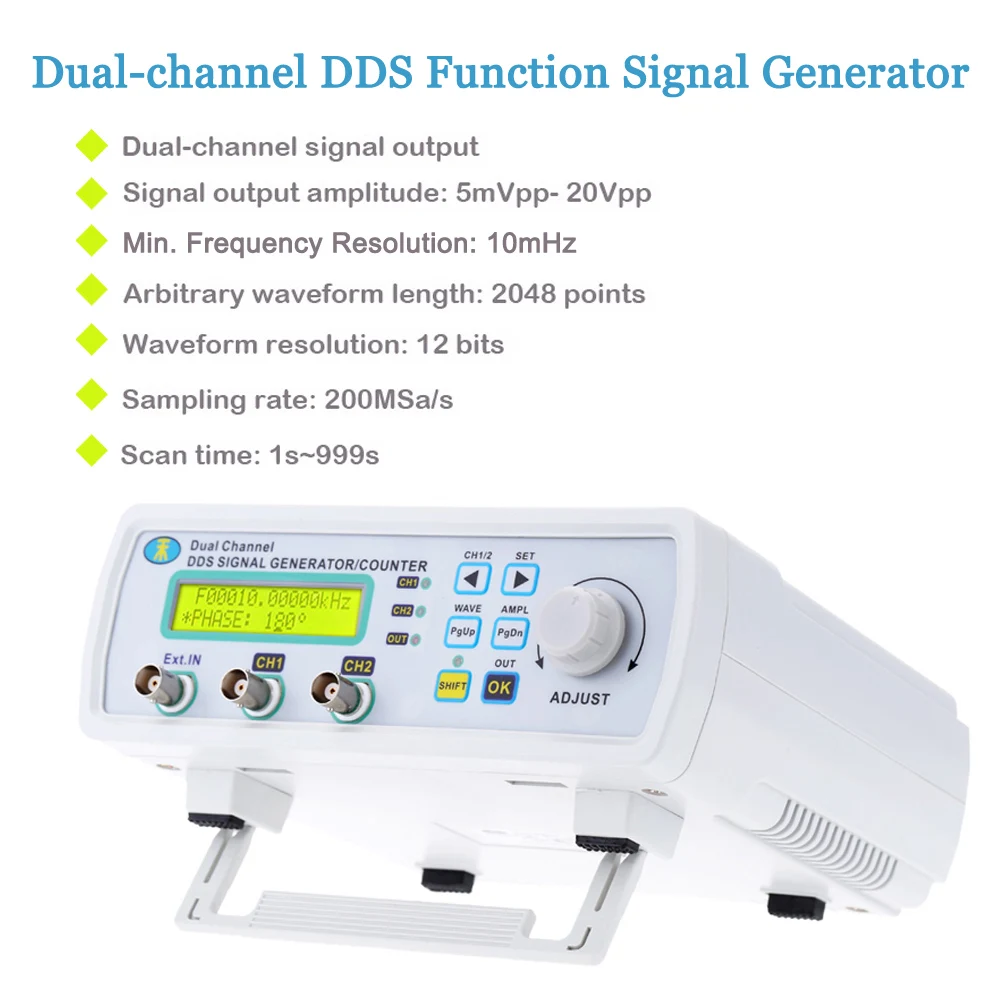

Особенности:
Может выводить произвольные сигналы и обычные сигналы (синусоидальный/треугольный/квадратный/пилообразный сигнал и сигнал TTL).
Все функции контролируются в цифровом виде, точны и стабильны.
Двухканальный выход, может работать синхронизированно, фазовая разница регулируется.
С функциями линейной развертки (макс. До 999 с) и логарифмической частоты развертки.
Сигнал обоих каналов имеет встроенный утонченный-20дБ аттенюатор для того, чтобы достичь минимального амплитудного разрешения 1МВ.
С функцией смещения постоянного тока 120% ~ + 120%.

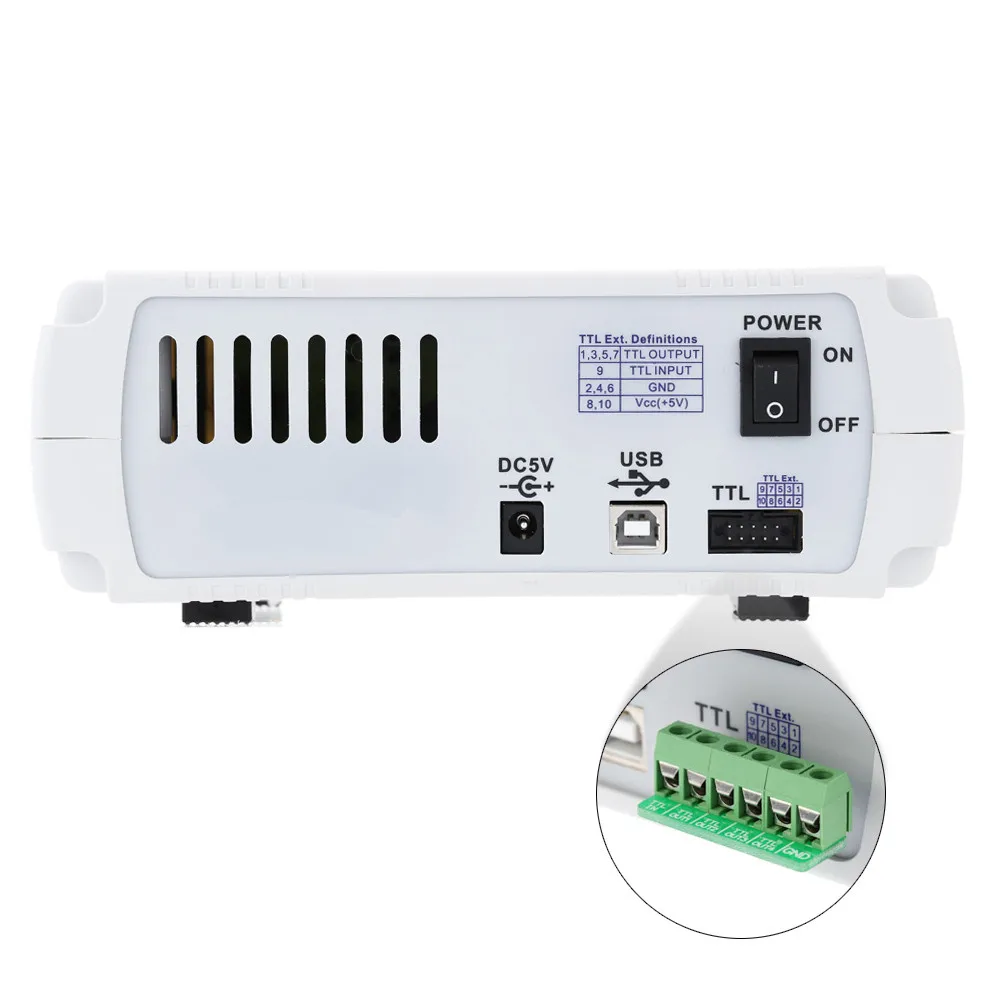

4 выхода TTL (регулируется разница фаз).
Имеет Измерение частоты, измерение периода, измерение положительной и отрицательной ширины пульса, измерение рабочего цикла и функцию подсчета.
С USB-интерфейсом, после подключения к ПК, ПК может быть использован для управления инструментом.
Характеристики:
| Проект | Параметры | ||
| Ключевые особенности | Диапазон частот | Синусоидальная волна | Обычные режимы (опционально): 0 Гц ~ 6 МГц/0 Гц ~ 12 МГц/0 Гц ~ 20 МГц/0 Гц ~ 25 МГц |
| Квадратная волна | 0 Гц ~ 6 МГц | ||
| Треугольная волна | 0 Гц ~ 6 МГц | ||
| Пилообразная волна | 0 Гц ~ 6 МГц | ||
| Произвольная форма волны | 0 Гц ~ 6 МГц | ||
| TTL цифровая сигнальная волна | 0 Гц ~ 6 МГц | ||
| Выходная модуляция | Частота развертки | ||
| Типы волн | Синусоидальная/Треугольная/квадратная/подъемная Пилообразная волна, CMOS цифровая сигнальная волна и произвольная форма волны | ||
| Длина формы волны | 2048 баллов | ||
| Частота дискретизации | 200 Мвыб/с | ||
| Разрешение амплитуды волны | 12 бит | ||
| Минимальное разрешение частоты | 10 МГц | ||
| Ошибка частоты | +/-5*10 ^(-6) | ||
| Стабильность частоты | +/-1*10 ^(-6) | ||
| Диапазон амплитуды (от пика до пика) | 5мвп-п ~ 20В-п | ||
| Выходное сопротивление | 50 Ом (+/-10%) | ||
| Амплитудное разрешение | 1 мвп-п (ослабление-20 дБ) 10 МВП-П (без затухания) | ||
| Диапазон смещения | -120% ~ 120% (соотношение напряжения смещения и амплитуды сигнала) | ||
| Разрешение смещения | 1% | ||
| Фазовый диапазон | 0 ~ 359 ° | ||
| Разрешение фазы | 1 ° | ||
| Синусоидальная волна | Гармоническая система | 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц) | |
| Искажение | <0.8%(20 Гц ~ 20 кГц) | ||
| Квадратная волна | Подъем по времени | ≤ 20 нс | |
| Перестрелка | ≤ 10% | ||
| Диапазон регулировки рабочего цикла | 0% ~ 99.9% | ||
| TTL | Подъем по времени | ≤ 20 нс | |
| Низкий уровень | <0,3 в | ||
| Высокий уровень | 1 В ~ 7,5 в | ||
| Произвольная форма волны | Количество | 16 дюймов | |
| Глубина/группа памяти | 1 Кб/16 | ||
| Сканирование | Режим сканирования | Линейная развертка, развертка бревен | |
| Время сканирования | 1s-999s | ||
| Диапазон сканирования | Определяется настройками параметров развертки | ||
| Внешние измерения | Диапазон измерения частоты | Время ворот = 10 с 0,1 Гц-60 МГц Время ворот = 1 с 1 Гц-60 МГц Время ворот = 0,1 с 10 Гц-60 МГц Время ворот = 0,01 с 100 Гц-60 МГц | |
Диапазон входного напряжения | 0.5Vp-p ~ 20Vp-p | ||
| Диапазон подсчета | 0 ~ 4294967295 | ||
| Подсчет | Вручную | ||
| Измерение положительной и отрицательной ширины пульса | Разрешение 10 НС, Макс. Измеримый 10 с | ||
| Периодическое измерение | Разрешение 20 нс, Макс. Измеримый 20 с | ||
| Измерение рабочего цикла | Разрешение 0.1%, диапазон измерения от 0.1% до 99.9% | ||
| Выбор источника | 1. Внутр. Вход (сигнал переменного тока) ; 2. Вход TTL-IN (цифровой сигнал) | ||
| Память | Количество | 10 | |
| Местоположение | M0 ~ M9 | ||
| Интерфейс | Режим интерфейса | Использование USB к последовательному интерфейсу | |
| Скорость передачи данных | 57600BPS | ||
| Протокол | С помощью командной строки соглашение публично | ||
| Питание | Вилка стандарта США/вилка европейского стандарта (опционально) | Источник питания постоянного тока 5 В | |
| Общий | |||

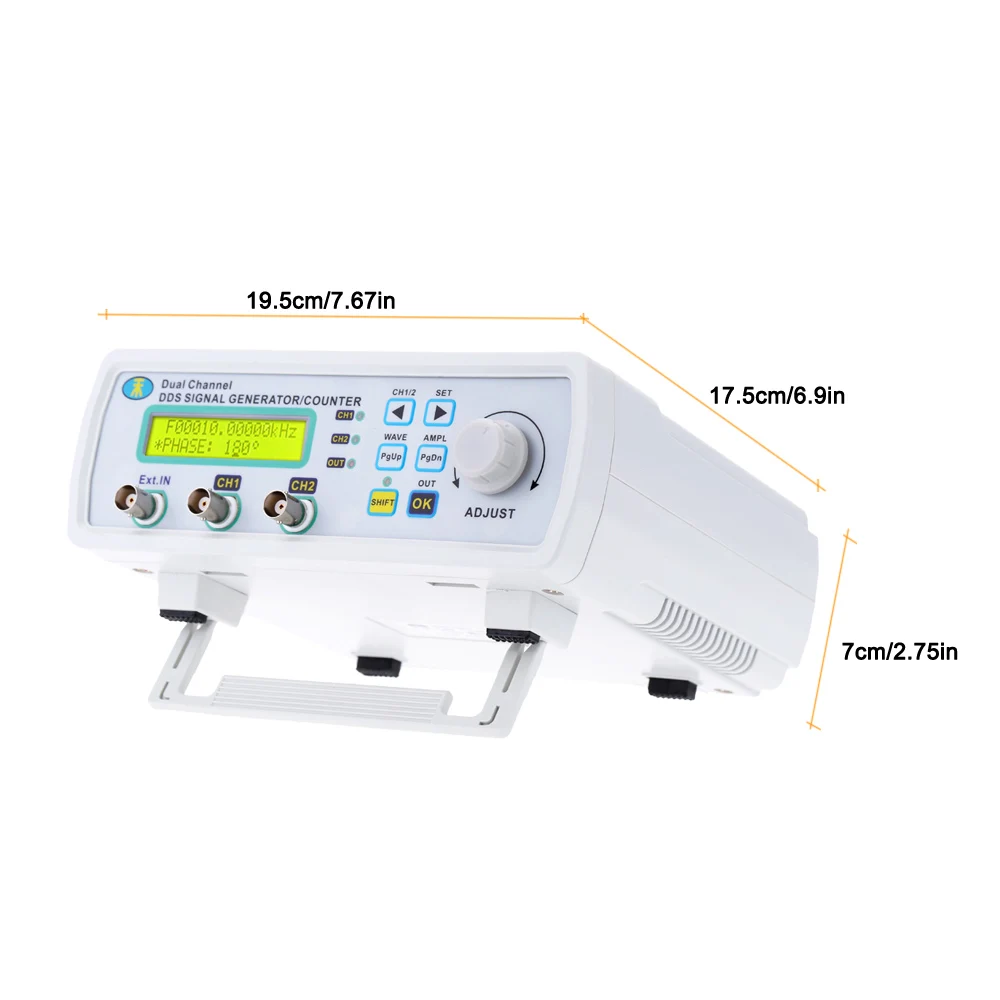

| Размеры | 19,5*17,5*7 см/7,67*6,9*2,75 дюйма | ||
| Вес | 542 г/19,12 унции | ||
| Посылка | 24*21*9,5 см/9,45*8,3*3,74 дюйма (Д * Ш * В) | ||
| Вес посылка | 986 г/34,78 унции | ||

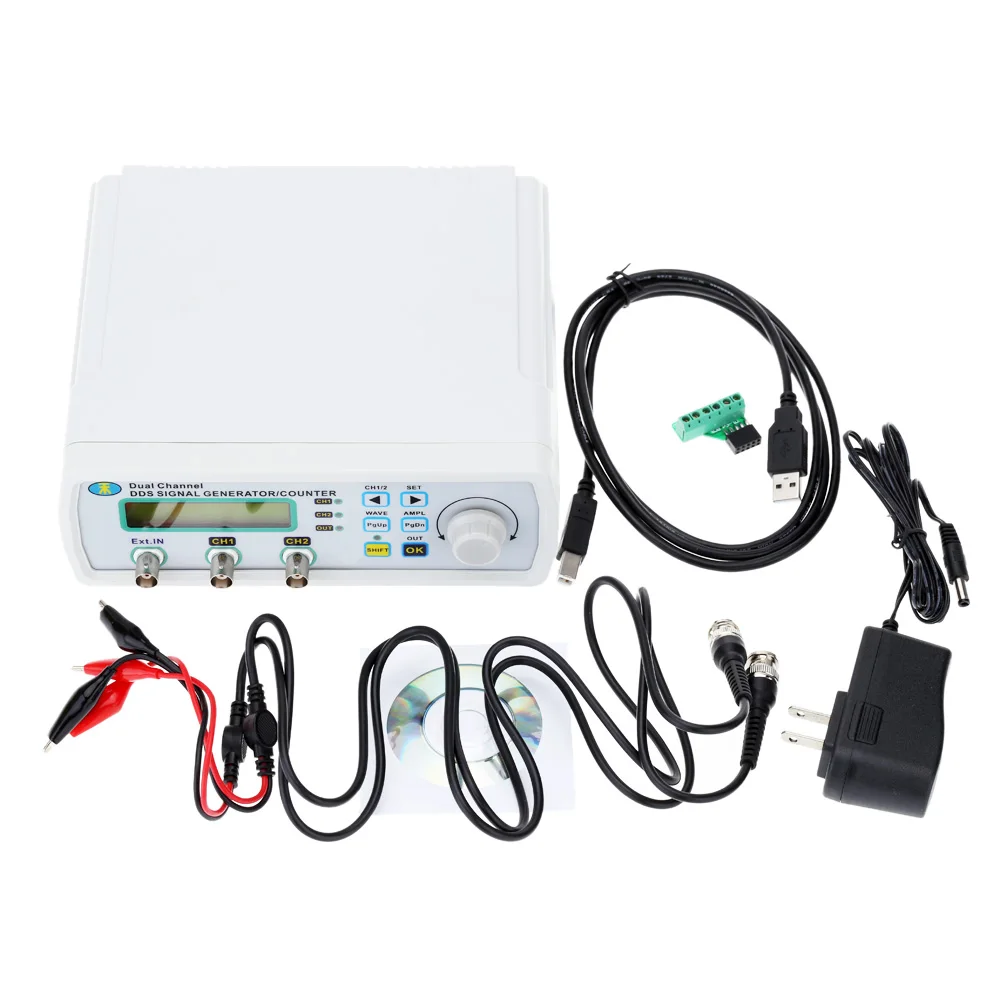

Комплектация:
1 * генератор источника сигнала
1 * USB-кабель
1 * CD
1 * Плата расширения TTL
1 * Адаптер питания
2 * кабель с зажимами BNC
