1. Описание:

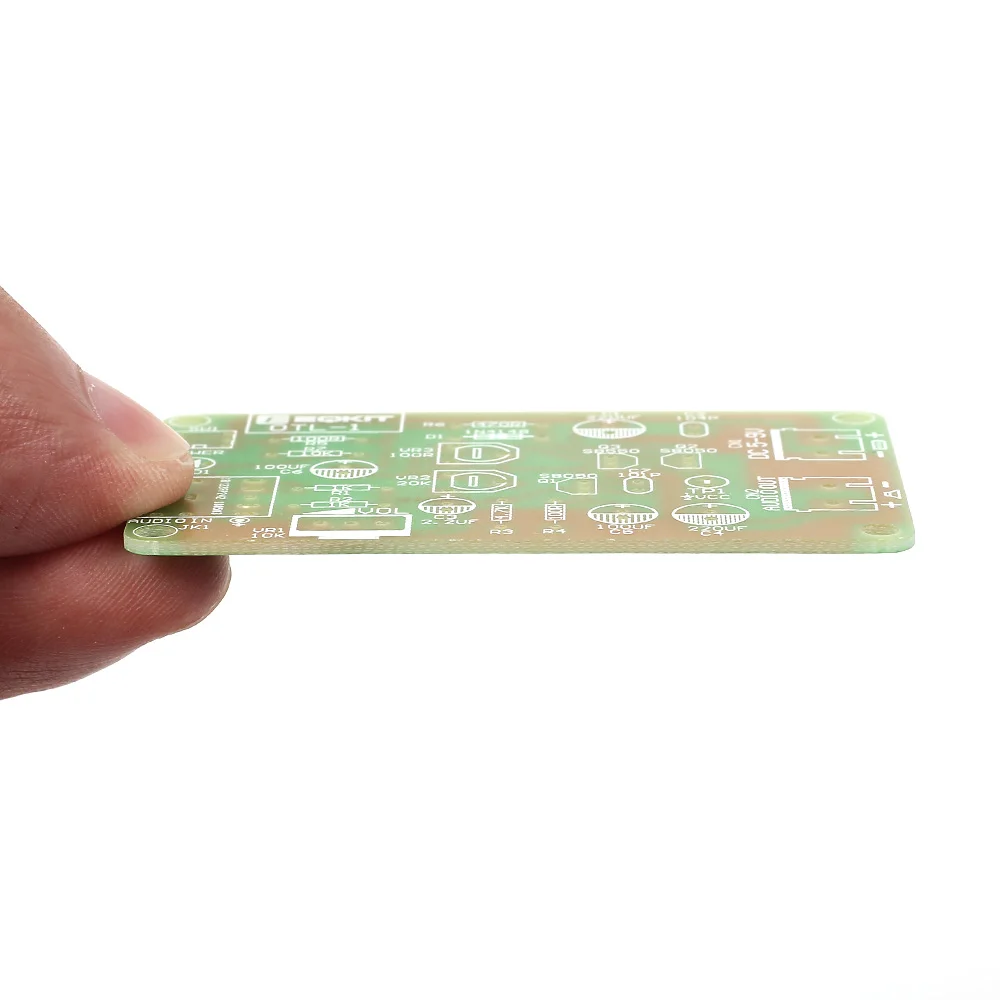

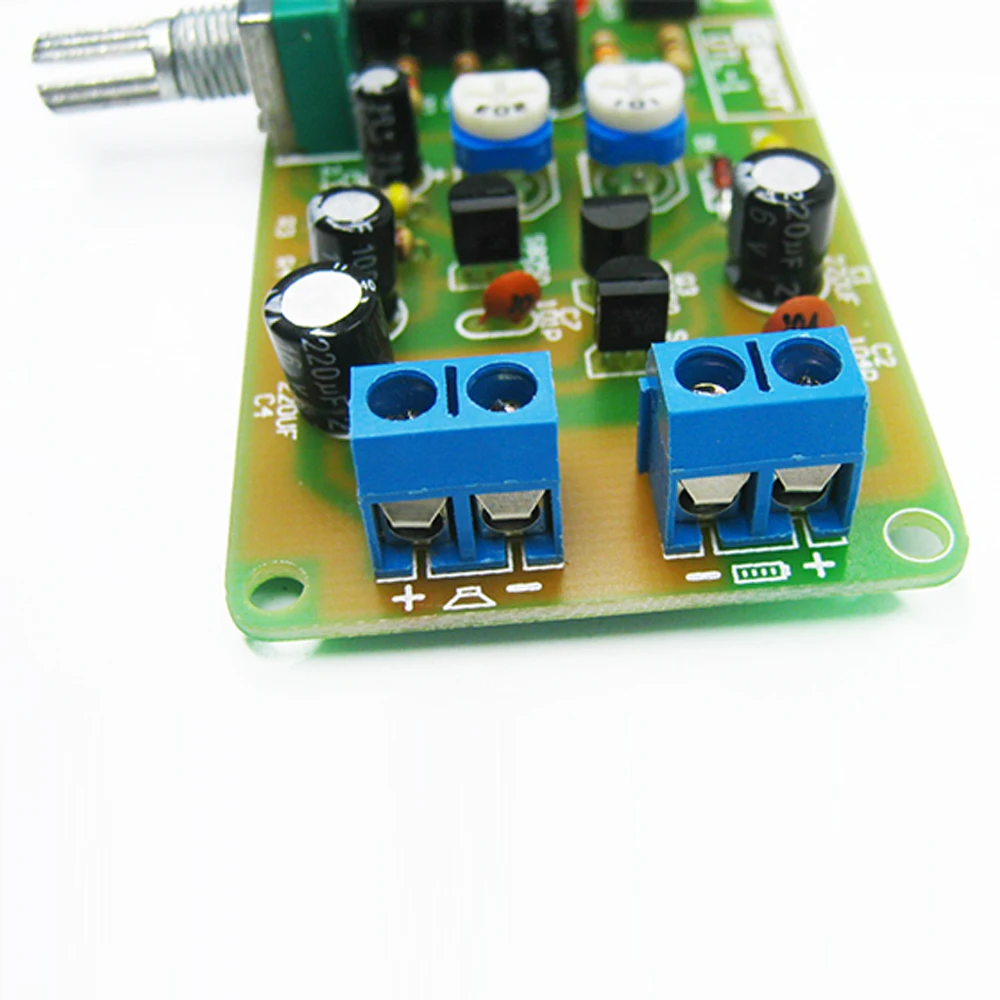

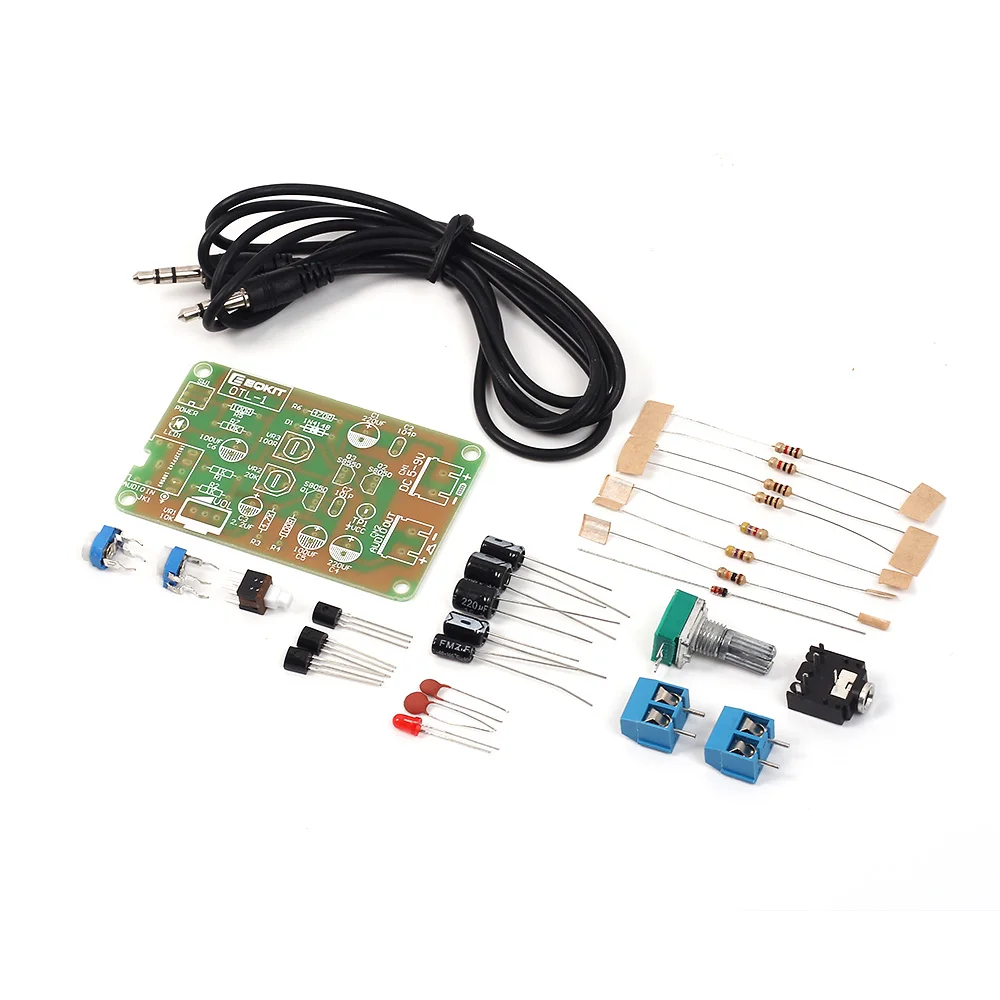

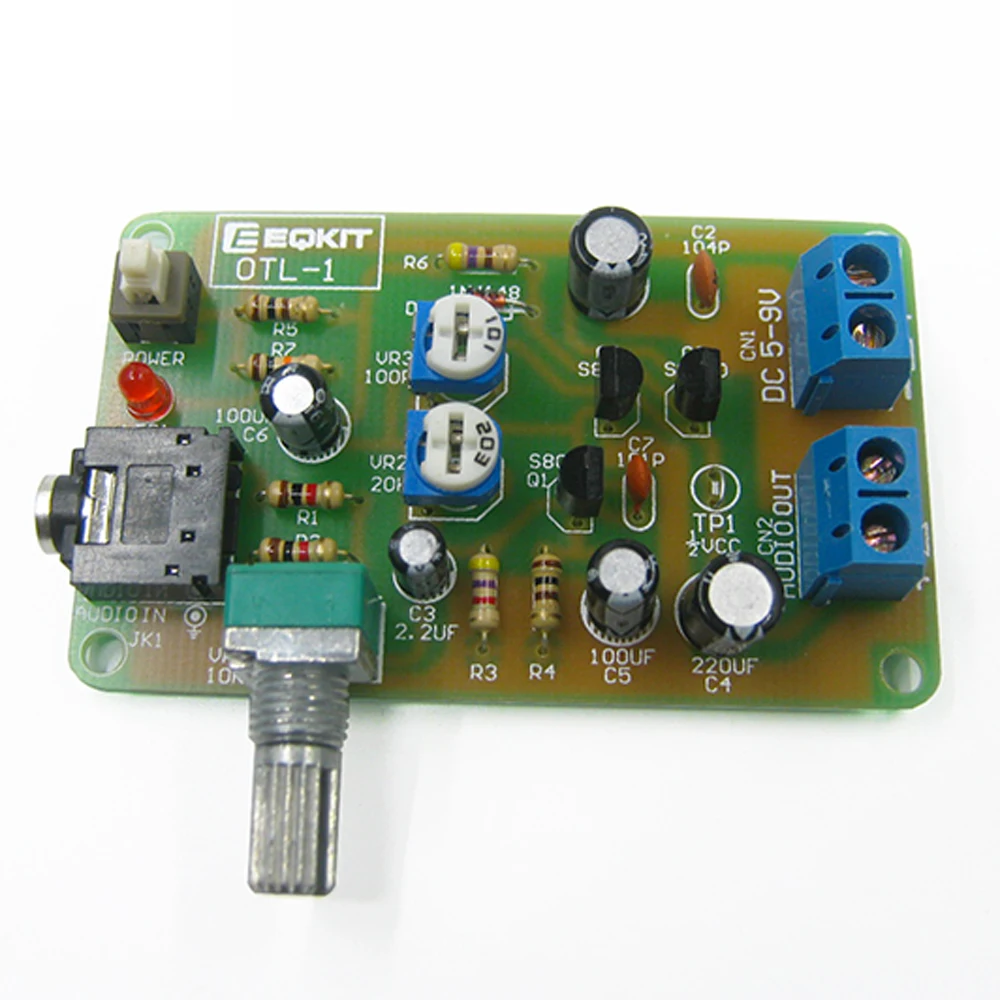

Это комплект деталей. Вы должны припаять его самостоятельно. эта схема принадлежит ВЛ схема модель обучения, его максимальная мощность только 1 Вт, движимый два дополнительных транзисторов S8550 и S8050.It может использоваться для тренировки методов сварки, понимание типа выхода триода комплементарного OTL и как отрегулировать статическую рабочую точку, напряжение средней точки, etc.

2. Особенности:

1>. Высокая чувствительность;

2>. Низкая мощность;

3>. Широкий диапазон рабочего напряжения;

4>. Низкое потребление энергии;

5>. Дизайн DIY;

3. Параметры:

4. Принцип работы:

1>. Эта схема принадлежит ВЛ схема модель обучения, его максимальная мощность только 1 Вт, движимый два дополнительных транзисторов S8550 и S8050;

2>. Рабочее напряжение этого комплекта-DC4-9V, Рекомендуемое напряжение-В 5 В.

5. инструкции:

Шаг 1: завершите установку в обычном порядке, следуя инструкции по установке и схеме. (Просьба отдельно).

Шаг 2: Подключите В напряжение постоянного тока 4-9 В;

Шаг 3: Регулировка потенциометров.

Шаг 4: проверка и использование.

6. Регулировка статической рабочей точки:

1>. включите VR1, VR2, VR3 против часовой стрелки до конца. включите питание, красный кабель мультиметр подключения TP1, черный кабель мультиметра подключить к земле. отрегулируйте потенциометр VR2 чтобы убедиться напряжение половина источника питания в TP1. (например: напряжение питания 8 В, так что напряжение ofthe TP1 должен быть настроен 4 В по VR2).

2>. подключите амперметр к цепи питания, затем вы получите статический ток цепи. В это время, Отрегулируйте потенциометр VR3 для увеличения текущее значение схемы, чтобы 0.5mA.

Когда вы вводите звуковой сигнал в это время, вы можете иметь звуковой выход (ему нужно подключить динамик самостоятельно).

3>. Оптимальное рабочее напряжение DC4-9V, максимальная выходная мощность составляет 1 Вт!

7. Внимание:

1>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.

2>. Пожалуйста, проверьте, является ли псевдо/поплавок сварки. Это очень важно.

3>. паяльник не может касаться компонентов в течение длительного времени, в противном случае компоненты будут повреждены из-за высокой температуры.

4>. рекомендуется использовать стабильный источник питания, в противном случае это может мешать выходу аудиосигнала.

8. Перечень компонентов:

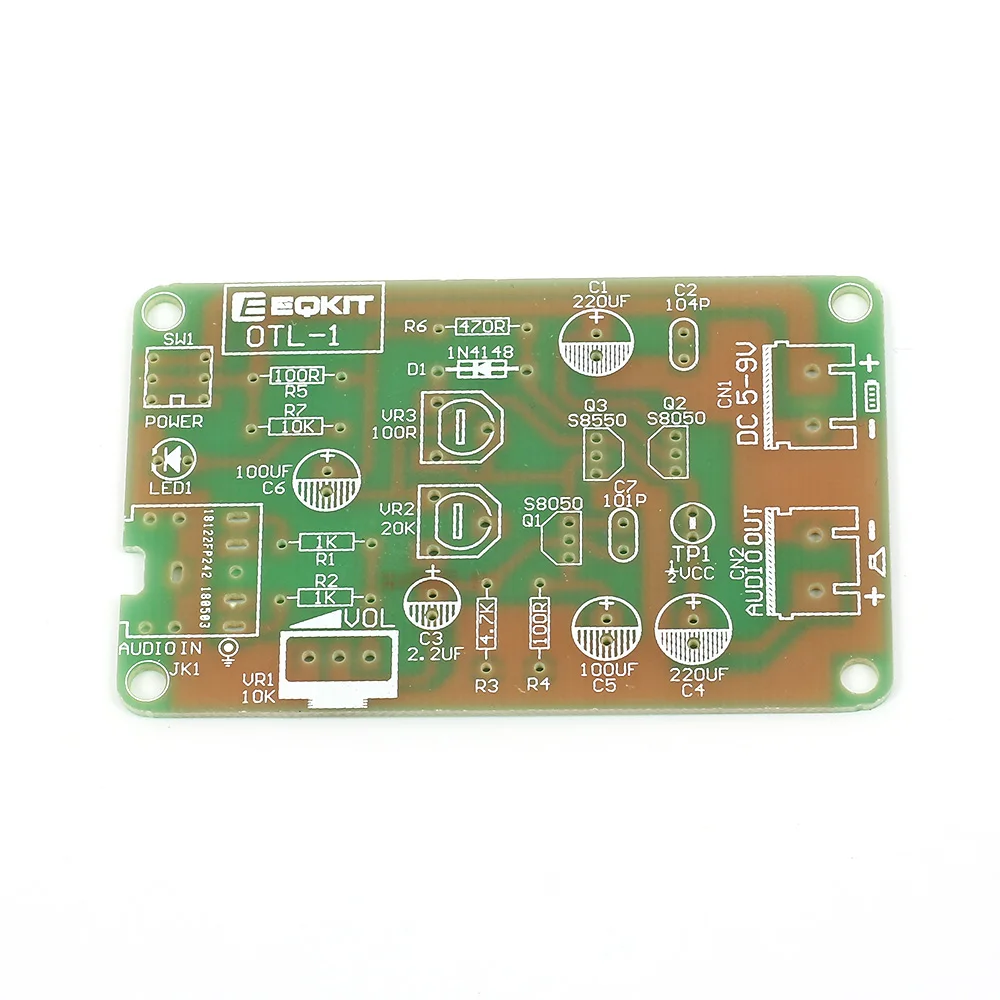

Примечание: Пожалуйста, запросите руководство по установке и схему для нас; вы можете завершить установку шелковым экраном PCB и листингом компонентов.

9. Применение:

1>. Электронное обучение

2>. Тренировка сварочных навыков

3>. Применение цепи

10. Часто задаваемые вопросы:

1>. Почему не может работать?

Вопрос: Пожалуйста, убедитесь, что все компоненты в правильном направлении и в правильном месте, и проверьте, является ли псевдо/поплавок сварки. Это очень важно.

11. Установите Инструменты для предварительной подготовки самостоятельно:

1>. Паяльник;

2>. Мультиметр;

3>. Припоя;

4>. Подставка для утюга;

5>. Диагональ кусачки;

6>. Отвертка;

7>. Пинцет;

8>. Плоскогубцы;

9>. Всасывания олова;

10>. Губкой для очистки;

11>. Набор отверток.
