DC 13 8 V 10A 45W SSB AM линейный усилитель мощности CW FM HF Радио приемопередатчик

---

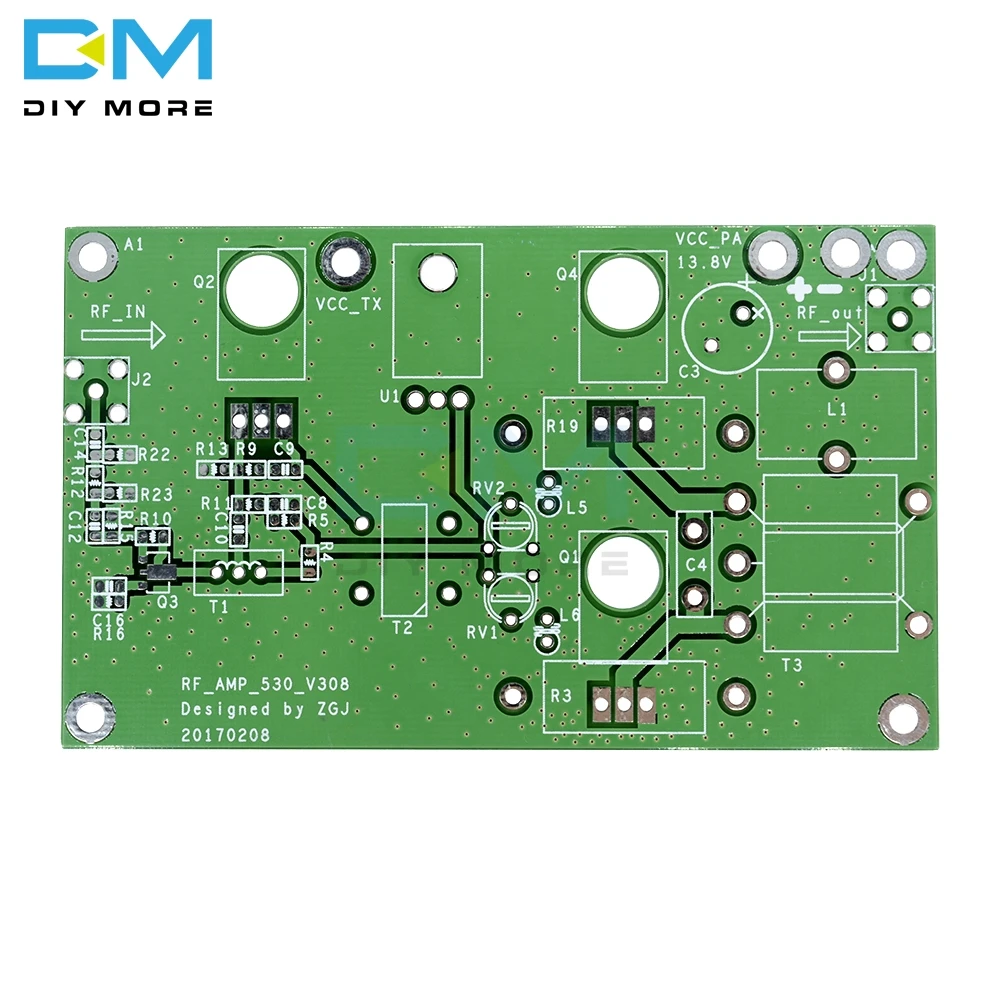

    Широко используется в SSB, AM линейный усилитель мощности, CW, FM, усилитель мощности и наиболее основное усиление сигнала. Простота установки и эксплуатации. Низкий уровень шума, высокая производительность, очень подходит для любителей DIY. Наш продукт отправляется частями, которые не включают тепловой радиатор, пожалуйста, помогите себе собрать. Общий коэффициент усиления более 40 дБ, что в 10000 раз, 10 Вт вход 1 мВт выход.     Характеристики: Входная мощность: 1-5 мВт Выходная мощность: 45 Вт (макс.) Входное напряжение: 13,8 В постоянного тока 10 А или выше Максимальная выходная мощность: 57 Вт (без охлаждающего ребра) Выходное сопротивление: 50 Ом, может в зависимости от необходимости регулировки между 10-200 Ом Диапазон входных частот: 3-30 МГц (HF канал) Интерфейс ввода/вывода: стандартный интерфейс SMA, отверстие внешней резьбы Размер печатной платы: 60*100 мм Диаметр расположенного отверстия: 3 мм Цвет: зеленый Посылка: 13*8*1,5 см Вес посылки: 58 г/2,07 унций     Примечание: -Следующие данные для проверки лично, эти данные в большом теплоотводе могут выдерживать 200 Вт выше замеренных, не хватает охлаждающей мощности, пожалуйста, не ограничивайте, это не безопасно. -Данные тестирования платы обновления, поэтому он используется для всех HF каналов, -В этот период от 3 до 5 МГц, из-за низкой частоты, небольшой индуктивности, привести к усилению имеет определенную потерю, выходная мощность ниже 7 МГц в этой точке. 3,500 МГц 54 Вт 7,050 МГц 56 Вт 10,000 МГц 57 Вт 14,270 МГц 55 Вт 21,400 МГц 41 Вт 24,000 МГц 37 Вт 28,100 МГц 25 Вт 29,600 МГц 20 Вт     Посылка: 1 * SSB линейный усилитель мощности
