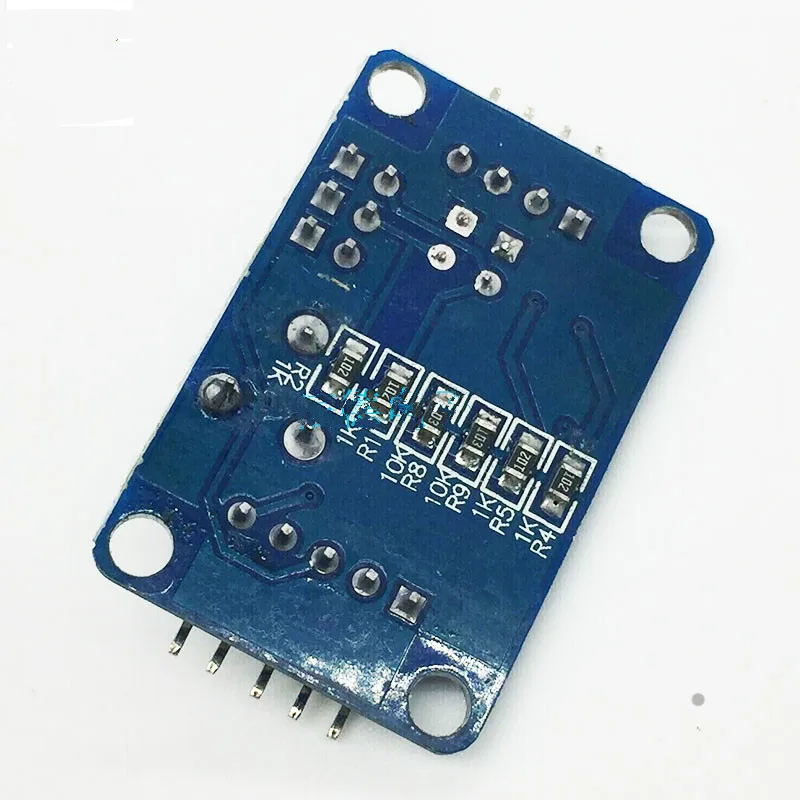

1 шт. PCF8591 AD/DA модуль преобразователя

1 PCF8591 AD/DA чип введение
В PCF8591 представляет собой монолитно интегрированы, индивидуально, низкое энергопотребление, 8-битный CMOS устройство сбора данных. В PCF8591 состоит из четырех аналоговые входные сигналы, один аналоговый выход, и один последовательный I2C интерфейс шины. В pcf8591's три адрес контакты, A0, A1 и A2, используется для аппаратного адреса программирования допуска в восьми PCF8591 устройств на одном и том же I2C автобус без дополнительного оборудования. Входные, выходные, а также управлять сигналами на PCF8591 мы найдем для серийного передачи через двухпроводной двунаправленный I2C автобуса.
PCF8591 основные показатели эффективности:
★Одиночный блок питания
★PCF8591 диапазон рабочего напряжения 2,5 V-6 V
★Низкий режим ожидания ток
★Последовательный вход/выход через I2C автобус
★PCF8591 осуществляется путем принятия 3 аппаратный адрес контакты
★Частота выборки PCF8591 определяется I2C автобус скорость
★4 аналоговых входа могут быть запрограммированы как одиночные или дифференциальные входы
★Автоматическая инкрементный выбор канала
★PCF8591 аналоговое напряжение в диапазоне от VSS для VDD
★PCF8591 встроенный отслеживания и короткого замыкания
★8-битный последовательного приближения аналого-цифрового преобразователя
★Усиление ЦАП через 1 аналоговый выход

2 Описание
1 чип модуля с помощью PCF8951
2 модуль поддерживает внешние 4-канальный входного напряжения приобретения (диапазон входного напряжения 0-5 v)
3 модуля интегрированный фоторезистор, может собрать интенсивность окружающего света точное значение через AD
4 модуля интегрированный Термистор, может собрать точные температурные значения окружающей среды через AD
5 модуль интегрированный 1 канал 0-5 В Входное напряжение (Отрегулируйте входное напряжение через синий потенциометр)
6 модуль с индикатором питания (загорается после включения модуля)
7 Модуль с индикатором DA, когда напряжение выходного интерфейса модуля DA достигает определенного значения, он будет освещать индикатор DA на плате. Чем выше напряжение, тем яснее яркость индикатора;
8 модуль размер печатной платы: 3,6 см * 2,3 см
9 стандартная двойная панель, толщина платы 1,6 мм, красивая раскладка, сквозные отверстия вокруг, диаметр отверстия: 3 мм, легко фиксируется


3 модуля Описание интерфейса

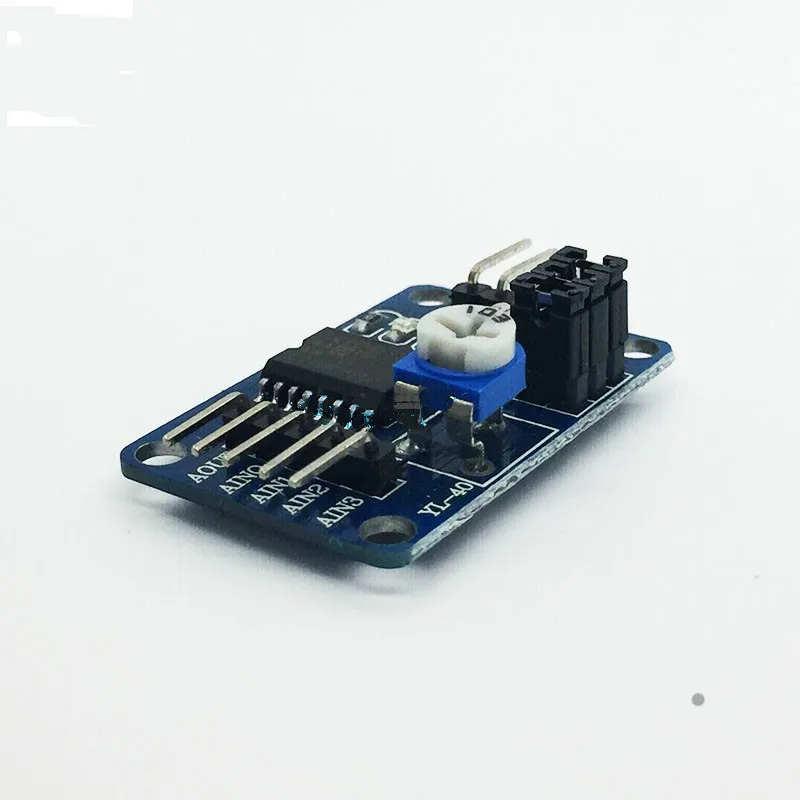

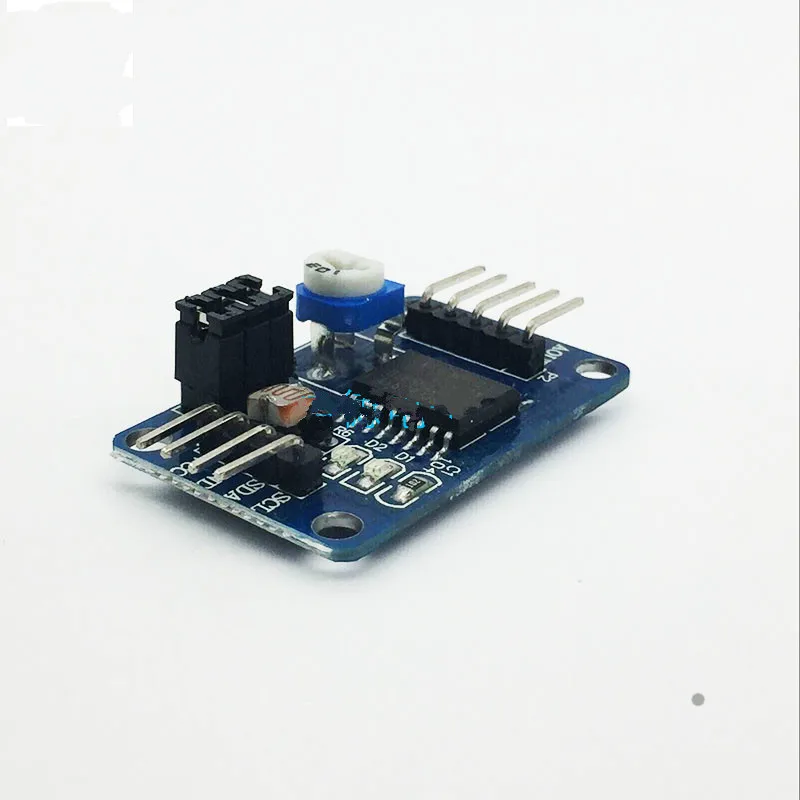

Левая и правая стороны модуля соответственно Удлинены с двумя штырьковыми заголовками, которые описаны следующим образом:
Левый аут чип DA выходной интерфейс
Аналоговый входной интерфейс AINO chip 0
AIN1 чип аналоговый входной интерфейс-1 шт.
AIN2 чип аналоговый входной интерфейс 2
AIN3 чип аналоговый входной интерфейс 3
Правый интерфейс SCL IIC clock подключается к порту микроконтроллера IO
Цифровой интерфейс SDA IIC к порту микроконтроллера IO
GND модуль с заземлением
VCC разъем питания внешний 3,3 v-5 v

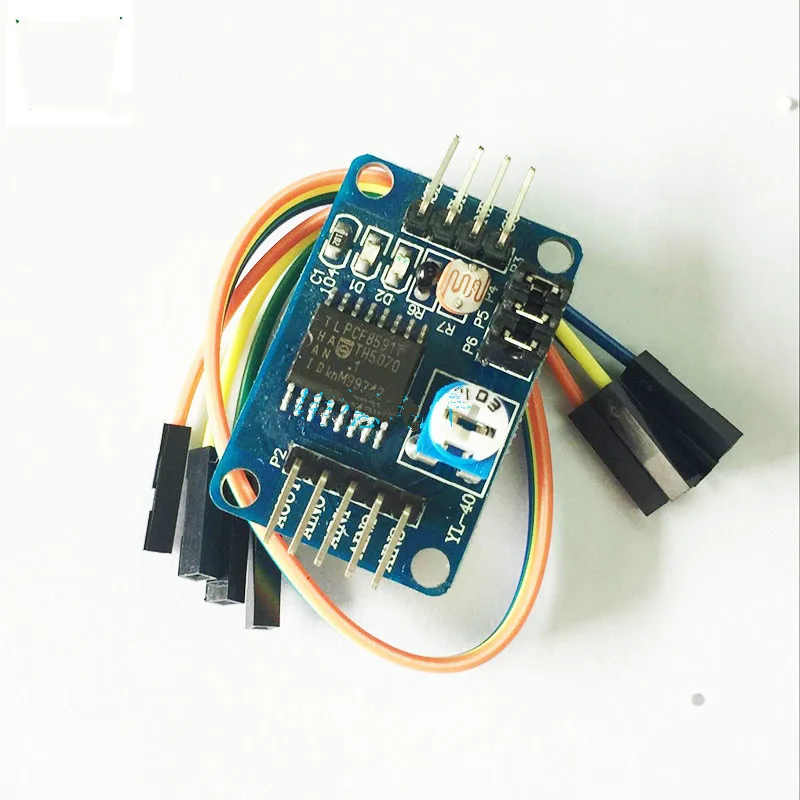

4 модуля красный короткий колпачок инструкции
Модуль имеет три красных коротких крышки, которые работают следующим образом:
P4 подключен к шапке короткого замыкания P4, выберите цепь доступа термистора
P5 подключается к P5 микросхема с защитой от короткого замыкания, и фоторезистор подключен к цепи.
P6 соединен с P6 микросхема с защитой от короткого замыкания, выберите 0-5 V Регулируемый стабилизатор напряжения схемы доступа
