433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 4CH

---

433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 4CH релейный модуль приемника RF 4 кнопки пульт дистанционного управления открывалка двери гаража
*** Советы: если вы хотите, чтобы мы настроили режим работы, пожалуйста, оставьте сообщение на заказ ***
Область применения продукта
Дверь гаража с дистанционным управлением \ дверь дома с дистанционным управлением \ лампа с дистанционным управлением \ шторы с дистанционным управлением \ ворота с дистанционным управлением и другие устройства дистанционного управления

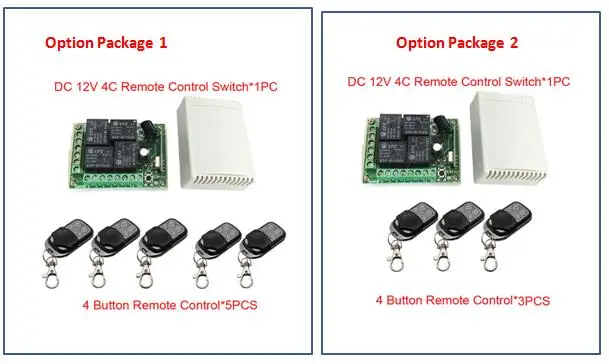

Посылка включает в себя

Модель заказа 1:

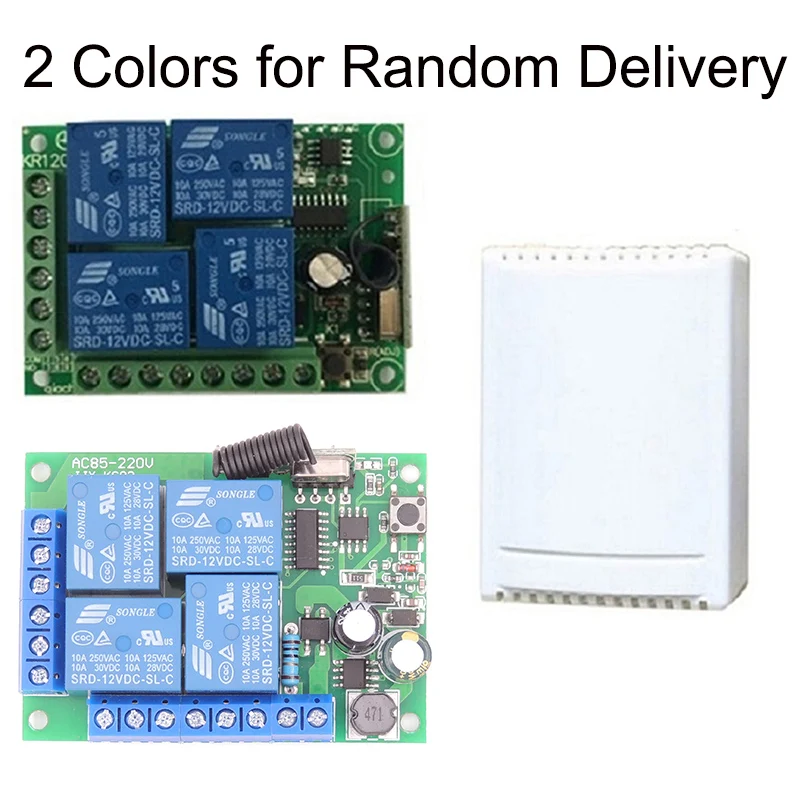

Модуль приемника * 1 шт. (включая корпус)

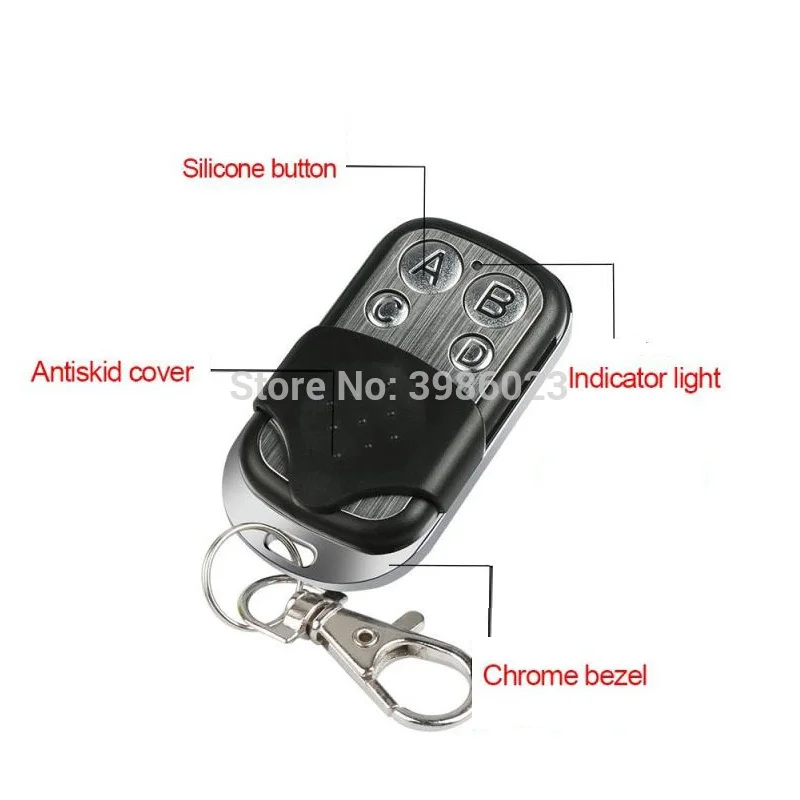

Пульт дистанционного управления * 5 шт. (включая батарею)

Модель заказа 2:

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 3 шт. (включая батарею)

Модель заказа 3:

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 2 шт. (включая батарею)

Модель заказа 4:

Модуль приемника * 1 шт. (включая корпус)

Пульт дистанционного управления * 1 шт. (включая батарею)

Модель заказа 5:

ТОЛЬКО пульт дистанционного управления * 1 шт. (включая батарею)

Технические данные

• Рабочее напряжение: DC12V
• Входное напряжение: 1 В ~ 220 В
• Выходное напряжение: 1 В ~ 220 В
• Максимальная нагрузка: 2200 Вт
• Максимальный ток: 10A
• Ток покоя: 5 мА
• Рабочая частота: 433 МГц
• Чувствительность приема:-104dBm
• Функция опции: Мгновенный/тумблер/защелкивающийся
• Режим модуляции: ASK
• Режим соответствия: Интеллектуальный код обучения
• Режим выхода: сухой контакт/выходное напряжение
• Корпус: Да
• Рабочая температура: -30 ~ + 80

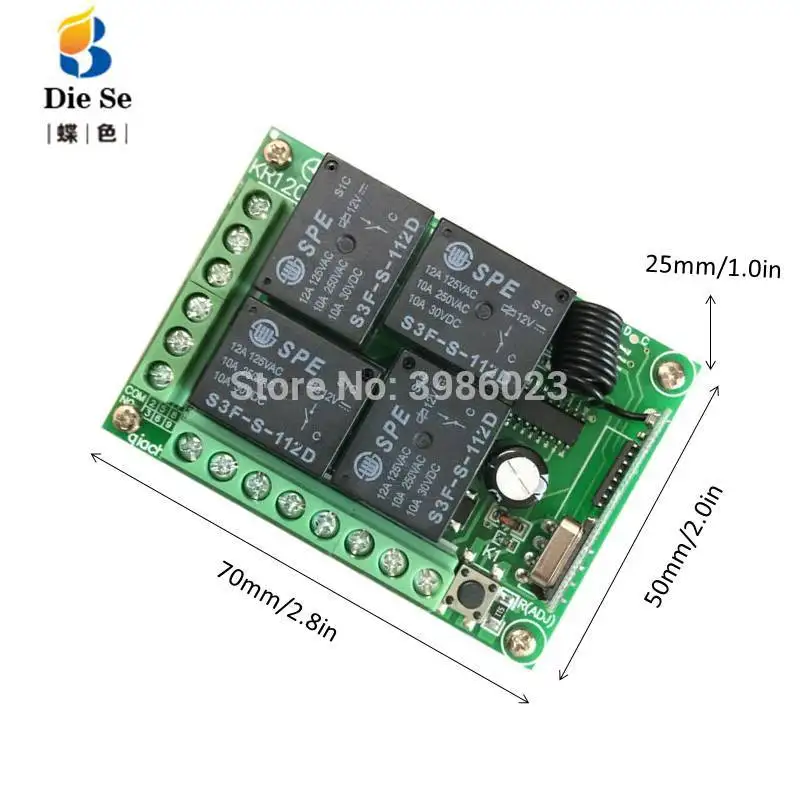

• Размер печатной платы: 68,2x48,2 (мм)

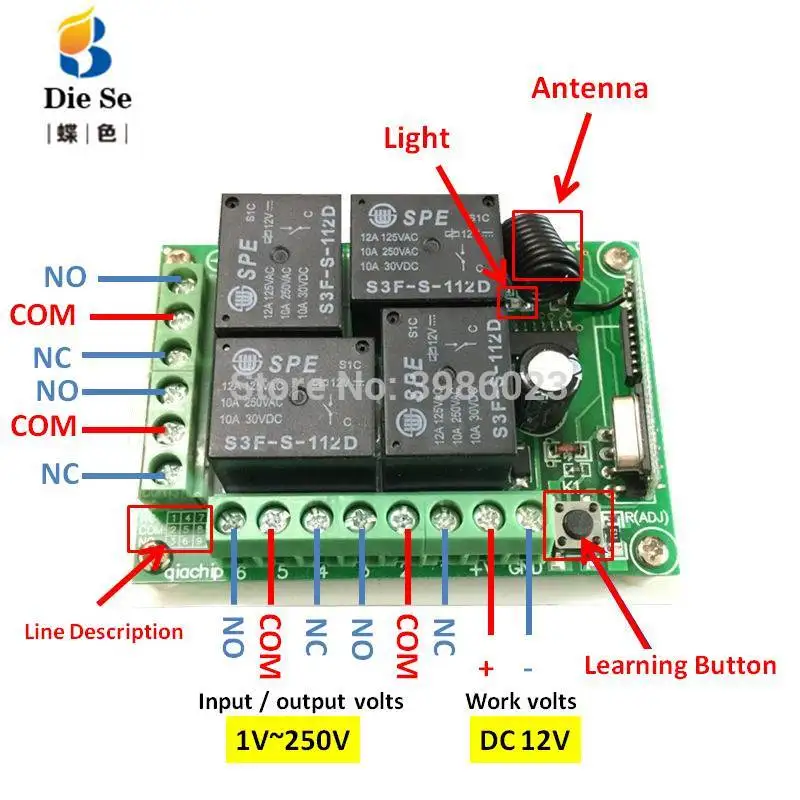

Функции штифта:

• + V: положительный полюсный вход
• GND: вход отрицательного полюса

Реле 1/2/3/4

• 1. Нормальное закрытие реле (NC)
• 2. Общие Реле (COM)
• 3. Нормальное открытие реле (нет)

Дисплей Продуктов

Советы:

Все наши продукты высокого качества!Если у вас есть другие потребности, пожалуйста, не стесняйтесь покупать их в нашем магазине.

Нажмите здесь, чтобы найти больше

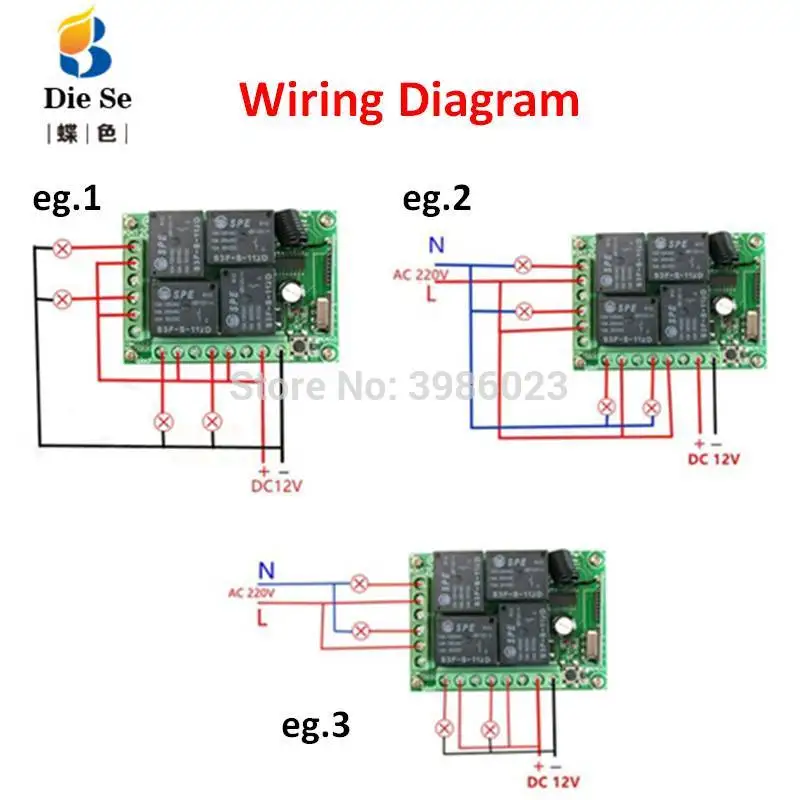

Режимы подключения цепи Модуль переключателя приемника имеет 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется входом COM pin.


Примечания 1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества. 2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача) 3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой. 4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.

Режим работы

Вы можете сочетать пульт дистанционного управления с модулем переключателя приемника в 3 режимах.

• Режим дистанционного управления 1:Мгновенный режим

Нажмите и удерживайтеОдна кнопка->На; Отпустите кнопку->Скидка

• Режим дистанционного управления 2:ТумблерРежим

Нажмите одну кнопку->На; Нажмите на ту же кнопку снова->Скидка

• Режим дистанционного управления 3:ЗащелкивающийсяРежим

Нажмите одну кнопку «A»->На; Нажмите другую кнопку «B»->Выключено (другое реле включается для включения)

Настройка

-Часть 1:Удалите имеющиеся данныеО режиме дистанционного управления

Примечание: Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда он может быть аранжирован для отправки. Поэтому, пожалуйста, удалите имеющиеся данные о Дистанционный режим Для первого применения. Нажмите кнопку обучения наПлата модуля переключателя приемника8 раз,Существующие данные успешно удаляются. После удаления данных весь пульт дистанционного управления больше не может работать.

-Часть 2:Настройка режима дистанционного управления

Режим дистанционного управления 1:Мгновенный режим

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаОдин раз. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопку на Пульт дистанционного управления Светодиодный индикатор на плате приемника включится, затем выключится, указав, что кнопка получена. Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.

Режим дистанционного управления 2: Режим переключения

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаДважды. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопкуНаПульт дистанционного управленияСветодиодный индикатор на плате приемника включится, затем выключится, Указание кнопки было изучено. Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.

Режим дистанционного управления 3: БлокировкаРежим

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаТройной. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопку НаПульт дистанционного управления, Встроенный светодиодный индикатор будет мигать 5 раз, чтобы сообщить, что Настройка блокируемого режима прошла успешно. Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.

Дополнительные пояснения:

Удаленные моторы можно комбинировать

2CH мгновенный + 2CH тумблер

Нажмите ing четыре раза кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.

2CH мгновенный + 2CH защелкивающийся

Нажмите ing пять раз кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.

2CH тумблер + 2CH защелкивающийся

Нажмите ing шесть раз кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.

На странице сведений об изделиях доступно демонстрационное видео. * Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
