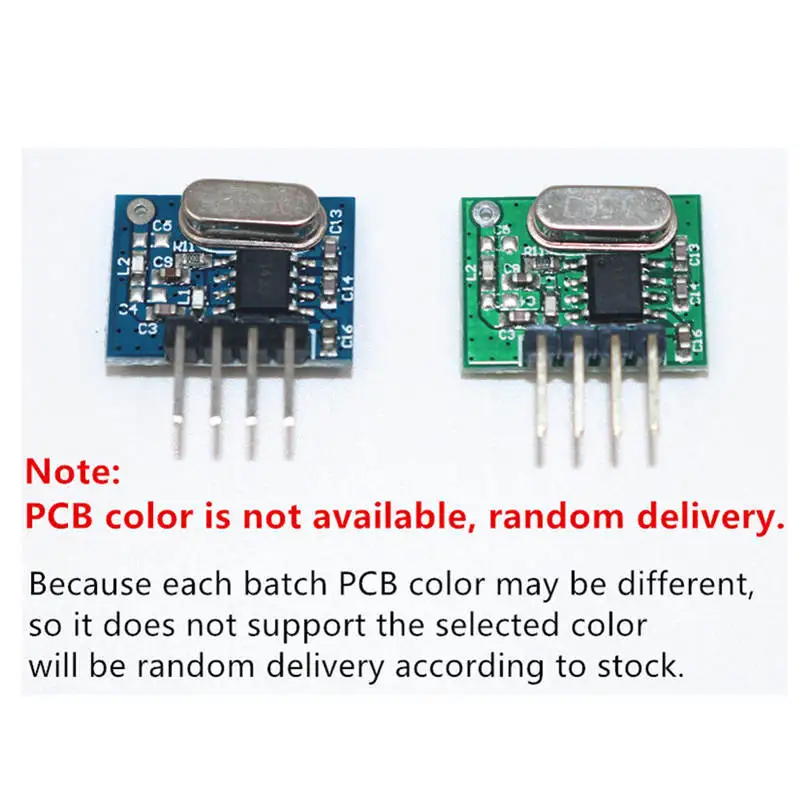

315 мгц радиочастотный передатчик и приемник сверхгетеродинный UHF ASK модуль

---



NEW315mhz радиочастотный передатчик и приемник Супергетеродинный UHF ASK модуль дистанционного управления Комплект небольшой размер низкая мощность для Arduino/ARM/MCU

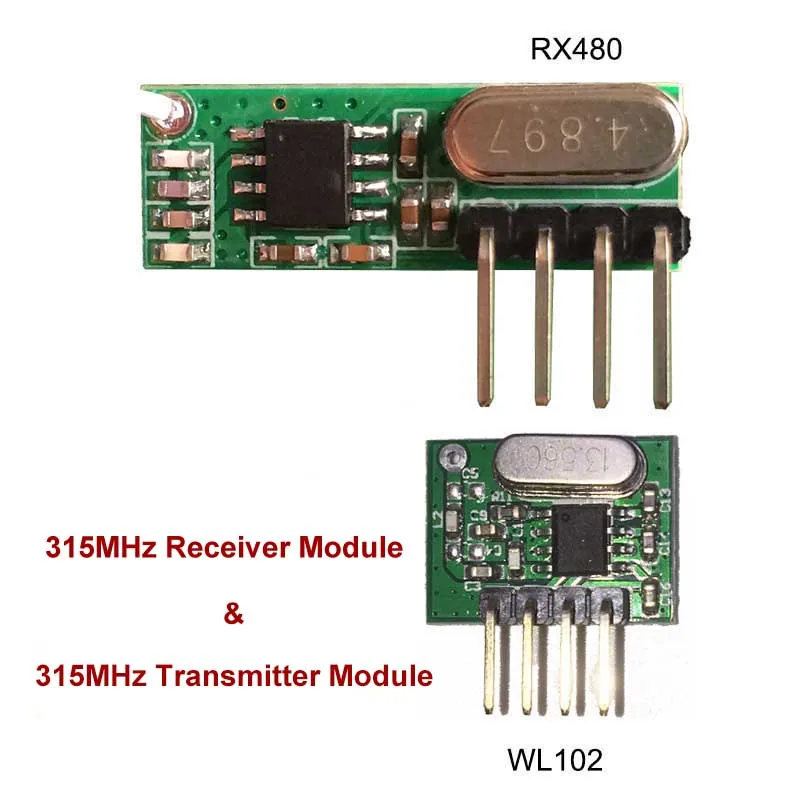

Посылка включает в себя:Модуль приемника * 1 шт.Модуль передатчика * 1 шт. В комплект поставки не входит антенна. Применение окружающей среды Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио, дистанционное управление электрическими дверями, гаражные двери дистанционного управления, раздвижные двери дистанционного управления, пульт дистанционного управления, двери панорамирования, Пульт дистанционного управления открывания двери, закрывания дверей Система управления устройством, пульт дистанционного управления регулирующая завеса, хост-устройства сигнализации, сигнализация, дистанционное управление для мотоцикла с дистанционным управлением электромобили, дистанционное управление, MP3. Описание продукта: [Модуль приемника] Модель продукта: RX480 RX480SUperheterodyne беспроводной приемникМодуль получает модуль UHF ASK демодуляторы поддержки ASK и OOK модуляции. Модуль приемника имеет высокую чувствительность (-107dBm),Низкая производительность, наряду с высоким динамическим диапазоном (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный фронтальный малошумный усилитель, миксеры, фильтры, Частотный синтезатор цепи и т. д., может увеличить оптимизацию сигнала.Продукт Особенности1. Поддержка модуляции ASK/OOK, чувствительность приемника-110dBm;2. Рабочая частота: 315 МГц, полоса пропускания около ± 150 кГц;3. Диапазон входного напряжения сети: 3,0-5 В;    Рабочий ток:  Тип: 5.0mA (требование: VDD = 5 V); Тип: 6.0mA (требование: VDD = 3 V)4. тихий ток: 1uA5. Низкое энергопотребление;6. Хорошая селективность и ложное подавление радиации, и легко пройти CE/Fcc международную сертификацию;7. Хорошее подавление локального осциллятора, несколько приемных модулей для работы с (т. е. более чем один доход) и не будет мешать друг другу, используется вместе, не влияет на расстояние приема;8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц;9. Диапазон температур:-40-85 °C10. ультра-Малый размер 30,25 × 8,5 × 1 (мм) (может быть настроен согласно клиенту)11. Внешняя антенна: 32 см одножильный провод, намотанный в спираль [Модуль передатчика] Модель продукта: WL102-341WL102-341 модуль передатчика UHF ASK модулированные передатчики, поддержка ASK и OOK модуляции. Модуль передатчика интегрирует аналоговую схему PLL и канал модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с короткой беспроводной связи. Рабочая частота 433 МГц, мощность передачи превышает 11 дБм. Продукт Особенности1. Поддержка модуляции ASK/OOK, мощность передачи превышает 11dBm;2. Рабочая частота: 315 МГц;3. Диапазон входного напряжения сети: 2,0-3,6 В;4. Ток режима отключения низкого энергопотребления меньше 1uA;5. скорость передачи до 20 кГц;6. Расстояние запуска: 20-200 метров7. Размер: 16*12*1 мм8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия9. Диапазон температур:-45-85   °C   Монтажной схемыПриложений1. Беспроводной Выключатель питания, розетка, переключатель дистанционного управления, модуль приемника,2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленная дверь открывалки, доводчики системы управления3. Безопасность, системы наблюдения, товары для домашней безопасности, электрические двери, Хост сигнализации, сигнализация4. Управление комнатами, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио, дистанционное управление электрическими дверями, пульт дистанционного управления двери гаража, выдвижные двери дистанционного управления, ворота дистанционного управления, раздвижные двери5. Продукция умный дом, дистанционное регулирующая завеса, дистанционное MP3, аудио





Выбор антенны Описание Общее применение режим Для общего режима применения антенна может непосредственно принять общие спецификации с рынка;Конкретная информация: Ядро антенны диаметром проводника (включая антенную кожу): 1,0 мм, (за исключением кожи антенны): 0,5 мм; Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм; Диаметр обмотки антенны (включая антенную кожу): 5 мм; Количество поворотов намотки: 15 поворотов В схематический Рисунок: Специальный расширенный режим Общий режим приложения не может удовлетворить, если вам нужно больше расстояния связи, поэтому специальный расширенный режим может получить более дальнее расстояние связи, и конкретную информацию следующим образом: 433 МГц Антенна Ядро антенны диаметром проводника (включая антенную кожу): 1,0 мм; (за исключением кожи антенны): 0,35 мм Длина провода сварного конца: 12 мм Диаметр обмотки антенны (за исключением кожи антенны): 3,0 мм; Количество поворотов намотки: 26 витков; длина намотки: 36 мм В схематический Рисунок:
