Зарядное устройство LiitoKala для планшетов с ЖК дисплеем 3 7 в 18650 18350 18500 16340 20700B 21700 20700

Зарядное устройство LiitoKala для планшетов с ЖК дисплеем 3 7 в 18650 18350 18500 16340 20700B 21700 20700

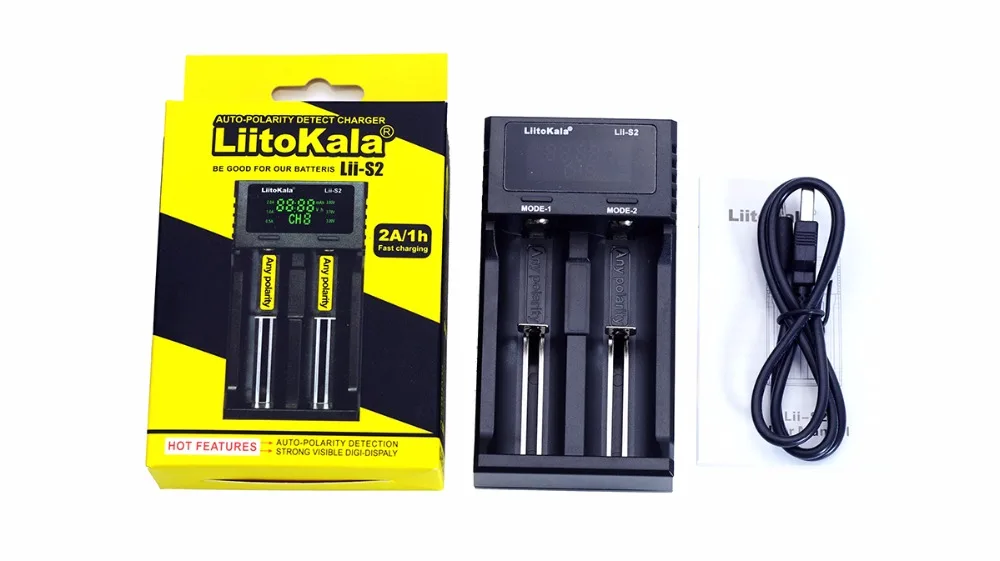

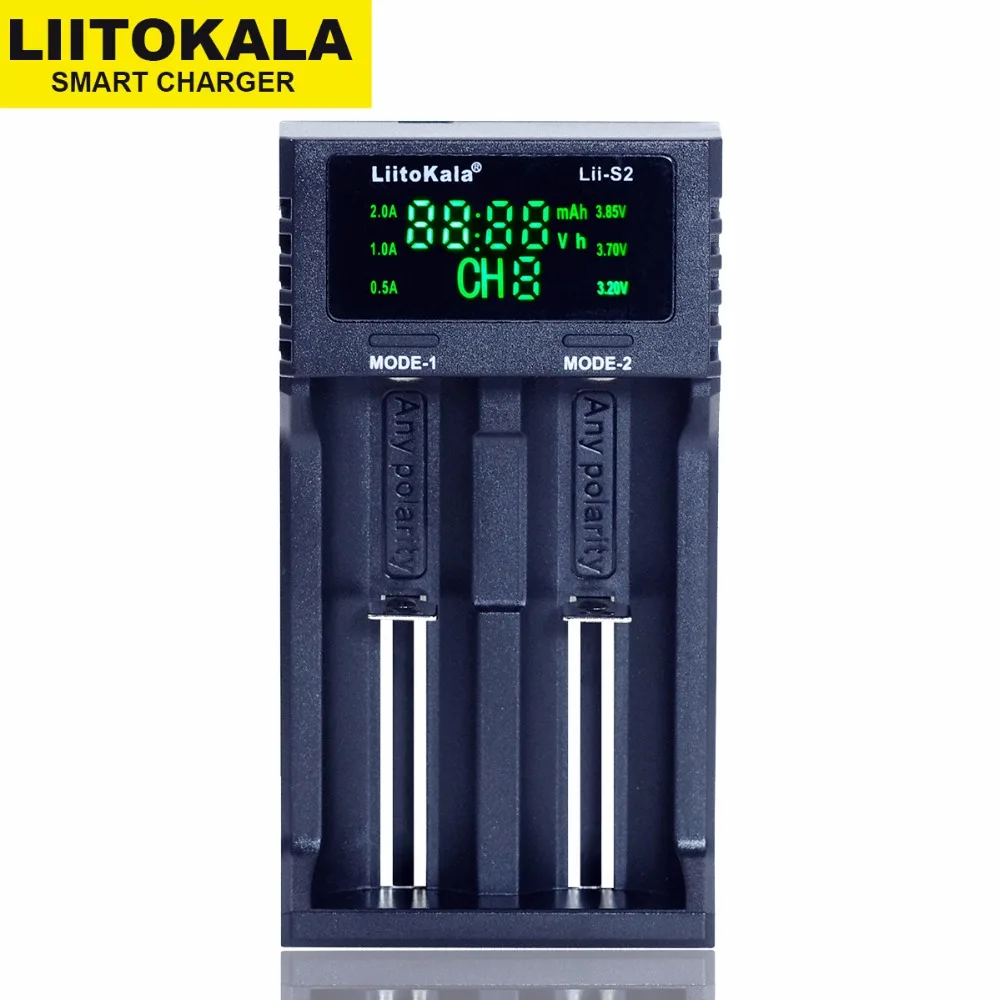

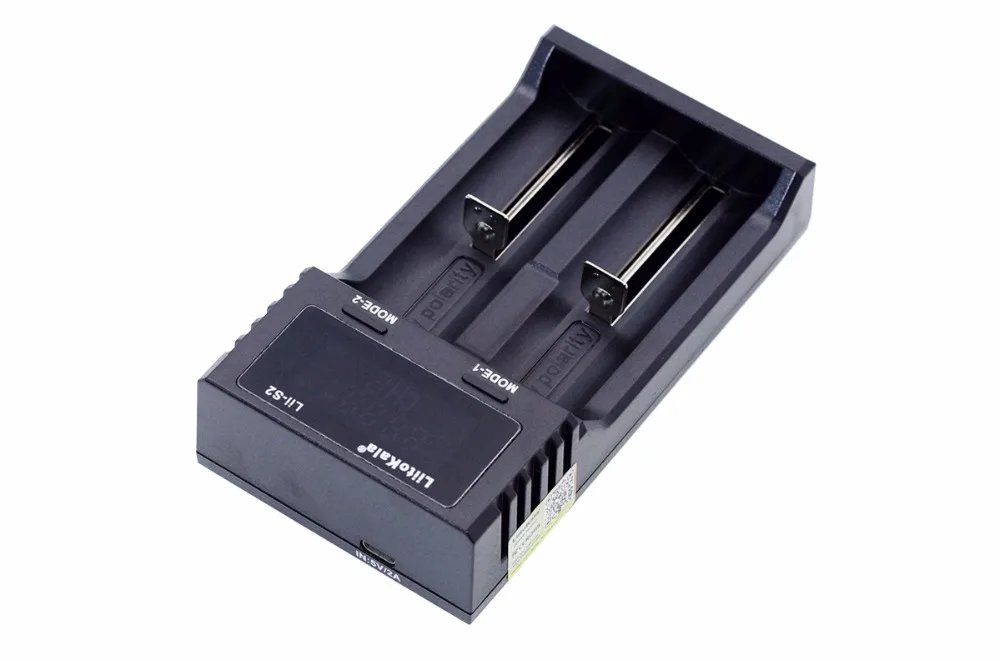

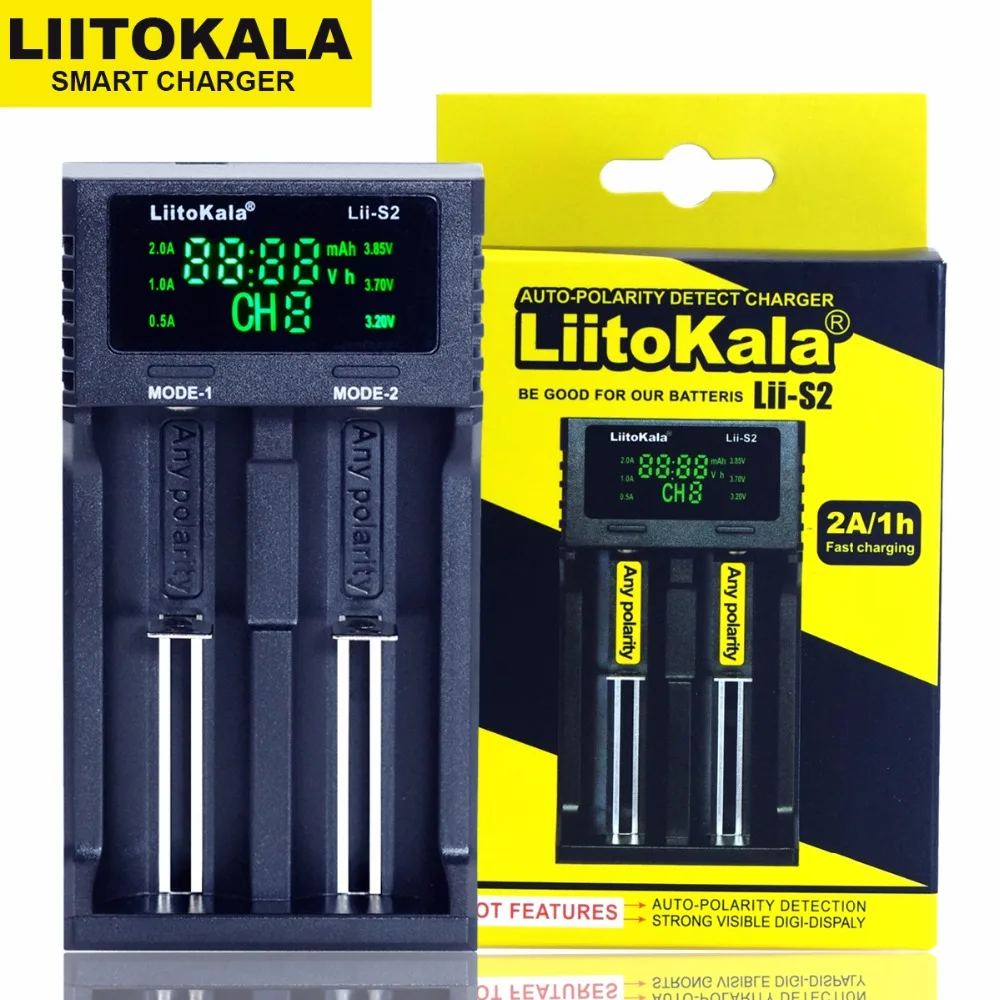

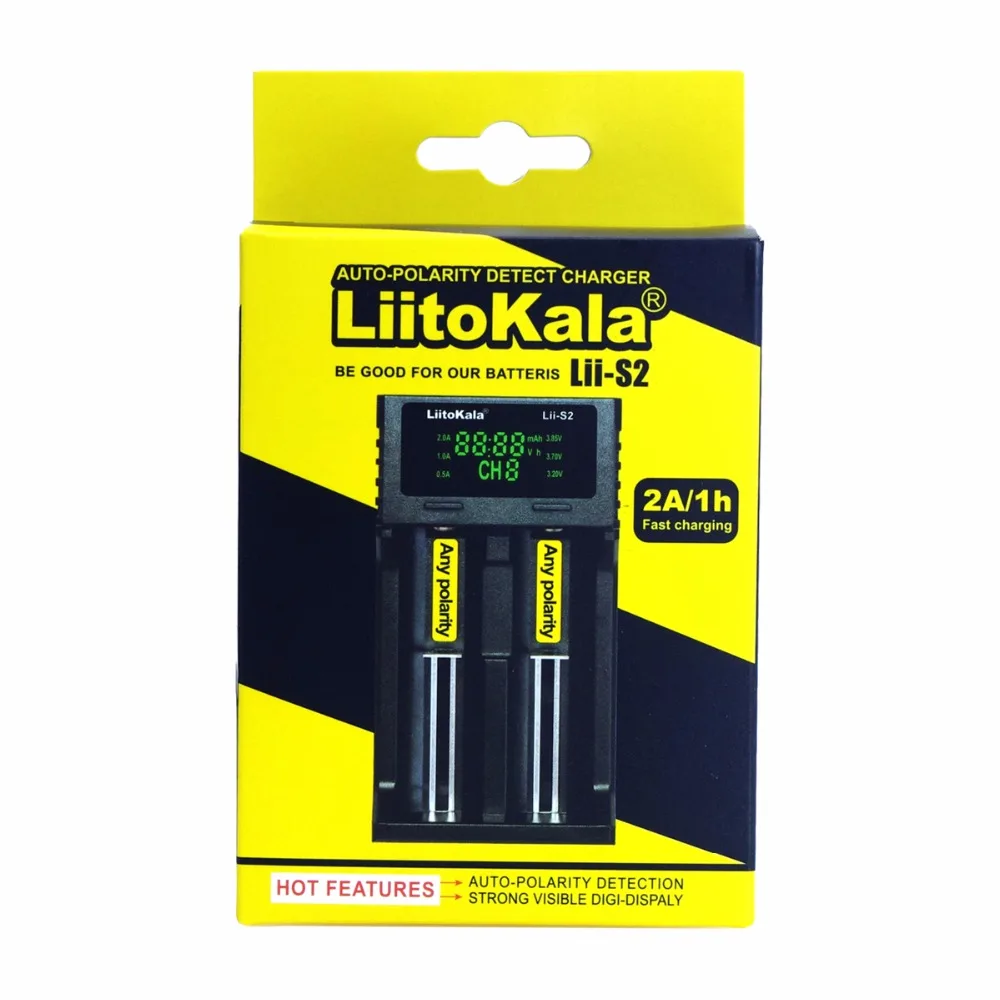

Руководство пользователя Lii-S2

Меры предосторожности:

1. Это зарядное устройство может заряжать все цилиндрические аккумуляторы 3,7 V li-ion, 3,8 V IMR, 1,2 V Ni-MH/Cd, 3,2 VLiFePO₄
2. Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не нужно заряжать аккумулятор за рекомендуемый предел тока
3. Если вход постоянного тока, рекомендуется только 12 в 1 А
4. С учетом нагрева во время зарядки
5. Извлеките зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства
6. Только для использования в помещении
7. Отображение данных только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

Характеристики и функции:

1. Мульти-Потребляемая мощность: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ 12V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.

2. Зарядный ток, интеллигентая (ый) Авто-набор всего три уровня: 500mA/1000мА/2000mA),2000mA фиксируется только для слот #4.

3. Многофункциональный светодиодный индикатор зарядки: для хода зарядки: 25% - 50% - 75% -100%, типы батарей: ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, литий-ионный 3,80 в (IMR) и для зарядки тока: 0.5A/1A/2A

4. Автоматическое определение литий-ионных и никель-гидридных аккумуляторов и Ручная настройка режима зарядки для литий-ионных батарей LiFePO4 и 3,80 в (IMR)

5. Обновите для OV батареи. Он не будет заряжать аккумулятор 1,65-2,20 в (обновленный ток может быть обнаружен только)

6. Многофункциональная функция защиты от перезарядки и переразряда, короткого замыкания, полярности и т. д. Он может точно определить сломанные батареи с гораздо большей безопасностью.

7. Зарядка при постоянном напряжении и токе

Кнопки и светодиодный:

1. Кнопка режима: При подключении источника питания 1) Нажмите кнопку Mode, чтобы изменить тип батареи. Он начнет зарядку через 5 секунд после того, как установка типа аккумулятора (3,2 V или 3,80 V), 1,2 никель-металл-гидридный аккумулятор с напряжением и 3,7 V литий-ионный аккумулятор может быть обнаружена автоматически, поэтому потребуется установка только в том случае, 3,2 V и 3,8 V батареи; 2) во время процесса зарядки, короткое нажатие на кнопку mode для отображения типа аккумулятора.

Примечание: тип батареи может быть выбран только перед запуском зарядки.

Светодиодный: в то время как источник питания подключен, все светодиодный S светильник немедленно вверх 1) Если батарея не вставлена, светодиодный индикатор 500 мАч (один из трех текущих дисплеев светодиодный S) будет продолжать и другие будут выключены. 2) в тех случаях, когда аккумулятор вставлен и обнаружения 4 Светодиодный индикатор зарядки для канал будет на среди которых 3,7 V батарея типа светодиодный держит мигающий о том, чтобы установить тип батареи, при отсутствии работы в течение 5 секунд, он начинает путем автоматического обнаружения (литий-ионный аккумулятор 3,7 V или никель-металл-гидридными), а затем четыре светодиодный индикаторы будут отображения статуса зарядки. 3) во время зарядки нажмите кнопку Mode, чтобы показать тип батареи в течение 5 секунд; 4) Если источник питания не подключен, вставьте аккумулятор, он может быстро отображать оставшийся объем зарядного устройства аккумулятора.

* Светодиодный графический дисплей:

Электрические параметры:

1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно);

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,70 V

DC 4,35 V для Li-Ion 3,85 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),

1000mA * 2/500mA * 2

NiMH/NiCd: 500 мА

4. Постоянное напряжение, ток отключения: менее 100 мА;

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размеры и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g

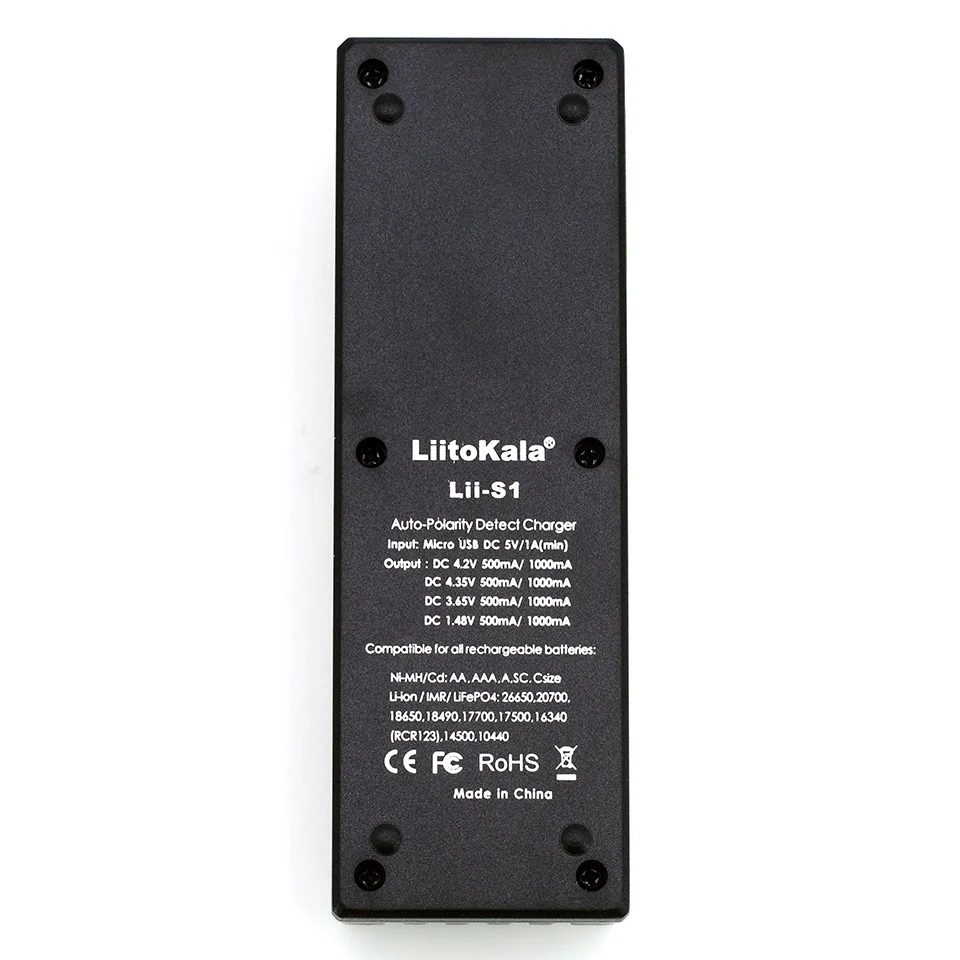

Руководство пользователя Lii-S1

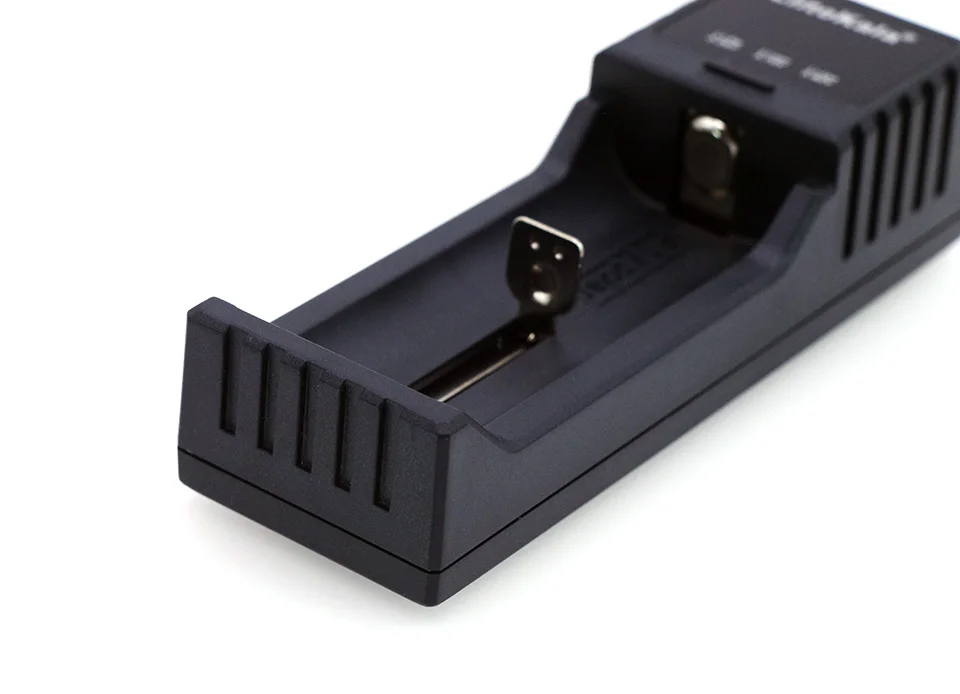

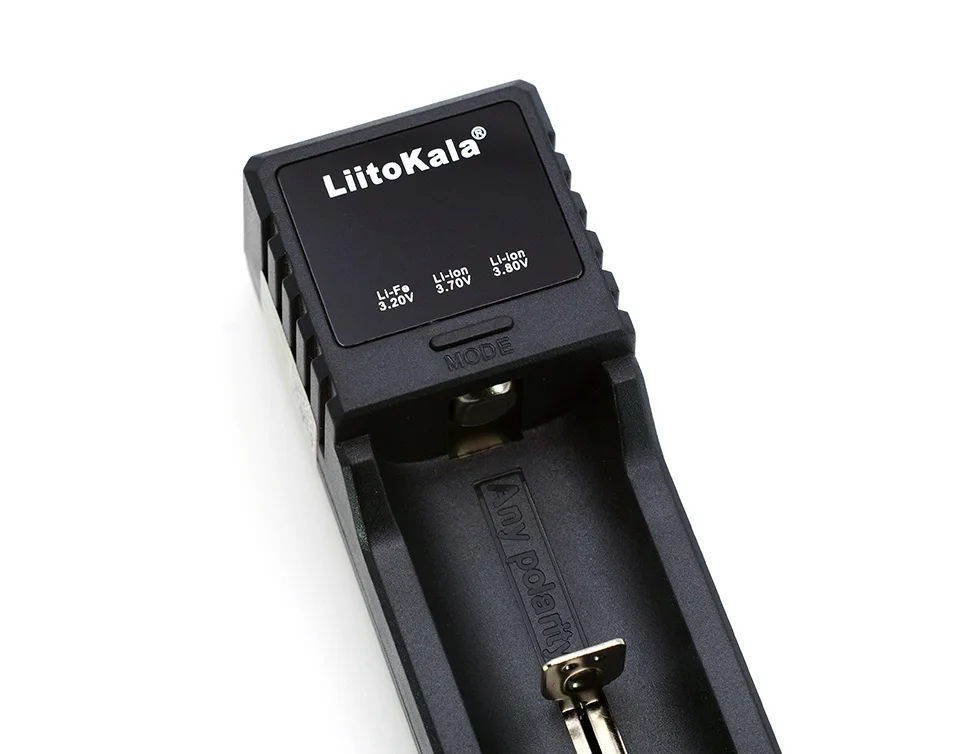

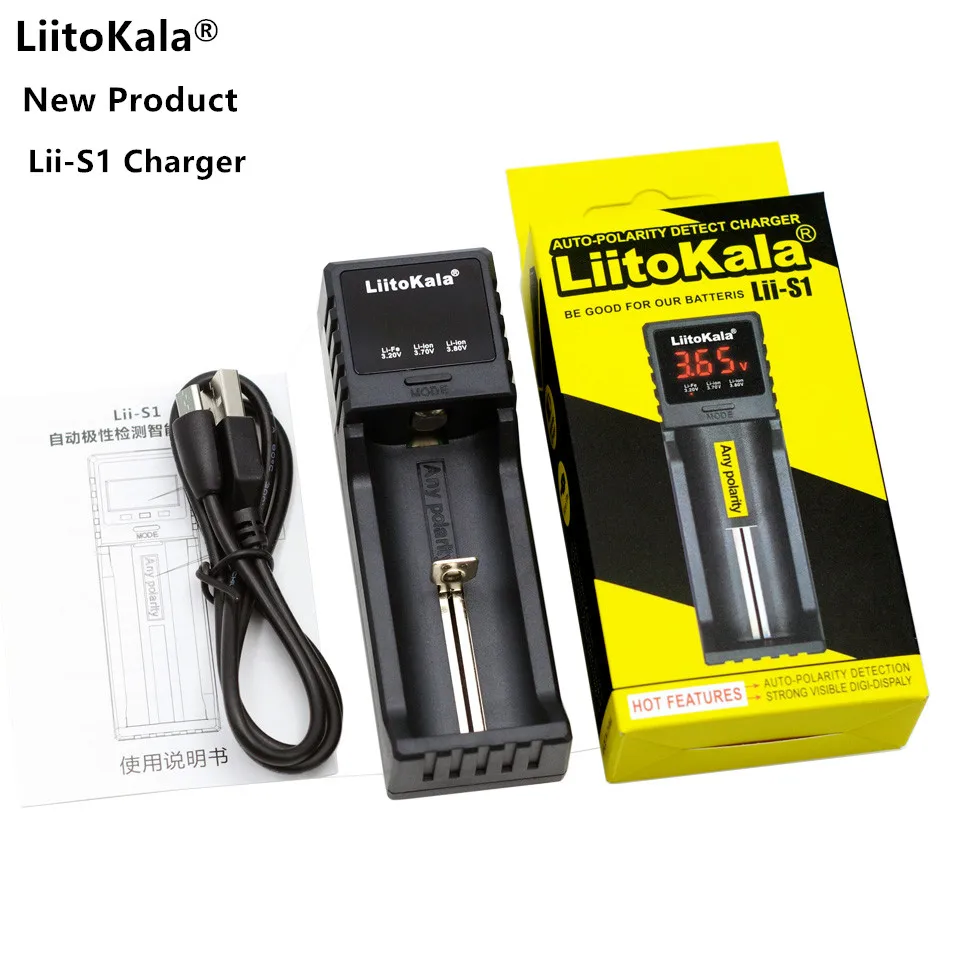

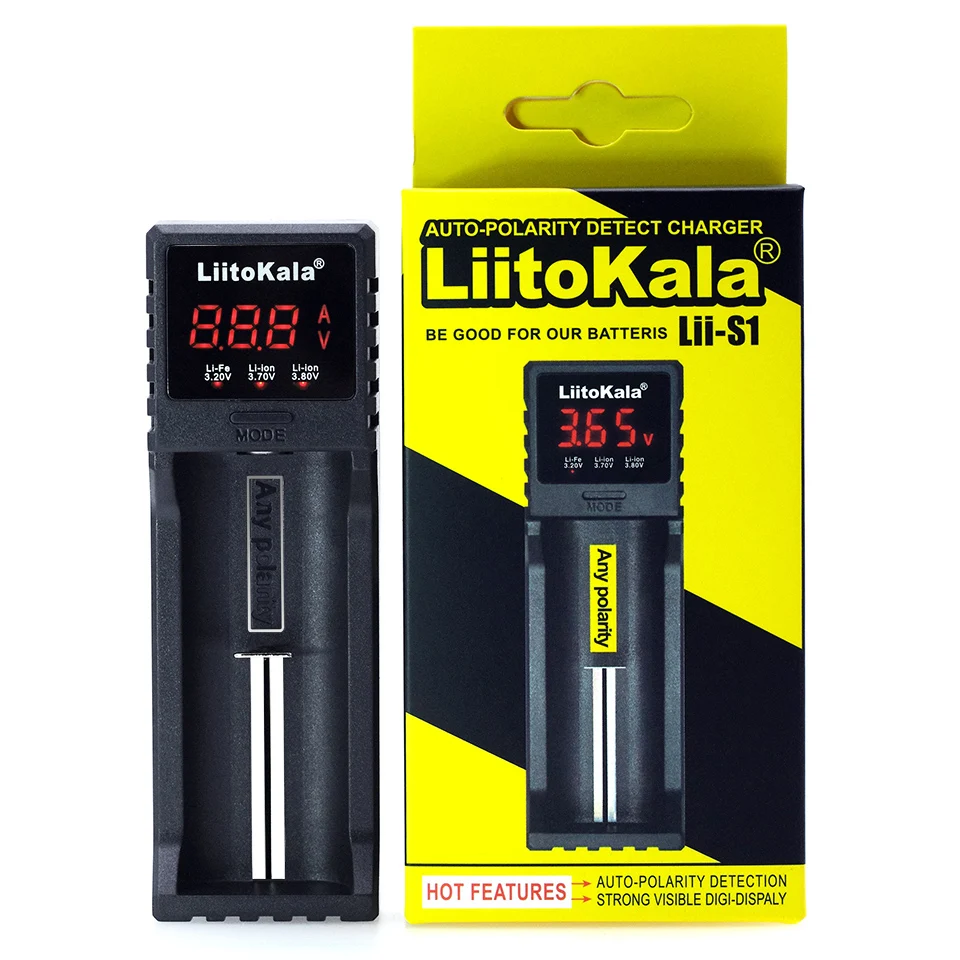

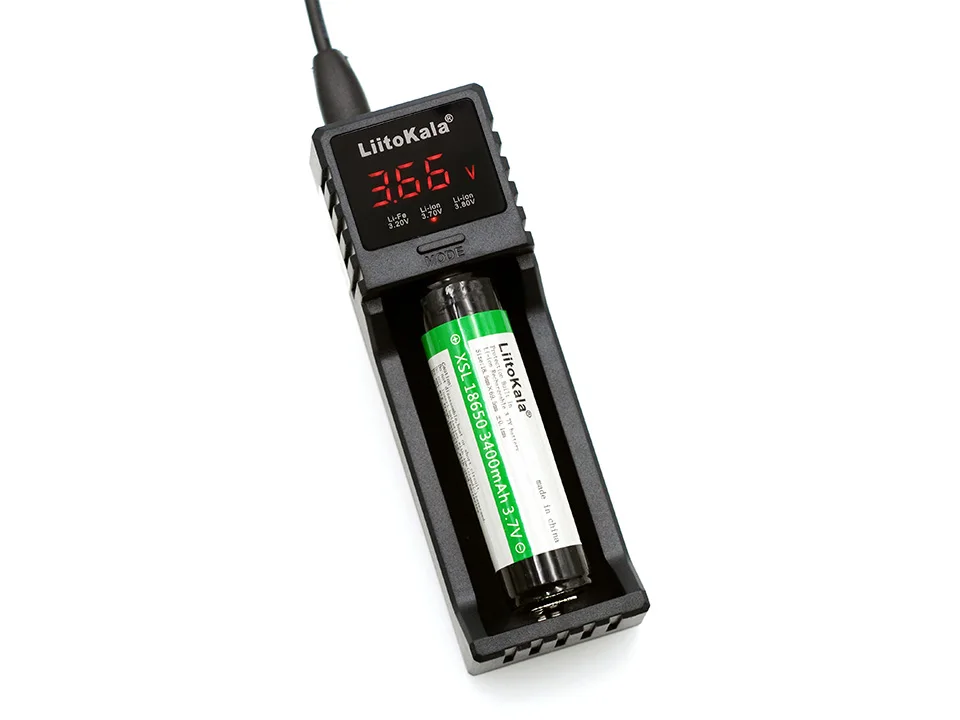

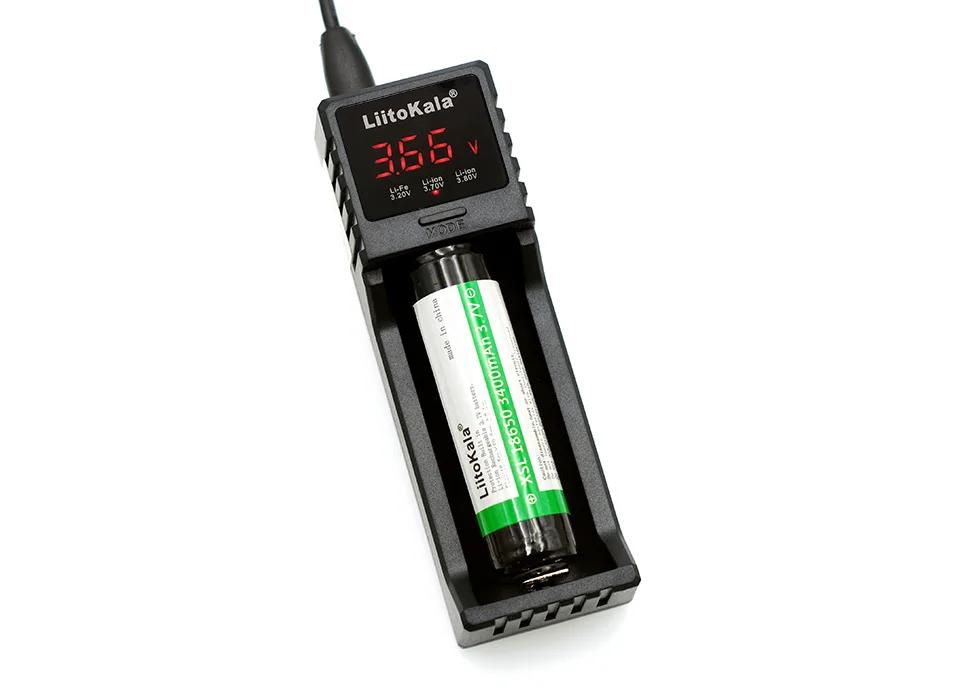

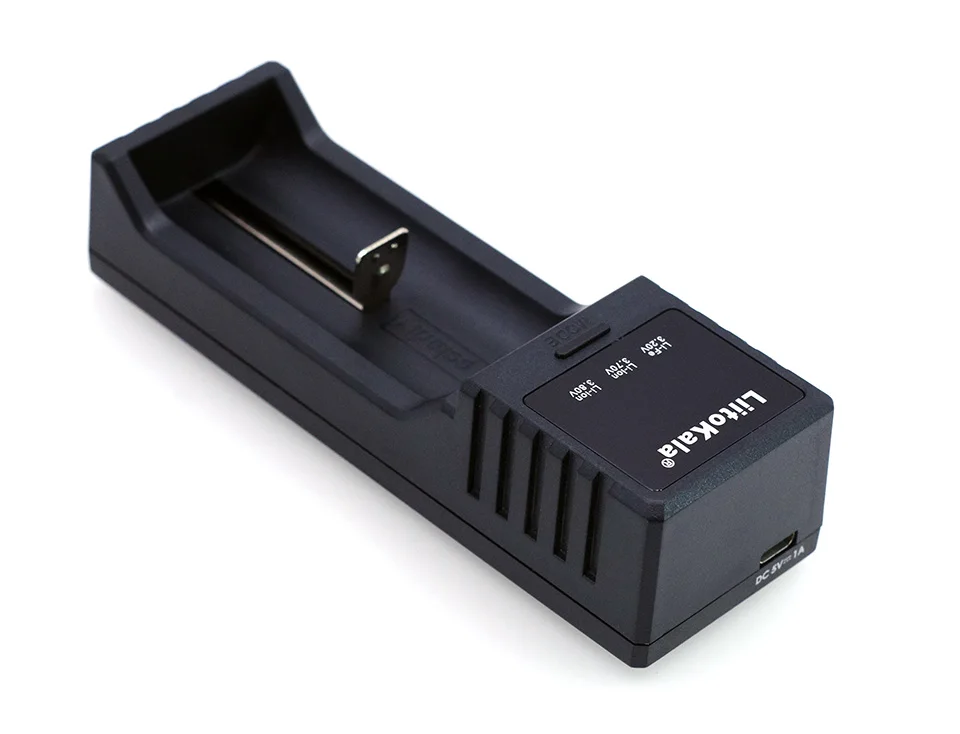

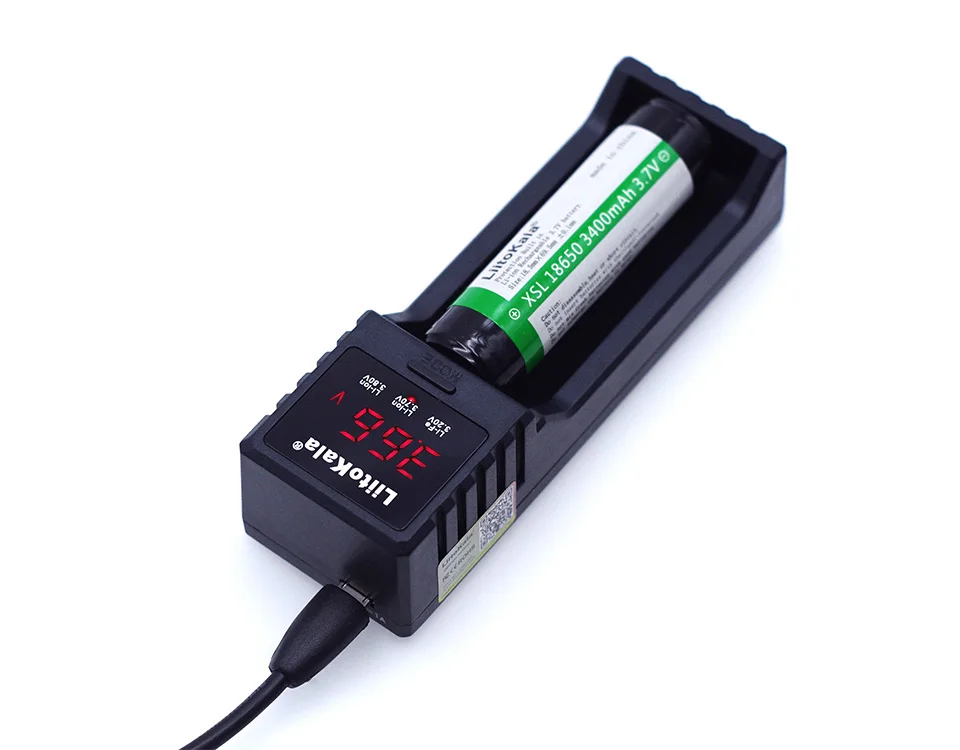

Умное устройство для зарядки никель-металлогидридных аккумуляторов от компании LiitoKala: Lii-S1

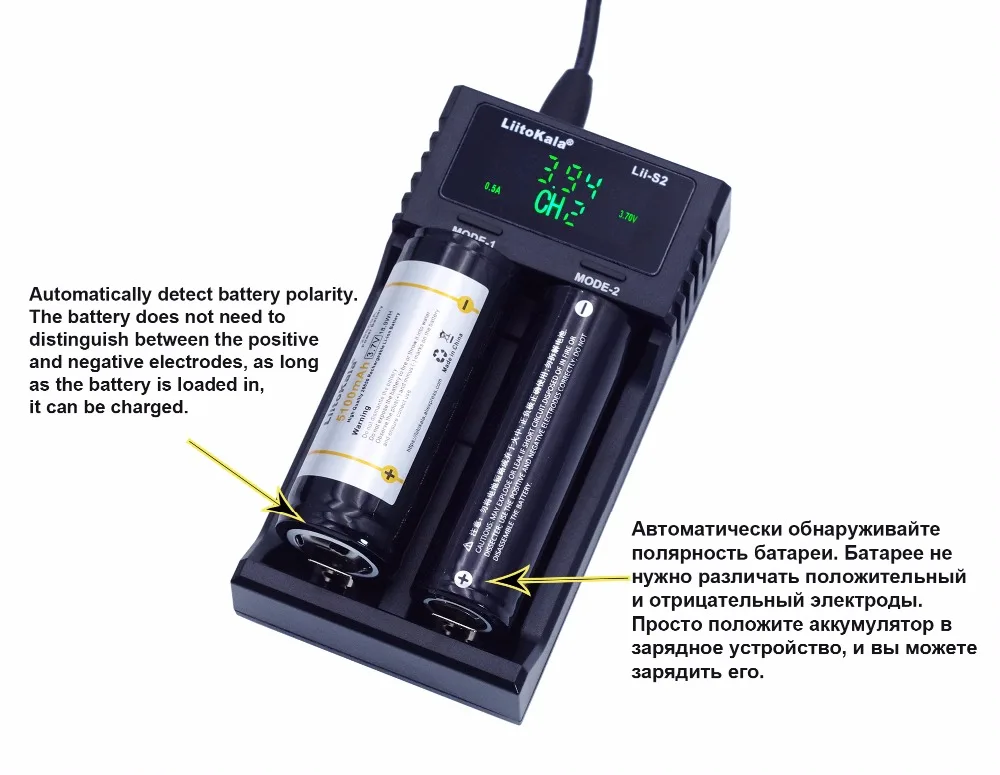

Технология еще раз инновации, автоматическое определение полярности. Не нужно различать полярность аккумулятора. До тех пор, пока батарея является перезаряжаемой батареей, которая может быть заряжена. Не беспокойтесь о обратной полярности аккумулятора. Хорошее зарядное устройство.

В дополнение к автоматическому обнаружению полярности есть сильный Видимый цифровой дисплей. Визуально красиво. Функция продолжает Lii-100, очень хорошо.

Технические характеристики

Вход: Micro USB DC 5V / 1A (мин.)

Выходное напряжение: DC 4,2 V 500mA / 1000mA для li-ion

DC 4,35 V 500mA / 1000mA для IMR

DC 3,65 V 500mA / 1000mA для LeFePO4

DC 1,48 V 500mA / 1000mA для NiMH / NI-Cd

Постоянное напряжение зарядки с отключаемым током меньше 100 мА

Ток в режиме ожидания: не более 15 мА

Совместимость для батареи:

Li-ion / IMR / LiFePO4: 26650, 20700, 18650, 18490, 17700, 17500, 16340 (RCR123), 14500, 10440

Ni-MH / Cd: AA, AAA, A, SC, C Размер

Размер (мм)/Вес (г):

Длина 112 мм x ширина 37 мм x высота 32 мм

45 граммов (зарядное устройство) + 17 граммов (USB кабель) включены в поставку

Особенности:

1, система зарядки и управления с одним слотом, входной порт Micro USB DC 5V

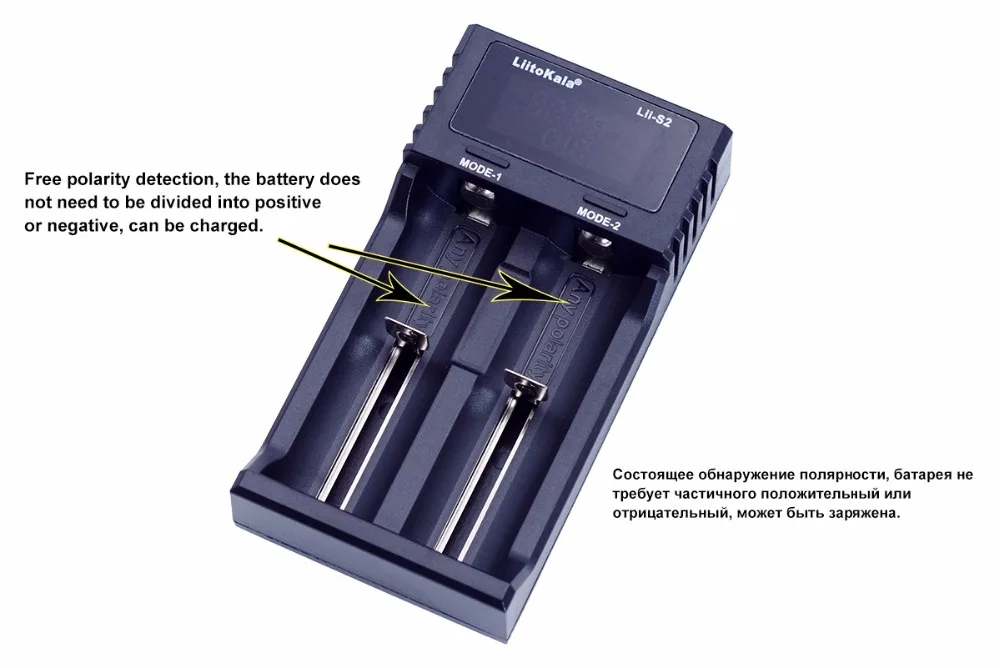

2. Автоматическое определение полярности батареи (Любая полярность)

3, 500 мАч/1000 мАч зарядный ток для выбора

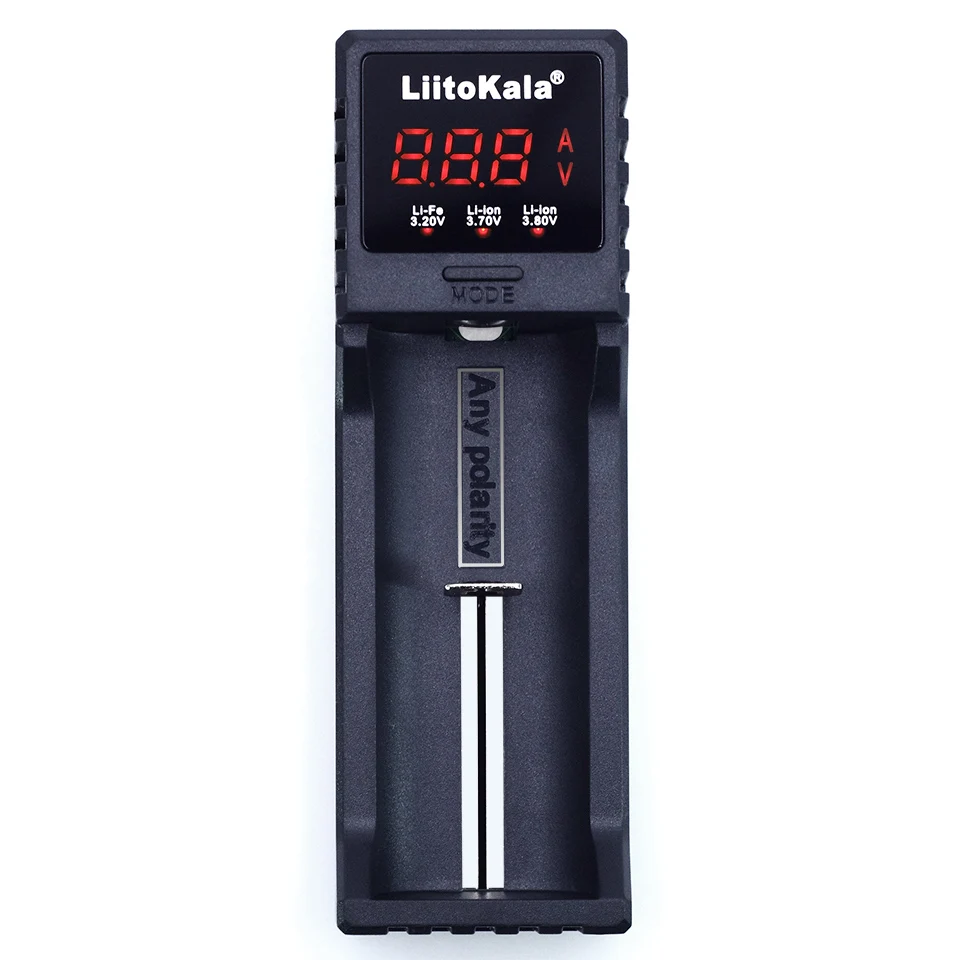

4, встроенный цифровой трубный индикатор показывает состояние зарядки в реальном времени напряжения и тока

5. Автоматическое определение литий-ионного и никель-металлогидридного аккумулятора

Выберите вручную по короткому-Нажмите кнопку mode для батареи IMR (3,85 В li-ion) и LiFePO4 батарея (3,2 V)

6. Функция активации для батареи 0V с защитой PCM.

7, не может заряжать аккумулятор с 0,0 ≦ U <0,2 V для NiMH / Cd и 1,6 ≦ U <2,2 V для li-ion

8, защита от перезарядки и переразряда

9, определение сломанной/дефектной батареи

10. Зарядка при постоянном напряжении и токе

Управление Инструкция:

Есть кнопка «режим» для выбора типов батарей и зарядного тока

Нажмите кнопку «режим» в течение 3 секунд, чтобы изменить ток зарядки, вы можете изменить ток зарядки в любое время

Нажмите кнопку «режим», чтобы изменить тип зарядки литиевых батарей. Если нет настройки, он будет по умолчанию как 1,2 V Ni-MH или 3,7 V литий-ионный аккумулятор автоматически. Вам нужно изменить режим для литий-ионного аккумулятора 3,85 V и аккумулятора LiFePO4 3,2 V

Он начинает заряжать аккумулятор через 5 секунд после ваших настроек

Когда аккумулятор вставлен или вставлен неисправный аккумулятор, зарядное устройство не будет иметь никакого ответа, показывающего «null»; Когда аккумулятор полностью заряжен, он показывает «полный»

Он может отображать напряжение батареи и ток заряда, короткое нажатие кнопки «режим» в любое время во время зарядки
