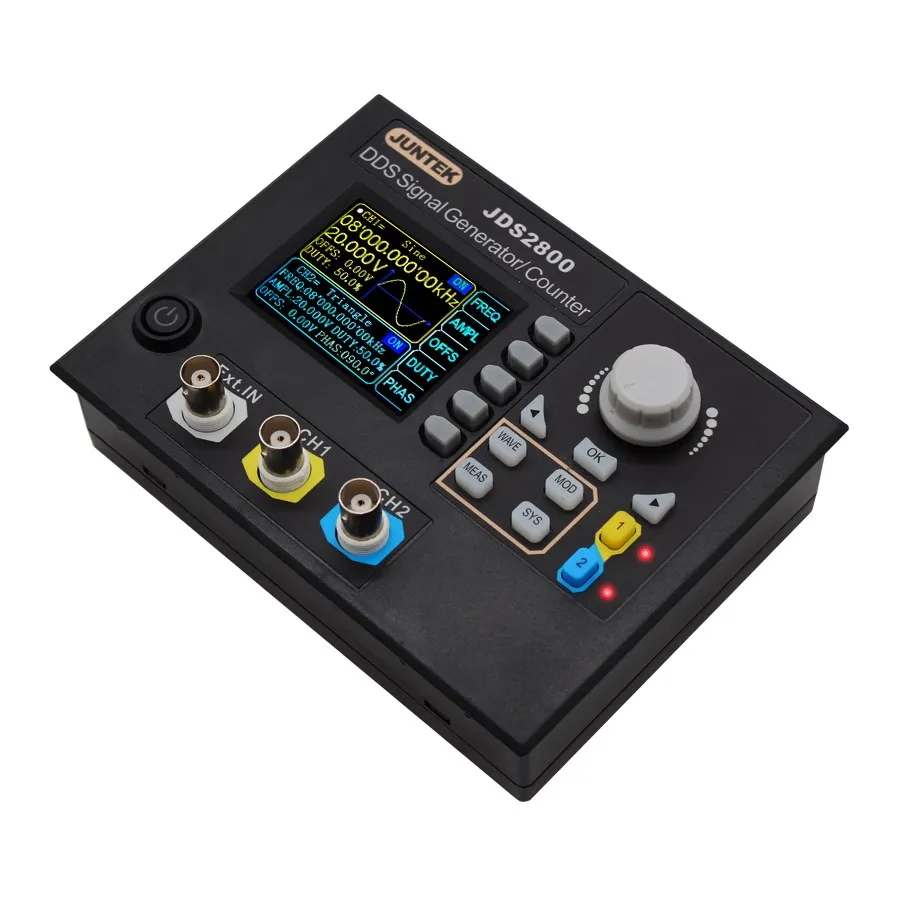

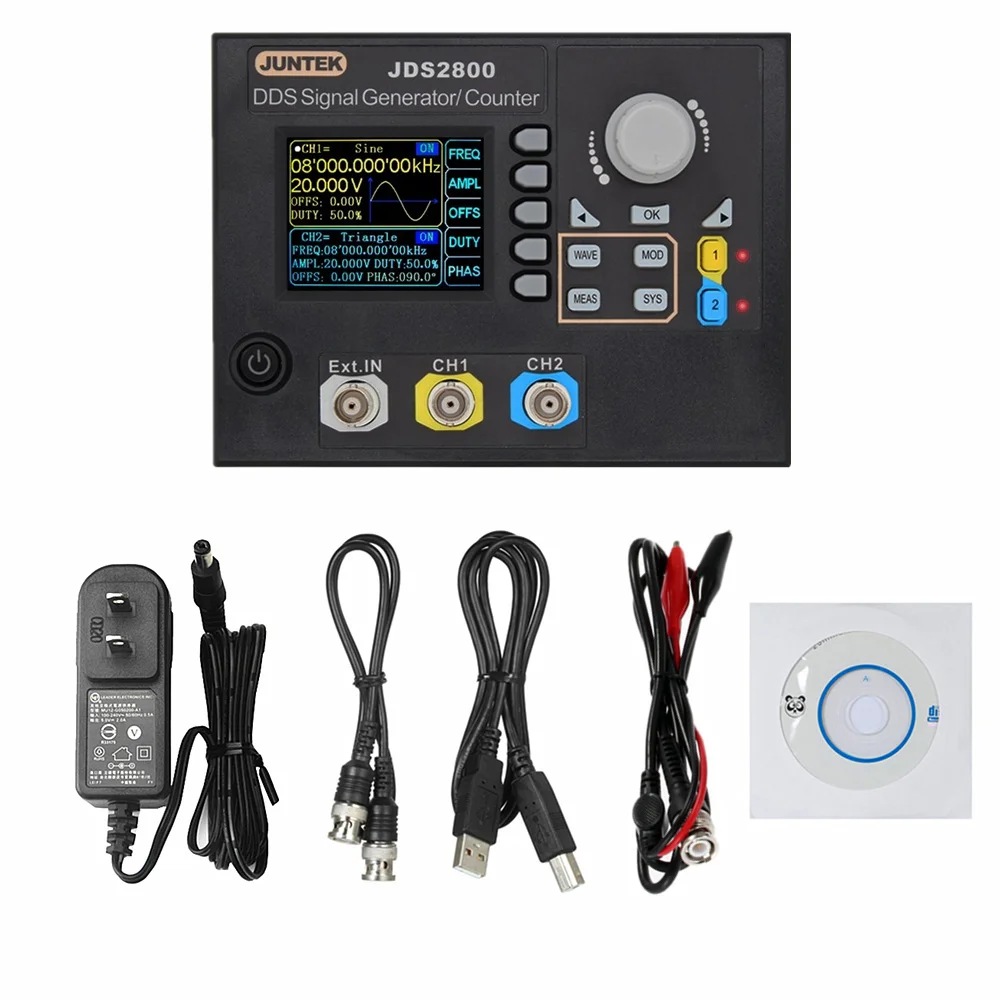

JDS2800 15 МГц цифровая двухканальный DDS генератор Функция сигналов произвольной

JDS2800 15 МГц цифровой двухканальный DDS функция генератор сигналов произвольная форма Генератор импульсных сигналов ЕС вилка 30% off

Http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator

Особенности:

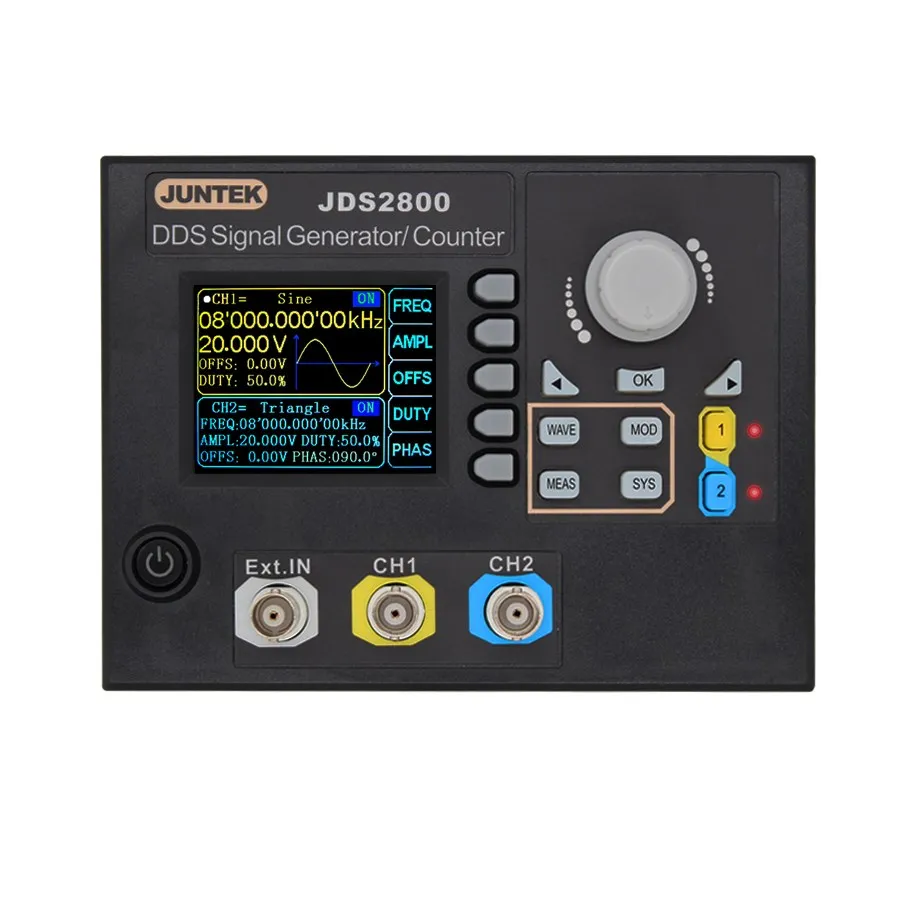

• Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;

• Способность воспроизводить узоры пользовательской формы волны;

• Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;

• Макс. Выходная частота (синусоида) вверх to15MHz/40 МГц/60 МГц (опционально), 266MSa/s частота дискретизации и 14 бит в вертикальном направлении;

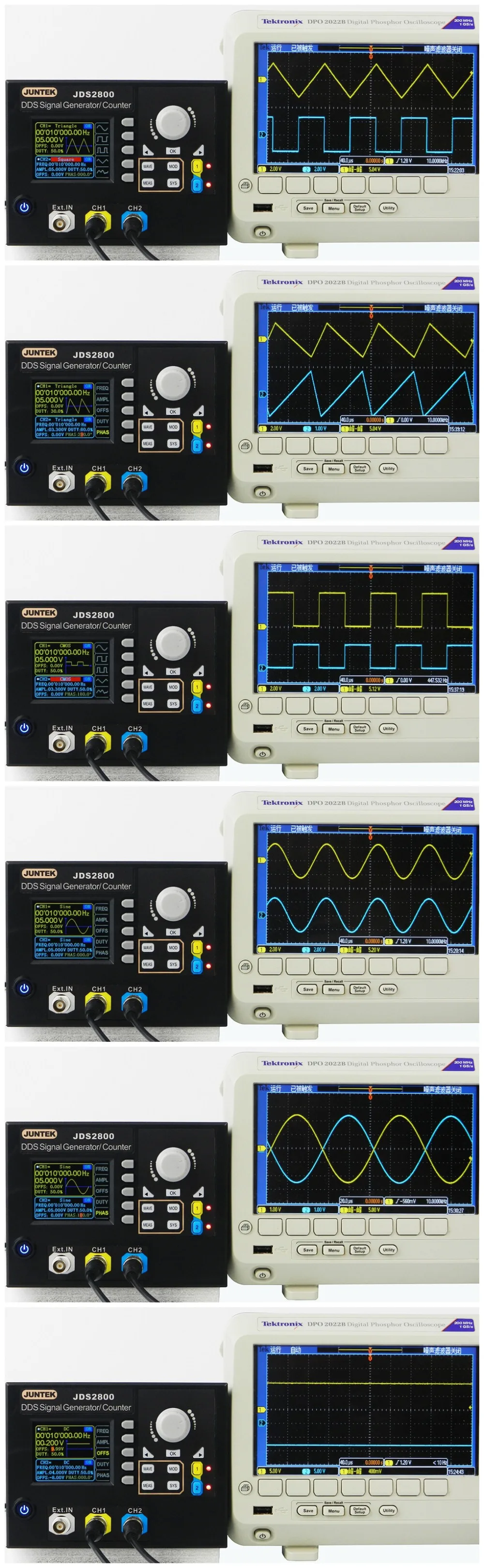

• Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе;

• Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений;

• 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;

• Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц;

• Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp;

• Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки 0.1%;

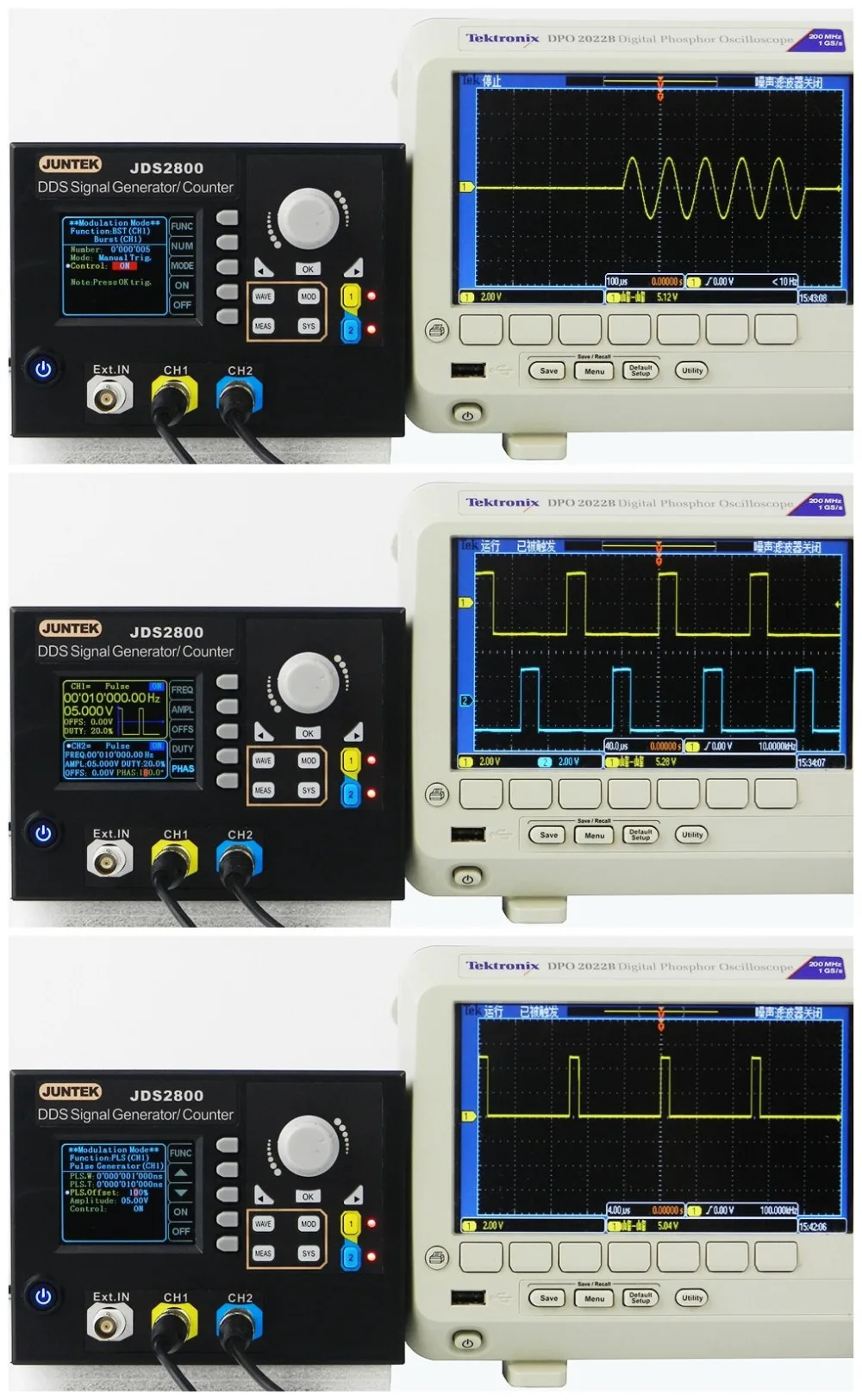

• Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода;

• С импульсными поездами функция разрыва выходного сигнала: позволяет выходу 1 ~ 1048575 произвольных импульсных поездов;

• Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц;

• -9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V;

• С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В;

• Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;

• Функция счетчика: с режимами соединения постоянного и переменного тока;

• Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента;

• Функция связи: ПК может использоваться для управления прибором;

• С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с под нагрузкой короткого замыкания;

Характеристики частоты:

• Синусоидальный Диапазон частот: 0 ~ 15 МГц

• Диапазон квадратных частот: 0 ~ 15 МГц

• Треугольный Частотный диапазон: 0 ~ 15 МГц

• Диапазон частоты импульса: 0 ~ 6 МГц

• TTL Цифровой частотный диапазон: 0 ~ 6 МГц

• Частотный диапазон произвольной волны: 0 ~ 6 МГц

• Время квадратного подъема: ≤ 25 нс

• Диапазон регулировки ширины импульса: 100nS - 4000S

• Точность частоты: ± 20 ppm

• Стабильность частоты: ± 1 ppm/3h

Характеристики формы волны:

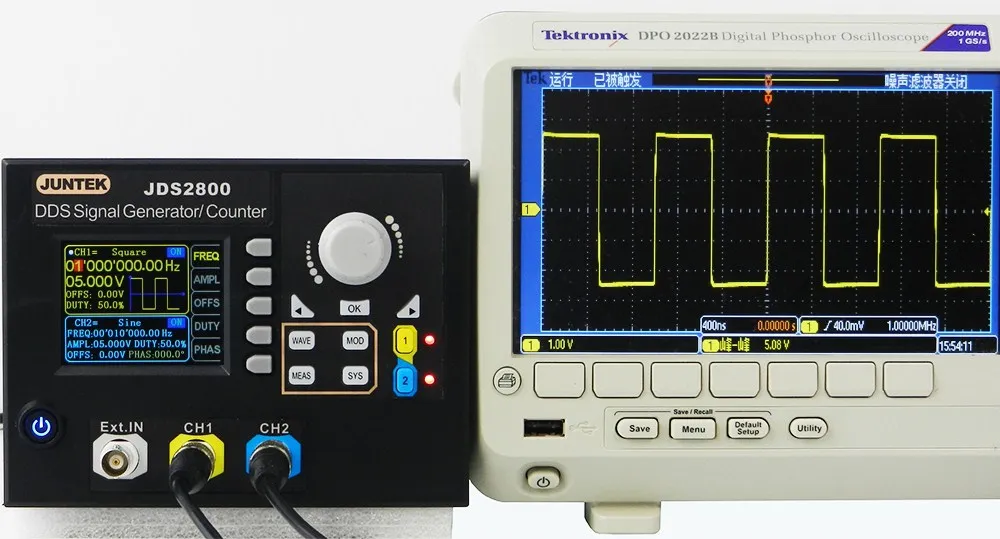

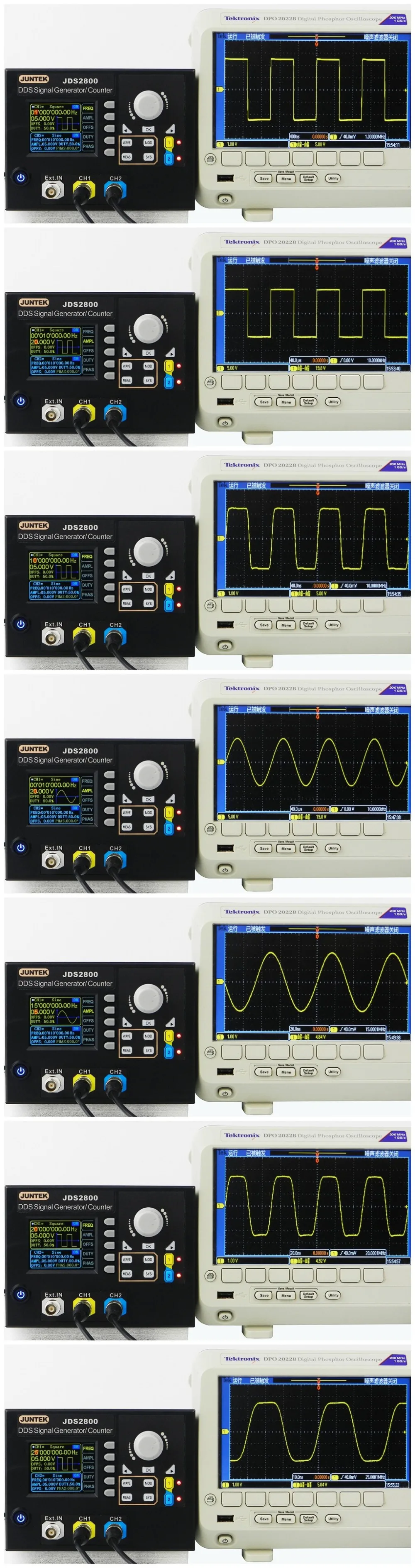

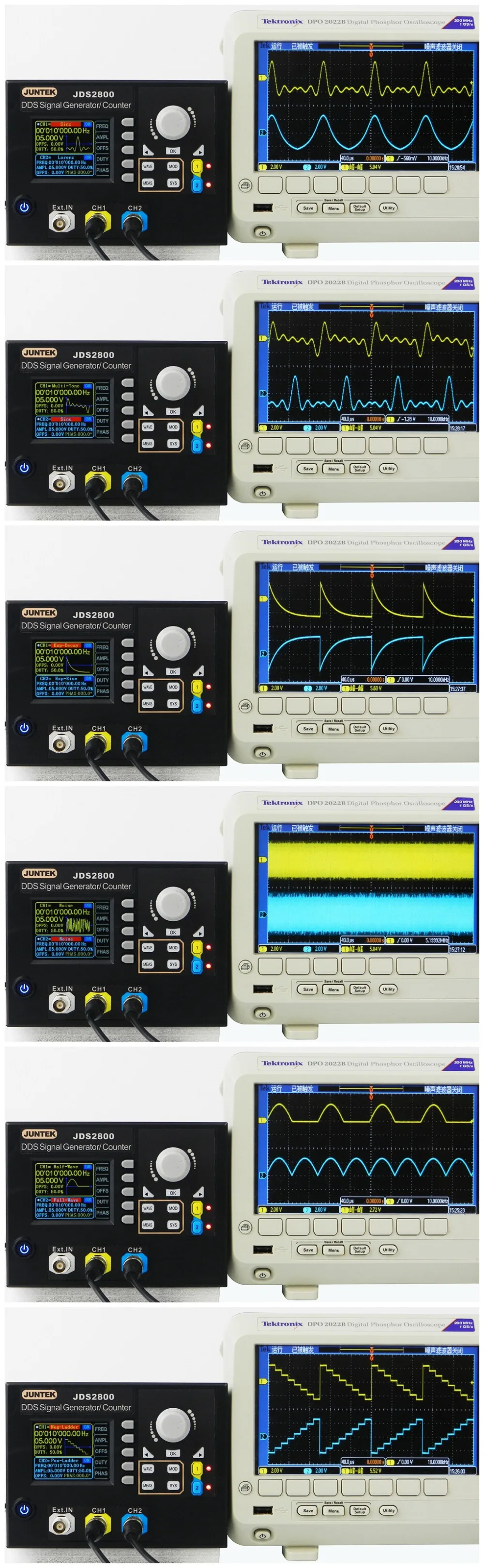

• Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.

• Разрешение волны: 14 бит

• Частота дискретизации сигнала: 266 MSa/s

• Длина волны: 2048 точек

• Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)

• Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)

• Квадратные и импульсные (квадратные): ≤ 5%

• Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%

• Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Технические характеристики на выходе:

• Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0 - 10Vpp.

• Амплитудное Разрешение: 1 мВ

• Амплитудная стабильность: ± 0.5%/5 ч

• Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Характеристики формы волны:

• Выходное сопротивление: 50Ω ± 10% (Типичный)

• Защита: короткое замыкание 60S не будет повреждено

Смещение постоянного тока:

• Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход Amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V

• Офсетная печать Разрешение: 0,01 V

Характеристики фазы:

• Диапазон регулировки фаз: 0 ~ 359.9o

• Разрешение фазы: 0.1o

TTL/COMS выход:

• Низкий уровень по уровню поверхности: <0,3 V

• Высокий уровень: 1 - 10 в

• Повышение уровня/время падения: ≤ 20 нс
