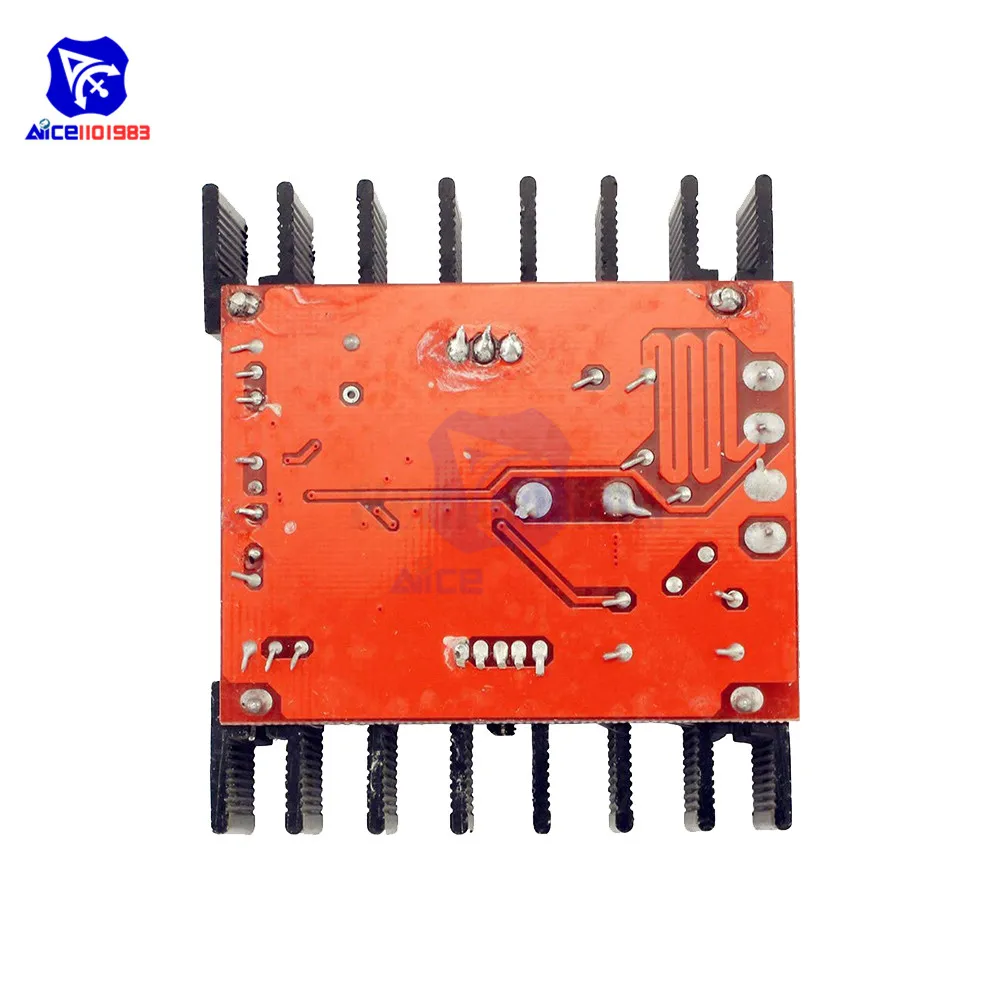

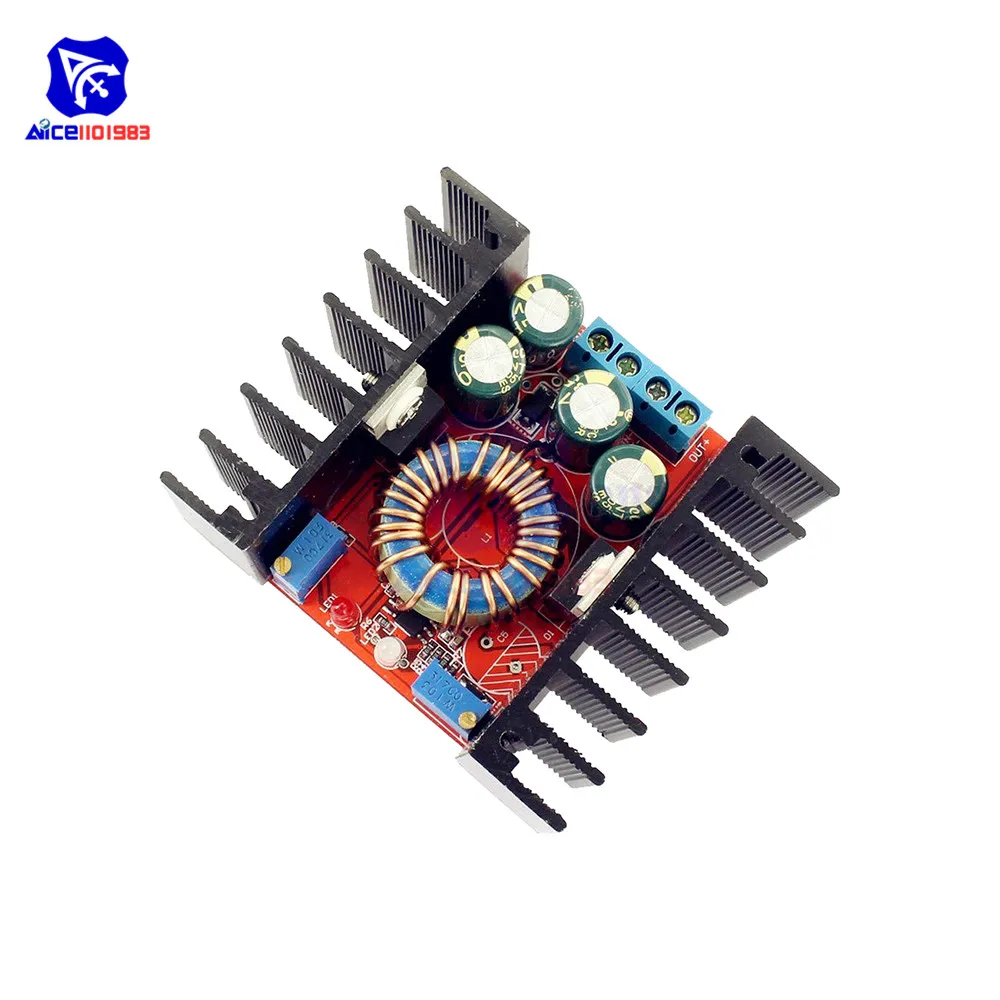

Понижающий модуль преобразователя питания diymore CC/CV DC 7 32 В до 1 25 28 в 10A регулируемый

---

Характеристики: Свойства модуля: несинхронный выпрямитель, неизолированный бак, постоянный ток и напряжение, зарядный Модуль CC CV. Входное напряжение: 7-32 в Выходное напряжение: 1,25 V - 28V (регулируемый) Выходной ток: 10А Макс, 8А для большего срока службы. Выходная мощность: 200 Вт Рабочая температура: -40 -85 °C Рабочая частота: 300 кГц Эффективность транфера: макс. 95% (эффективность связана с входом, выходным напряжением, различиями в токе и напряжении.) Диапазон постоянного тока: 0,3-10A (регулируется) Ток лампы поворота: значение постоянного тока * (0,1), ток лампы поворота соединяется со значением постоянного тока, например, когда постоянный ток 3A, указатель поворота ток установлен постоянный ток 0,1 времени (0,1 * 3A = 0.3A). Когда значение постоянного тока 2A, ток лампы turm устанавливается для постоянного тока 0,1 время (0,1 * 2A = 0.2A) Эта версия крепится к 0,1 времени (+/-10%), направление для порт для зарядки через или полном объеме. Эффективность транфера: макс. 95% (эффективность связана с входом, выходным напряжением, различиями в токе и напряжении.) Рабочая частота: 300 кГц Выходная пульсация: Пульсация составляет около 50 мВ (без шума) Полоса пропускания 20 м (только для справки) вход 24 В, выход 12 В 5A результат теста. Рабочая температура: Промышленный класс (-40 -85 °C)(Пожалуйста, обратите внимание на температуру силовой трубки и укрепляйте систему радиатора при эксплуатации) Ток без нагрузки: типичный 20 мА (24 В транфер до 12 В) Скорость регулирования нагрузки: ± 1% (постоянное напряжение) Скорость регулирования напряжения: ± 1% Точность постоянного тока и температуры: значение постоянного тока составляет менее 5% при испытательной температуре от 25 градусов до 60 градусов. (значение постоянного тока-5A) Скорость динамического отклика: 5% 200uS Регулируемое направление потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) Индикатор (лампа): два цвета, красный заряжается, а зеленый-полный Защита от короткого замыкания на выходе: Да, постоянный ток (в настоящее время устанавливается значение постоянного тока) Защита обратного подключения на входе: нет Выход анти-поток-обратная Защита: нет, вам нужно добавить диод для батареи. Подключение: терминал Размер модуля: 56*65*22 мм/2,2*2,55*0,86" Указания для зарядки аккумулятора: Убедитесь, что вы знаете плавающее напряжение зарядки, зарядный ток и входное напряжение вашей сменной батареи. Настройка потенциометра постоянного напряжения и включение выходного напряжения около 5 В. Мониторинг выходного короткого замыкания тока на 10 а тока мультиметра и Регулировка выходного тока до ожидаемого зарядного тока с помощью потенциометра постоянного тока. Регулировка выходного напряжения до плавающего напряжения зарядки с помощью потенциометра постоянного напряжения. Подключение к аккумулятору и попробуйте зарядить. (Шаг 1.2.3.4 предназначены для ввода модуля, подключенного к источнику питания, в то время как выход нагрузки не отключен от аккумулятора.) Светодиодный драйвер постоянного тока: Убедитесь, что вы знаете рабочий ток и максимальное рабочее напряжение светодиодный-накопителя. Регулировка потенциометра постоянного напряжения и включение выходного напряжения около 5 В. Mornitor выходной ток короткого замыкания на 10 А Ток мультиметра, и Регулировка выходного тока, чтобы ожидаемый светодиодный рабочий ток постоянным током. Настройте потенциометр постоянного напряжения, чтобы светодиодный потенциометр максимального рабочего напряжения на выходе. Подключение с светодиодный, и попробуйте управлять. (Шаг 1.2.3.4 для входного модуля, подключенного к источнику питания, в то время как выходная нагрузка не отключена от светодиодный, Максимальное рабочее напряжение.) Посылка включает в себя: 1 * CC/CV DC-DC 7-32V до 1,25-28V 10A понижающий блок питания понижающий преобразователь
