7 дюймов HSD070PWW1 C00 1280x800 ЖК дисплей для Rasberry pi + HDM VGA HDMI DVI плата контроллера М.

7 дюймов HSD070PWW1 C00 1280x800 ЖК дисплей для Rasberry pi + HDM VGA HDMI DVI плата контроллера М.

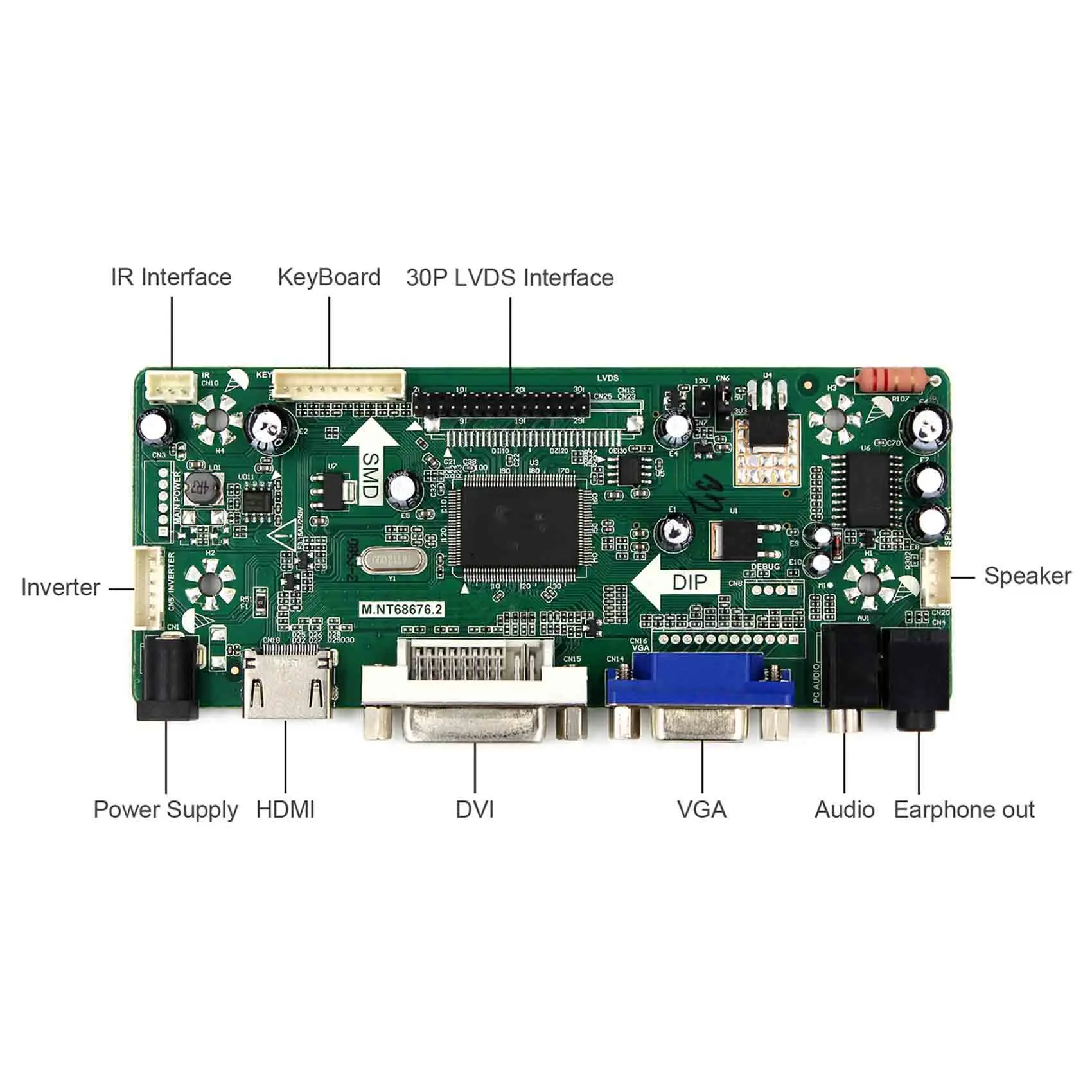

ЖК-дисплей плата контроллера:

HDMI DVI VGA Аудио ЖК-плата работает для LVDS интерфейс ЖК-экран

Входной адаптер питания: 12 В постоянного тока более 2 А.

Входящая модель в режиме ожидания, когда не входящий сигнал

Резервная модель <1 Вт

Видеовход: HDMI DVI VGA

Аудио Вход Примечание: Для использования ЖК-дисплея

Аудиовыход: разъем динамика

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 125 мм x 58 мм x 17 мм

7 "HSD070PWW1-C00 ЖК-экран 1280X800:

Дисплей режимHS-IPS, обычно черный, пропускающий

Разрешение 1280RGB) ×800

Контурный Размер 161,6 × 105,8 × 5 (в×в×г)

Площадь дисплея 150,72 × 94,2 (в×в)

Яркость 690 кд/м² (тип)

Коэффициент контрастности 800: 1 (тип) (TM)

Угол обзора 89/89/89/89 (тип) (CR≥10) [влево/вправо/вверх/вниз]

Сигнал ИнтерфейсLVDS (1 канал, 6 бит), разъем, 30 контактов

Подсветка светодиодный

Входное напряжение 3,3 В (тип)

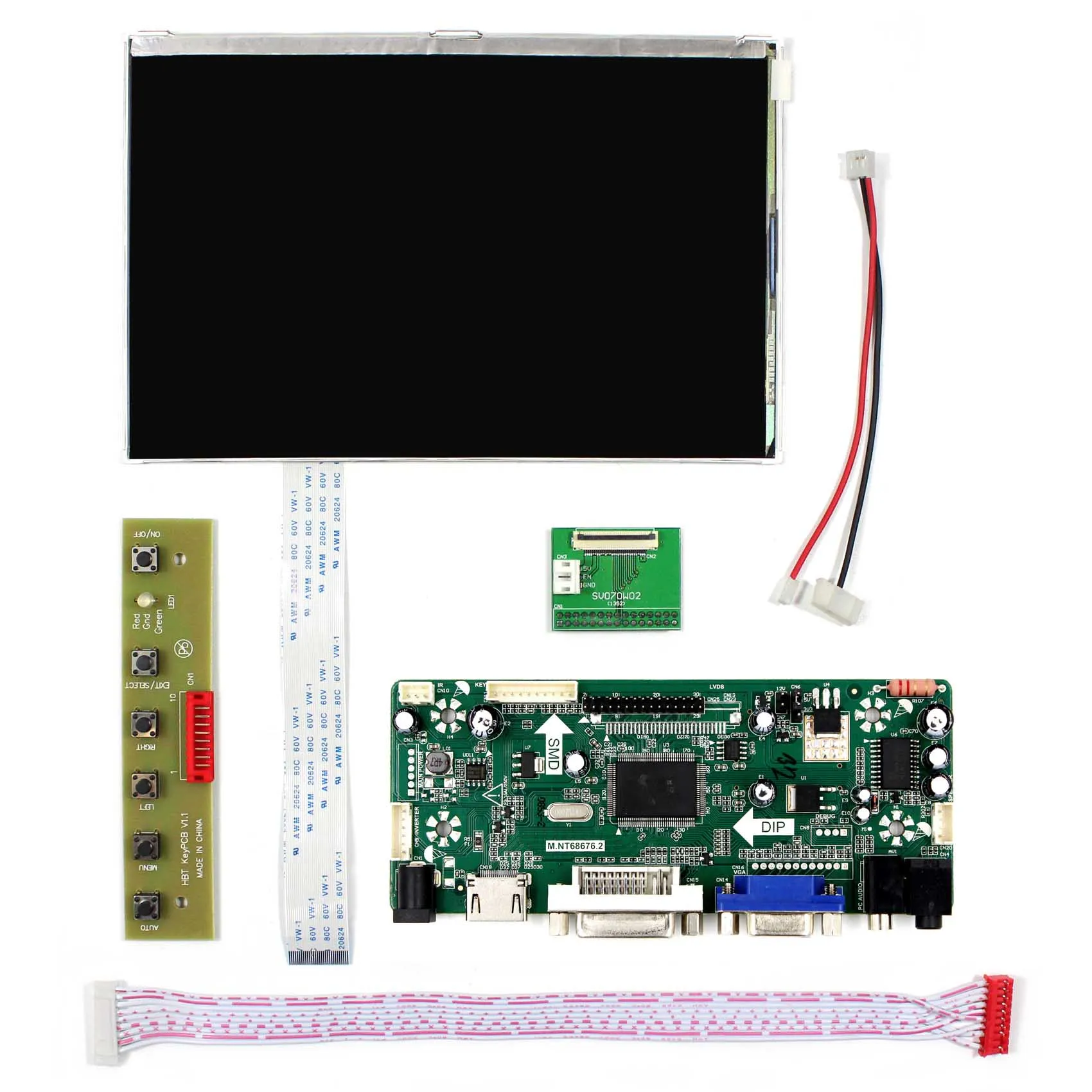

Упаковочный лист:
1× HDMI VGA DVI lcd плата контроллера M. NT68676

1 × 7 дюймов HSD070PWW1-C00 1280X800 ЖК-дисплей Экран

1 X плата преобразователя

1 х кабель низковольтной дифференциальной передачи сигналов

1 х Клавиатура с кабелем

Установка и техобслуживания:

1.Плата ЖК-контроллера входное напряжение питания должно быть 12 В постоянного тока (за исключением некоторых плат, которые имеют маркировку нужно использовать 5 в постоянного тока), ток питания рекомендуется быть 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: при использовании неправильного адаптера питания плата может быть сгорела, поэтому, пожалуйста, позаботьтесь об этом.)

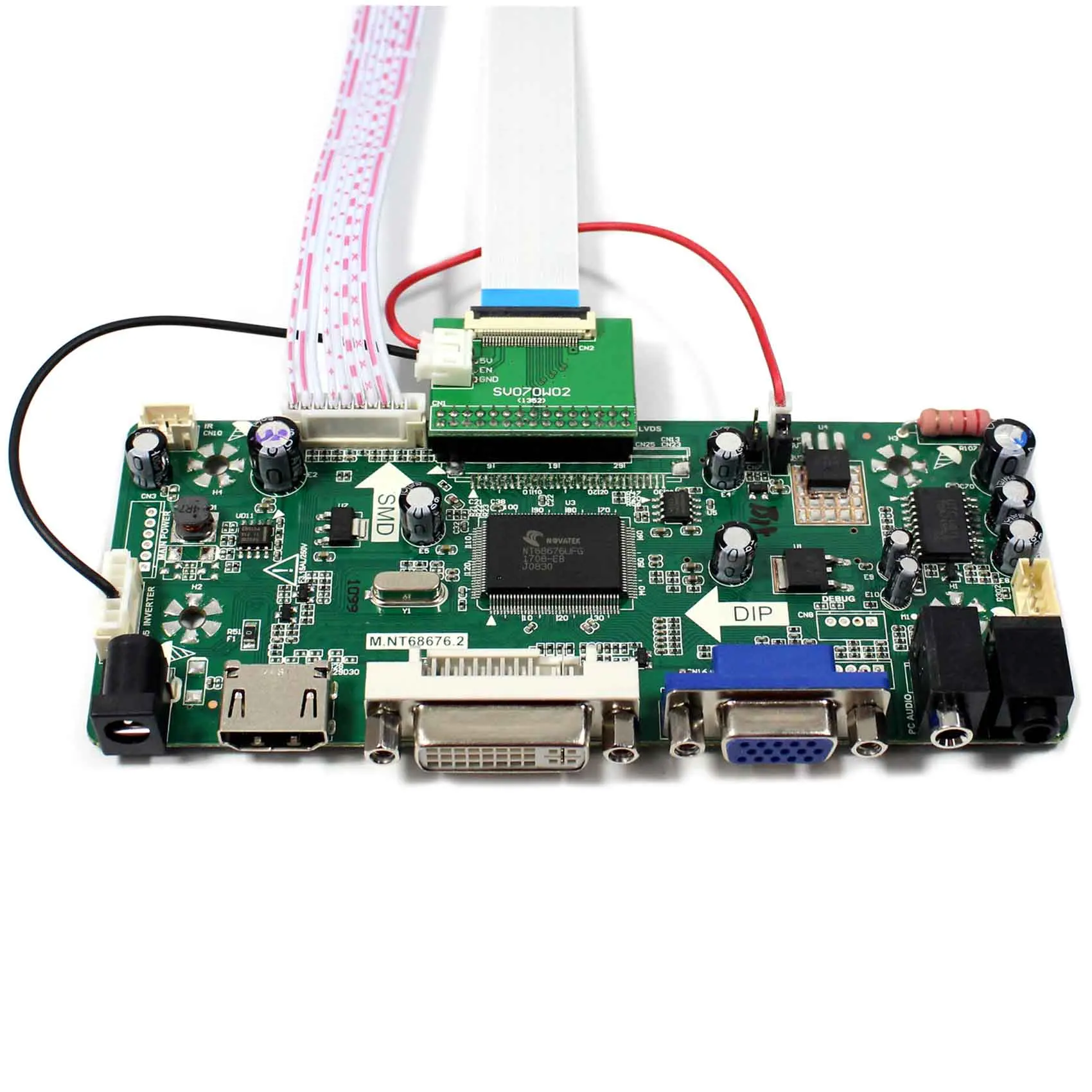

2.Не меняйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен к плате. (Контактный разъем кабеля сигнала на плате, который имеет отметку Pin1.)

3.См. Ссылку на покупку, чтобы подключить кабели. (ВАЖНО: если подключение не в том направлении, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением проверьте, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правому контакту, и подтвердите, подключен ли кабель задней подсветки экрана к инверторной плате (Плата усилителя).

4.После правого подключения, перед питанием платы, проверьте, не прикасайтесь к задней панели ЖК-дисплея или к другим проводящим веществам, которые могут привести к коротким условиям платы. Затем введите питание и введите источник сигнала в то же время, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить с помощью следующего «анализа проблем и стрельбы», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжетесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

A.Имя типа экрана. (Сфотографируйте этикетку на задней стороне экрана)

B.Все ваши условия подключения, особенно для сигнального кабеля к панельному разъему. (Сделайте фотографии.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте Описание адаптера питания. Идентификационная метка)

7.Когда вы возвращаете один товар на склад, это иногда означает, что Выкиньте его. Вероятность рециркуляции очень и очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы можете занять время для анализа или связаться с продавцом, прежде чем вы вернете этот продукт. Большое спасибо за заказ.

8.Надеемся, что вы получите полезный товар и оставите нам положительные отзывы, спасибо.
