QIACHIP 433 мгц радиочастотный приемник и передатчик Супергетеродинный ASK/OOK модуль для MCU Arduino UNO 433,92 мгц беспроводной пульт дистанционного управления qiachip ррф приемник и передатчик Супергетеродинный Ask/Ook модуль для августа ардуино uno 433,92 мгц беспроводной пульт дистанционного управления управления

Здравствуйте! Большое спасибо за просмотр нашей продукции ~

Перед покупкой товара внимательно прочитайте следующую информацию о товаре. Желаю вам всего наилучшего;)

И если у вас есть какие-либо вопросы или комментарии о продукте или обслуживании, мы будем рады услышать от вас.

Универсальный Радиочастотный 433 МГц Супергетеродинный приемник и модуль передатчика

Производитель: QIACHIP

Пульт дистанционного управления, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио, дистанционное управление электрическими дверями, гаражные двери дистанционного управления, раздвижные двери с дистанционным управлением, пульт дистанционного управления, двери панорамирования, открывалка для двери с дистанционным управлением, Закрывания дверей Система управления устройством, пульт дистанционного управления регулирующая завеса, хост-устройства сигнализации, сигнализация, дистанционное управление для мотоцикла с дистанционным управлением электромобили, дистанционное управление, MP3.

О приемник

Описание продукта:

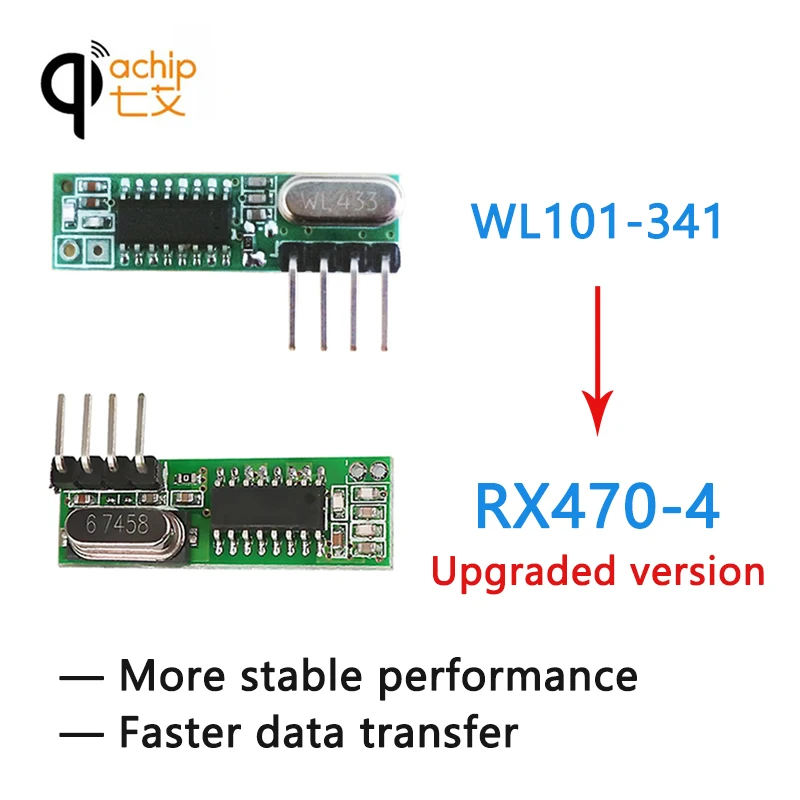

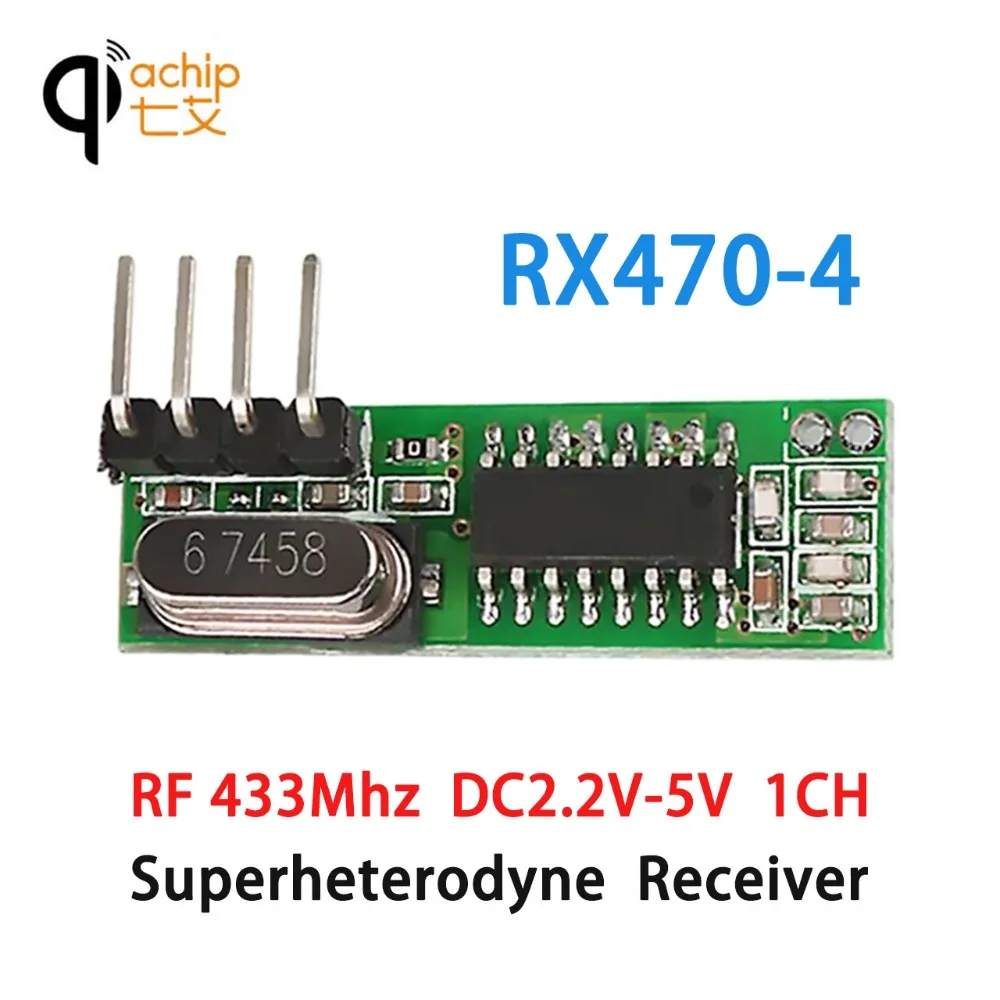

RX470-4 являетсяМодернизированная версияОт WL101-341. Эта новая версия имеет более стабильную производительность и более высокую скорость передачи данных.

Преимущество

• RX470-4 сверхгетеродинный беспроводной модуль приемника принимает UHF ASK демодуляторыПоддержка ASK и OOK модуляции.

• Модуль приемника естьВысокая чувствительность(-108dBm)

• Он имеетС низким энергопотреблением производительностьВместе сВысокий динамический диапазон(Более 60 дБ).

• Модуль использует высокоинтегрированный чип, встроенный фронтальный малошумный усилитель, миксеры, фильтры, Частотный синтезатор цепи и т. д. Он можетМаксимального сигнала оптимизация.

Параметры

Особенности

• Поддержка модуляции ASK/OOK, чувствительность приемника-108dBm

• Рабочая частота: RF 433,92 МГц, полоса пропускания около ± 150 кГц

• Диапазон входного напряжения сети: 2,2-5 В

• Рабочий ток: Тип A: 2,1 мА (требование: VDD = 5 В); Тип B: 2,1 мА (требование: VDD = 3 В)

• Потребляемый ток: 1uA

• Низкое энергопотребление

• Хорошая селективность и ложное подавление радиации, и легко пройти CE/Fcc международный сертификат

• Хорошее подавление локального осциллятора, несколько приемных модулей для работы с (т. е. более чем один доход) и не будет мешать друг другу, используется вместе, не влияет на расстояние приема

• Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц

• Диапазон температур:-40 ~ 85 °C

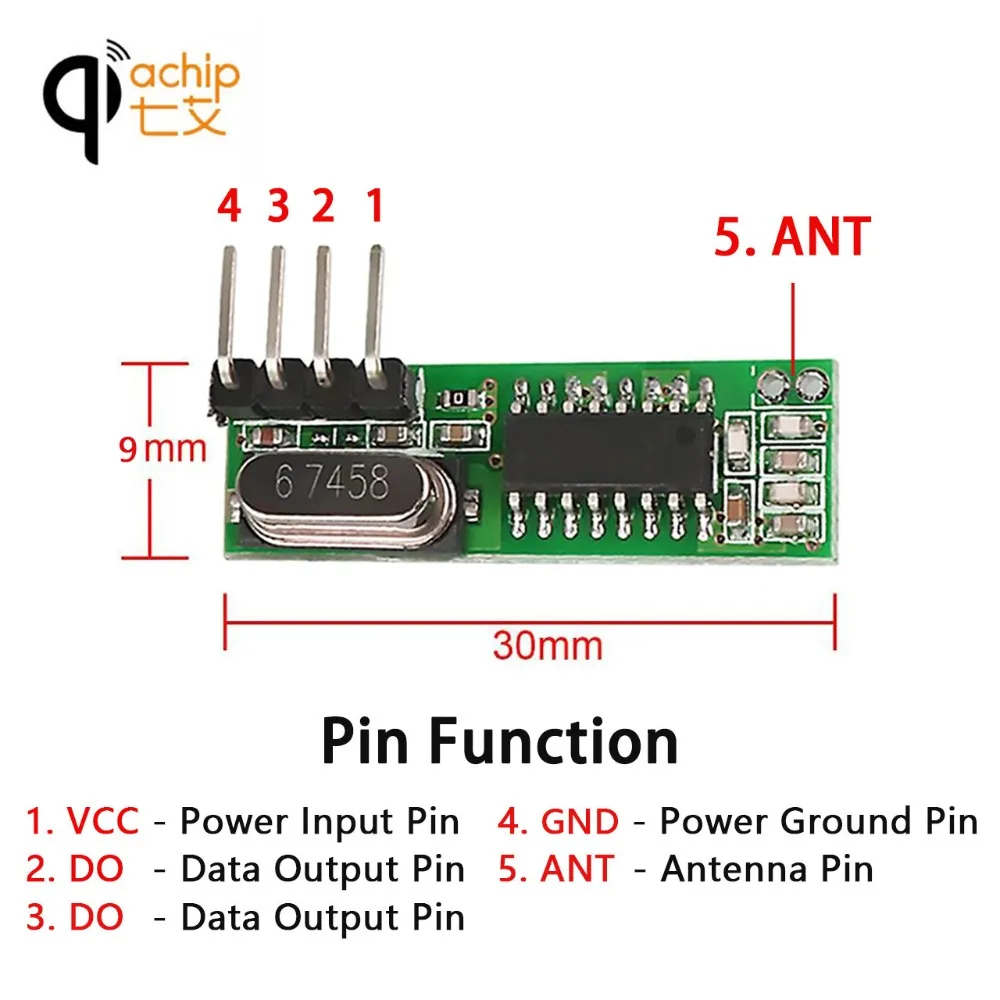

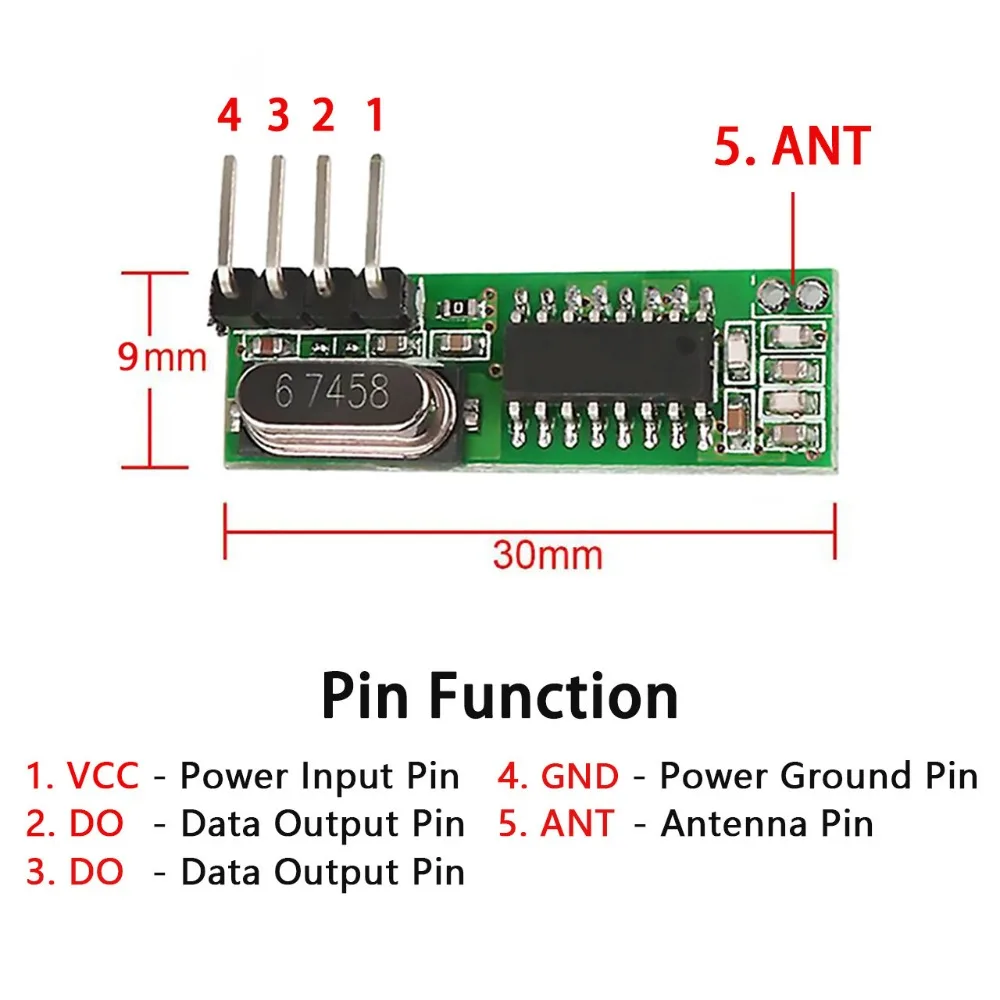

• Ультра-маленький размер 30 × 9 × 1 (мм) (может быть настроен по желанию клиента)

• Поддержка внешней антенны: 32 см одножильный провод, намотанный в спираль

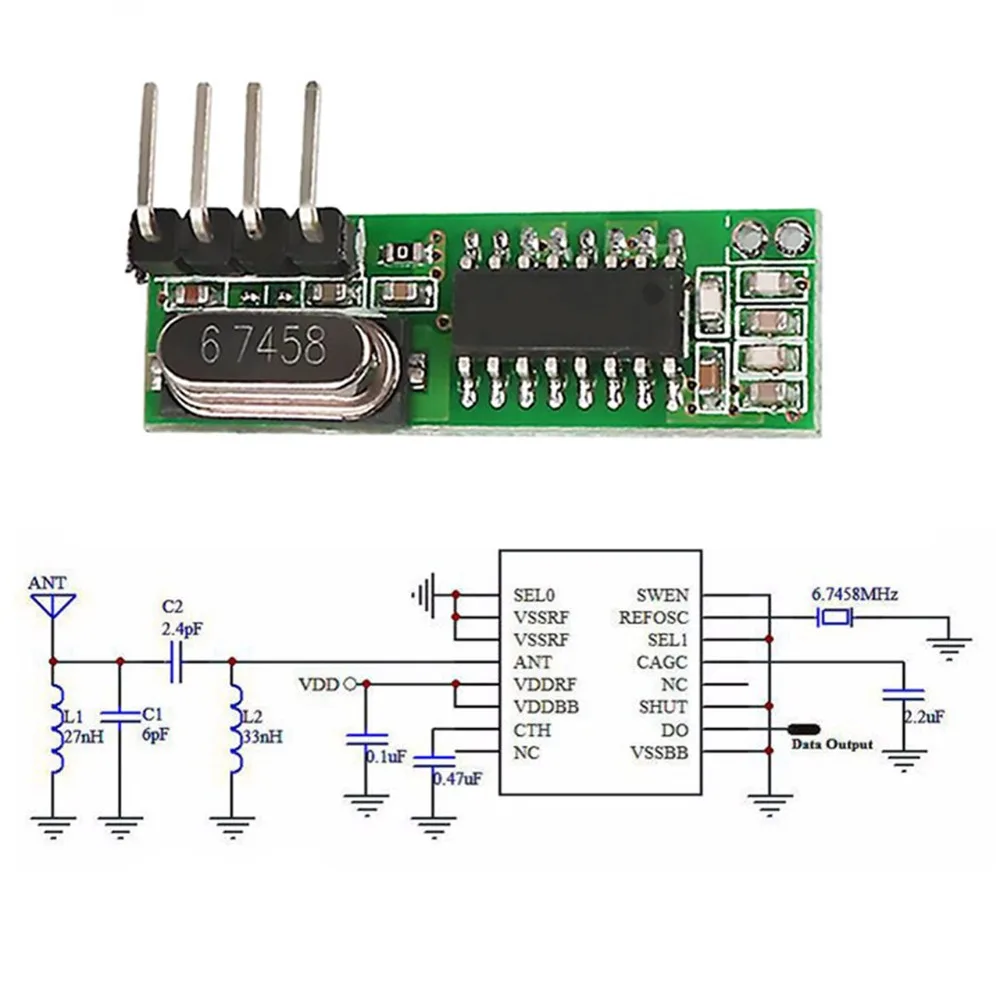

Монтажной схемы

(433,92 МГц 2,5 кбит/с стандартная схема)

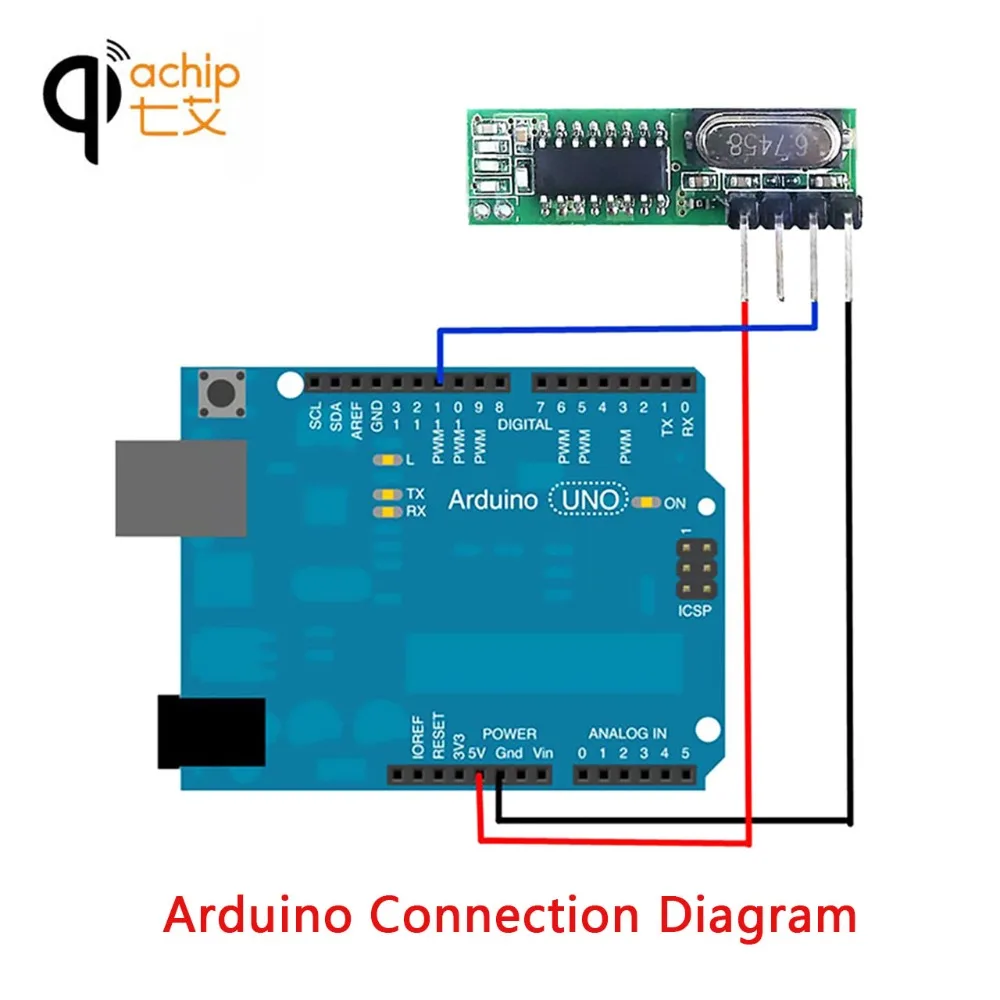

Ссылку, например,

• Радиочастотные модули очень популярны среди Arduinotinkerers.

• 433 МГц используется для широкого спектра приложений, требующих беспроводного управления.

• Эти модули очень дешевые и вы можете использовать их с любым микроконтроллером (MCU)

О передатчик

Описание продукта:

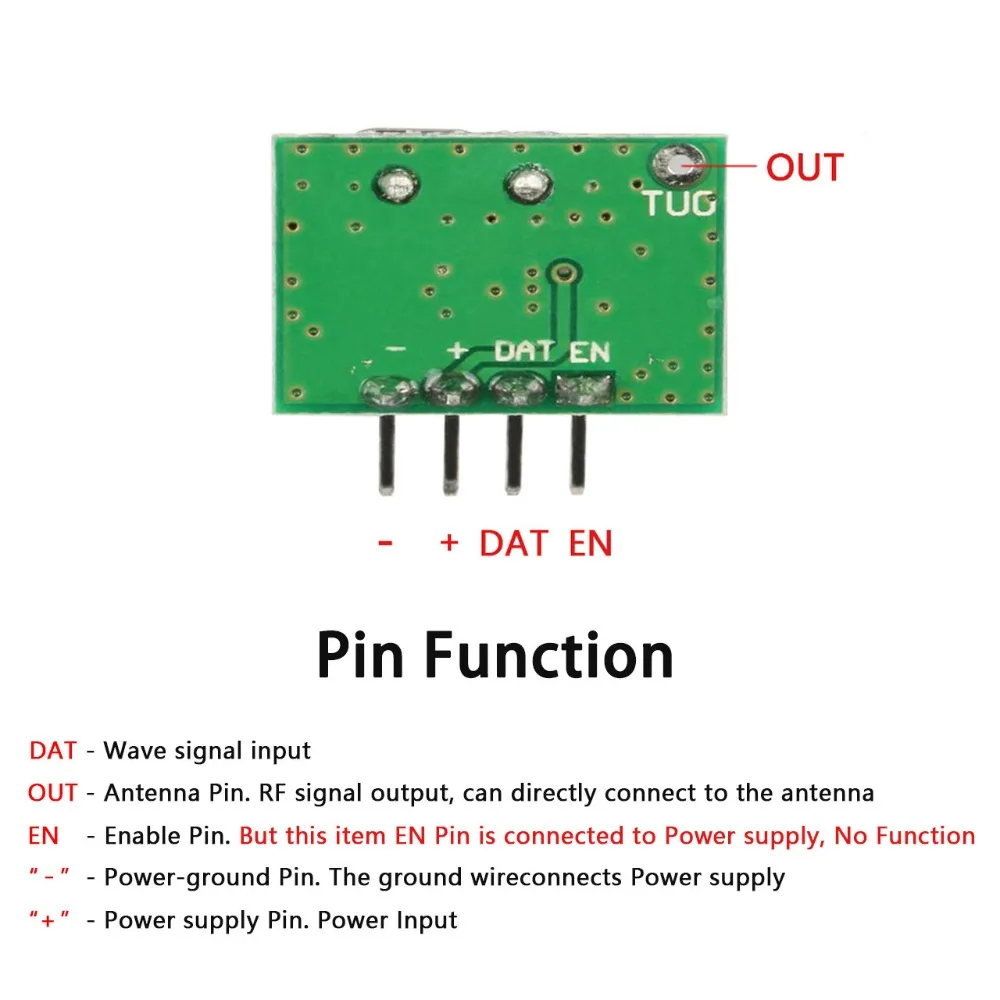

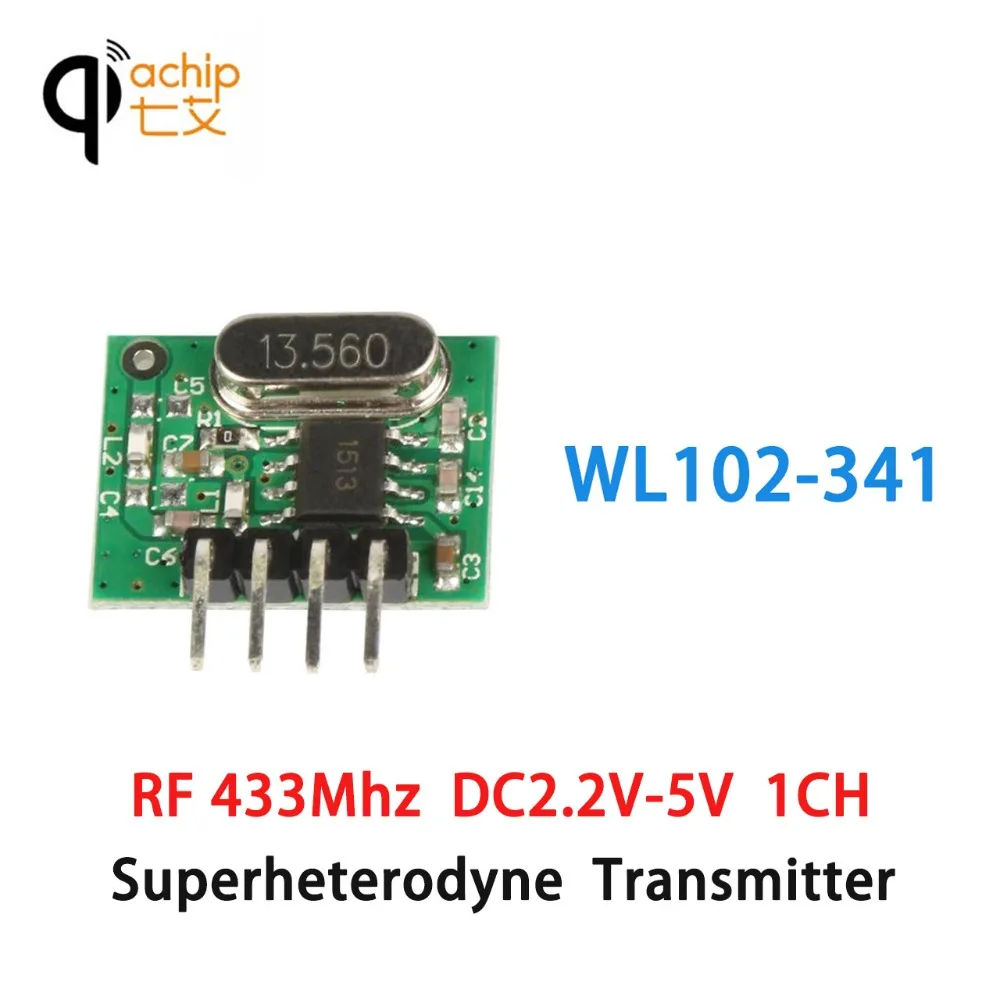

WL102-341 передатчик МодульUHF спросить модуляцией передатчикаПоддержкаASK & OOK. Модуль передатчика интегрирует аналоговую схему PLL и цепь модуляции ASK, с высоким уровнем интеграции и т. д., и он может быть применен с коротким диапазоном беспроводной связи. Рабочая частота составляет 433 МГц, а мощность передачи превышает 11 дБм.

Параметры

Особенности

• Поддержка модуляции ASK/OOK, мощность передачи больше 11dBm

• Рабочая частота: 433,92 МГц

• Диапазон входного напряжения сети: 2,0-3,6 В

• Ток с низким энергопотреблением меньше 1uA

• Скорость передачи: до 20 кГц

• Расстояние запуска: 20-200 метров

• Размер: 17 мм * 13 мм * 1 мм

• Внешняя антенна: 25 см Обычная Многожильная или одножильная линия

• Диапазон температур:-45 ~ 85 °C

Монтажной схемы

(433,92 МГц 2,5 кбит/с стандартная схема)

Применение окружающей среды

1. Беспроводной Выключатель питания, розетка, переключатель дистанционного управления, модуль приемника

2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленная дверь открывалки, доводчики системы управления

3. Безопасность, системы наблюдения, товары для домашней безопасности, электрические двери, Хост сигнализации, сигнализация

4. Управление комнатами, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио, дистанционное управление электрическими дверями, пульт дистанционного управления двери гаража, выдвижные двери дистанционного управления, ворота дистанционного управления, раздвижные двери

5. Продукция умный дом, дистанционное регулирующая завеса, дистанционное MP3, аудио

Выбор антенны Описание

Общее применение режим

Для общего режима применения антенна может непосредственно принять общие спецификации с рынка

Конкретная информация:

• Ядро антенны диаметром проводника (включая антенную кожу): 1,0 мм; (за исключением кожи антенны): 0,5 мм

• Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм

• Диаметр обмотки антенны (включая антенную кожу): 5 мм

• Количество поворотов намотки: 15 поворотов

В схематический Рисунок:

Специальный расширенный режим

Общий режим приложения не может удовлетворить, если вам нужно больше расстояния связи, поэтому специальный расширенный режим может получить более дальнее расстояние связи.

Конкретная информация:

• 433 МГц Антенна

• Ядро антенны диаметром проводника (включая антенную кожу): 1,0 мм; (за исключением кожи антенны): 0,35 мм

• Длина провода сварного конца: 12 мм

• Диаметр обмотки антенны (за исключением кожи антенны): 3,0 мм

• Количество поворотов намотки: 26 витков; длина намотки: 36 мм

В схематический Рисунок:

Антенна детали

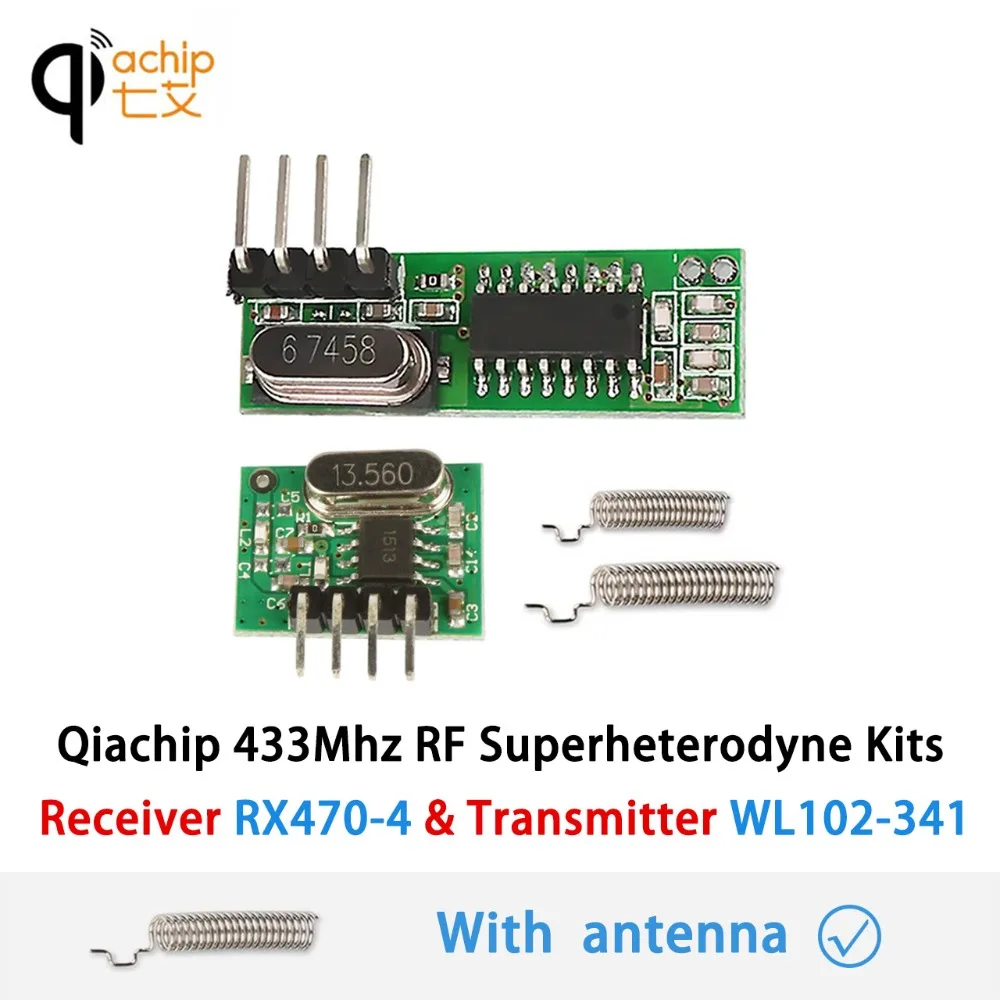

Посылка список

RF 433 МГц модуль супергетеродинного приемникаRX470-4

+

ВидеоминитрансмиттерWL102-341

+

2 штукиАнтенна(Короткая антенна для передатчика; длинная антенна для приемника)
