RF 433 МГц обучающий код EV1527 кодирования приемник и передатчик Модуль

Производитель: QIACHIP

Пульт дистанционного управления, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио, дистанционное управление электрическими дверями, гаражные двери дистанционного управления, раздвижные двери с дистанционным управлением, пульт дистанционного управления, двери панорамирования, открывалка для двери с дистанционным управлением, Закрывания дверей Система управления устройством, пульт дистанционного управления регулирующая завеса, хост-устройства сигнализации, сигнализация, дистанционное управление для мотоцикла с дистанционным управлением электромобили, дистанционное управление, MP3.

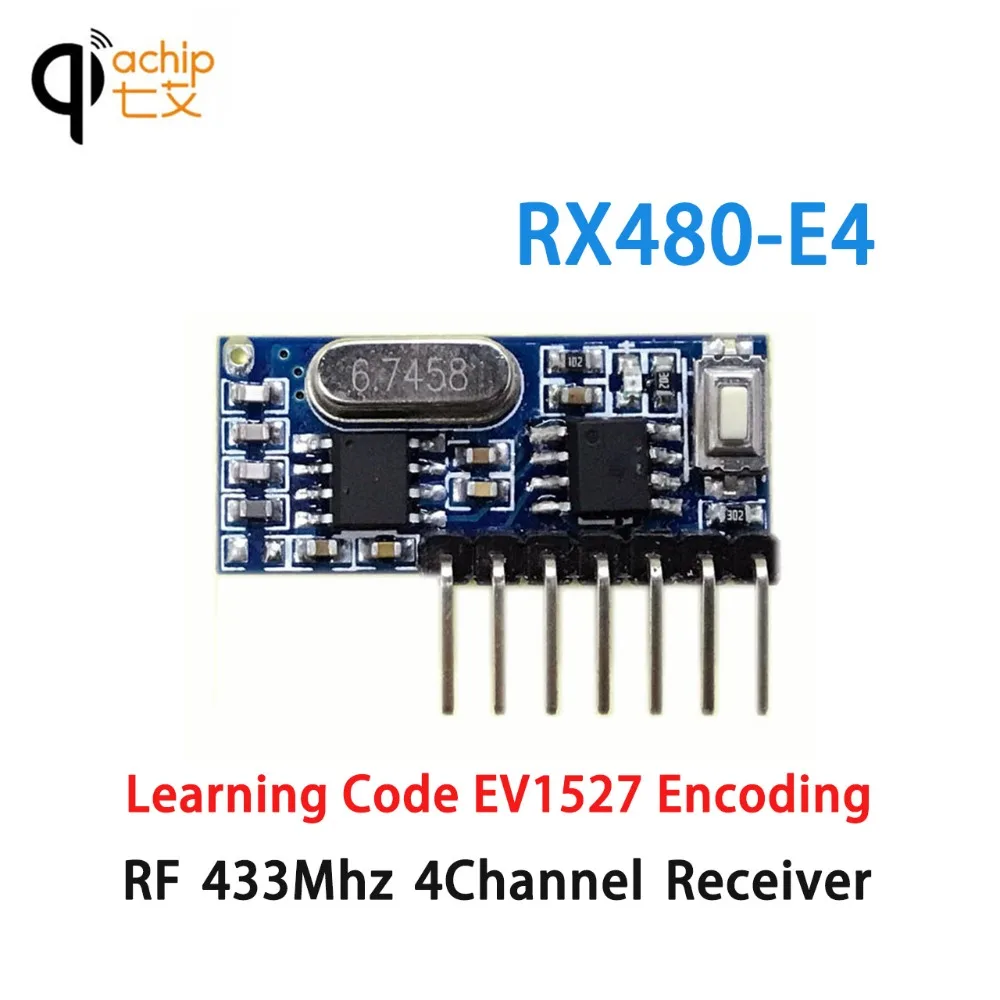

О приемник

Технические данные

• Рабочая частота: RF 433 МГц (Частотный диапазон: ±0. 2 МГц)

• РЧ режим работы: супергетеродинный

• Код обучения: EV 1527

• Канал: 4 Каналы

• Рабочая Напряжение: DC3.3 ~ 5В

• Потребляемый ток: ≤5ma

• Выходной ток: 10 мА

• Чувствительность приема:-108дб

• Расстояние приема: 15-100 м (открытое пространство)

• Рабочая температура:-25 ~ 75

• Расстояние приема: 15-100 м (открытое пространство)

• Режим работы: инчинг (мгновенный), самоблокировка (тумблер), блокировка

Распайка инструкция

• GND: groud или отрицательный полюс

• + V: DC3.3 ~ 5 V вход

• D0: вывода данных

• D1: вывода данных

• D2: вывода данных

• D3: вывода данных

• VT: Выход

• Выход: 4-канальный КМОП сигнал уровня, соответствующий пульту дистанционного управления ABCD 4 кнопки.

Управление инструкция

Удалить существующие данные

• Нажмите кнопку обучения 8 раз.

• Ответ: светодиодный фонарик 7 раз.

Обучения код дистанционного управления

• Нажмите клавишу обучения один раз, два или три раза (см. ниже)

• Светодиодный включается:Активный режим обучения. Нажмите любую кнопку пульта дистанционного управления.

• Светодиодный индикатор мигает три раза:Обучения успешно завершено.

Тесты

• После вышеуказанной операции плата приемника может управляться пультом дистанционного управления.

• Больше передатчиков с различными идентификаторами могут быть изучены и сохранены дополнительно, начиная с шага 2.

• Возможна смесь различных режимов.

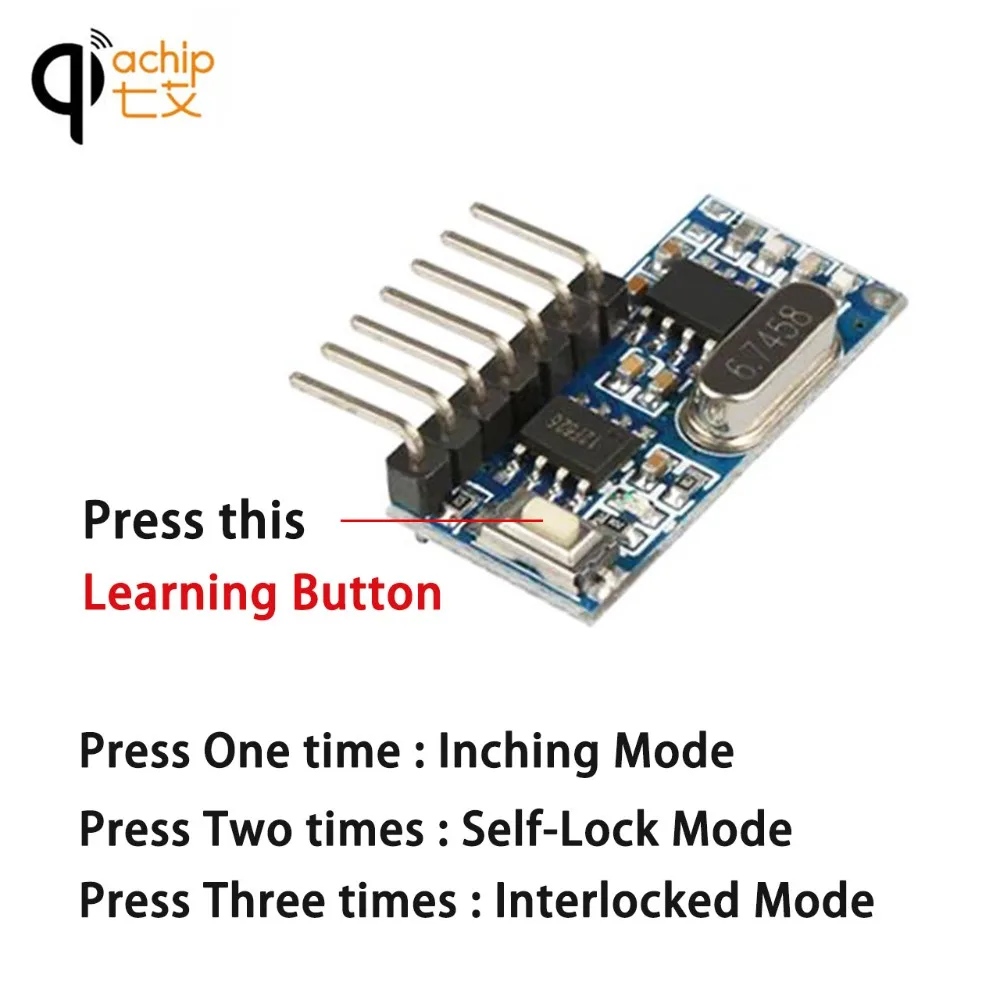

Кнопка использование(Устанавливает режим и запускает процесс сопряжения)

• Пресс один раз:Режим инчирования (мгновенный режим)

• Пресс в два раза:Режим самоблокирующегося замка (режим переключения 4 каналов)

• Пресс три раза:Режим блокировки (выбранный канал активен и очищается, если другой канал становится активным)

Важно напомнить

• Этот ресивер совместим только с передатчиком Тип кодировки: EV1527

• Если вы находитесь в тех случаях, когда они не используют передатчик кодирования EV1527 не может быть применена к приемник :(

Продукт Размеры

Схема подключения

Применение пример

Более подробная информация

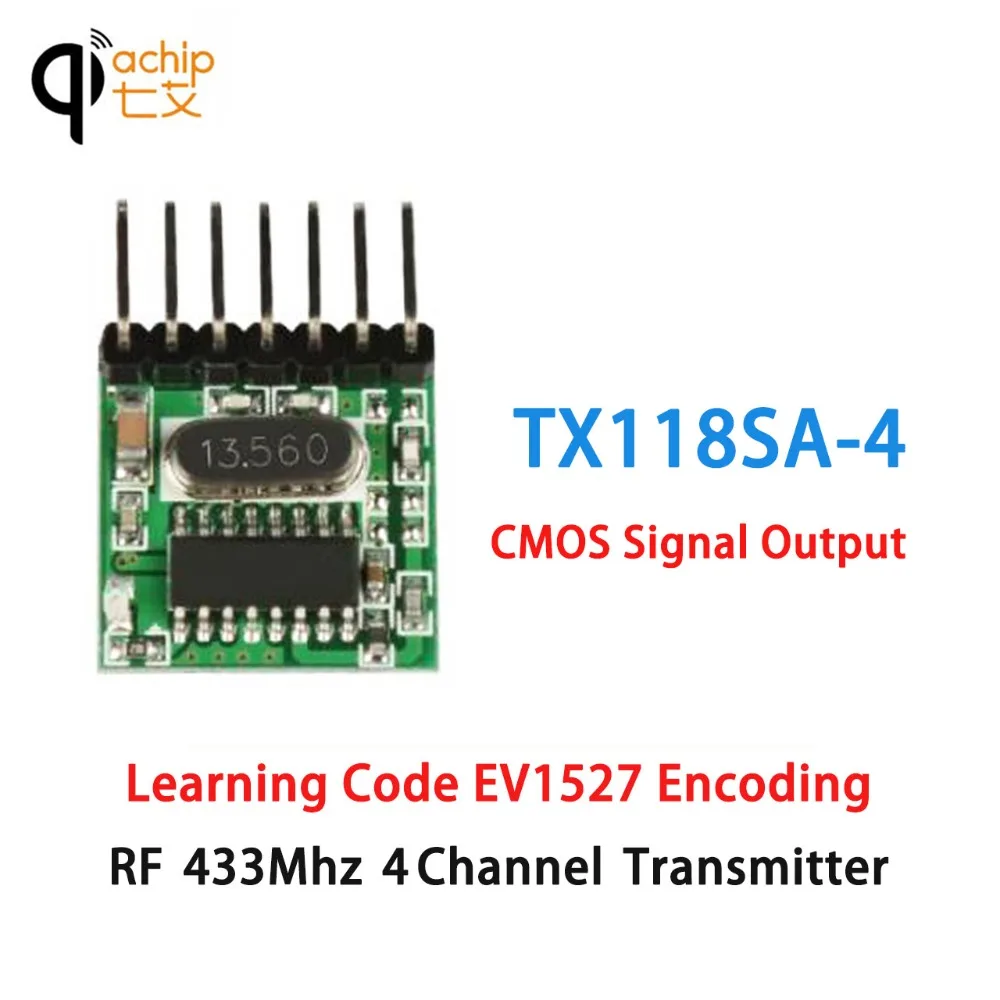

О передатчик

Технические данные

• Рабочая частота: RF 433 МГц

• РЧ режим работы: супергетеродинный

• Кодировка: EV1527 код для обучения 1527

• Модуляции: ASK

• Канал: 4 Каналы

• Рабочее напряжение: DC 3 V-24 V

• Выбросов ток: 10mA

• Ток: менее 3uA

• Передающая Мощность: 11dbm

• Скорость пожаротушения: максимум 10 КБ/с

• Отклонение передачи: +/-7. 5 кГц/узкополосное излучение

• Расстояние передачи: 30-100 м

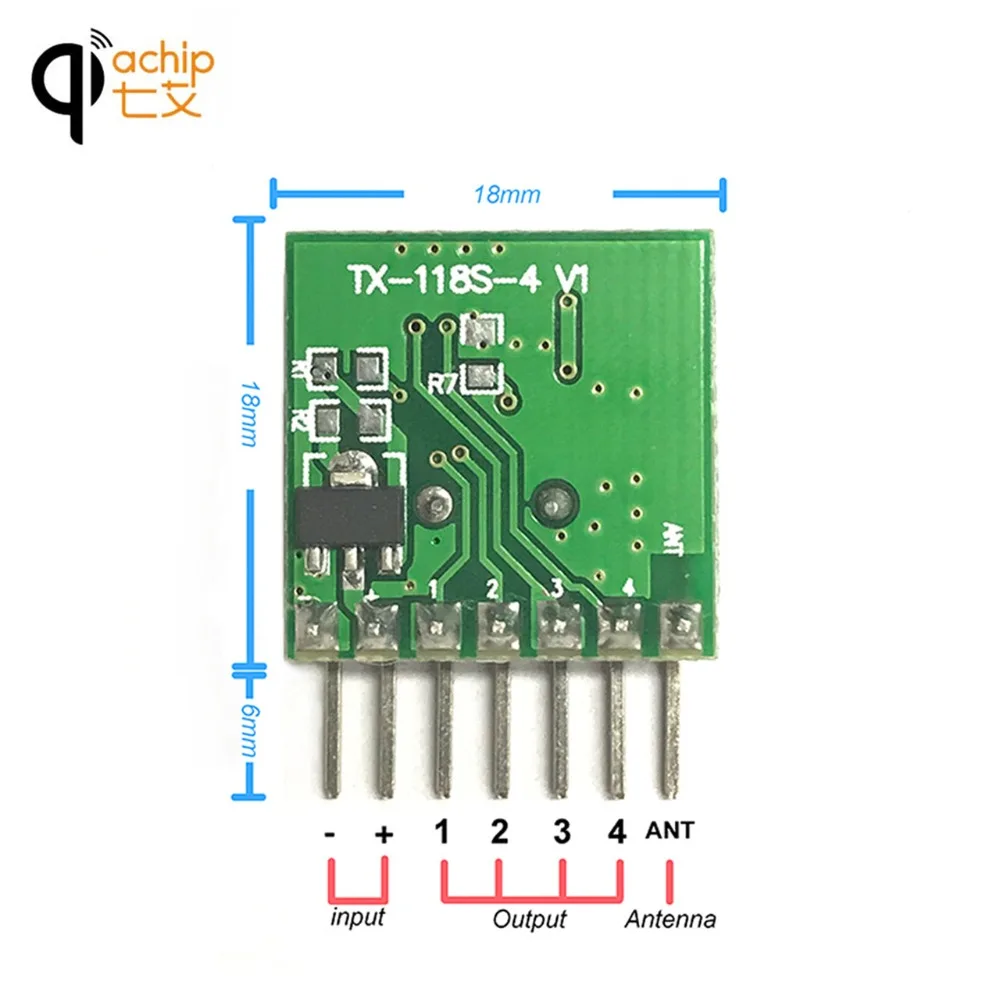

• Размер: 24 мм * 18 мм * 1 мм

Распайка инструкция

• -: Отрицательный источник питания

• +: Положительный источник питания, DC 3-24 В

• K1: 1 короткий к отрицательному начнет передавать данные, похожие на кнопку на пульте дистанционного управления.

• K2: 2 коротких отрицательных начала передачи данных, аналогично кнопке B на пульте дистанционного управления.

• K3: 3 коротких отрицательных начала передачи данных, аналогично кнопке C на пульте дистанционного управления.

• K4: 4 коротких отрицательных начала передачи данных, аналогично кнопке D на пульте дистанционного управления.

• ANT: передающая антенна

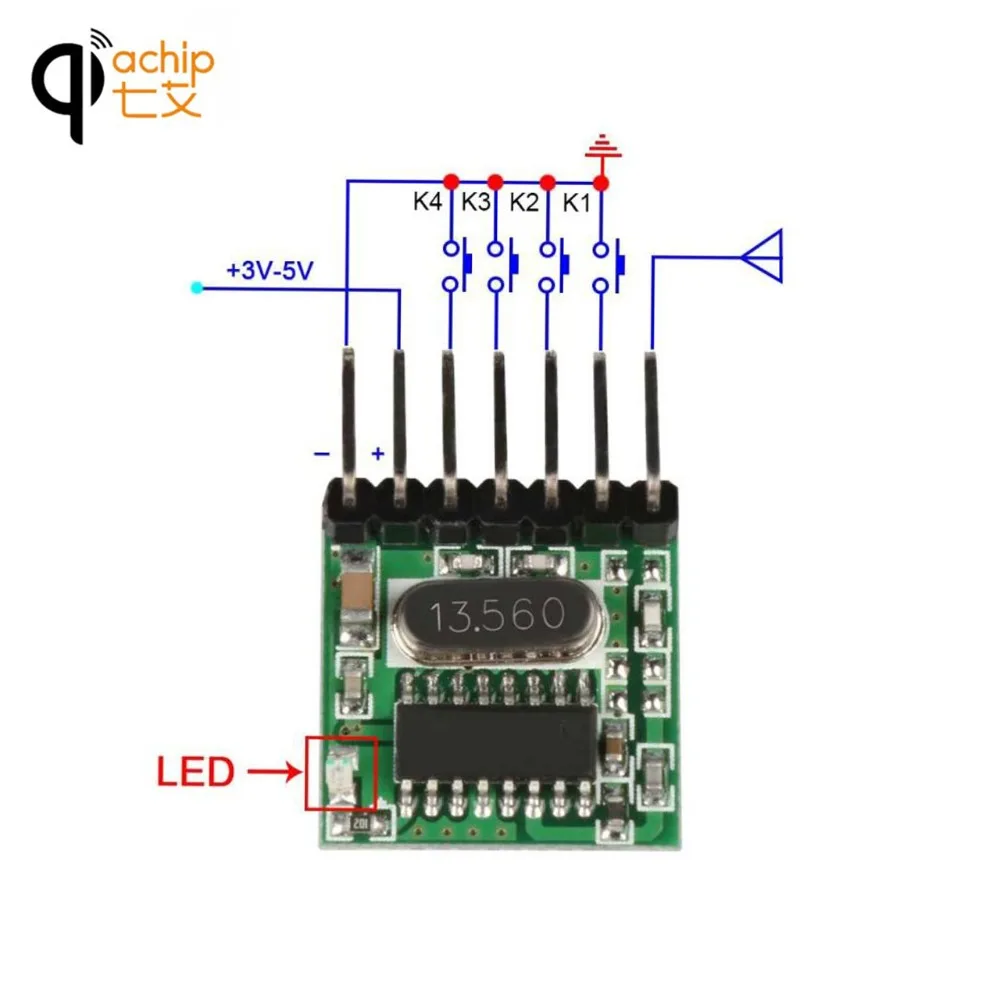

• Стандартная схема приложения показана ниже:

Более подробная информация

Применение окружающей среды

1. Беспроводной Выключатель питания, розетка, переключатель дистанционного управления, модуль приемника

2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленная дверь открывалки, доводчики системы управления

3. Безопасность, системы наблюдения, товары для домашней безопасности, электрические двери, Хост сигнализации, сигнализация

4. Управление комнатами, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио, дистанционное управление электрическими дверями, пульт дистанционного управления двери гаража, выдвижные двери дистанционного управления, ворота дистанционного управления, раздвижные двери

5. Продукция умный дом, дистанционное регулирующая завеса, дистанционное MP3, аудио

Посылка список

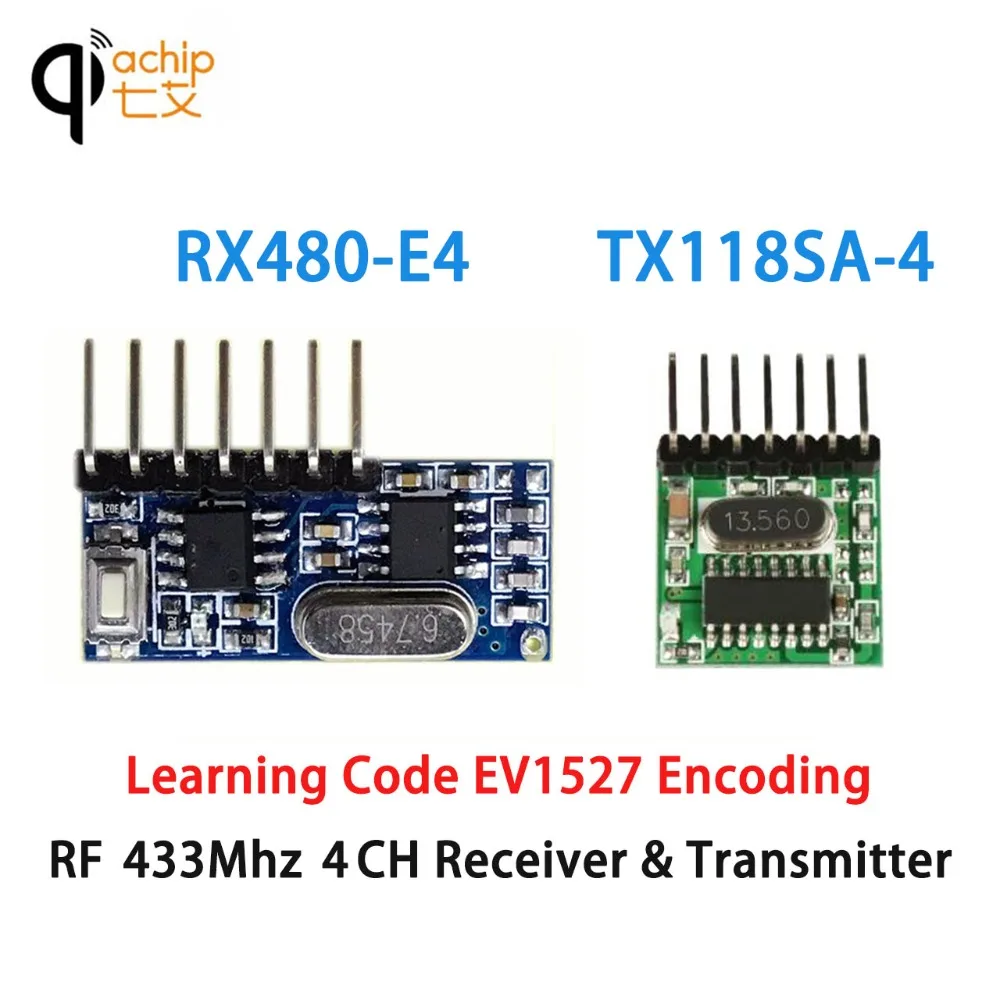

RF 433 МГц модуль супергетеродинного приемникаRX480-E4

+

ВидеоминитрансмиттерTX118SA-4

(В комплект не входит антенна)
