Плата разработки XILINX FPGA ZYNQ7020 ARM Cortex A9 ZYNQ7000 XC7Z020 2CLG 8Gbit DDR3 HDMI Ethernet + кабель платформы

Плата разработки XILINX FPGA ZYNQ7020 ARM Cortex A9 ZYNQ7000 XC7Z020 2CLG 8Gbit DDR3 HDMI Ethernet + кабель платформы

XILINX FPGA XC7Z020 плата разработки ARM Cortex A9 ZYNQ7020 с 8 Гбит DDR3HDMI Ethernet+ Кабель USB на платформе Xilinx

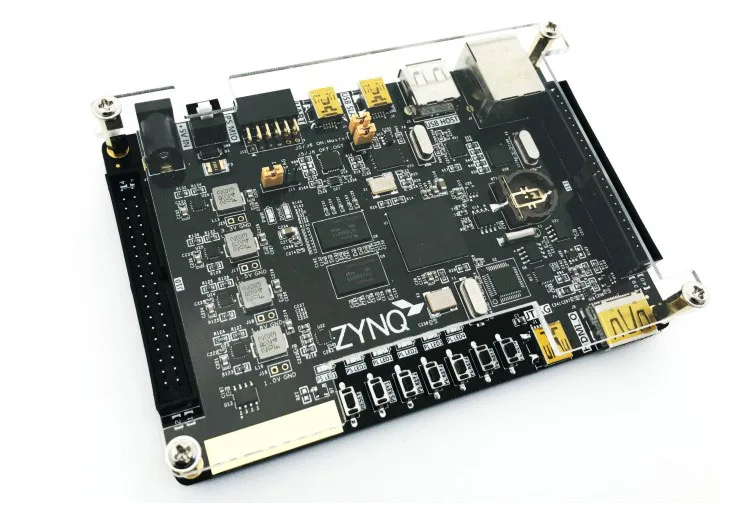

Особенности доски развития:

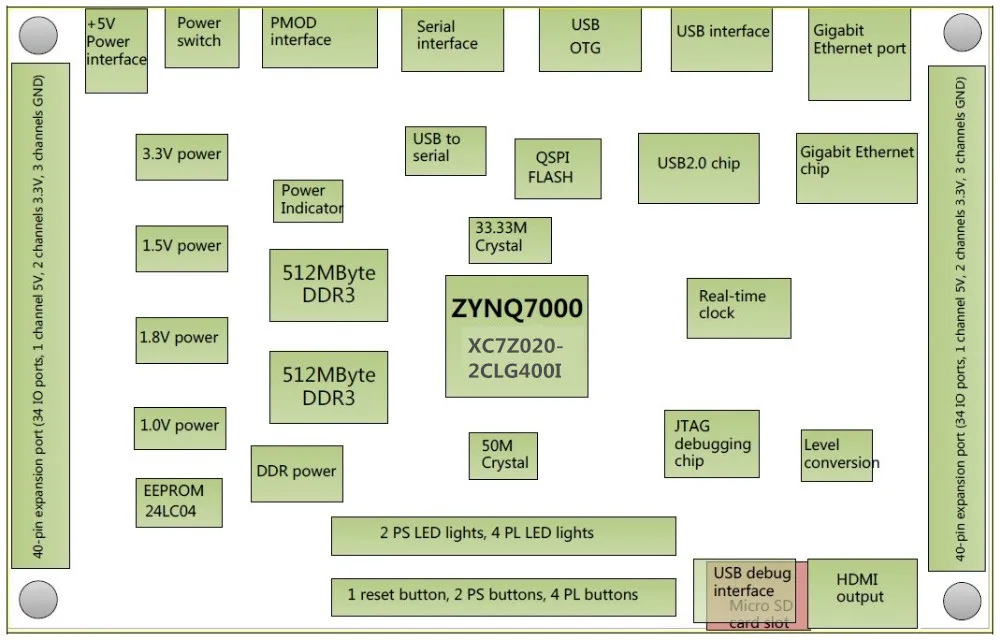

1. Чип ZYNQ7000 можно разделить на системную Часть процессора (PS) и программируемую программную часть (PL). На плате разработки, PS и PL секции ZYNQ7000 оснащены множеством внешних интерфейсов и устройств, для удобства пользователя и функциональной проверки.

1. XC7Z020 + 8 Гбит DDR3 супер комбинация, содержит Двухъядерный ARM Cortex A9 чип, clocked до 800 МГц, вы можете запускать операционную систему Linux.

1. Xilinx USB кабель Downloader схема интегрирована на плате развития. Пользователи могут загружать и отлаживать макетную плату с помощью одного usb-кабеля. Вам не нужно покупать кабель Xilinx на платформе USB.

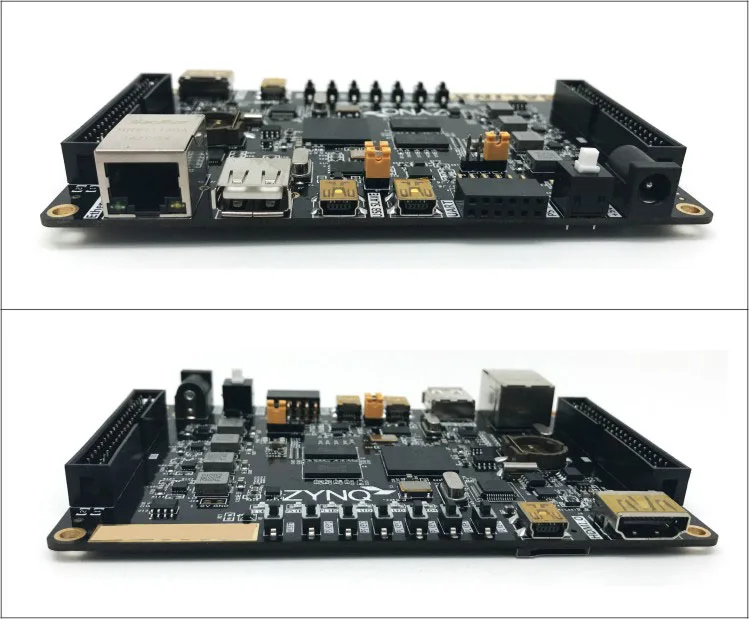

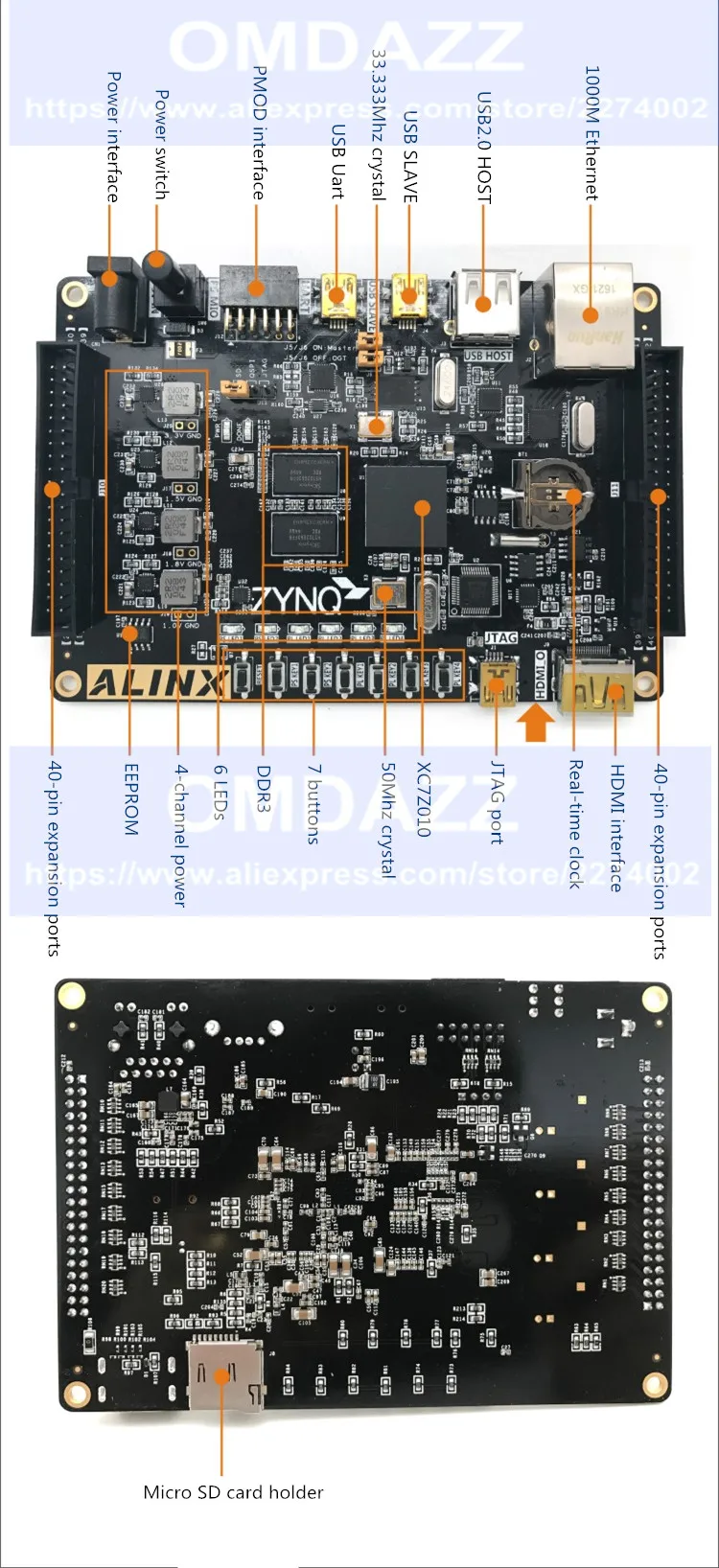

Интерфейсы и функции платы развития:

1. + 5 В вход питания, Максимальная защита тока 2A.

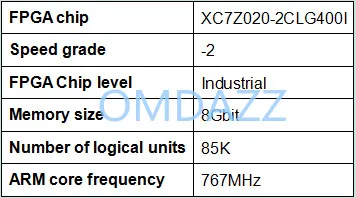

2. Xilinx ARM + FPGA чип Zynq-7000 XC7Z020-2CLG400I.

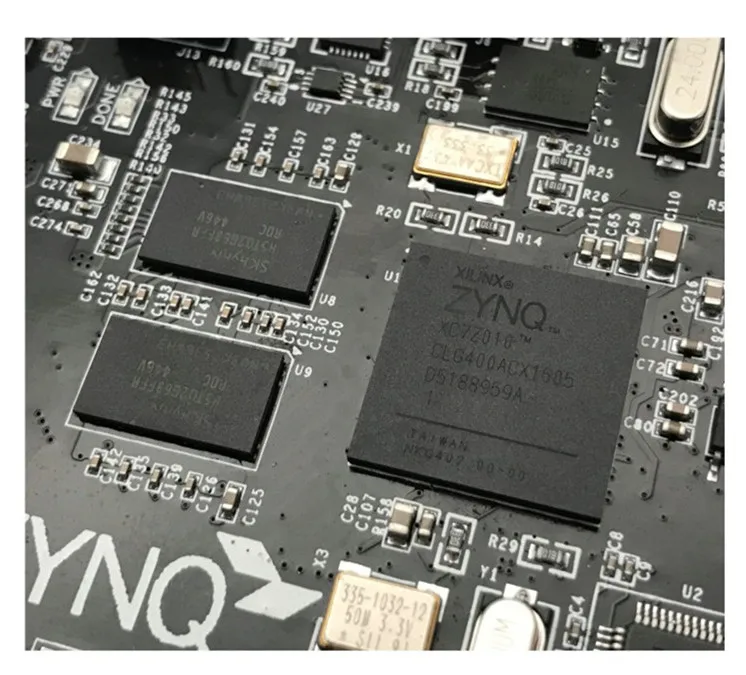

3. Два высокоемких 4 Гбит (всего 8 Гбит) высокоскоростной DDR3 SDRAM используется в качестве кэша для данных микросхем ZYNQ, также используется в качестве памяти операционной системы.

4. Одна вспышка 128 Мбит QSPI для хранения системных файлов микросхемы ZYNQ и пользовательских данных.

5. Один интерфейс 10/100M/1000M Ethernet RJ-45 для обмена данными Ethernet с компьютерами или другими сетевыми устройствами.

6. Один HDMI видео вход и выходной интерфейс могут быть использованы для передачи 1080P видео изображений.

7. Высокоскоростной хост-интерфейс USB2.0 для макетной платы для подключения периферийных устройств USB, таких как мышь, клавиатура и флеш-накопитель USB.

8. Один высокоскоростной интерфейс USB2.0 OTG для OTG связи между макетной платой и ПК или usb-устройством.

9. Один интерфейс USB Uart для последовательной связи между макетной платой и ПК или внешним устройством.

10. Один RTC часы в реальном времени с держателем батареи, модель батареи CR1220.

11. Один интерфейс IIC EEPROM 24LC04.

12. 6 пользовательских светодиодов, 2 PS управления, 4 PL управления.

13. 7 кнопок. 1 Кнопка сброса процессора, 2 кнопки управления PS, 4 кнопки управления PL.

14. Активный кристаллический осциллятор 33,333 МГц обеспечивает стабильный источник часов для системы PS. 50 МГц активный кристаллический осциллятор обеспечивает дополнительные часы к логике PL.

15. Два 40-контактный расширения порта (2,54 мм шаг) используются для того, чтобы расширить ввода-вывода в PL в ZYNQ, в общей сложности 68 ввода-вывода. Может быть использовано для того чтобы соединить 7 дюймов TFT ЖК модуль, модуль камеры и AD/DA Модуль и другие модули расширения.

16. 12-pin порт расширения (2,54 мм шаг) для расширения MIO из ZYNQ, PS системы, на общую сумму в 10 млн.

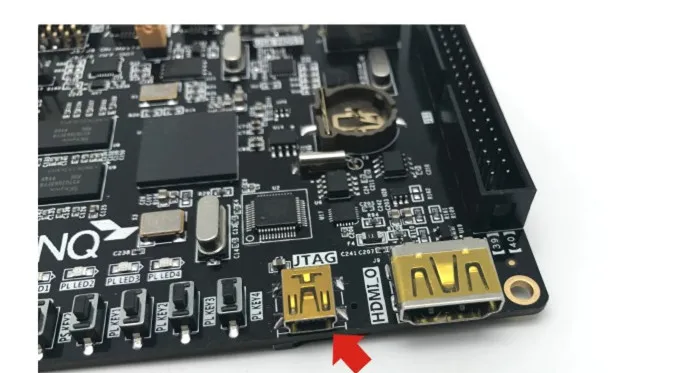

17. Один порт USB JTAG для отладки и загрузки системы ZYNQ через usb-кабель.

18. Один держатель карты Micro SD (на задней панели разработки) для хранения изображений операционной системы и файловых систем.

Таблица размеров платы разработки:

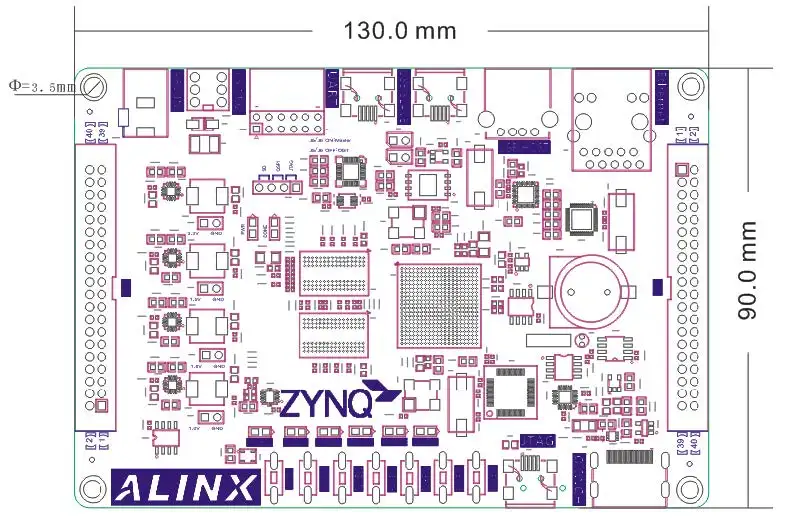

Размер макетная плата является 130 мм x 90 мм, и PCB принимает 8-из шельфового пласта дизайн.

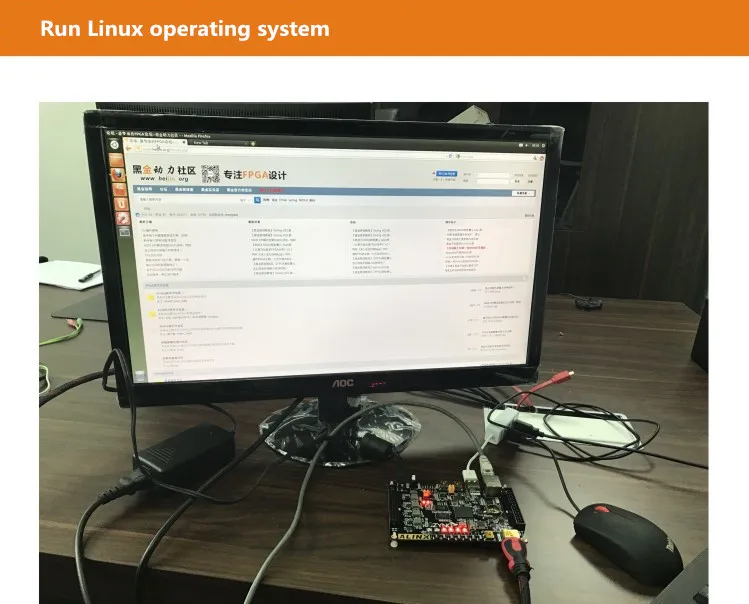

Используйте эту плату для запуска операционной системы Linux:

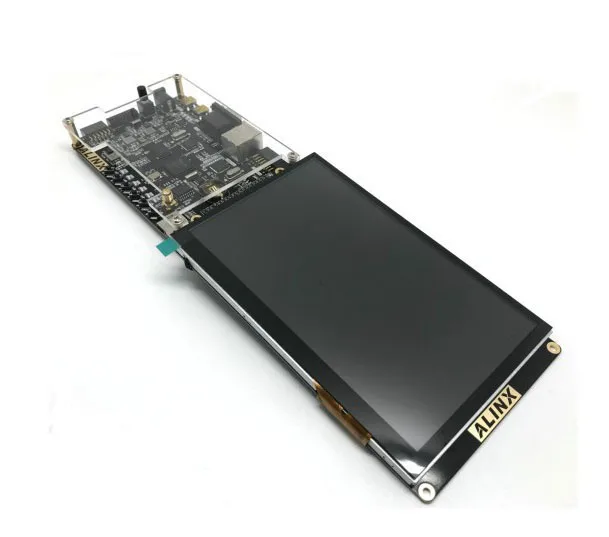

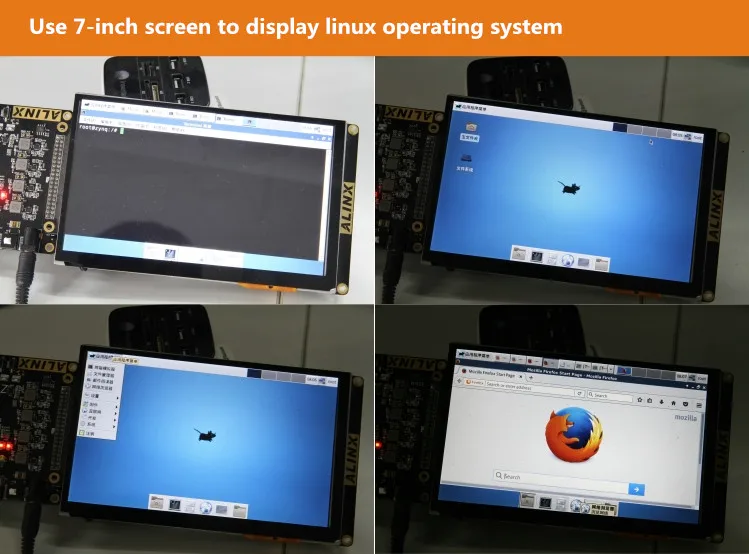

Применение 7 дюймов TFT ЖК модуль для отображения linux Операционная система:

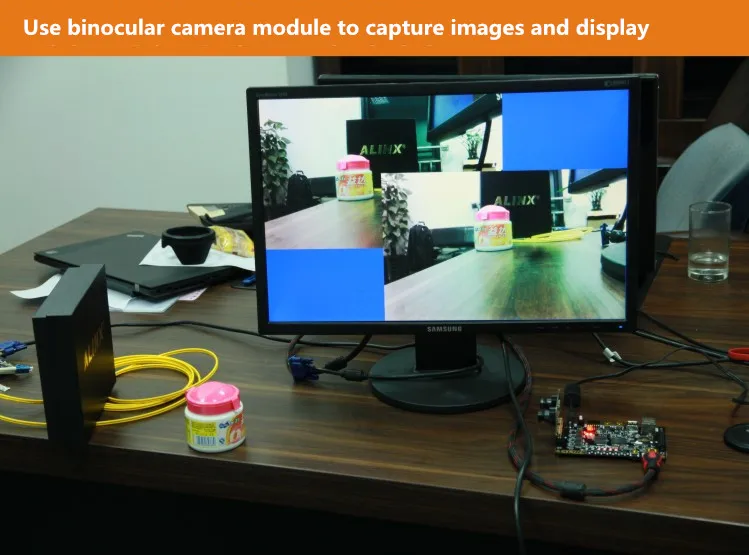

Плата разработки соединяет Наш модуль бинокулярной камеры для съемки изображений и отображения:

Мы предоставляем английскую спецификацию, схемы, образцы программ и драйверы программного обеспечения для этой платы разработки:

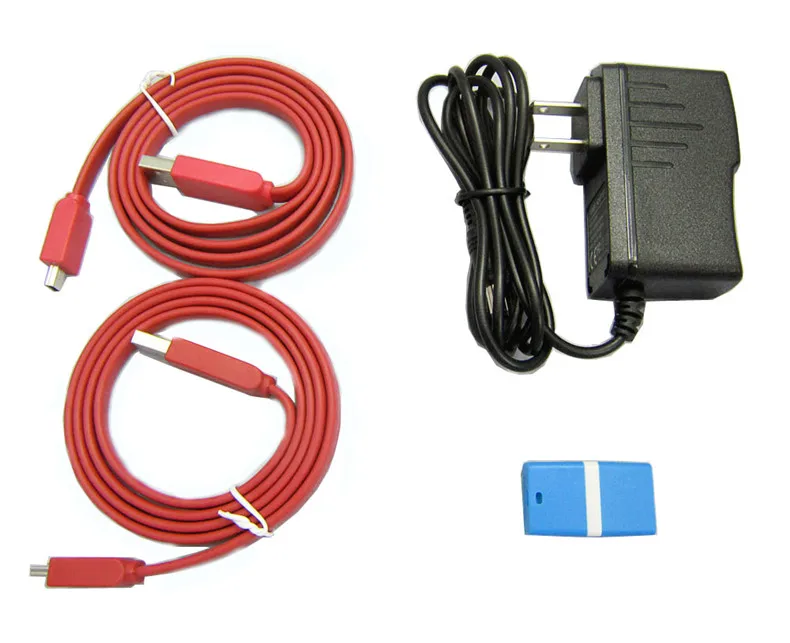

Список доставки в комплекте 1:

• 1 * плата разработки XC7Z020

• 1*5 в источник питания

• 1 * Мини USB кабель

• 1*8G TF карта

Список доставки для Bundle2:

• 1 * плата разработки XC7Z020

• 1*5 в источник питания

• 1 * Мини USB кабель

• 1*8G TF карта

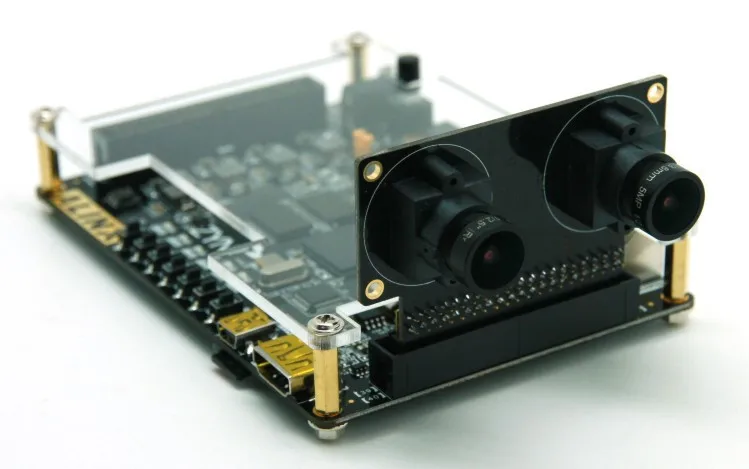

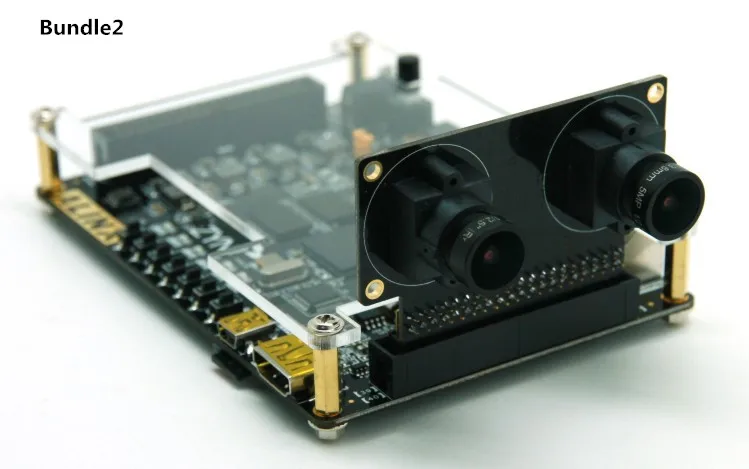

• 1 * OV5640 модуль бинокулярной камеры

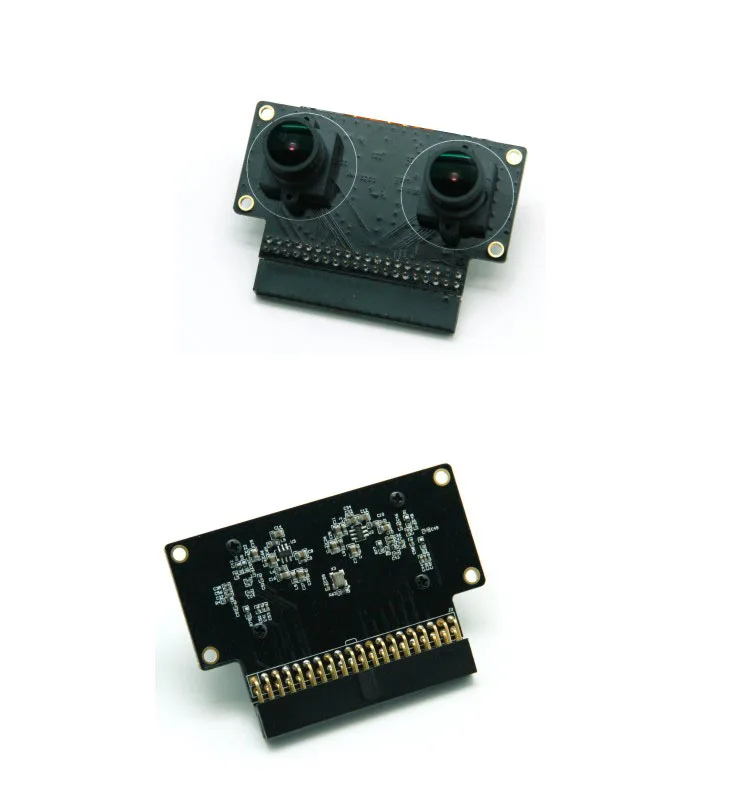

Параметры для модуля бинокулярной камеры OV5640:

1. Модель чипа: OV5640

2. Размер модуля: 70*40 мм

3. Камера эпицентру событий объектив с 5MP / M12 интерфейс, фокусное расстояние 3,6 мм, на рост от 80 до 96 градусов мониторинга угол.

4. Бинокулярное расстояние: расстояние в центре фоторецептора составляет 40 мм.

5. Разъем: 40-контактный 2,54 мм расстояние гнездовой разъем заголовка

Список доставки для Bundle3:

1. 1 * плата разработки XC7Z020

2. 1*5 в источник питания

3. 1 * Мини USB кабель

4. 1*8G TF карта

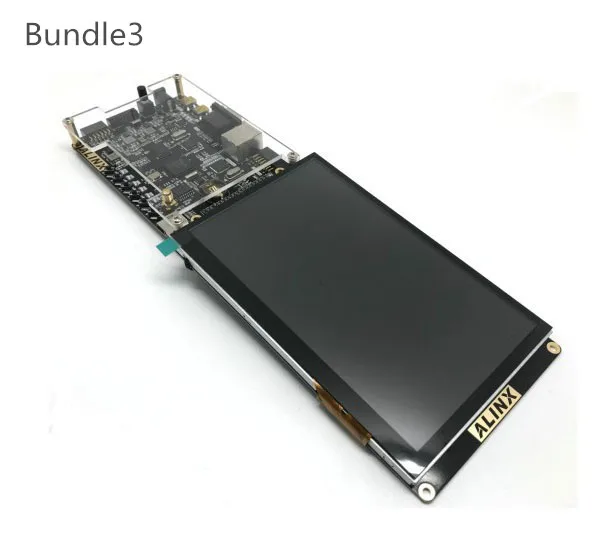

5. 1 * 7-дюймовый на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль

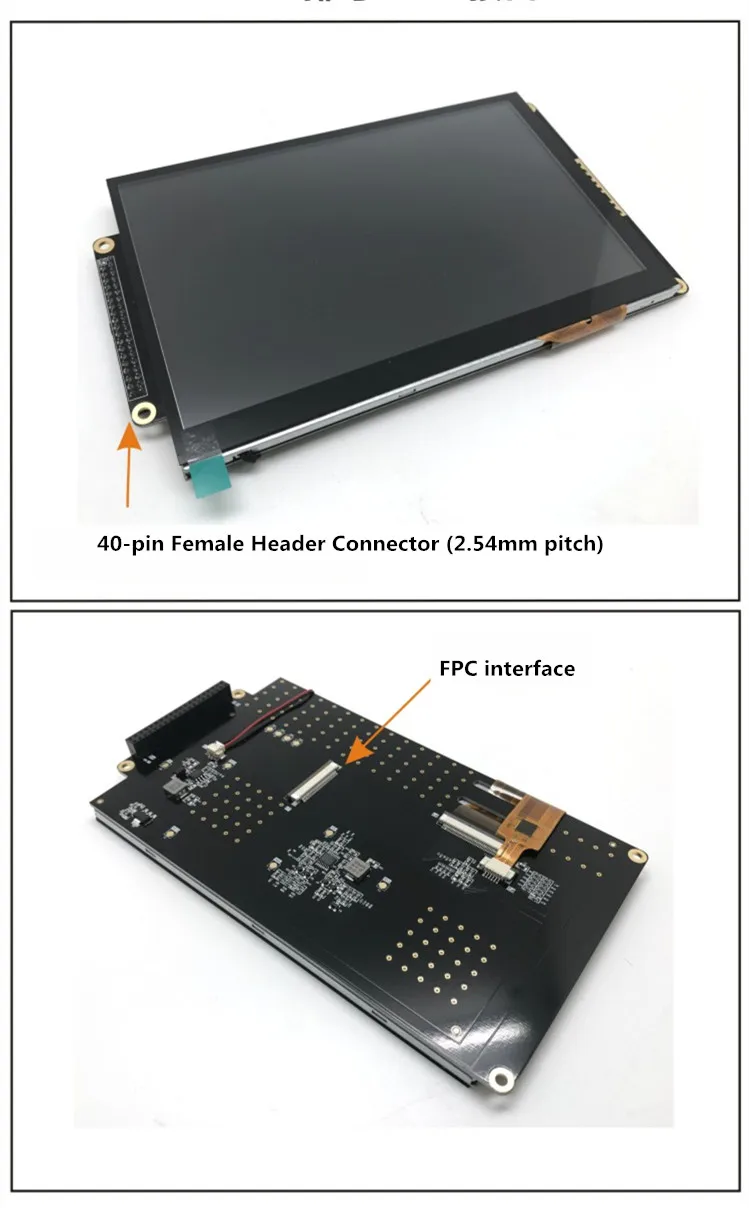

7 дюймов TFT LCD жидкокристаллический модуль высокой интенсивности параметры:

1. Модель панели: A070VW05 V2

2. Размер панели: 7 дюймов

3. Разрешение: 800*3(RGB) * 480

4. Соотношение сторон: 16 : 9

5. Шаг пикселей: 0,1905*0,1905 мм (горизонтальный * вертикальный)

6. Вес панели: 155 г (Typ.)

7. Площадь дисплея: 152,40*91,44 мм (горизонтальная * вертикальная)

8. Физический размер: 165*104 мм (горизонтальный * вертикальный)

9. 5-точечный емкостный экран.

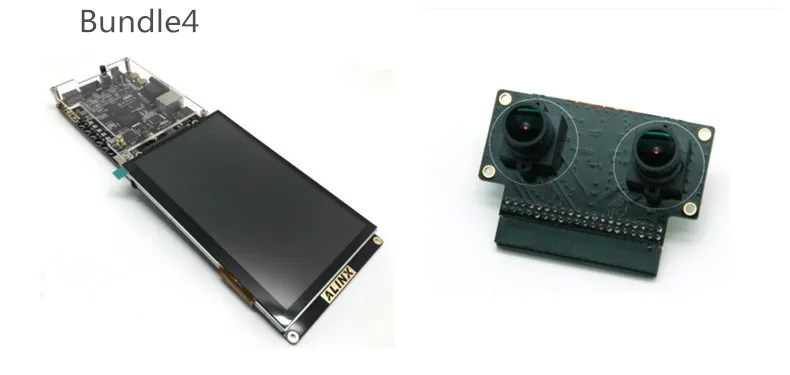

Список доставки для Bundle4:

• 1 * плата разработки XC7Z020

• 1*5 в источник питания

• 1 * Мини USB кабель

• 1*8G TF карта

• 1 * OV5640 модуль бинокулярной камеры

• 1 * 7-дюймовый на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль

Более FPGA платы:
