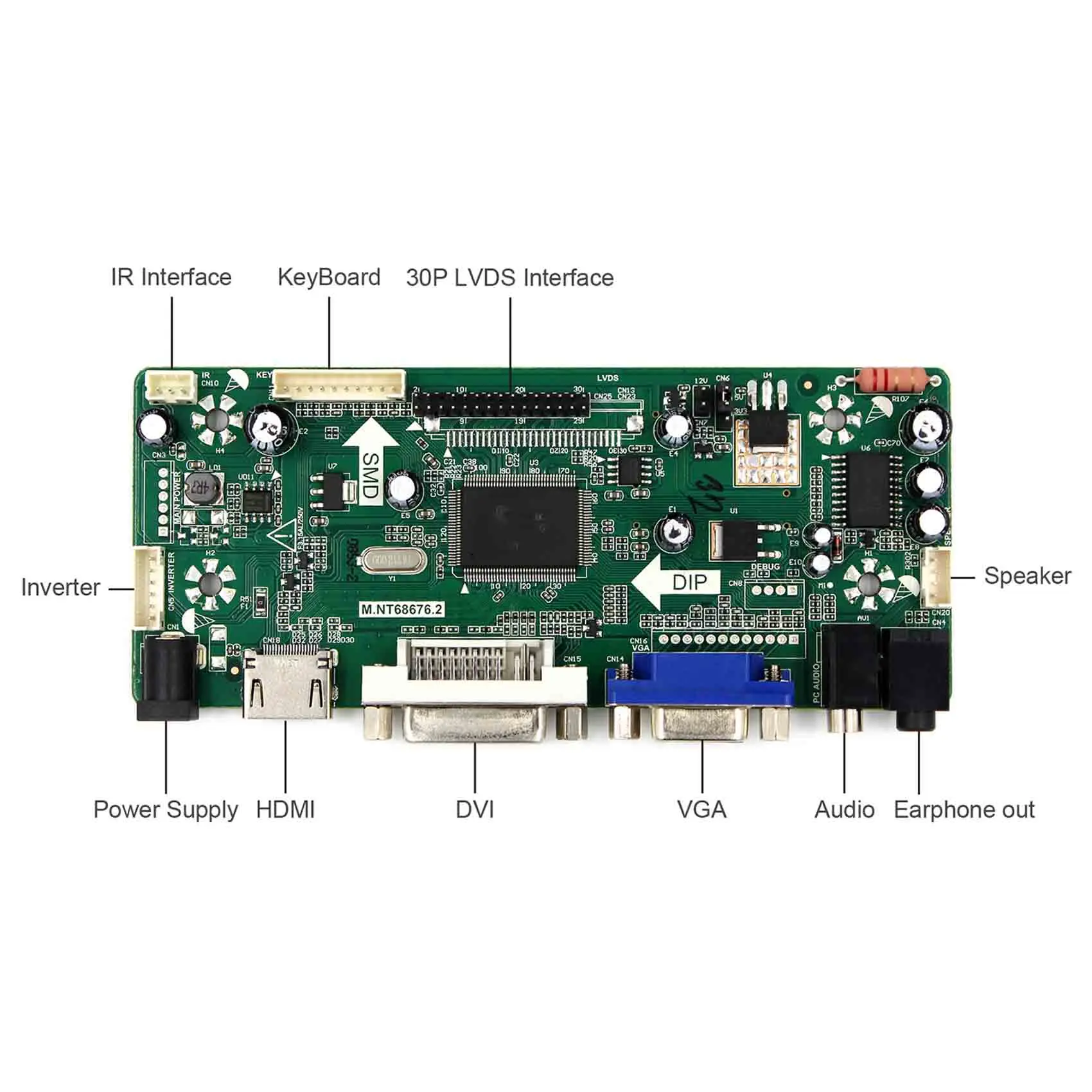

Плата контроллера LCD:

HDMI DVI VGA Аудио ЖК плата работает для LVDS интерфейса ЖК-экрана

Входной адаптер питания: 12Vdc более 2А.

Поставляется в режиме ожидания, когда нет входного сигнала

Резервная модель <1 Вт

Видеовход: HDMI DVI VGA

Аудиовход: HDMI

Аудиовыход: разъем динамика

Экранное меню: автоматический язык контрастности яркости и т. д.

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 125 мм x 58 мм x 17 мм

12,1 "1024X768 ЖК-экран:

Дисплей модE TN, обычно белый, пропускающий

Разрешение 1024RGB)× 768

Размер контура 261 × 198 × 5 (в × В × Г)

Площадь дисплея 246 × 184,5 (H×V)

Яркость 200 кд/м² (тип.)
Контрастность 400:1 (тип.) (TM)
Угол обзора 45/45/15/45 (тип.)(CR≥ 10) [влево/вправо/вверх/вниз]
Сигнальный интерфейс LVDS (1 ch, 6-разрядный) , 20 pins, разъем

Подсветка1 CCFL

Входное напряжение 3,3 В (тип.)

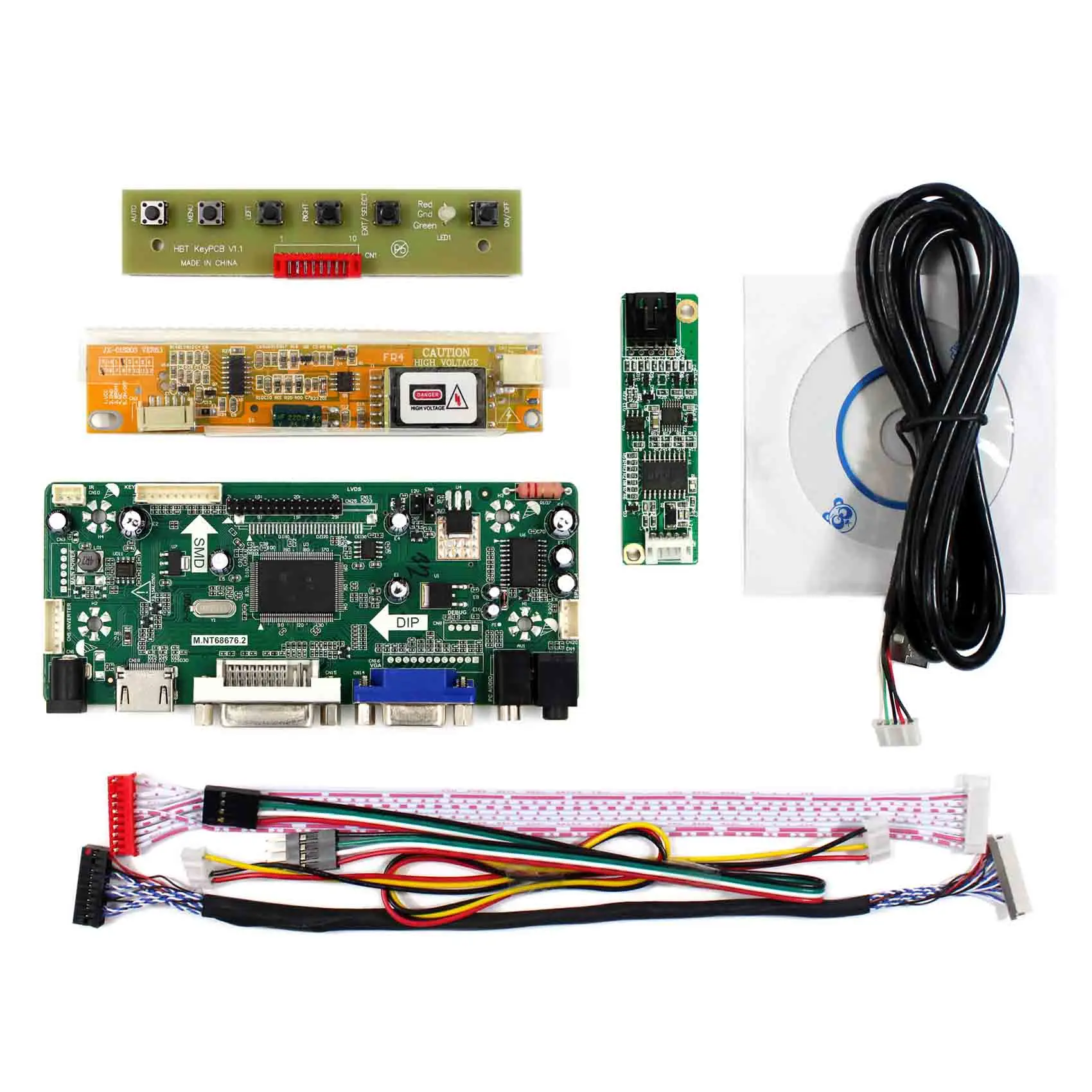

Комплектация:

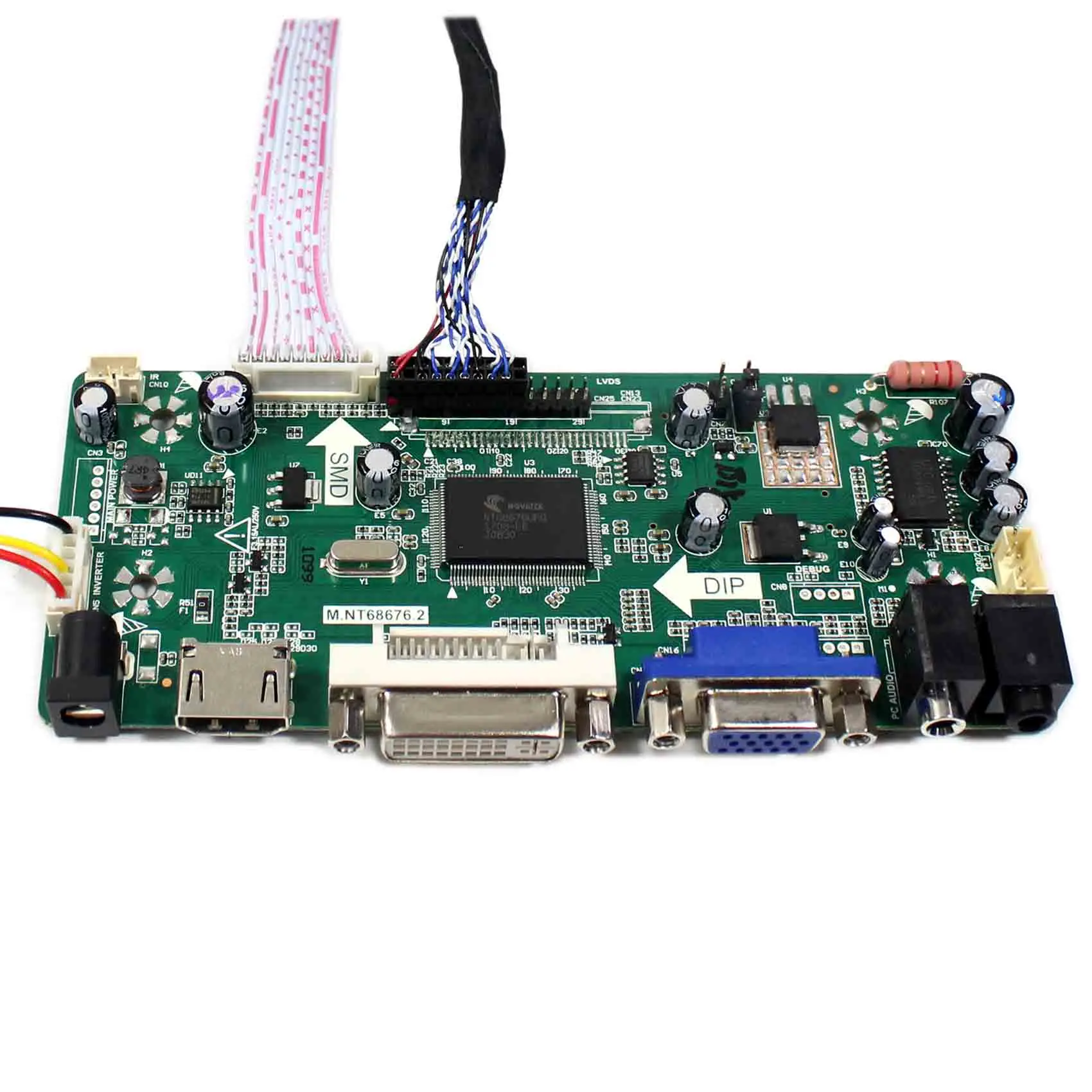

1 × плата контроллера HDMI VGA DVI LCD M.NT68676

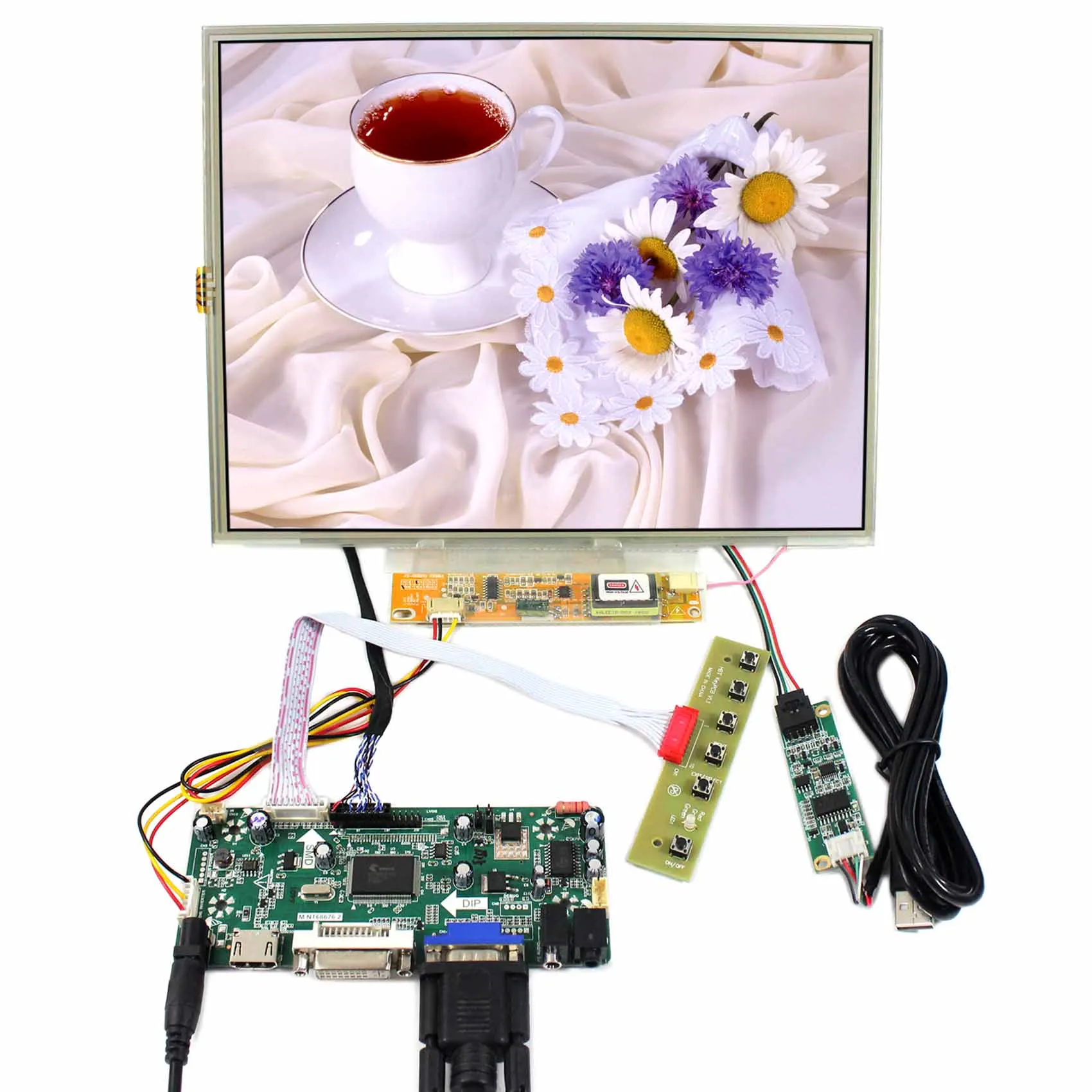

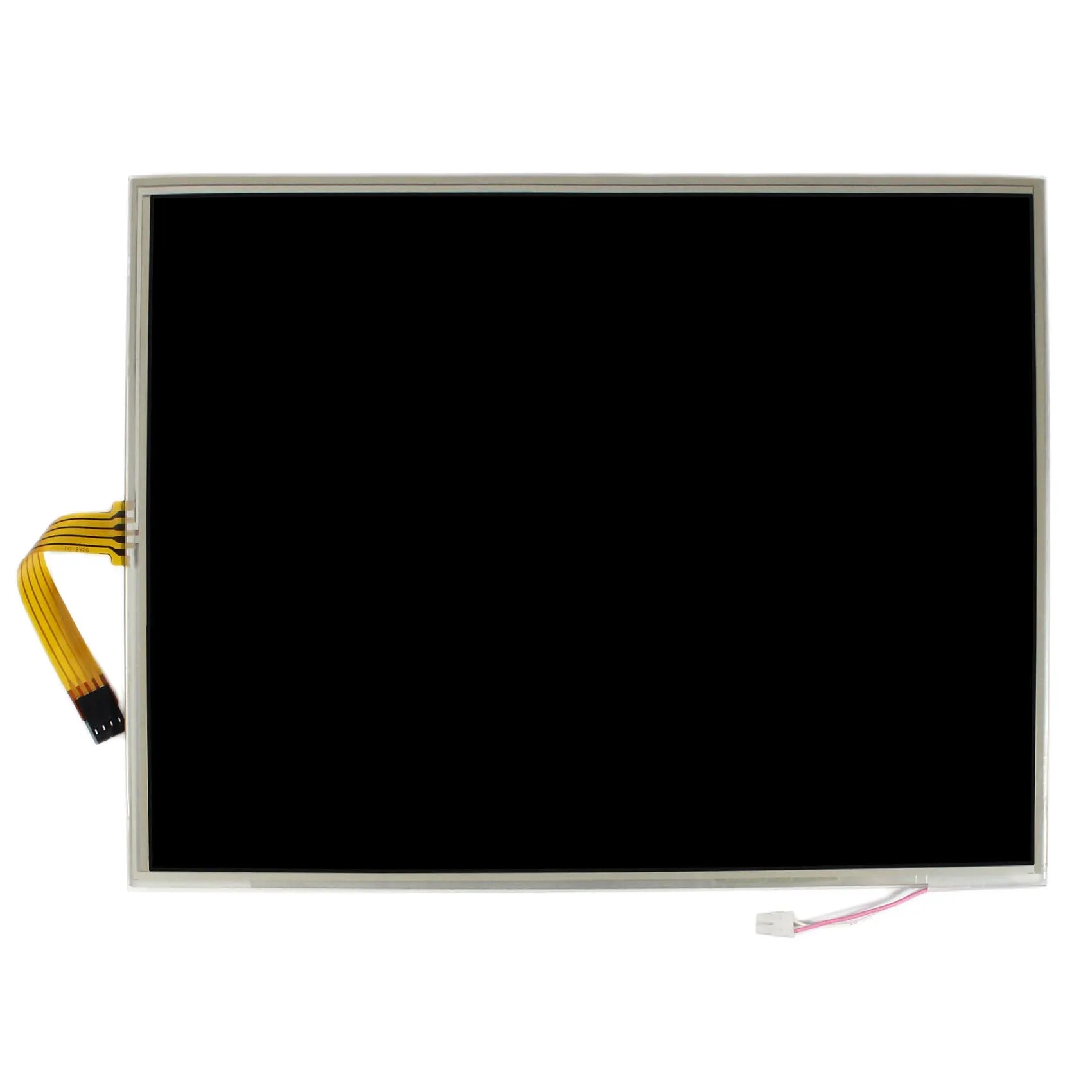

1 × 12,1 дюйма 1024x768 ЖК-экран с резистивной сенсорной панелью VS121TP-A1

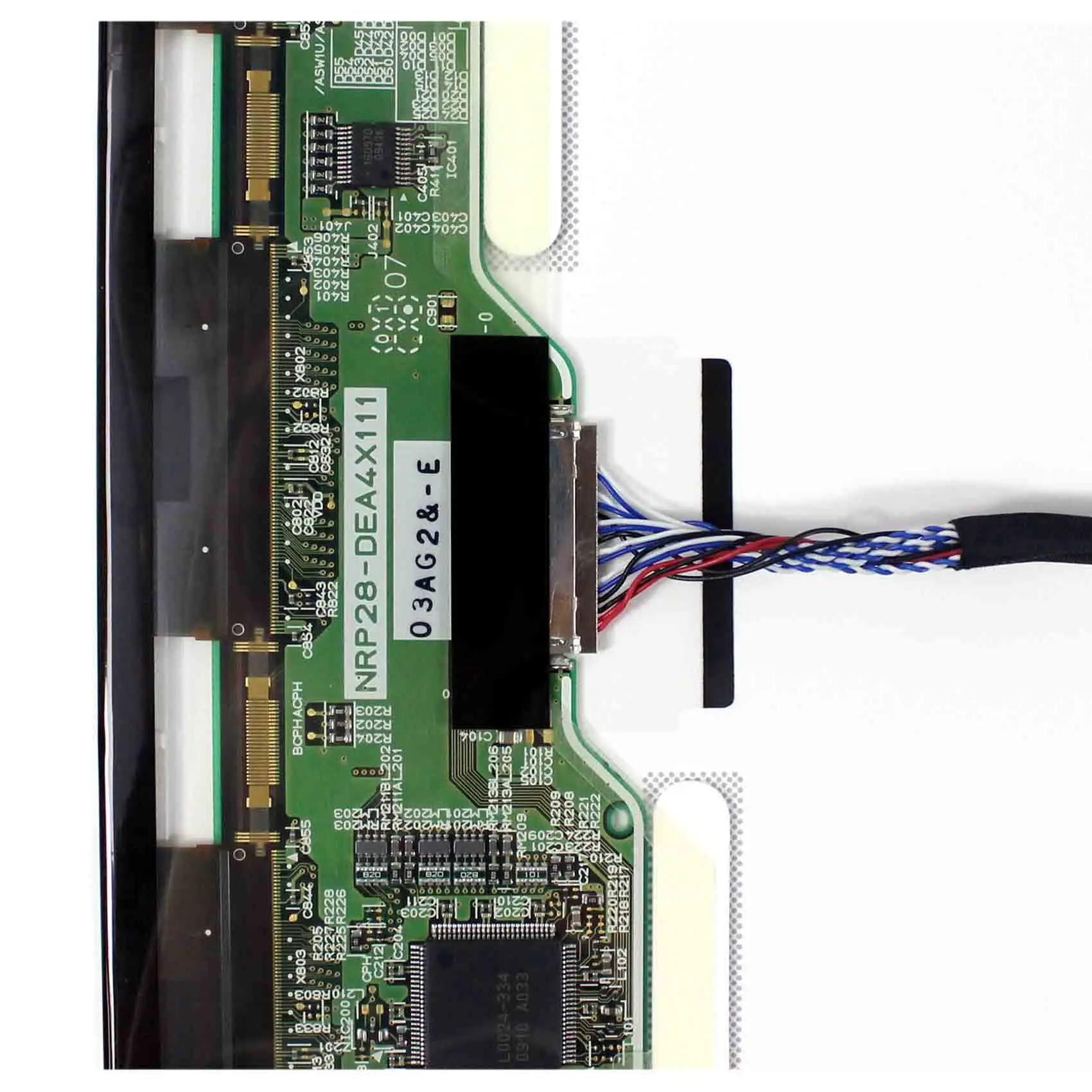

1 × кабель LVDS

1 × плата инвертора

1 × Карта контроллера USB

1 × USB-кабель

1 × удлинитель сенсорного кабеля

1 × Клавиатура с кабелем

1. Ниже приведены способы оплаты, которые мы обычно используем,Кроме платформы.

2. Мы отправим товар в течение 3 рабочих дней как можно скорее после того, как вы разместили заказ. (доставка Праздничная)

3. Пожалуйста, подтвердите правильный адрес Вашего заказа и номер телефона, если вы хотите изменить адрес, свяжитесь с нами.

4. Доставка Обычным способом прибудет через 15-60 дней. Если вам нужен товар срочно, пожалуйста, свяжитесь с нами для отправки Экспресс-доставкой, мы проверим стоимость экспресс-доставки для вас.

Примечание:

Независимо от того, что произошло, пожалуйста, сразу обращайтесь к намВместо того, чтобы оставлять отрицательотзывы в или открывать спор.

Мы сделаем все возможное, чтобы помочь вам решить проблему или повторно отправить/вернуть вам деньги. ПожалуйстаДоверяйте нам иДайте нам шанс обслужить вас.

1. Если вы не получили товары в течение 15-60 дней, пожалуйста, проверьте номер отслеживания или свяжитесь с нами.

2. При возникновении любых проблем мы можем предоставить беспроводную техническую поддержку в рабочее время.

3. Если товар сломался во время доставки, пожалуйста, свяжитесь с нами после получения товара, мы отправим его повторно или вернем вам деньги.

4. Один год гарантии со дня продажи товара. Некоторая техническая проблема может быть решена онлайн.




Анализ неисправностей и стрельба:

T1: ЖК-экран показывает черный экран после включения питания.

S1: 1. Пожалуйста, подтвердите, подключен ли кабель задней подсветки экрана к усилительной плате (плата инвертора). Если нет, подключите его и снова включите питание.

S1: 2. Сделайте некоторый тест на обмен: измените входной сигнал для тестирования; Измените адаптер питания для тестирования; Измените источник сигнала для тестирования; Измените кабель сигнала для тестирования; Измените ЖК-экран для тестирования. И так далее.

T2: сигнальный кабель не может подключаться к разъему экрана.

S2: если ваш экран-экран разъема eDP, но вы купили плату, которая подходит для экрана разъема LVDS. Например, если ваш экран LP156WX4-TP(X), но вы получаете плату контроллера, которая подходит для платы контроллера LVDS, например LP154WX4-TL(X), он не будет соответствовать вашему экрану. Затем, пожалуйста, выберите причину возврата «получить не тот товар». Или сначала свяжитесь с продавцом.

T3: изображение на ЖК-экране отображается неправильно или показывает белый экран. Или светодиодный клавиатуры попеременно мигает красным и зеленым.

S3:1. Убедитесь, что сигнальный кабель, который подключается к разъему ЖК-экрана в правильном направлении. (От Pin1 до Pin1, некоторые панели разъема кабеля могут быть собраны в двух направлениях, поэтому иногда при изменении его в обратном направлении, он будет работать хорошо)

S3:2. Убедитесь, что разрешение ЖК-экрана совпадает с разрешением платы ЖК-контроллера (обратитесь к ссылке на покупку платы контроллера, которая пометила совместимое разрешение, используйте Тип экрана для поиска в сети для подтверждения разрешения поддержки), если нет, свяжитесь с продавцом, Некоторые платы после обновления прошивки устранят эту проблему.

T4: ЖК-экран имеет изображения, но очень темный. (Используйте светильник фонарь, чтобы проверить, есть ли изображение внутри экрана)

S4: пожалуйста, подтвердите, подключен ли кабель задней подсветки экрана к инверторной плате (усилительная плата).

Если состояние подключения нормальное, может быть, плата инвертора сломана, если уловили эту проблему, пожалуйста, свяжитесь с нами, мы можем отправить вам замену.

T5: дисплей продолжает перезапуск после включения питания.

S5: входной ток адаптера питания слишком мал, пожалуйста, измените адаптер с большим выходным током (2A или больше 2A)

T6: включение, через несколько секунд дисплей переходит на черный экран.

S6: если вы не подключите сигнальный кабель (нет источника ввода), он перейдет в режим ожидания через несколько секунд питания. Подключите входной сигнал при включении питания и используйте клавиатуру для переключения на соответствующий канал.

T7: когда сигнальный кабель не подключен к ЖК-дисплею, питание на плате, светодисветодиодный клавиатуры красный или зеленый. А затем при подключении кабеля к ЖК-экрану, светодиод клавиатуры выключается.

S7: это связано с неправильным определением сигнального кабеля, свяжитесь с продавцом для подтверждения наличия у продавца совместимого сигнального кабеля для ЖК-экрана.

T8. : Компьютер обнаруживает, что плата драйвера подключена, но ЖК-экран не отображается.

S8: если подключен сигнал HDMI или DVI. Установите на компьютере, чтобы убедиться, что выход HDMI DVI доступен.

T9: разрешение не поддерживается.

S9:1. Измените на другие разрешения, чтобы подтвердить, могут ли они отображаться в обычном режиме или нет.

S9:2. Разрешение на входе не соответствует разрешению дисплея ЖК-меню, это связано с тем, что плата контроллера ЖК-экрана пишет общее разрешение, соответствующее специальному разрешению, И меню пульта управления Отображает общее разрешение. Если вы хотите отображать одинаковое разрешение, необходимо изменить данные EDID на ЖК-экране. Если вы столкнулись с этой ситуацией и нуждаетесь в ее улучшении, пожалуйста, свяжитесь с нами.

T10: на экране отображается несколько цветовых изображений, которые меняются, когда вы просто питаете плату или цвет экрана показывает заводской режим OSD при включении питания и вводе сигнала на плату.

S10: это заводской режим, пожалуйста, помогите использовать клавишу включения/выключения клавиатуры для выключения платы, затем включите, он автоматически выйдет из заводского режима, И будет работать как обычно.

T11: оригинальный кабель ЖК-экрана не может быть подключен к плате контроллера.

S11: Удалите оригинальный сигнальный кабель, который поставляется с ЖК-экраном, и используйте кабель, который мы предоставили вместе с платой контроллера.

T12: для платы Type-C после подключения типа C на ЖК-экране нет сигнала.

S12: Подтвердите ссылку на покупку. Если один Type-C используется для питания, а другой используется в качестве входного сигнала, оба типа C должны быть подключены.

T13: когда использовать Type-C подключение к телефону, он не может включить или яркость очень низкая.

S13: 1. Недостаточно входного тока Мобильный телефон, и невозможно вводить Достаточный ток, чтобы плата управления работала во время передачи сигналов.

S13: 2. При включении телефона яркость по умолчанию включается. Недостаточно входного тока мобильный телефон. К пульту управления необходимо подключить дополнительный адаптер питания.

T14: основной чип горячий.

S15: температура новой платы составляет менее 70 градусов Цельсия (150 градусов по Фаренгейту) при комнатной температуре. Если вас беспокоит теплоотвод, вы можете добавить теплоотвод.
