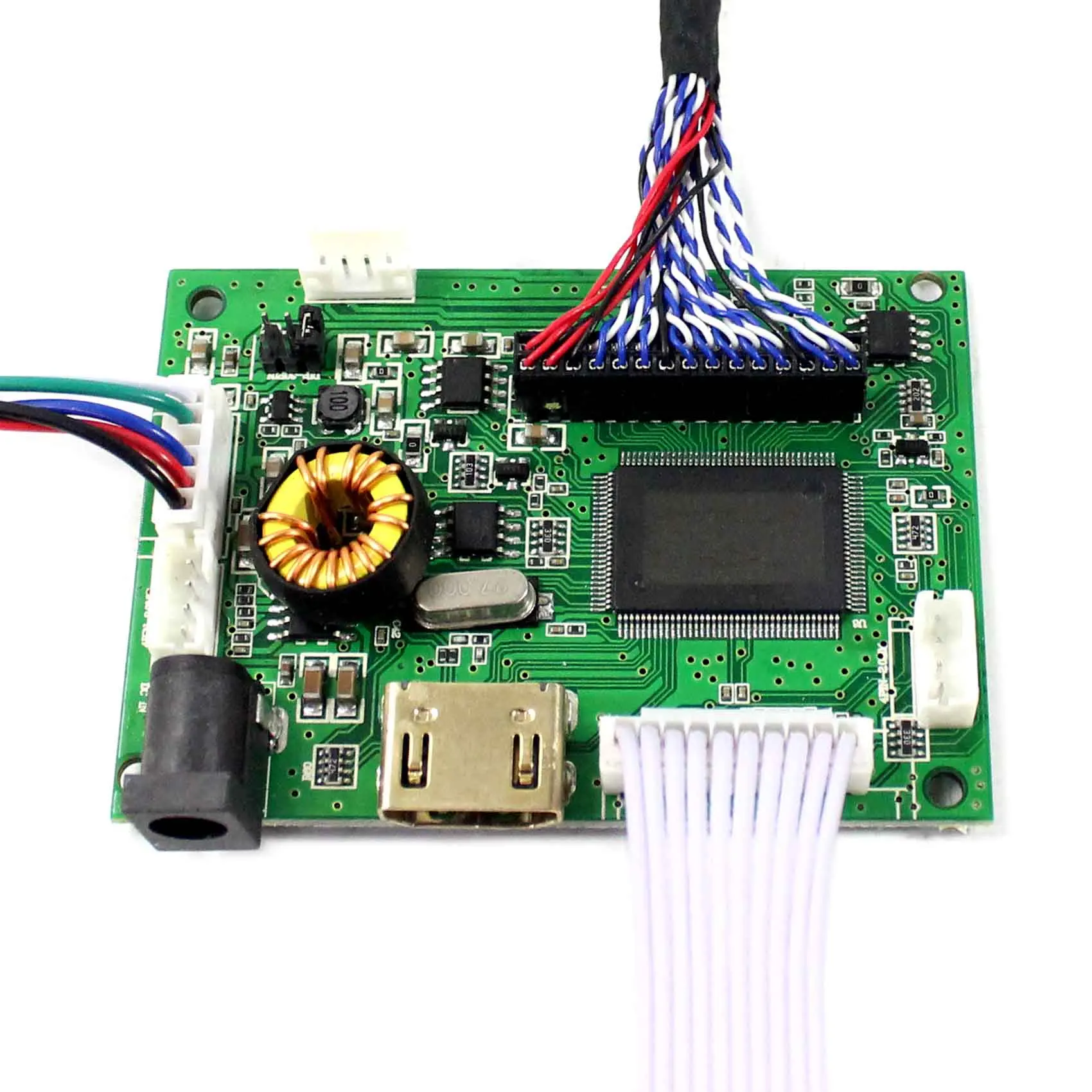

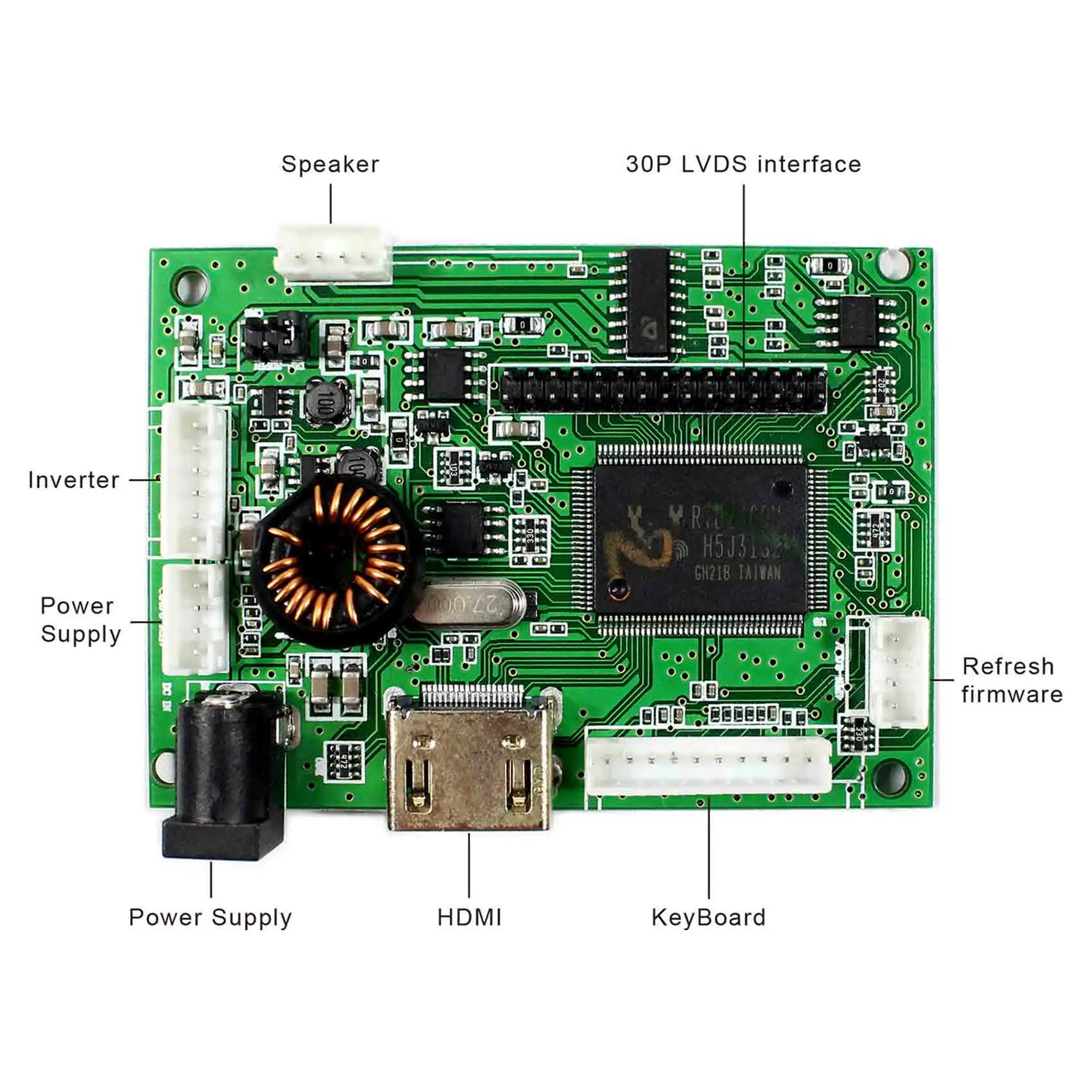

Плата ЖК-контроллера:

ЖК-плата HDMI для ЖК-экрана с интерфейсом LVDS

Входной адаптер питания:12 В постоянного тока более 2 А.

Поставляется в режиме ожидания, когда нет входного сигнала

Модель в режиме ожидания <1 Вт

Видеовход: HDMI

Аудиовход: HDMI

Аудиовыход: динамик (4-контактный разъем PH2.0)

OSD: яркость, контраст, автоязык и т. д.

Язык:Английский Французский Немецкий Испанский итальянский и так далее

Размер платы:74 мм x 53 мм x 12 мм

Совместимость с:

21,5 дюйма 1920X1080

T215 хвн01.0 M215 хв03 V1 M215 хв03 V2 M215HGE-L23 M215HTN01.1

23,8Дюйм 1920X1080

LM238WF5-SSA1

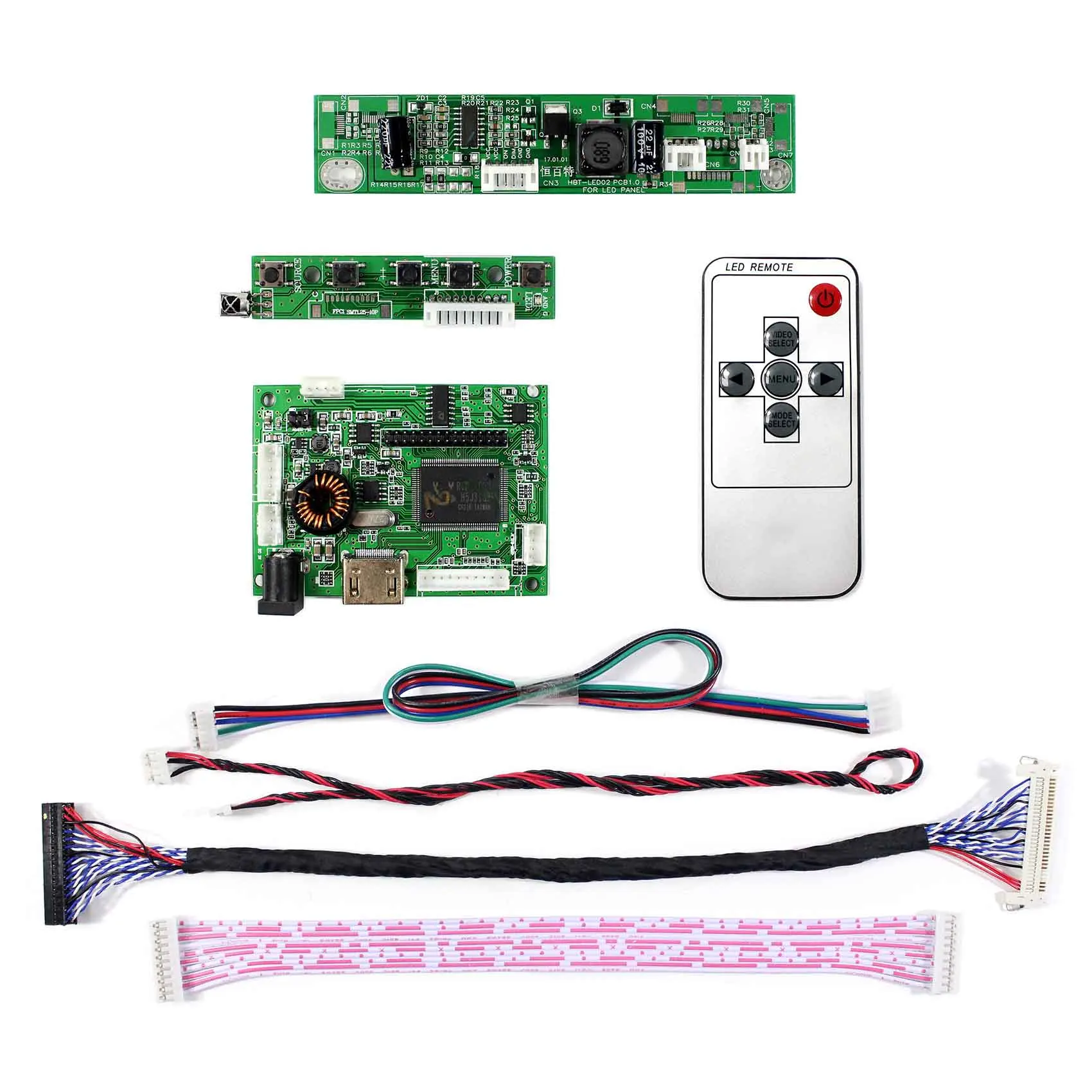

Упаковочный лист:

1 ×HDMIАудиоПлата ЖК-контроллера VS-TY2660H-V661

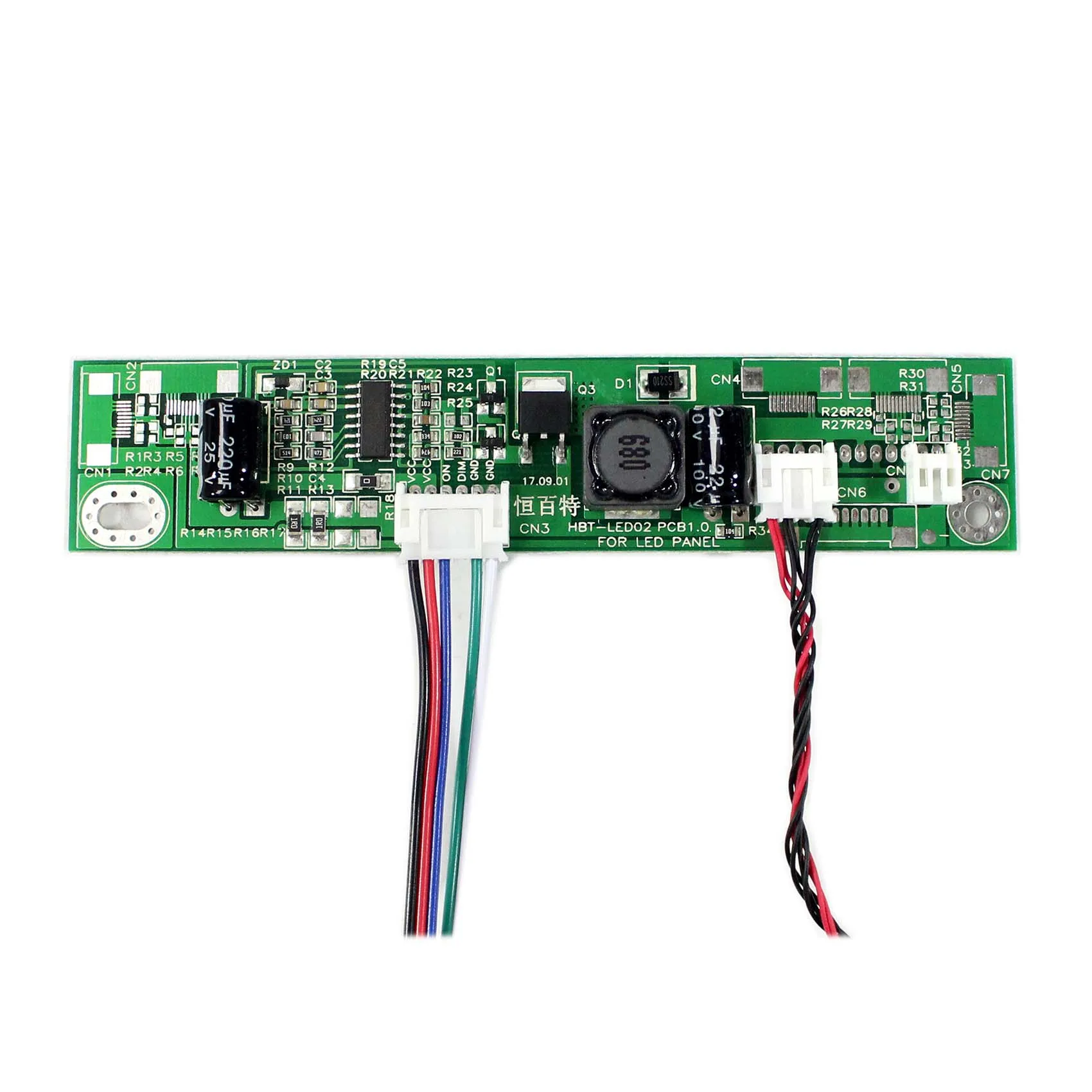

1 ×ИнверторДоска

1 ×3Сигнальный кабель 0Pin
1 клавиатура с кабелем

1 х пульт дистанционного управления(Батарея в комплект не входит)

1. Вот способы оплаты, как показано ниже, которые мы обычно используем,Кроме платформы.

2. Мы отправим товар в течение 3 рабочих дней после того, как вы разместите заказ. (праздничные дни)

3. Пожалуйста, подтвердите правильность вашего заказа и номера телефона, если вы хотите изменить адрес, свяжитесь с нами.

4. Доставка Обычным способом займет 15-60 дней. Если вам нужен товар срочно, пожалуйста, свяжитесь с нами для отправки Экспресс-доставкой, мы проверим стоимость экспресс-доставки для вас.

Примечание:

Не важно, что произошло, пожалуйста, сразу свяжитесь с намиВместо того, чтобы оставлять отрицательотзывы в или открывать спор.

Мы сделаем все возможное, чтобы помочь вам решить проблему или повторно отправить/вернуть вам деньги. ПожалуйстаДоверьтесь нам иДайте нам шанс обслужить вас.

1. Если вы не получили товар в течение 15-60 дней, пожалуйста, проверьте номер отслеживания или свяжитесь с нами.

2. При возникновении любых проблем с работой мы можем предоставить беспроводную технологию в рабочее время.

3. Если товар сломался во время доставки, пожалуйста, свяжитесь с нами после получения товара, мы отправим его повторно или вернем вам деньги.

4. Один год гарантии со дня продажи товара. Некоторые технические проблемы можно решить онлайн.




Анализ неисправностей и съемка:

T1: ЖК-экран показывает черный экран после включения питания.

S1: 1. Пожалуйста, проверьте, подключен ли кабель задней подсветки экрана к панели усилителя (плата инвертора). Если нет, подключите его и снова включите питание.

S1: 2. Сделайте некоторый тест обмена: измените входной сигнал для тестирования; Замените адаптер питания для тестирования; Замените источник сигнала для тестирования; Замените кабель сигнала для тестирования; Замените ЖК-экран для тестирования. И так далее.

T2: сигнальный кабель не может подключаться к разъему экрана.

S2: если ваш экран-экран разъема eDP, но вы купили плату, которая подходит для экрана разъема LVDS. Например, если ваш экран LP156WX4-TP(X), но вы получите плату контроллера, которая подходит для платы контроллера LVDS, такой как LP154WX4-TL(X), не будет соответствовать вашему экрану. Затем выберите причину возврата «получить не тот товар». Или сначала свяжитесь с продавцом.

T3: изображение на ЖК-экране отображается неправильно или показывает белый экран. Или светодиодный клавиатуры попеременно мигает красным и зеленым.

S3:1. Убедитесь, что сигнальный кабель, который подключается к разъему ЖК-экрана в правильном направлении. (От Pin1 до Pin1, некоторые панели кабельного разъема можно собрать в двух направлениях, поэтому иногда при переключении в обратное направление он будет работать хорошо)

S3:2. Пожалуйста, убедитесь, что разрешение ЖК-экрана совпадает с разрешением платы ЖК-контроллера (пожалуйста, перейдите по ссылке на покупку платы контроллера, которая имеет пометку совместимого разрешения, используйте Тип экрана для поиска в сети, чтобы подтвердить его разрешение по поддержке), если нет, пожалуйста, свяжитесь с продавцом, Некоторые платы после обновления прошивки решат эту проблему.

T4: на ЖК-экране изображения очень темные. (Используйте фонарь, чтобы проверить, есть ли изображение внутри экрана)

S4: пожалуйста, подтвердите, подключен ли кабель задней подсветки экрана к плате инвертора (Плата усилителя).

Если состояние подключения в порядке, возможно, сломалась плата инвертора, если возникла проблема, свяжитесь с нами, мы отправим вам замену.

T5: дисплей продолжает перезапуск после включения питания.

S5: входной ток адаптера питания слишком мал, пожалуйста, замените адаптер на более большой выходной ток (2 А или более 2 а)

T6: при включении, через несколько секунд дисплей переходит на черный экран.

S6: если вы не подключите сигнальный кабель (без источника ввода), он войдет в режим ожидания через несколько секунд питания. Подключите входной сигнал при включении питания и используйте клавиатуру для переключения на соответствующий канал.

T7: когда сигнальный кабель не подключен к ЖК-дисплею, питание на плате, светодиодный клавиатуры горит красным или зеленым. А затем при подключении кабеля к ЖК-экрану светодиодный клавиатуры отключается.

S7: это связано с неправильным определением сигнального кабеля. Свяжитесь с продавцом, чтобы убедиться, что у продавца есть совместимый сигнальный кабель с ЖК-экраном.

T8. : Компьютер обнаруживает, что плата драйвера подключена, но ЖК-экран не отображается.

S8: при подключении сигнала HDMI или DVI. Установите на компьютере, чтобы убедиться, что доступен выход HDMI DVI.

T9: разрешение не поддерживается.

S9:1. Пожалуйста, измените на другие разрешения, чтобы подтвердить, могут ли они отображаться нормально или нет.

S9:2. Входное разрешение не соответствует разрешению ЖК-меню дисплея, это связано с тем, что плата контроллера ЖК-экрана пишет общее разрешение, соответствующее специальному разрешению, И меню панели управления Отображает общее разрешение. Если вы хотите отображать то же разрешение, вам необходимо изменить данные EDID на ЖК-экране. Если вы столкнулись с этой ситуацией и хотите ее улучшить, свяжитесь с нами.

T10: на экране отображается несколько цветов изображения, изменяющихся, когда вы просто питаете плату или цвет экрана показывает заводской режим экранного меню при включении питания и вводе сигнала на плату.

S10: это заводской режим, пожалуйста, помогите использовать клавиатуру вкл/выкл, чтобы выключить плату, а затем включите, она автоматически выйдет из заводского режима, И будет нормально работать.

T11: оригинальный кабель ЖК-экрана не может быть подключен к плате контроллера.

S11: Удалите оригинальный сигнальный кабель, поставляемый с ЖК-экраном, и используйте кабель, поставляемый с платой контроллера.

T12: для платы Type-C после подключения Type-C на ЖК-экране нет сигнала.

S12: пожалуйста, подтвердите ссылку на покупку. Если один тип C используется для подачи питания, а другой используется в качестве входного сигнала, необходимо подключить оба типа C.

T13: когда используется подключение Type-C к телефону, он не может включаться, или яркость очень низкая.

S13: 1. Входного тока Мобильный телефон недостаточно, и невозможно вводить Достаточный ток, чтобы плата управления работала во время передачи сигналов.

S13: 2. При включении телефона включается яркость по умолчанию. Входного тока Мобильный телефон не хватает. Вам необходимо подключить дополнительный адаптер питания к плате управления.

T14: главный чип горячий.

S15: температура нового чипа платы составляет менее 70 градусов по Цельсию (150 градусов по Фаренгейту) при комнатной температуре. Если вы беспокоитесь о теплоотдаче, вы можете добавить радиатор.
