Введение

• TTL-WiFi разработан и разработан на основе ESP-M2 модуля WiFi от нашей компании Shenzhen Doctors of Intelligence & Technology Co., Ltd., который извлекается TTL, EN, STATE и другими контактами. Важно, что TTL-WiFi уже встроен в серийную прозрачную прошивку передачи, запрограммированную нашей компанией (SZdoit), который может осуществить прозрачную передачу данных в облако в режиме реального времени, вместе с контролем низкого заряда, индикатором состояния. Эта плата может заменить старую проводку последовательного WiFi устройства для реализации сбора данных и управления.

• Более подробную информацию, пожалуйста, посетите эту ссылку github, чтобы получить руководство и инструменты, более подробную информацию, пожалуйста, посетитеВики. Доит. Ам

Особенности

• Полностью совместим с оригинальным электрическим интерфейсом и физическим интерфейсом для последовательного прозрачного Bluetooth;

• Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильностью и надежностью с помощью веб-конфигурации;

• Встроенный высокопроизводительный WiFi модуль ESP-M2 с размером: 34 мм * 17 мм * 4 мм;

• Рабочее напряжение: 4,5 V ~ 6,0 V, TTL Рабочее напряжение: 3,3 V (совместим с 5,0 V);

• Предоставленные Контакты: STATE, TXD, RXD,EN;

• Средний ток: 80 мА; При отправке данных, это 170мА; Но это 20 мкА в режиме глубокого сна;

• Поддержка последовательной команды;

• Поддержка перепрограммируемого, прошивка OTA обновления;

• Бесшовное, прозрачное передачи данных между серийные номера и Wi-Fi;

• Встроенный веб-сервер HTTP, поддерживает настройки параметров на веб-странице;

• Поддержка автоматического повторного подключения в режиме WiFi STA и TCP-клиенте;

• Поддержка набора скорости передачи данных, бит данных, проверки паритета, стоп битов и/или времени субподряда;

• Поддержка скорость передачи данных (бит/с): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400;

• Поддержка AP enable, автономный SSID/пароль, Автономный IP и продолжительность сети;

• Автоматическое сканирование периферийной точки доступа Wi-Fi, поддержка включения STA, DHCP, Автономный IP;

• Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;

• Поддержка разрешения DNS автоматически для удаленного адреса;

• Поддержка проверки статуса по команде;

• Предоставьте IO4, чтобы показать статус WiFi;

• Рабочая температура: -40 ℃-125 ℃;

• Применение: умный дом, беспроводное подключение данных и прозрачная передача, умное управление автомобилем, беспроводной Серийный принтер, светодиодный светильник, промышленное управление и т. Д.

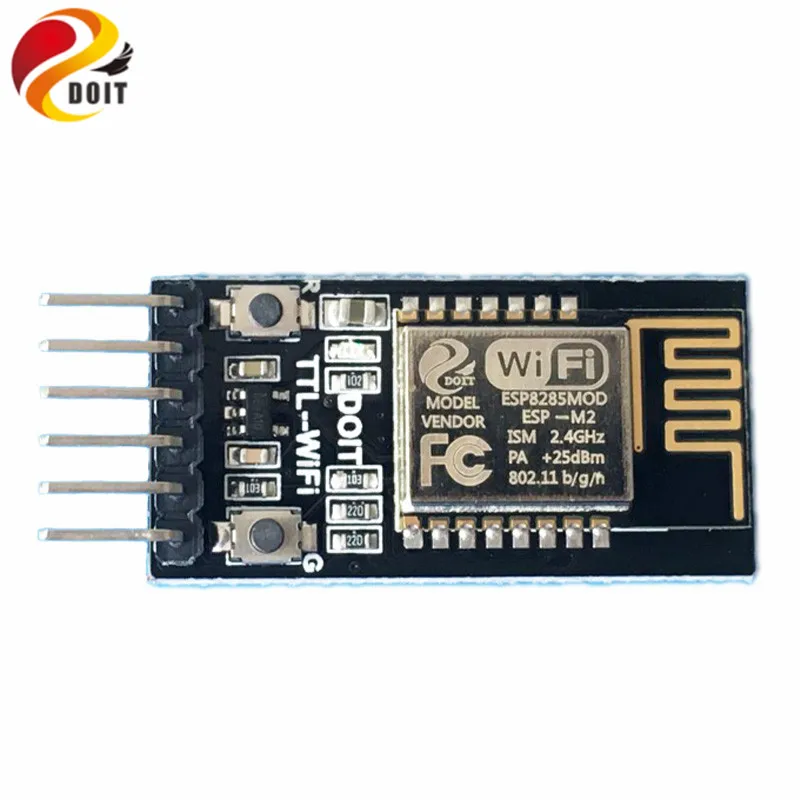

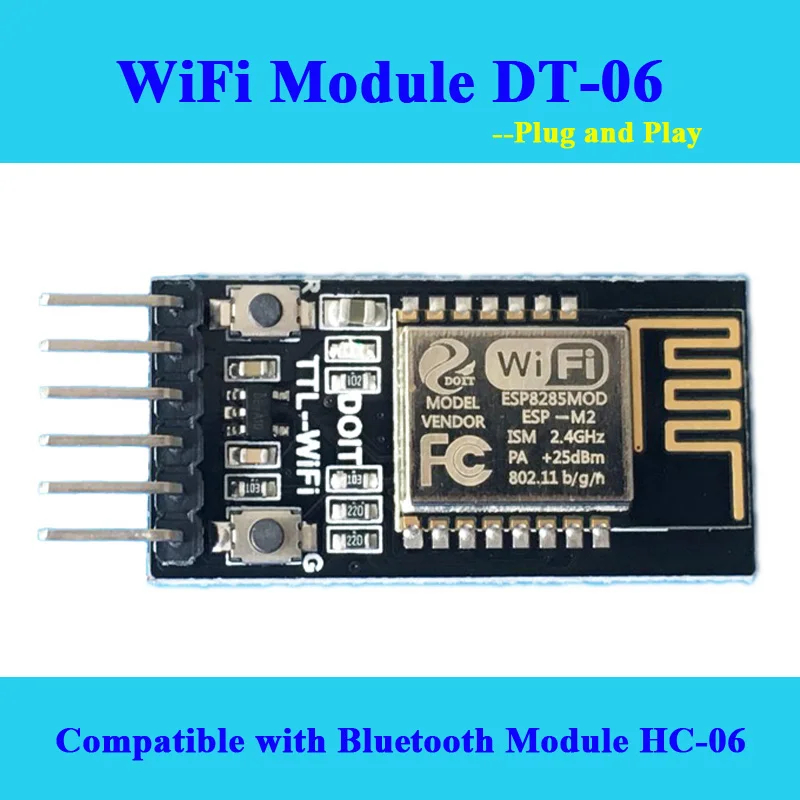

Структура TTL-WiFi:

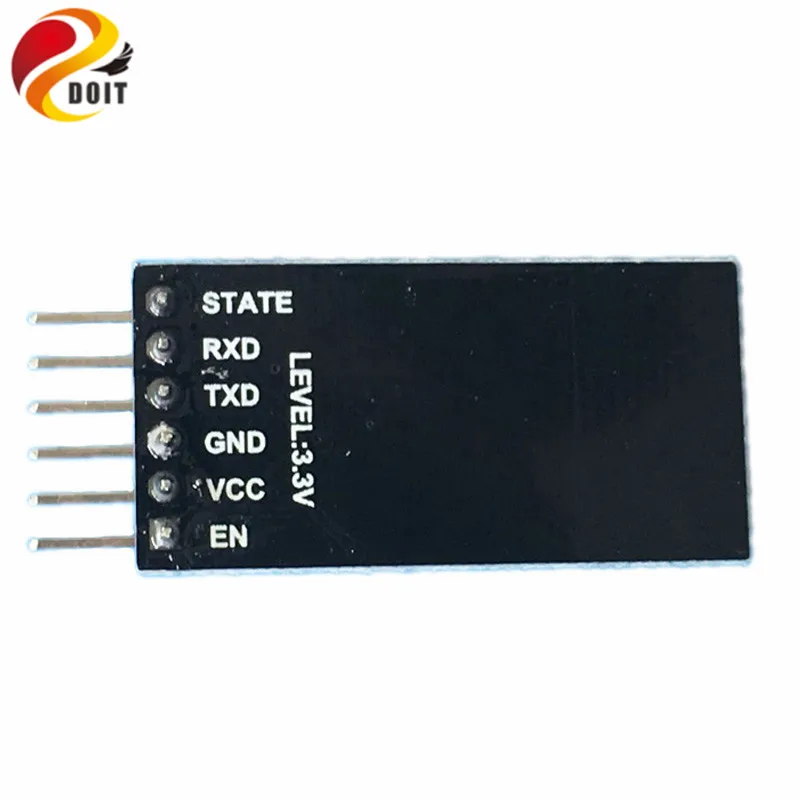

Определение интерфейса TTL-WiFi:

Использование веб-конфигурации:

Этот модуль уже встроен в сервер HTTP. Таким образом, он может настроить параметры с помощью браузеров на ПК или мобильный телефон или другие смарт-устройства, без необходимости каких-либо других инструментов или приложений. В заводских настройках модуль работает в режиме AP, и сигнал «Doit_WiFi_xxxxxx», где «xxxxxx» является последним 6 номером mac-адреса этого модуля. Затем можно подключить эту точку доступа Wi-Fi с помощью ПК или телефонов и других интеллектуальных устройств (поддерживаемых Android и Ios, Windows) без пароля.

Конфигурация WiFi-режим AP
