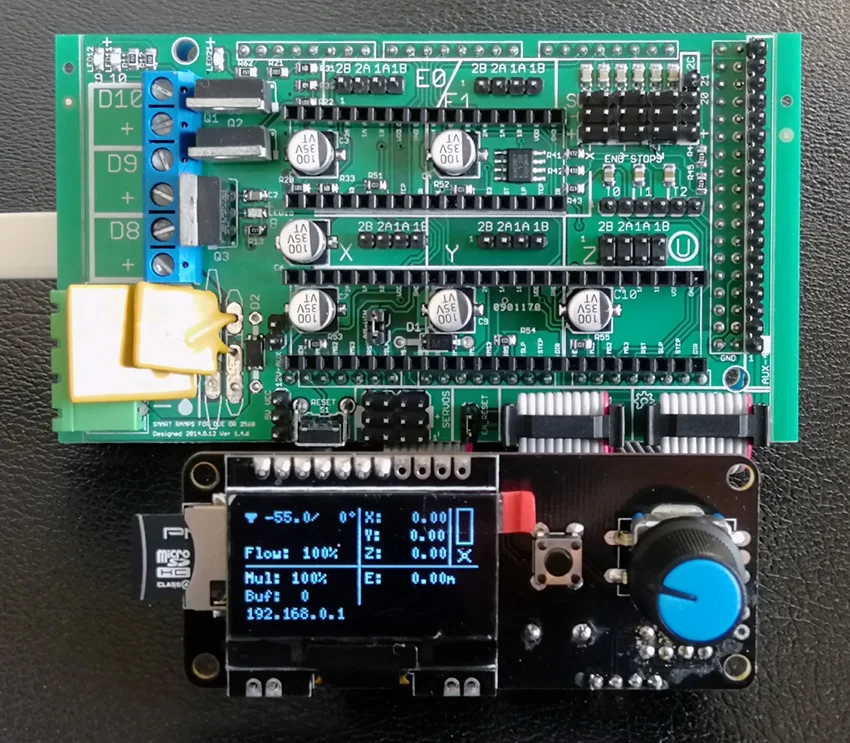

	Смарт RAMPS + AZSMZ 12864 OLED 1,3 "Wifi

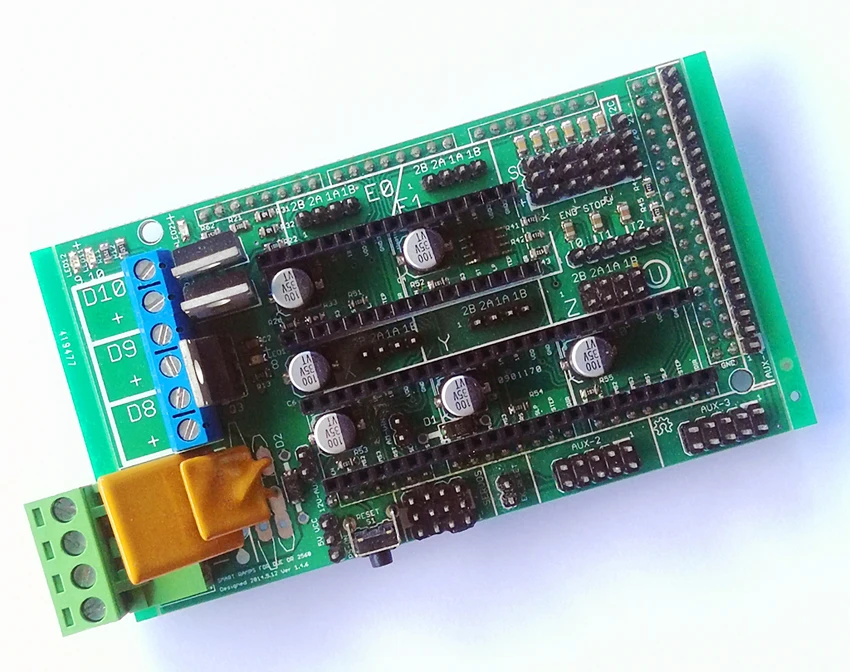

Когда вы используете Arduino в качестве 3D контроллера принтера, вы можете найти RAMPS1.4 не поддерживается. И вы знаете, что Arduino DUE основана на архитектуре ARM Atmel SAM3X8E (M3 из-за платы микроконтроллера. Совместимость-это первое место ставит использования Wi-Fi Atmel SAM3X8E чип работать в 3,3 V, 5 V вход плохо это может привести к повреждению чип. Поэтому мы произвели Новые смарт-пандусы (как RAMPS-FD или RADDS).

Предлагаем прямую поставку (SD-карты;

Примечание: SMART RAMPS + только поддержка SW SPI, SMART RAMPS + MEGA2560 поддержка HW SPI.

Встроенное программное обеспечение:RepetierИз-за

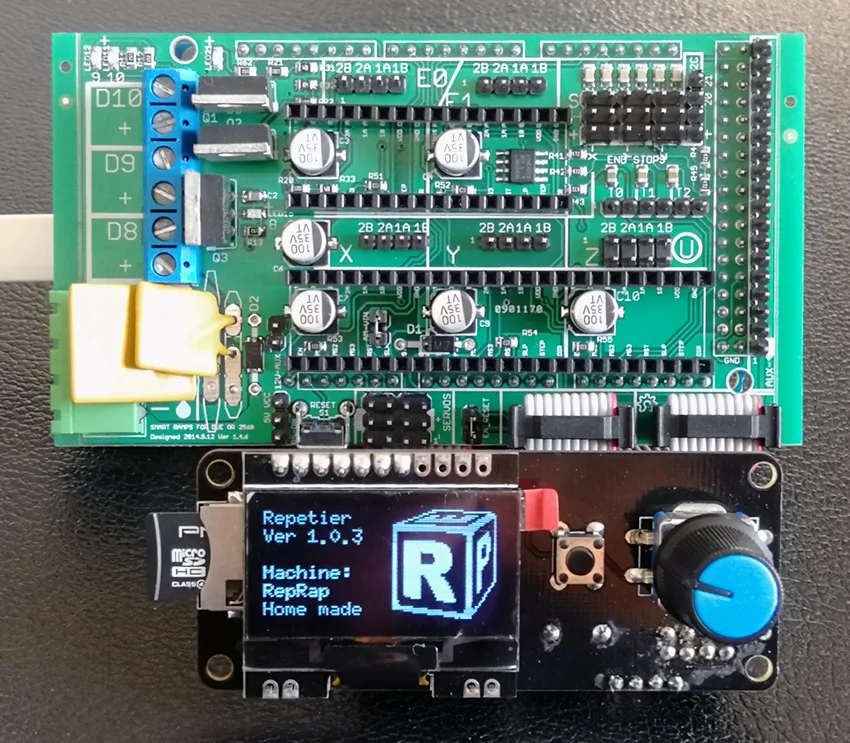

Новая прошивка: SMART RAMPS (EEPROM & SD) + AZSMZ 12864 OLED + Wifi(ESP3D) загрузите:

//github.com/cxandy/AZSMZ-Display-Modules/blob/master/Repetier/Repetier-Firmware-1.0.3 (For%20SMART%20RAMPS%2B%20AZSMZ%2012864%20OLED%20Wifi).zip

Распайка:

Умные RAMPS используют самые разные определения контактов, как 1,4.

Вот определения pin для этой платы.

# If материнская плата = 408 # Ifndef _ SAM3X8E _ # Ошибка! Убедитесь, что вы выбрали «Arduino Due» из меню «Tools -> boards». # Endif # Определить KNOWN_BOARD # Define CPU_ARCH ARCH_ARM /***************************************************************** * Due Pin назначения Arduino ******************************************************************/ # Define ORIG_X_STEP_PIN 54 # Define ORIG_X_DIR_PIN 55 # Define ORIG_X_MIN_PIN 3 # Define ORIG_X_MAX_PIN 2 # Define ORIG_X_ENABLE_PIN 38 # Define ORIG_Y_STEP_PIN 60 # Define ORIG_Y_DIR_PIN 61 # Define ORIG_Y_MIN_PIN 14 # Define ORIG_Y_MAX_PIN 15 # Define ORIG_Y_ENABLE_PIN 56 # Define ORIG_Z_STEP_PIN 46 # Define ORIG_Z_DIR_PIN 48 # Define ORIG_Z_MIN_PIN 18 # Define ORIG_Z_MAX_PIN 19 # Define ORIG_Z_ENABLE_PIN 62 /Обратите внимание, что на Due pin A0 на плате находится канал 2 на чипе ARM # Определить HEATER_0_PIN 10 # Define TEMP_0_PIN 11/Due analog pin # # Определить HEATER_1_PIN 8 # Define TEMP_1_PIN 12/Due analog pin # # Определить HEATER_2_PIN 9 # Define TEMP_2_PIN 13/Due analog pin # # Определить ORIG_E0_STEP_PIN 26 # Определить ORIG_E0_DIR_PIN 28 # Определить ORIG_E0_ENABLE_PIN 24 # Определить ORIG_E1_STEP_PIN 36 # Определить ORIG_E1_DIR_PIN 34 # Определить ORIG_E1_ENABLE_PIN 30 # Определить sdpower -1 # Определить SDSS 53/10 при использовании HW SPI. 53 при использовании SW SPI # Определить LED_PIN 13 # Определить ORIG_FAN_PIN 9 # Define PS_ON_PIN 12 # Определить KILL_PIN -1 # Define suicid_pin-1/PIN, который должен быть включен сразу после запуска, чтобы сохранить поток энергии.
