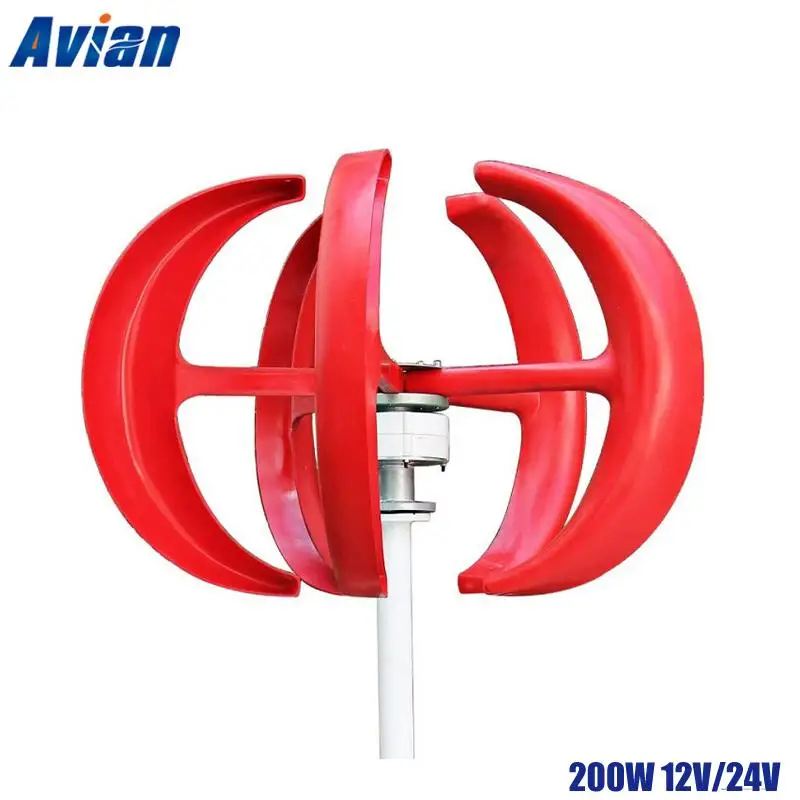

200 Вт с вертикальной осью ветровой генератор вертикально осевую

200 Вт с вертикальной осью ветровой генератор вертикально осевую

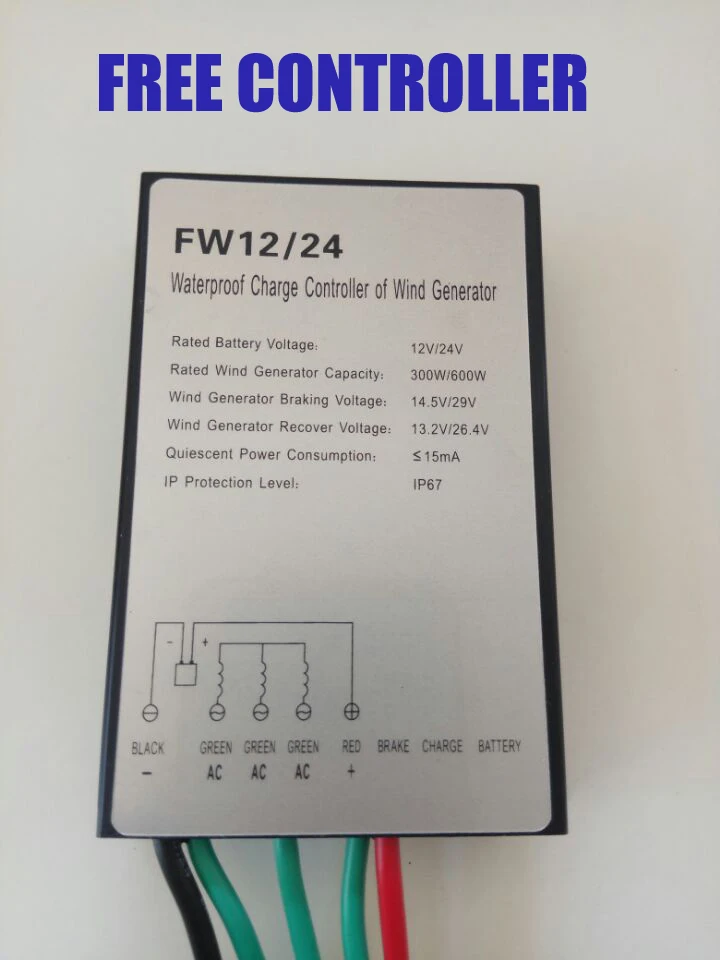

Детали бесплатного контроллера

Водонепроницаемый Контроллер заряда ветрогенератора Руководство пользователя

1. Инструкции по безопасности

Пожалуйста, внимательно прочитайте эти инструкции перед установкой или работой этого продукта.

1,1 пожалуйста, убедитесь, что выходное напряжение ветрогенератора соответствует номинальному напряжению батареи.

1,2 сначала подключите кабели плюс-n-минус батареи, а затем подключите три кабеля ветрогенератора.

1,3 Пожалуйста, убедитесь, что вы подключите аккумулятор и ветрогенератор с контроллером в соответствии с этой инструкцией, противоположная полярность или неправильное расположение подключения приведет к аномальной работе системы или повреждению компонентов системы.

1,4 при ручном торможении, пожалуйста, сделайте меньший красный кабель и анод батареи в коротком замыкании, затем контроллер будет тормозить. Отсоедините меньший Красный кабель, функция ручного торможения будет отменена.

2. Проводка

2,1 Подключите «+» и «-» батареи с аккумулятором plus-n-minus Входные клеммы контроллера.

2,2 Подключите три кабеля ветрогенератора с тремя входными клеммами напряжения ветрогенератора контроллера.

3. Освещение

3,1 когда светильник батареи (зеленый) включен, это означает, что подключение батареи является нормальным.

3,2 когда светильник ветрогенератора (зеленый) мигает, это означает, что соединение ветрогенератора является нормальным, и он показывает скорость вращения ветрогенератора с помощью мерцающей скорости.

3,3 когда торможенный светильник (красный) включен, это означает, что контроллер торможен автоматически из-за полной зарядки аккумулятора или функции защиты от перегрузки по току работы контроллера.

4. Технические данные
