AD9910 введение

AD9910 представляет собой Встроенный светодиодный экран 14 бит DAC прямой цифровой синтезатор частоты (DDS), который поддерживает до 1 гвыборок/частота дискретизации. AD9910 использует передовые патентные технологии DDS, которые могут значительно снизить энергопотребление без ущерба для производительности.

DDS/DAC сочетает в себе форму цифрового программируемого высокочастотного аналогового выходного частотного синтезатора, который может генерировать Частоты agile синусоидальные формы сигналов на частотах до четыреста МГц.

Пользователи могут получить доступ к трем параметрам контроля сигнала, используемым для управления DDS, включая частоту, фазу и амплитуду. AD9910 использует 32-битный аккумулятор для того чтобы обеспечить быструю псевдослучайного изменения рабочей частоты и частоты настройки разрешения.

При 1 GSPS частоте дискретизации разрешение настройки ~ 0,23 Гц. DDS также реализует быстрое переключение фаз и амплитуды.

Пользователи могут программировать внутренний контрольный регистр AD9910 через последовательный порт ввода/вывода для реализации контроля AD9910. AD9910 интегрирует статическую ОЗУ, которая может поддерживать множество комбинаций частоты, фазы и/или амплитудной модуляции.

AD9910 также поддерживает пользовательское управление цифровым волновым режимом. В этом режиме частота, фаза или амплитуда меняются линейно со временем.

Встроенный высокоскоростной параллельный порт ввода данных AD9910 может осуществлять прямую модуляцию частоты, фазы, амплитуды или полюса для поддержки более продвинутой функции модуляции.

Новая версия картины вот-вот онлайн, со старой версией.

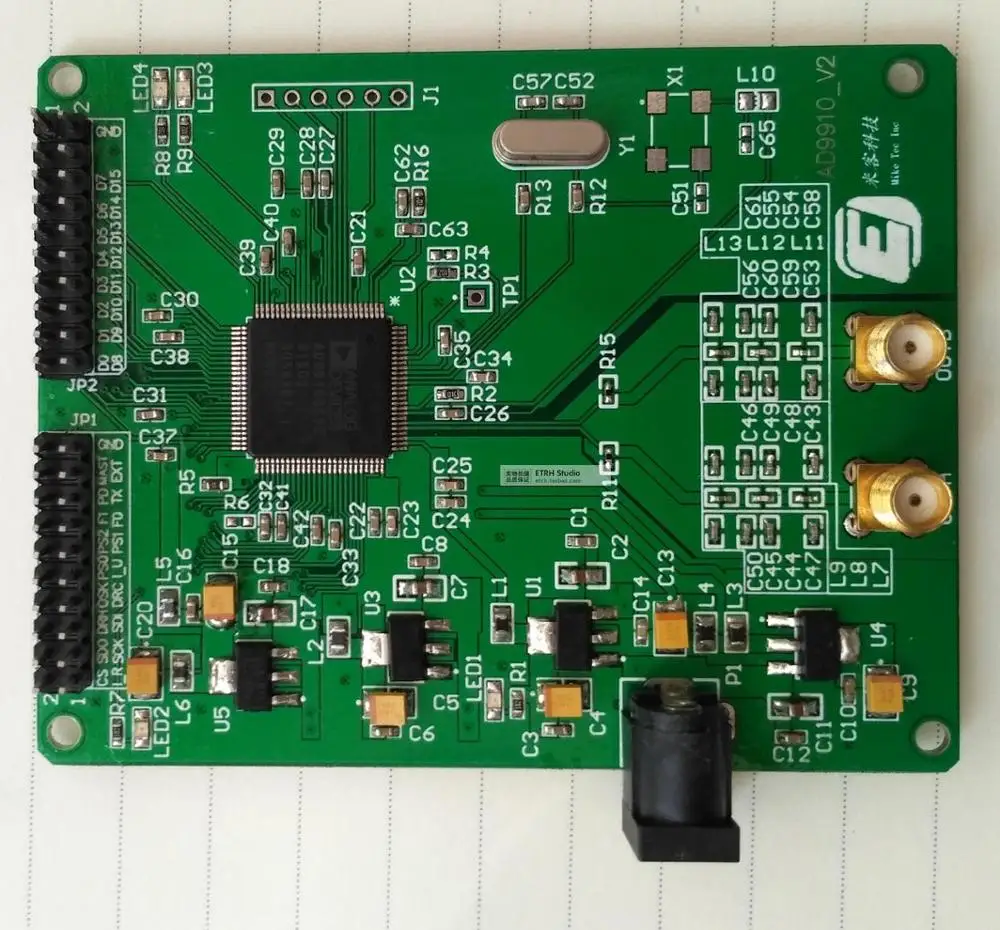

AD9910 оценочная плата

Главная схема модуля AD9910 оценочная плата

Параметры модуля

1. Вход постоянного тока 5 В/1 А, универсальный интерфейс питания. Резервный внешний интерфейс питания, чтобы принять внешний высокопроизводительный источник питания, но не нужно, таким образом, резервный источник питания для вашего мастера.

2. Размер 75,4 мм X 64,1 мм

ТриИспользуется оригинальный IC.IC:AD9910BSVZ ChipbookФлуоресцентный

4. Интерфейс управления разделен на две части. Интерфейс управления P1 имеет универсальный MCU интерфейс 2x8, а параллельный интерфейс управления P2-2x8. Расположение GND pin предназначено для тестирования, что удобно для стыковки с нашей основной платой управления.

5. Интегрированный фильтр низких частот 400 м, рекомендуется использовать пропускную способность 1 г/локон 500 м выше теста осциллографа.

6. Обеспечивают основу дляНижний драйвер 51 микрокомпьютера с одним чипомIO mouth simulation, больше не нужно беспокоиться о том, будете ли вы работать с соглашением, еще нет, а затем ищите меня.

7. Функциональная упаковка, программа instantiation, может быть пересажена на другие платформы (только время моделирования IO).

• Задержка пустоты (uint x); / * функция задержки */
• Силы Write_DATA32 (uchar ADDR, ulong данных); /записи 32 бит для передачи данных
• Void Write_DATA64 (uchar ADDR, ulong DATA1); /запись 64 бит данных
• Void Write_DATA64B (uchar ADDR, ulong DATA1, ulong DATA2); /Запись 64 бит, запись 2 раза.
• Силы Read_DATA32 (uchar ADDR); /чтения 32 bit data
• Силы Read_DATA64 (uchar ADDR); /чтения 64 bit data
• Пустота initUart (пустота);
• Void send_char (uchar TXD);
• Void AD9910_int (); /Инициализация AD9910
• Void Write_DDS (ulong Amp, ulong Phase, ulong Freq) /Dds однотоновая модуляция управления PF0. Управляемая Амплитудная фазовая частота

8.Q онлайн-техническая поддержка, если у вас есть проблемы, пожалуйста, запишите это явление и прикрепите свою программу (мы сохраняем конфиденциальность вашей информации), а затем отправьте электронное письмо.

9. Подождите и предложите вам копию.Руководство по дизайну AD9910,Введение нового управления оперативной памятью. Несмотря на скромность, мы должны воспользоваться ключом.Пожалуйста, не спрашивайте меня, могу ли я отправить его бесплатно, после покупки модулей, спасибо!

10.Добавьте хост-компьютер для управления модулем AD9910, добавьте последовательную параллельную программу FPGA, программу STM32, программу MSP430.!

11. Новые STM32 ASK PSK и другие процедуры модуляции.

Микки технология DDS управление ПК программное обеспечение

Одночастотное тестовое изображение, PS: Высокоскоростное получение осциллографа, данные меняются, это нормальное явление. Только изменение частоты выходного сигнала, другие параметры не изменились. Фактическая функция может установить амплитуду и фазу выходной частоты.Видеосъемка Youku

ИспользованиеОсциллограф 10 г/локон полоса пропускания зонда 100 м (временное дерево имеет большой зонд полосы пропускания, увы).

Выход 1 МГц

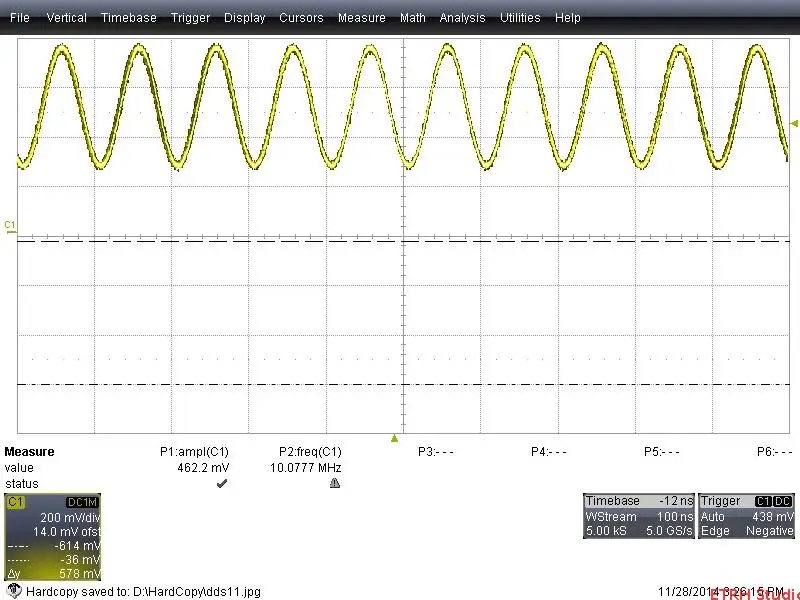

Выход 10 МГц

Выход 100 м

1.

Выход 200 МГц

Выход 250 МГц

Выход 300 МГц

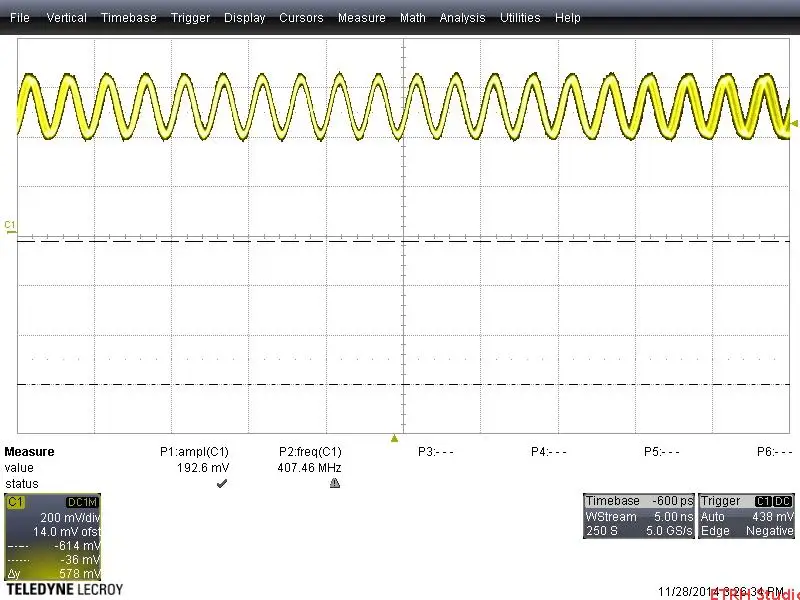

400МГцВыход

Стандартный набор еды

1. AD9910_V4 высокоскоростная DDS оценочная плата 1.

ДваДрайвер AD9910 (51 и STM32 и MSP430 и FPGA и т. д.)Он основан на 51 AD9910 driver и 51 UART host компьютерной программы управления.

ТриРуководство пользователя AD9910,Руководство по дизайну AD9910,Руководство по режиму управления AD9910 RAM. Информация отправляется по электронной почте, поэтому, пожалуйста, держите свой адрес электронной почты, когда вы берете ребенка!

4,3 месяцев технической поддержки, e-mail конкретных обменов, там будет волосы на спине, с нами через магазин Wangwang на всего лишь простой обмен. Пожалуйста, отправьте его на информацию о клиенте нашего друга. Мы не будем обслуживать не торговых клиентов. Пожалуйста, простите меня.

5. Ребенок, как показано на рисунке, модули тестируются, чтобы убедиться, что производительность правильная. Пожалуйста, прочитайте руководство перед использованием.

Теперь мы предоставляем STC 51 MCU board и STM 8 board, которые удобны для пользователей для обучения и тестирования, приема соответствующих блюд и отправки их в DuPont Line.

При необходимости пользователь рассчитает цену и сделает счет-фактуру специальным подключением. Пожалуйста, приложите счет-фактуру и сумму.

КоммуникацияEeboard.com/bbs/forum.phpРекомендуется, чтобы пользователи общались с техническими инженерами через Q. Если техническая поддержка необходима в течение длительного времени, пожалуйста, используйте электронную почту или посетите наш технический центр.

Соответствующая информация:Техническая информация предоставляется в виде почты или SkyDrive, или отправляется напрямую.

Прочее:Пожалуйста, внимательно прочитайте инструкции перед использованием. Если вы не знаете точно, пожалуйста, проконсультируйтесь с нами. Консультации не привели к потере, и профессиональные потребности должны нести сами по себе.
