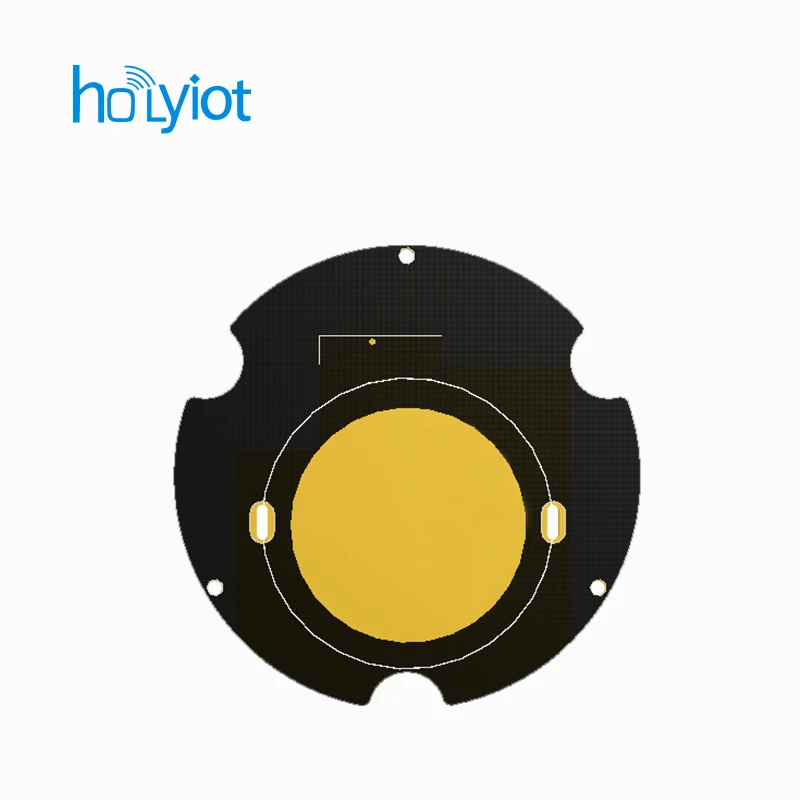

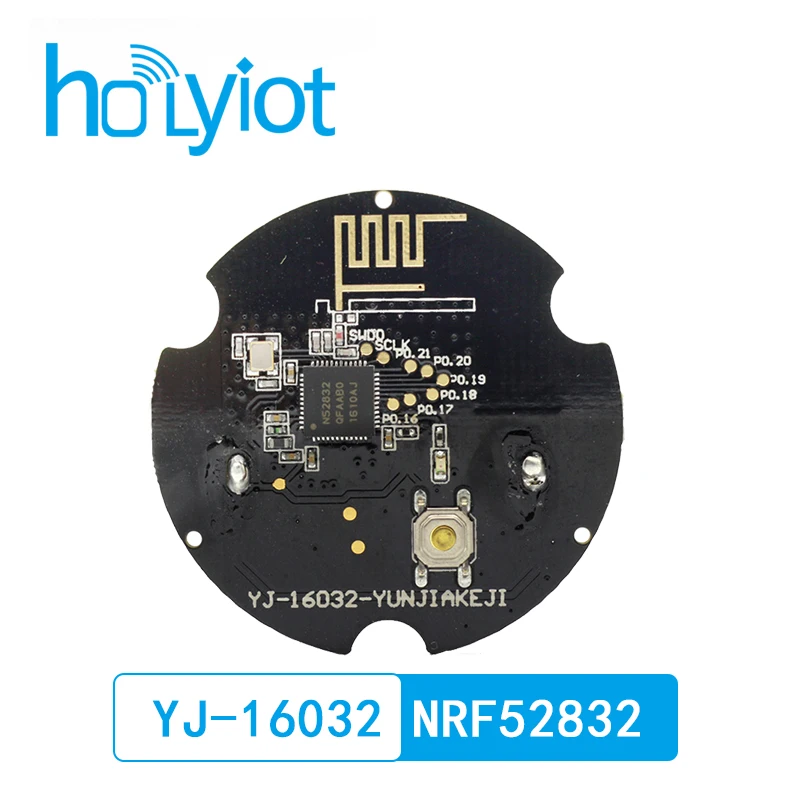

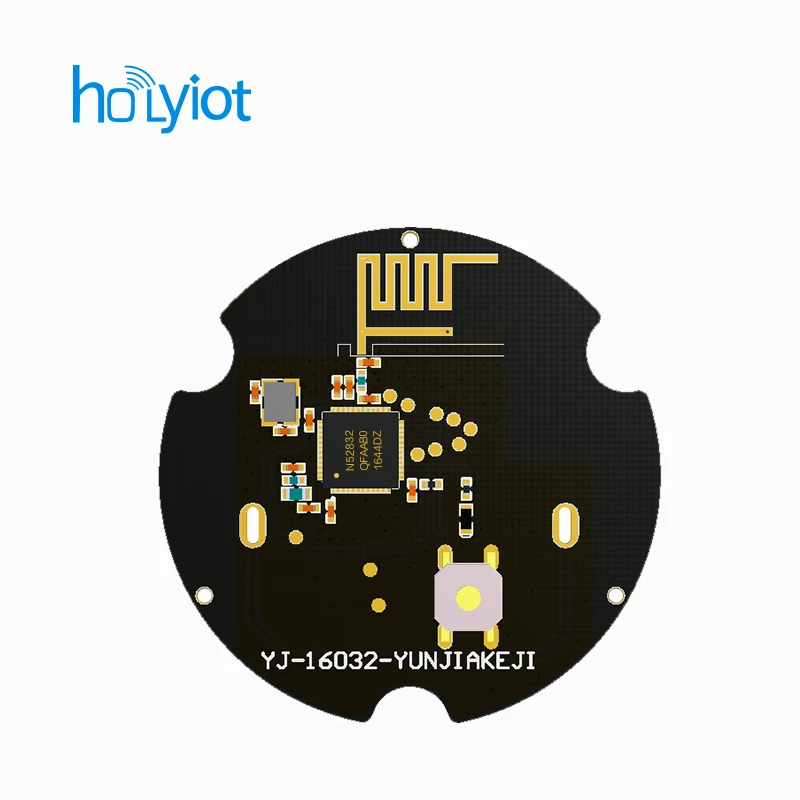

Скандинавский nRF52832 Bluetooth 4 0 модуль для маяка Поддержка NFC функций | Электроника

Скандинавский nRF52832 Bluetooth 4 0 модуль для маяка Поддержка NFC функций | Электроника

Описание

NRF52832 SoC является мощным, очень гибким ультра-низкой мощности многопротокол SoC идеально подходит дляBluetooth® Низкая энергия (ранее называемая Bluetooth Smart), ANT и 2,4 ГГц ультра маломощные Беспроводные приложения. NRF52832 SoC построен вокруг 32-битного процессора ARM® Cortex™-M4F с ОЗУ 512кб + 64кб. Встроенный приемопередатчик 2,4 ГГц поддерживает Bluetooth с низким энергопотреблением, ANT и фирменный протокол 2,4 ГГц. Он на воздухе совместим с nRF51 сериями, nRF24L и nRF24AP сериями продуктов из скандинавских полупроводников.

Мощность обработки

NRF52832 включает в себя мощный Cortex-M4F процессор, позволяющий наиболее требовательным приложениям со сложными арифметическими требованиями реализовываться в одном чипе. IC поддерживает инструкции DSP, блок с плавающей точкой (FPU), размножение и накопление одного цикла и аппаратное разделение для энергоэффективного процесса вычислительных сложных операций.

Мультипротокол радио

Радио 2,4 ГГц поддерживает несколько протоколов, включая Bluetooth с низкой энергией, ANT и 2,4 ГГц. Радио имеет высокую четкость RSSI и высокоавтоматизированную функциональность, включая EasyDMA для прямого доступа к памяти во время отправки и извлечения пакета. Скандинавский протокол обеспечивает стопки для Bluetooth с низким энергопотреблением. Стопки протокола ANT доступны здесь:Www.thisisant.com.

Энергоэффективность

NRF52832 SoC является чрезвычайно энергоэффективным устройством, которое может работать от источника питания между 1,7 В и 3,6 В. Все отдельные периферийные устройства и часы обеспечивают полную гибкость отключения питания, когда это не требуется для работы, тем самым минимизируя энергопотребление до минимального уровня. IC имеет комплексную систему автоматизированных и адаптивных функций управления питанием. Эти функции охватывают всю работу IC от Переключения источника питания до управления периферийной шиной/EasyDMA памяти, до автоматического отключения всех, но абсолютно необходимых периферийных устройств, необходимых для выполнения задачи.

На чипе NFC тег

NFC™-Поддержка ярлыка включена на чипе. Соединение вне диапазона (OOB) с помощью NFC упрощает процесс аутентифицированного сопряжения между двумя устройствами Bluetooth путем обмена информацией об аутентификации по ссылке NFC.

Особенности

·Одиночный чип, очень гибкий, 2,4 ГГц многопротокол SoC

· 32-битный процессор ARM Cortex-M4F

· От 1,7 В до 3,6 В

· 512кб flash + 64кб RAM

· Поддерживает одновременную работу по Bluetooth с низким энергопотреблением/протокол ANT

· На чипе NFC тег для подключения вне диапазона (OOB)

· Выходная мощность до + 4dBm

·-Чувствительность 96dBm, низкая энергия Bluetooth

· Защита резьбы и время работы

· API с приводом от события

· На воздухе совместим с nRF24L и nRF24AP сериями

· 2 скорости передачи данных (2 Мбит/с/1 Мбит/с)

· PPI-максимальная гибкость для энергоэффективных приложений и упрощения кода

· Автоматизированная система управления питанием с автоматическим управлением питанием каждого периферийного устройства

· Настраиваемая схема ввода/вывода для аналогового и цифрового ввода/вывода

· 3 x Master/Slave SPI

· 2 x двухпроводной интерфейс (I2C)

· UART (RTS/CTS)

· 3 x ШИМ

· AES HW шифрование

· Счетчик реального времени (RTC)

· Цифровой микрофонный интерфейс (PDM)

· Балун на чипе

Применение

· Интернет вещей (IoT)

· Wearables

· Умные датчики

· Подключенные белые товары

· Компьютерная периферийная система

· Умные пульты голосовой команды

· Беспроводная зарядка A4WP 'Rezence'

· Маяки

· Спортивные и фитнес-датчики и концентраторы

· Соединенные продукты для здоровья

· Умные часы

· Игрушки RC

· Интерактивные игры

· Автоматизация зданий и сенсорные сети
