Характеристики

ЕС бесплатно! DE STOCK! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 в

История изменения цены

*Текущая стоимость 6 317,80 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-06-2026 8023.41 руб. 8183.42 руб. 8103 руб.
Feb-06-2026 6507.15 руб. 6637.41 руб. 6572 руб.
Jan-06-2026 7896.71 руб. 8054.69 руб. 7975 руб.
Dec-06-2025 7833.69 руб. 7990.31 руб. 7911.5 руб.
Nov-06-2025 6254.35 руб. 6379.91 руб. 6316.5 руб.
Oct-06-2025 7707.41 руб. 7861.69 руб. 7784 руб.
Sep-06-2025 7644.86 руб. 7797.76 руб. 7720.5 руб.
Aug-06-2025 7580.13 руб. 7732.9 руб. 7656 руб.

Описание товара

ЕС бесплатно! DE STOCK! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 вЕС бесплатно! DE STOCK! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 вЕС бесплатно! DE STOCK! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 вЕС бесплатно! DE STOCK! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 вЕС бесплатно! DE STOCK! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 вЕС бесплатно! DE STOCK! 1 Ось Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24 в



HTB1_1tEMXXXXXaDXVXXq6xXFXXXr

YellОтличные новости от Longsmotor! Доставка со склада Германии в страны Европейского союза!Никаких налогов с таможни, никаких повреждений, лучшее обслуживание, пожалуйста, не стесняйтесь!Бесплатная доставка компанией DHL!

 Этот товар включает в себя:

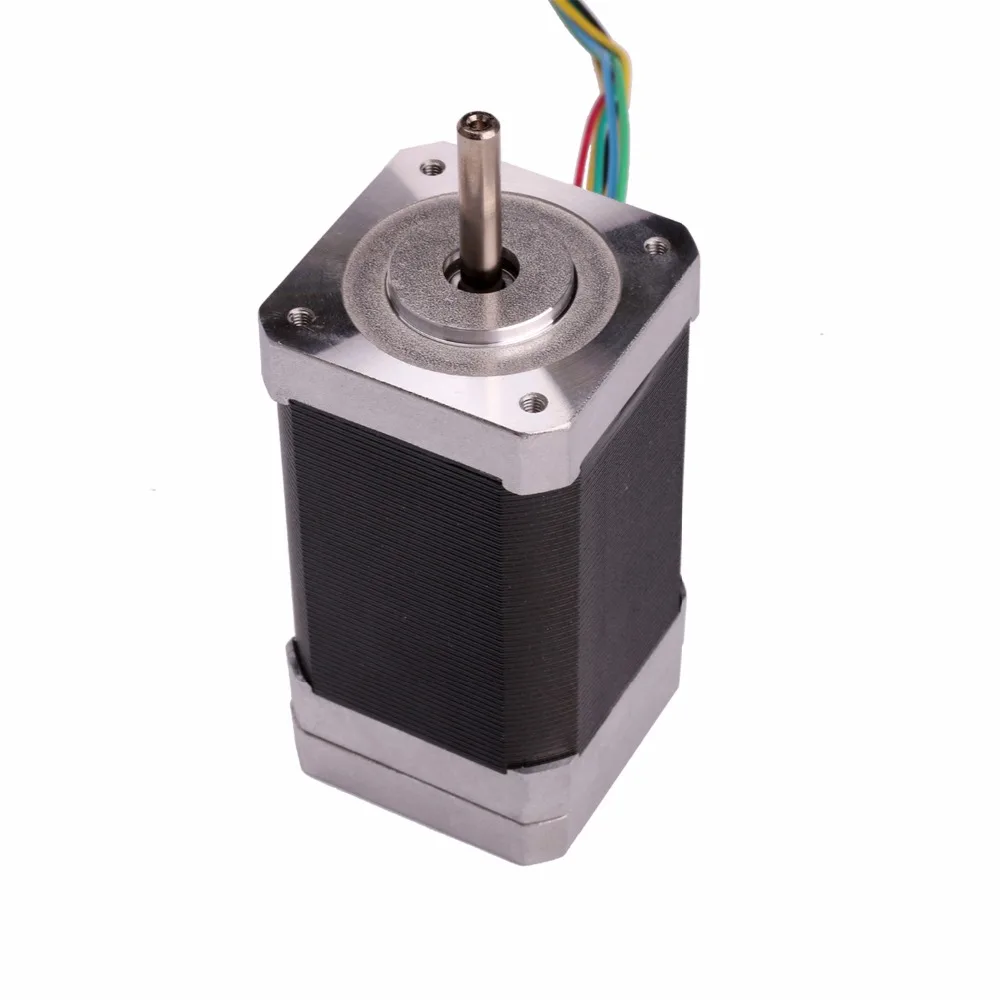

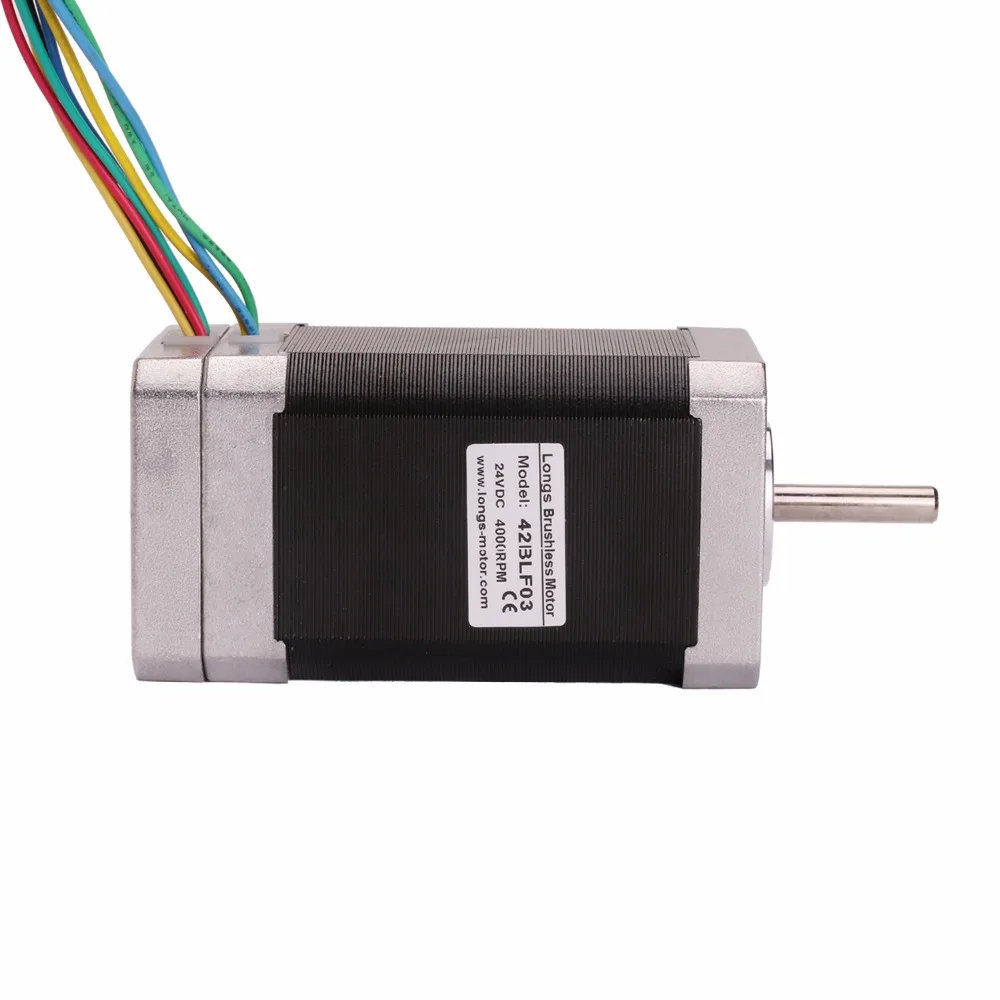

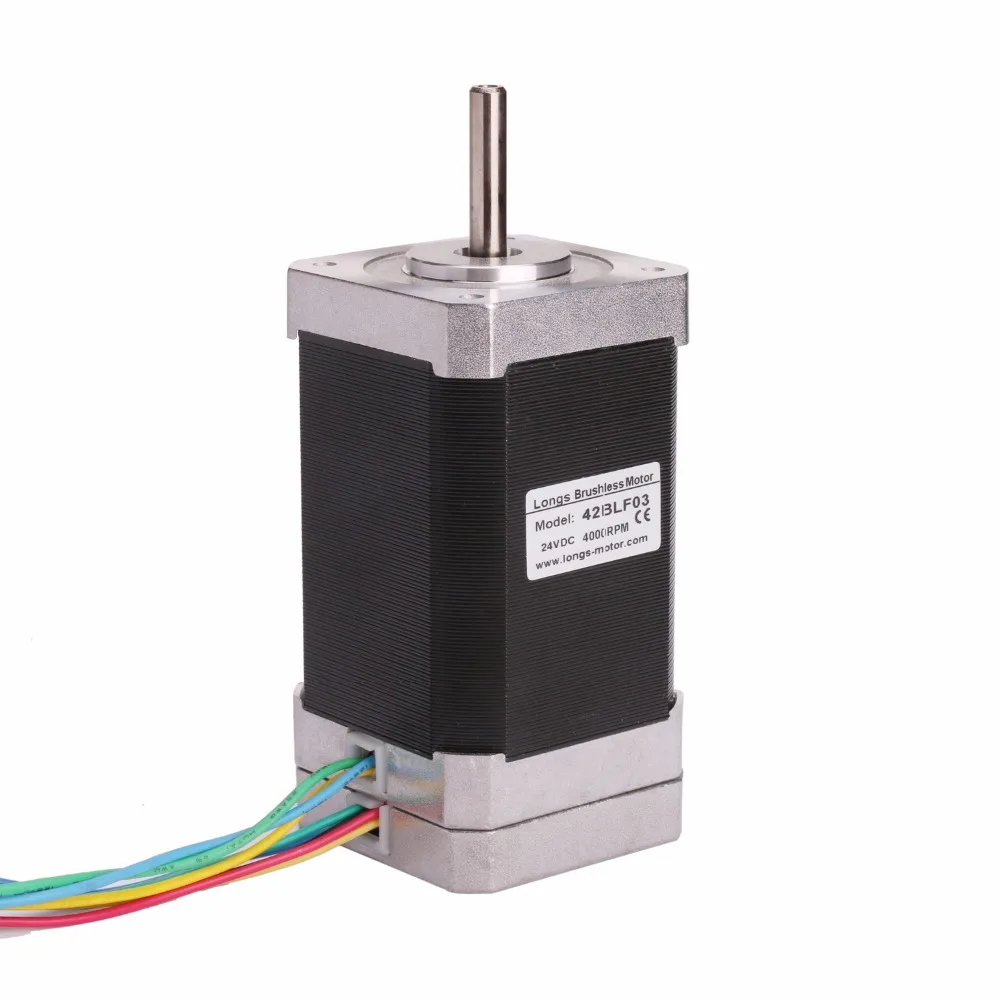

1 шт.Бесщеточный двигатель постоянного тока Nema17 42BLF03 78 Вт 24В 4000 об/мин

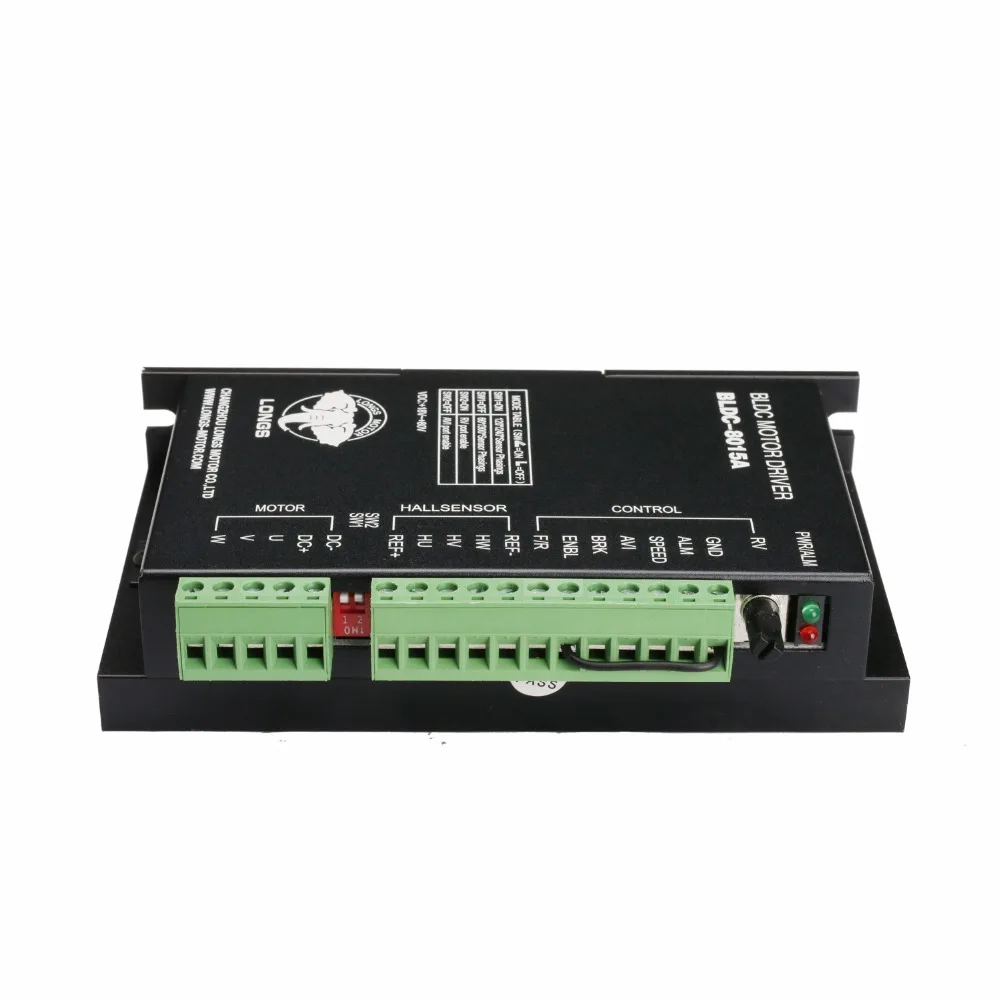

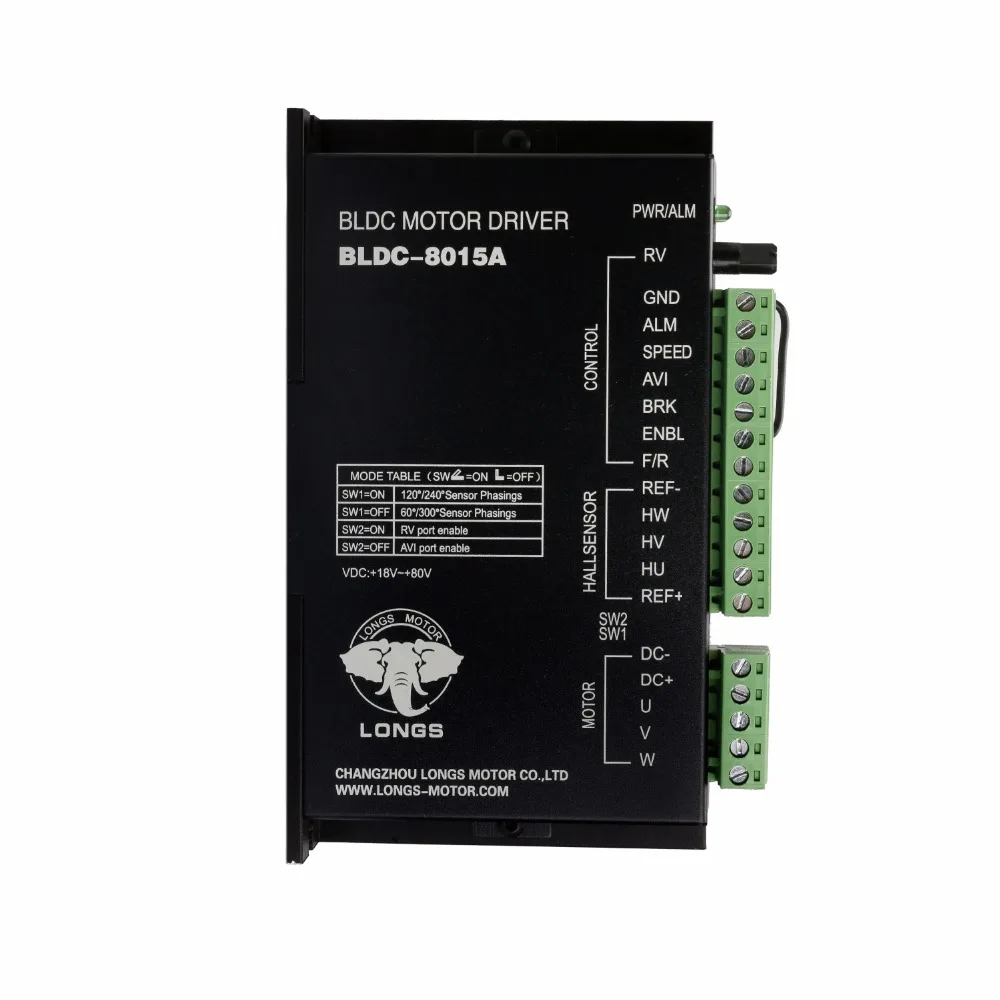

1 шт. бесщеточный двигатель постоянного тока Драйвер BLDC-8015A, 18-80VDC

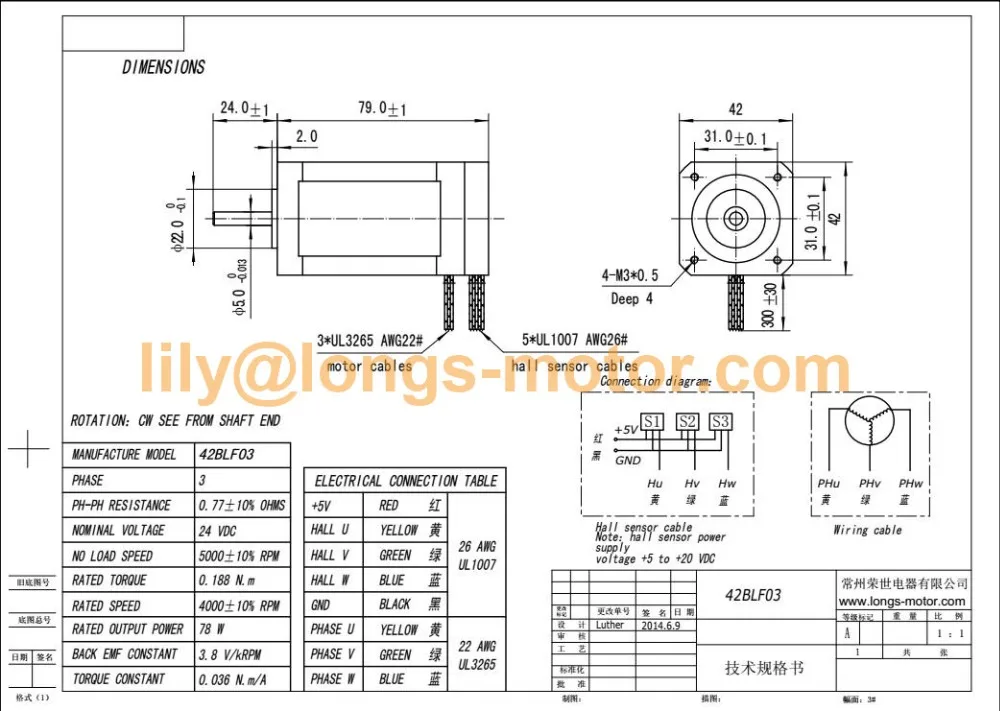

1.Бесщеточный двигатель постоянного тока Nema 17

42BLF03_ 2. Бесщеточный двигатель постоянного тока BLDC-8015A (BLDC-8015A-4)Особенности:
  • SPWM, скорость/ток, так близко петля технологии, плавное вращение
  • Выход плавного крутящего момента в диапазоне скоростей (8000 об/мин Макс.)
  • 1: 75 Максимальный коэффициент регулирования скорости
  • 60 °/300 °/120 °/240 ° Регулируемый Электрический угол
  • Регулирование скорости: Регулировка потенциометра/аналоговый вход
  • Запуск/шаг, быстрый тормоз, переключение вращения CW/CCW
  • Выход скорости, сигнал тревоги (O. C.)
  • Перегрузка по току, перенапряжение, задержка, недостающая скорость сигнализации
Параметры:

Электрические параметры (Tj = 25 °C)

   Мощность

24 ~ 80 В постоянного тока, емкость: до моторов

Ток на выходе

Номинальная 15A, пиковая 45A (≤ 3 s)

Режим вождения

SPWM

Изоляция.

> 500MΩ

Диэлектрическая прочность

500 В/минуту

Вес

Около 300 г

Требования к окружающей среде

Охлаждение

Самокрутая

Окружающая среда

Держите подальше от масла, пыли и кислого газа

Температура

0 °C ~ + 50 °C

Влажность

<80% относительной влажности

Вибрация

5,7 м/с2.Макс.

Температура хранения.

-20 °C ~ + 125 °C

Описание функции:
  • Источник питания: DC +; DC-
Напряжение: 24 ~ 80 постоянного тока, обычно применяется Линейный источник питания (приложение), напряжение пульсации выше 50 в можетПоврежденный драйвер.Выходной ток LPS должен быть на 60% больше, чем у драйвера. В случае Переключения источника питания (настоятельно рекомендуется), пожалуйста, обратите внимание, что ток должен соответствовать току двигателя.

Внимание: неправильное подключение может привести к повреждению драйвера.

  • Выбор регулировки скорости (RV; AVI)
1. Настройка скорости с помощью потенциометра (RV). dipswitch SW2 должен быть в состоянии, чтобы включить эту функцию. CW повернутьПотенциометр увеличит скорость. CCW-скорость вниз.2. Настройка скорости с помощью аналогового ввода (AVI). Dipswitch SW2 должен быть выключен, чтобы включить эту функцию. Терминал AVIПринимаем 0 ~ 5 В напряжение или ШИМ сигнал от контроллера.AVI терминал с входным сопротивлением 100 K, ток потребления ≤ 5 мА.Справочная таблица

SW2

Команда для

Регулировка скорости

Запятые

Ток

На

RV

CW-Скорость вверх, CCW-скорость вниз

-

-

Скидка

AVI

0 ~ 5 в аналоговый вход

0 ~ 5 В напряжение

≤ 5 мА

Скидка

AVI

ШИМ

1 кГц рабочий цикл

-

Для регулировки скорости можно использовать только один из двух вышеуказанных режимов (должен быть включен другой режим). После применения AVI терминала, (RV) потенциометр должен быть CCW повернут в минимальное положение. PWM сигнал 5 V TTL уровень.

  • Запуск/остановка (ENBL)

Терминал ENBL применяется для управления запуском/остановкой двигателя, общий положительный терминал + 5 В.

Оптическая муфта от короткого замыкания делает двигатель запускаться, открытая цепь делает мотор остановленным.

См. Схему ниже

  • Вращение CW/CCW (F/R)
F/R терминал применяется для переключения направления вращения двигателя, общий положительный терминал + 5 В.Двигатель работает в CCW, когда Оптическая муфта короткого замыкания, двигатель работает в CW, когда Оптическая муфта является открытой схемой.Внимание: Не меняйте последовательность подключения фазовых проводов двигателя, чтобы переключить направление вращения.
  • Моторная Тормозная команда (BRK)
BRK терминал применяется для быстрого остановки вращения. Двигатель будет останавливаться обычно в пределах 50 мс. Но инерция нагрузки не может превышать 2 раза Инерции Двигателя, в противном случае тормоз вызовет сигнализация для водителя.Время ускорения и замедления должно быть введено в контроллер в случае слишком большой нагрузки инерции,И, пожалуйста, не используйте функцию тормоза в таком состоянии.Короткое замыкание оптической муфты тормозит двигатель, оптический муфта открытого замыкания двигатель для запуска.
  • Настройка различных электрических углов
Dipswitch SW1 может быть настроен для установки двигателей с различными электрическими ангелами

SW1

На

Сигнал Холла 120 ° или 240 °, они находятся в противоположном направлении вращения

Скидка

Сигнал Холла 60 ° или 300 °, они находятся в противоположном направлении вращения

  • Скорость вращения двигателя (скорость)
Импульсы, генерируемые драйвером, пропорциональны скорости двигателя (изолированный выход O.C.), его можно увеличить, чтобы быть случайным уровнем. 6 многочастотный обработанный выход.Скорость двигателя = 60 × скорость (пульс freq.)/импульсы на об. Двигателя; p. p. r = моторный полюс pairs× 6
  • Сигнал тревоги (ALM)
Драйвер войдет в режим защиты и остановит двигатель, работающий в случае перегрузки по току, перенапряжения, короткого замыкания, стоячего двигателя, светодиод на драйвере будет светиться, и сигнал ALM будет доступен.Отключите источник питания водителя, проверьте проводку и напряжение.Высокое напряжение не допускается для большого инерционного двигателя, так как это может привести к частому запуску/остановке и перенапряжению.Схема этой функции относится к изображению. 2.
  • Описание клемм

Клеммная метка

Описание

DC +; DC-

Напряжение питания для драйвера

U; V; W

К двигателю. Убедитесь, что правильно подключено к приводам двигателя.

REF +; REF-; HU; HV; HW

Подключение датчика Холла, REF +; REF-предназначены для питания холла. Убедитесь в правильном подключении к залам.

AVI; ENBL; F/R; BRK; Vcc

Управление входом, см. Изображение ниже

Скорость; ALM

Выход сигнала, (O. C.)

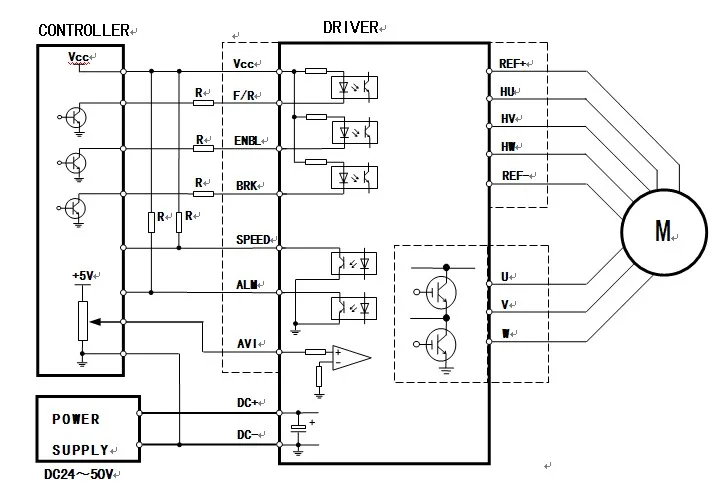

  • Схема проводки

BLDC-8015A
