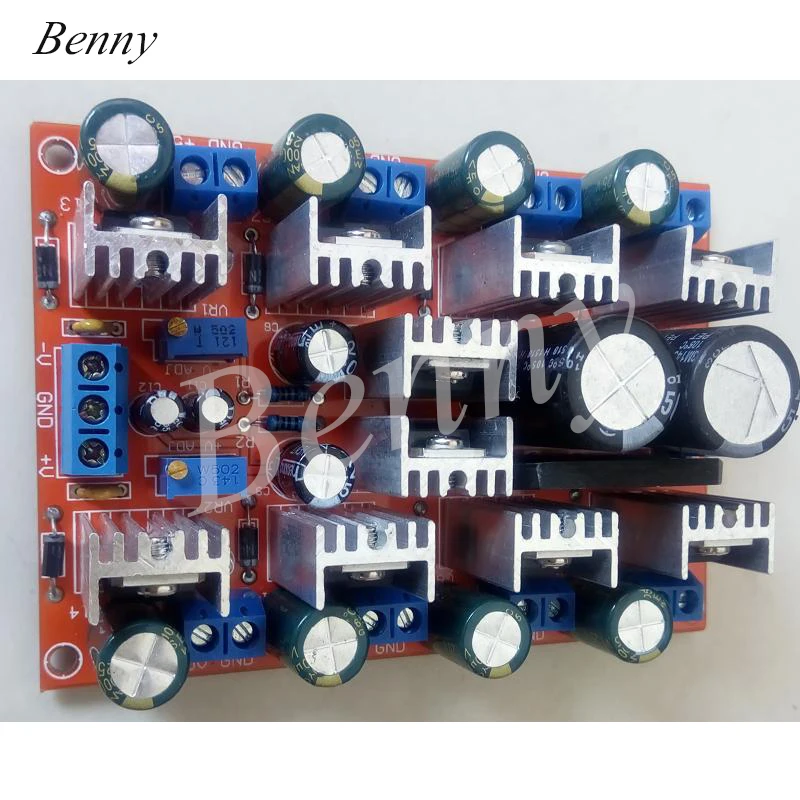

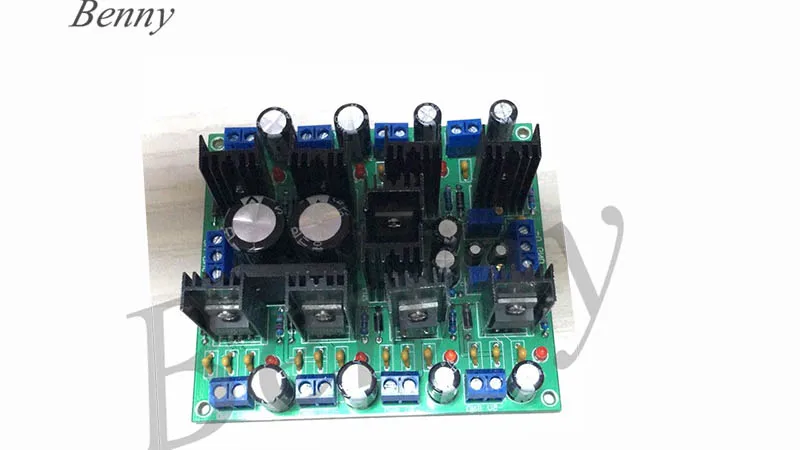

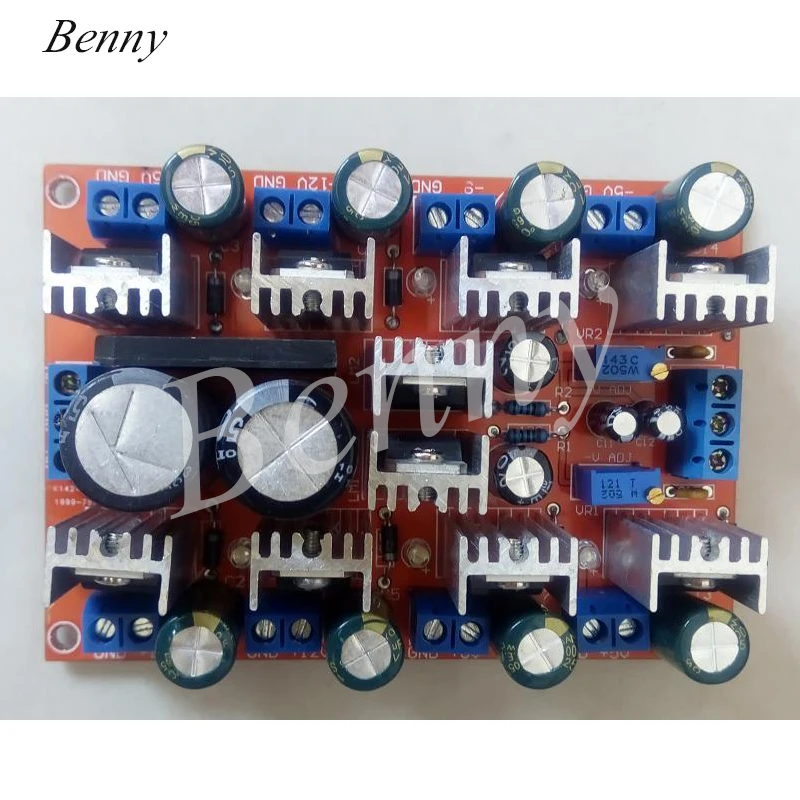

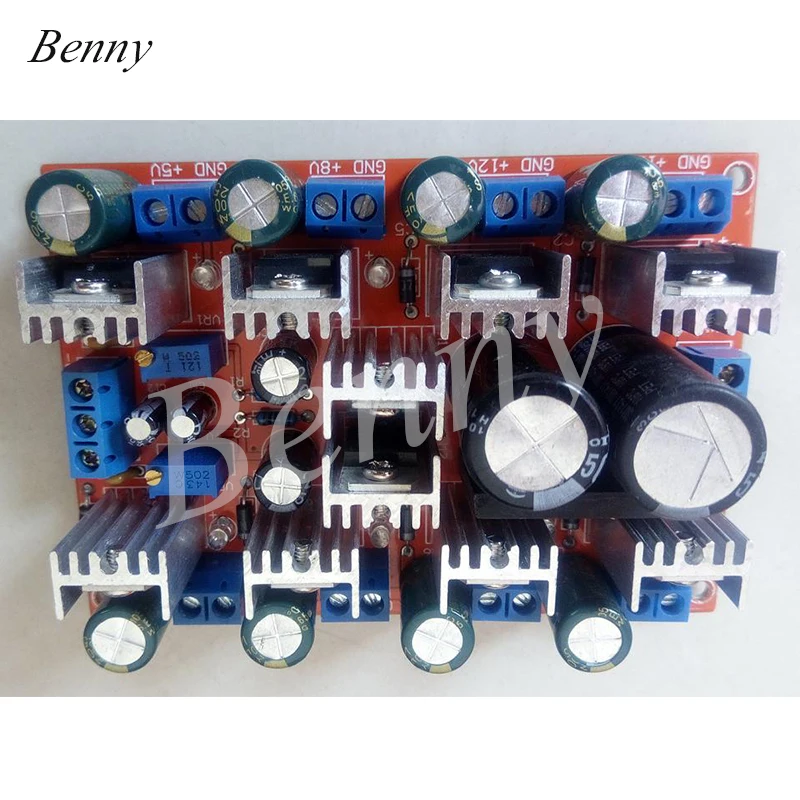

Многоканальный DC Линейный стабилизированный источник питания модуль положительный и отрицательный 15 V 12 V 9 V 5 V

Схема характеристики:

Во-первых, схема принимает двойной вход переменного тока.

Диапазон входного сигнала: 15 в~25 в, рекомендуется 17 в~22 в AC вход;

Первый: традиционный трехклеммный регулятор используется для всех 10 выходов напряжения, с 1,5a током на цепь и 15A выходной ток в 10 каналах.

Во-вторых: Каждый выход-линейный выход, низкая пульсация, небольшие помехи, прост в использовании, подходит для исследований и разработок цепей, обучения цепям, обслуживания и использования цепи.

Два: выход с фиксированным напряжением 8, регулируемое выходное напряжение 2;

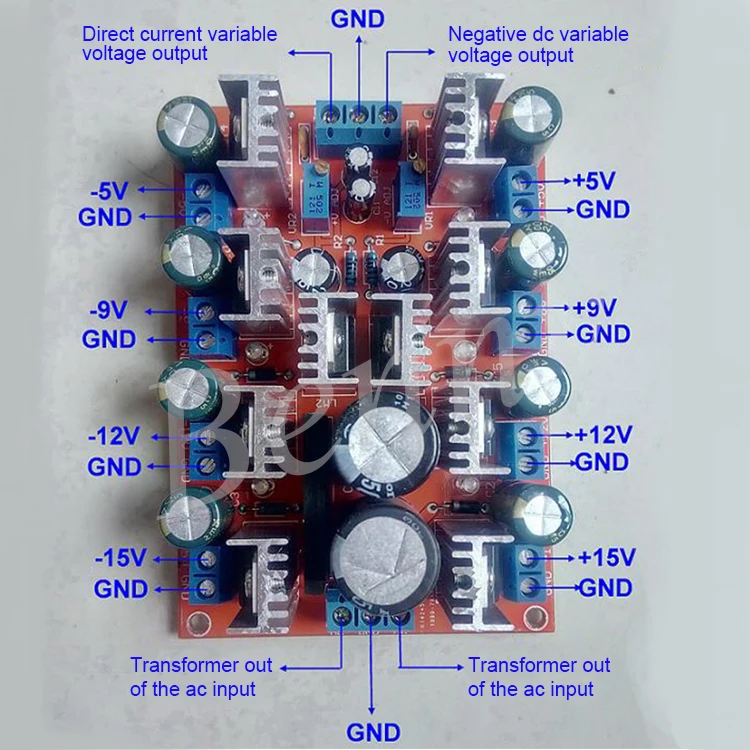

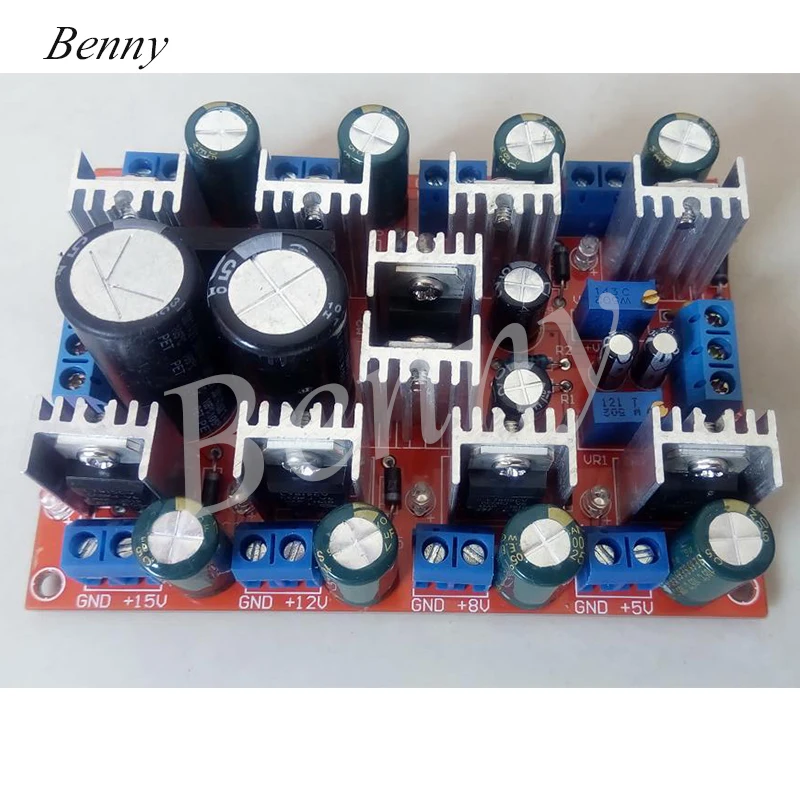

Положительное фиксированное напряжение: + 5 В, + 9 В, + 12 В, + 15 В;

Отрицательное фиксированное напряжение:-5 В,-9 в,-12 В,-15 в;

Положительный DC свинцово кислотная батарея II и переменное напряжение на выходе: + 1,25 V~ + 33 в;

Отрицательный DC свинцово кислотная батарея II и переменное напряжение на выходе:-1,25 V~ 33;

Примечание:Диапазон напряжения положительных и отрицательных свинцово кислотная батарея II и переменное напряжение на выходе зависит от входное напряжение переменного тока, например, входное напряжение переменного тока составляет 20 в, в ассортименте есть 1,25 V.~, Алюминиевая крышка, 25В;

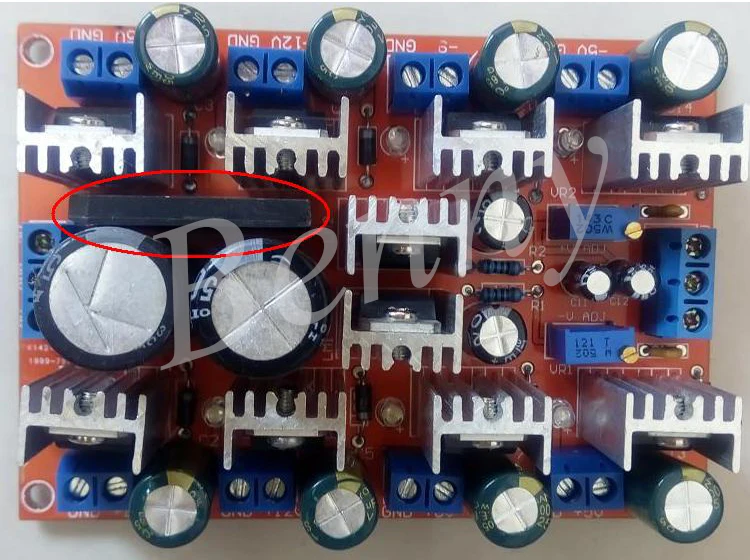

Три: в цепи выпрямителя Используется Блок мостов 25 В/800 в для обеспечения до 25 В тока для 10 выходного напряжения.

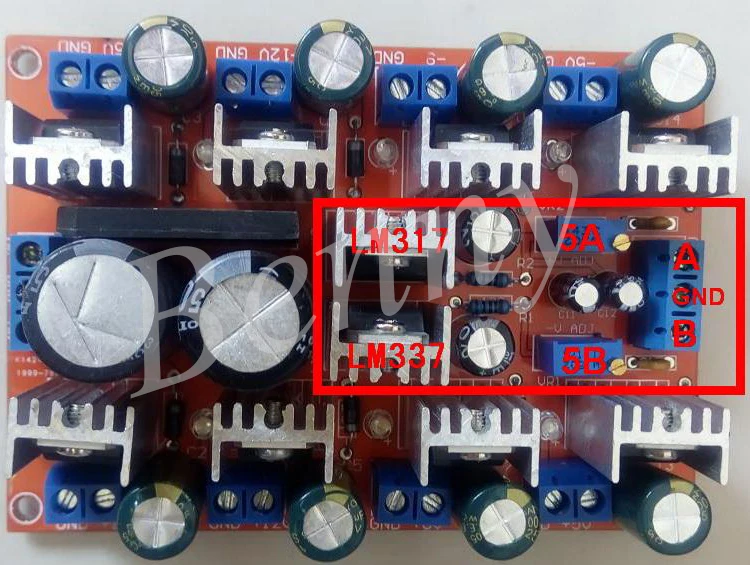

В-четвертых: два положительных и отрицательных регулируемых выхода напряжения показаны в красной коробке ниже.

1: описание положительного выходного напряжения:

LM317 является регулятором напряжения на выходе.

5A-это регулируемый резистор, а 5A может изменить величину положительного выходного напряжения.

Точка терминала выходное положительное напряжение;

2: отрицательное положительное Выходное напряжение:

LM337 является регулятором напряжения на выходе.

5B-это регулируемый резистор, и 5B может изменить отрицательное выходное напряжение.

B-point терминал выходное отрицательное напряжение;

GND-это Клемма заземления.

Пять: Каждый выход имеет защитный диод, светодиодную индикацию, легко наблюдать, с первого взгляда;

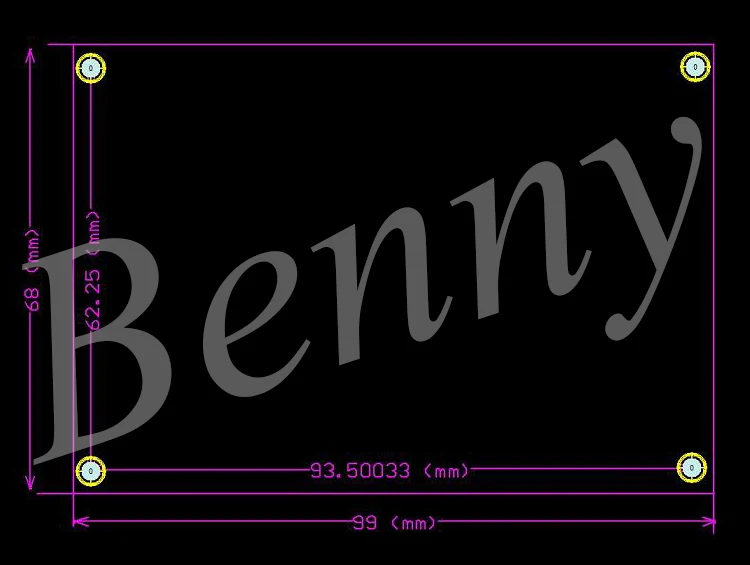

В-шестых: размер цепи;
