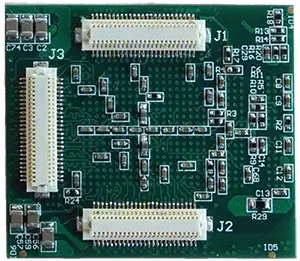

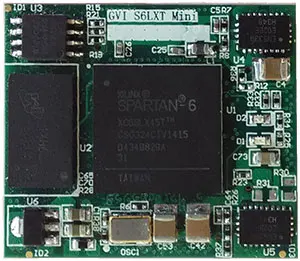

Код товара: CXS6T150 (тип FPGA: XC6SLX45T-CSG324-Class 3)Основная плата серии GVI CXS6T150 принимает Xilinx Spartan-6 LXT FPGA. Спартанский-6 LXT FPGA интегрирует 3,2 Гбит/с ГПП трансивер и PCI Express конечная точка модуль, используемый в проверенные Virtex FPGA серии, обеспечивая самой низкой в отрасли и по самой низкой цене, последовательного соединения решения. До четырех ГПП оптические трансиверы позволяют основная плата для удовлетворения потребностей различные скоростные передачи систем, в том числе 10000 МГц, ethernet, PCIE, в том числе SATA II и так далее. 16-битный 128 Мбайт или 512 Мбайт DDR3 SDRAM (синхронное динамическое ОЗУ) также интегрирован на основной плате, с памятью доступа полоса Пропускания до 12,8 Гбит/с. Три высокопроизводительных разъема Hirose обеспечивают богатые ресурсы порта IO. Разъем поддерживает высокоскоростную передачу сигнала и обеспечивает качество сигнала между основной доской и нижней доской. В то же время благодаря компактной конструкции вся основная плата имеет очень небольшой объем. Вся основная плата составляет всего 35 мм x 30 мм, что упрощает процесс интеграции в вашу систему.Характеристика параметрВысокая производительность Xilinx Spartan-6 LXT FPGA, дополнительно LX25T и LX45T. Спартанский-6 LXT FPGA имеет преимущество использования выделенных 3,2 Гбит/с ГПП трансивер и интегрированный PCI Express конечная точка модуль для того чтобы осуществить низкой мощности последовательного соединения.16 бит 1 Гбит (128 Мбайт) гранулы памяти (дополнительно 4 Гбит (512 Мбайт). Доступ к памяти Пропускная способность: 12,8 Гбит/с @ 400 МГц.128 Мбит (16 Мбит) SPI флэш-память.Разъемы: 3 высокой плотности (0,5 мм) хироз высокая производительность разъемы DF12 (3,0) - 50DS-0.5V (86)B2B Разъем I/O: до 39 пар дифференциальных сигналов, 78 односторонних сигналов3,2 Гбит/с ГПП оптические трансиверы: LX45T 4, LX25T 2Блок оконечной точки PCIE: 150 МГц активный кристаллический осцилляторСиний светодиодный светильник для дыхания (также используется как светодиодный светильник общего назначения)FPGA может быть настроен следующим образомB2B разъемJTAG портSPI флэш-памятьВысокоэффективный DC-DC Импульсный блок питания1,2 V @ 3A2,5 V @ 3A1,5 V @ 1AМощность: 3,3 Напряжение питания:Ультра-компактный дизайн: 3,5 см x 3,0 смСсылка дизайн-ресурсыВстроенная система эталонного дизайна [Бесплатные ресурсы, скачать ресурсы, пожалуйста, посетите наш веб-сайт www.gvi-tech.com]MicroBlazeДвойной DDR3 памятиДыхание светодиодныйКонтроллер прерыванийТаймерUART
