Модуль широкополосного усилителя постоянного тока 5 В AD8302 полоса пропускания

Модуль широкополосного усилителя постоянного тока 5 В AD8302 полоса пропускания

Введение:

8302-это модуль цепи обнаружения фаз, с помощью чипа AD8302, AD8302 используется для RF / IF амплитудного и фазового измерения монолитных интегральных схем, в основном путем точного соответствия двух широкополосных логарифмических детекторов, фазный Детектор, выход группы усилителя, блок смещения и эталонный буфер напряжения на выходе. Он может одновременно измерения амплитудных соотношение и разность фаз между двумя входных сигналов от низкой частоты до 2,7 ГГц частотный диапазон и может быть применена к RF/Если усилители мощности Линейный коэффициент измерения, высокоточное Радиочастотное управление, измерение VSWR, дистанционный мониторинг и диагностика системы.

Особенности:

(1) амплитудное Соотношение (усиление) и фазовая разница двух входных сигналов могут быть измерены в низкочастотном диапазоне до 2, 7 ГГц;
(2) при измерении коэффициента усиления динамический диапазон двух входных сигналов составляет ± 30 дБ, чувствительность уровня выхода-30 мВ/дБ, погрешность составляет менее 0,5 дБ. Выходное напряжение соответствует −30 дБ-30 мВ, а выходное напряжение, соответствующий + 30 дБ 1,8 V. Выходной ток-8 мА, коэффициент конверсии-25 В/МКС;
(3) точность измерения амплитуды 30 мВ/дБ;
(4) точный типичный стоимостью менее 0,5 дБ;
(5) Точное стандартное значение составляет менее 1 °;
(6) прибор, работающий, с измерением, контролем и уровнем, сравните три рабочих способа;
(7) с 1,8 V Опорное напряжение смещения выход;
(8) ответ на видеосвязь составляет 30 М Гц;
(9) с 2. 7V ~ 5,5 V одного источника питания для работы

Технические индикаторы:

1, Напряжение питания: 5 В постоянного тока (стандартное значение тока 20 мА);
2, динамический диапазон 60 дБ (-60 dBm-0 дБм) Амплитуда точность измерения 0.5DB, фазы точность измерения 1 °;
3, с измерением, контролем и уровнем, сравните три рабочих способа;
4, пропускная способность: LF до 2,7 ГГц

Инструкции по уходу за изделием

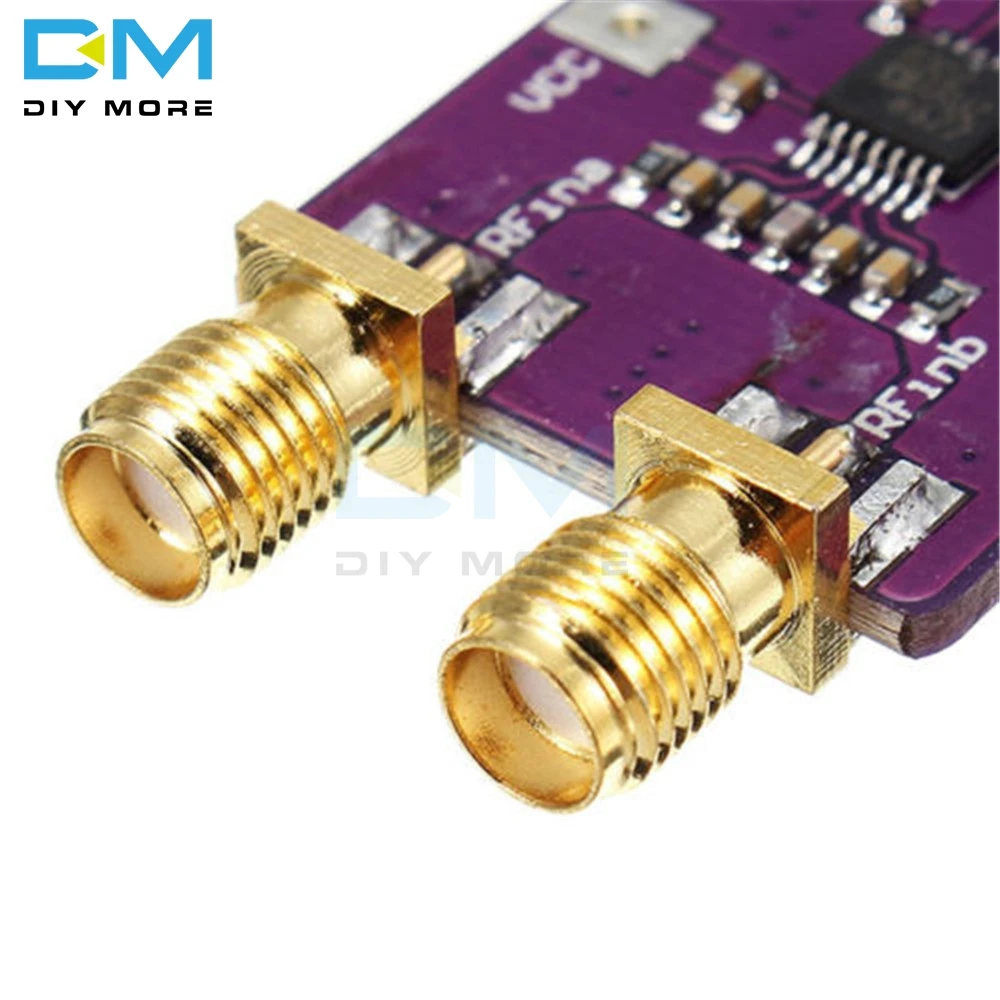

Модуль A, B вход: доступ к входному сигналу, который необходимо измерить, диапазон входного сигнала-60 ~ 0 дБм (система 50 Ом).

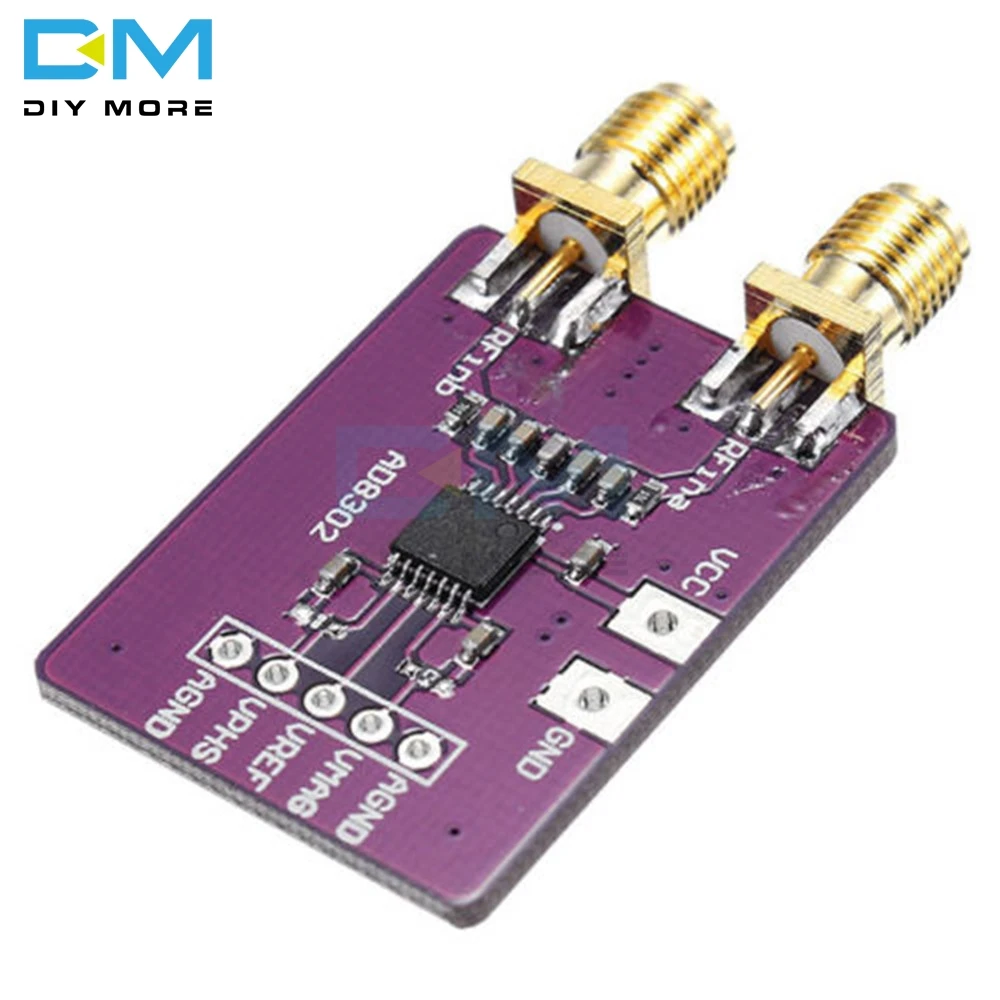

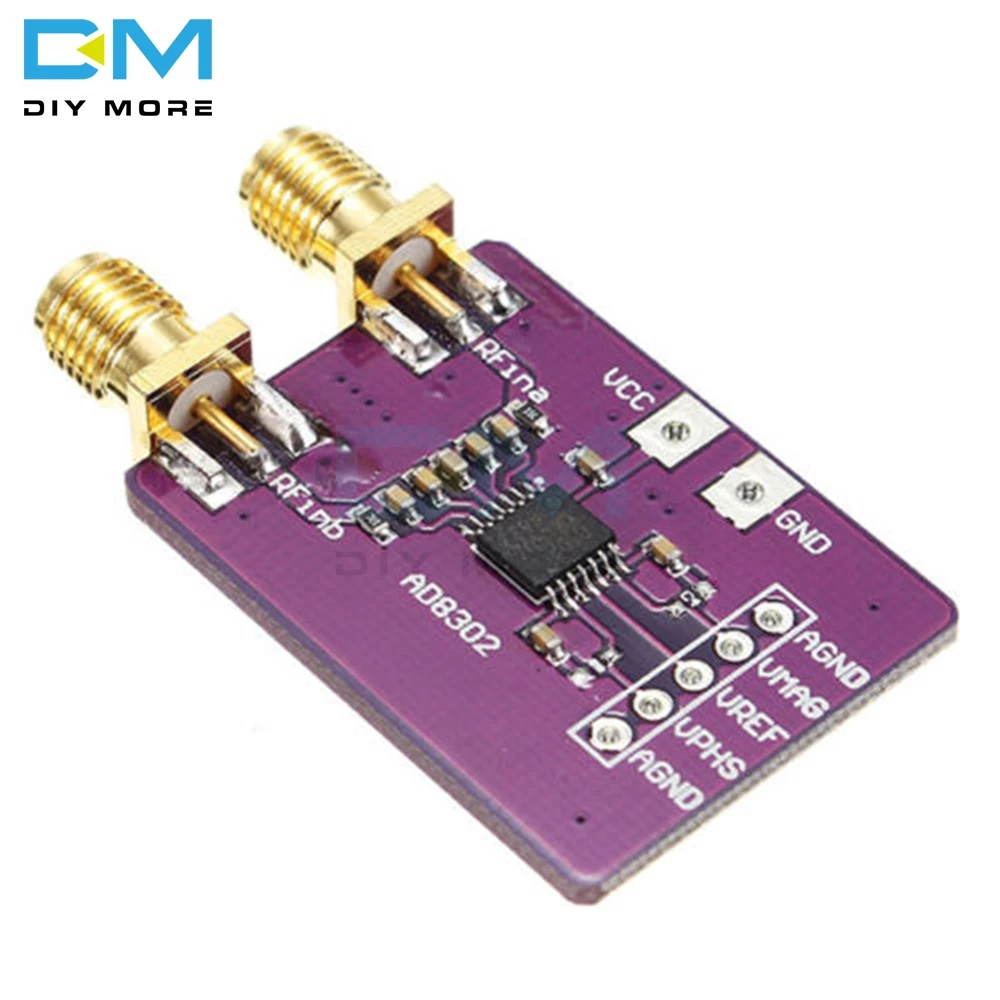

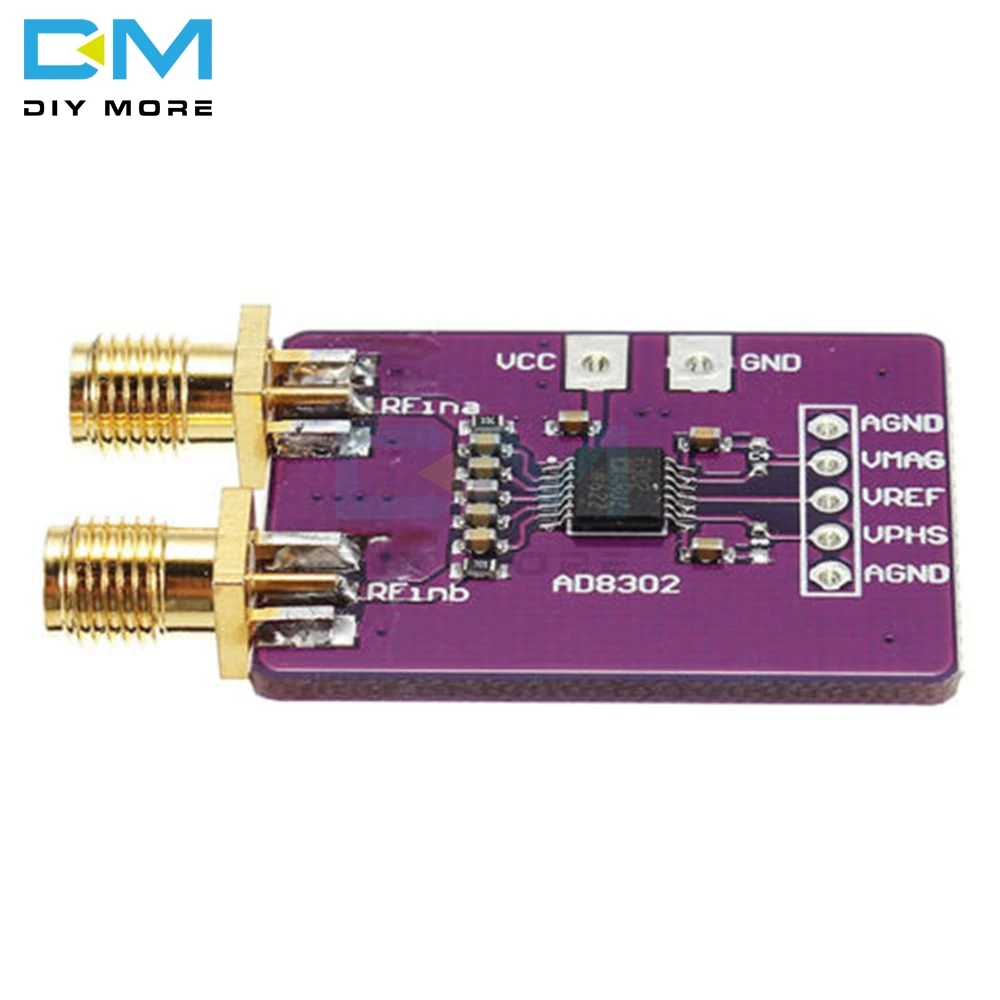

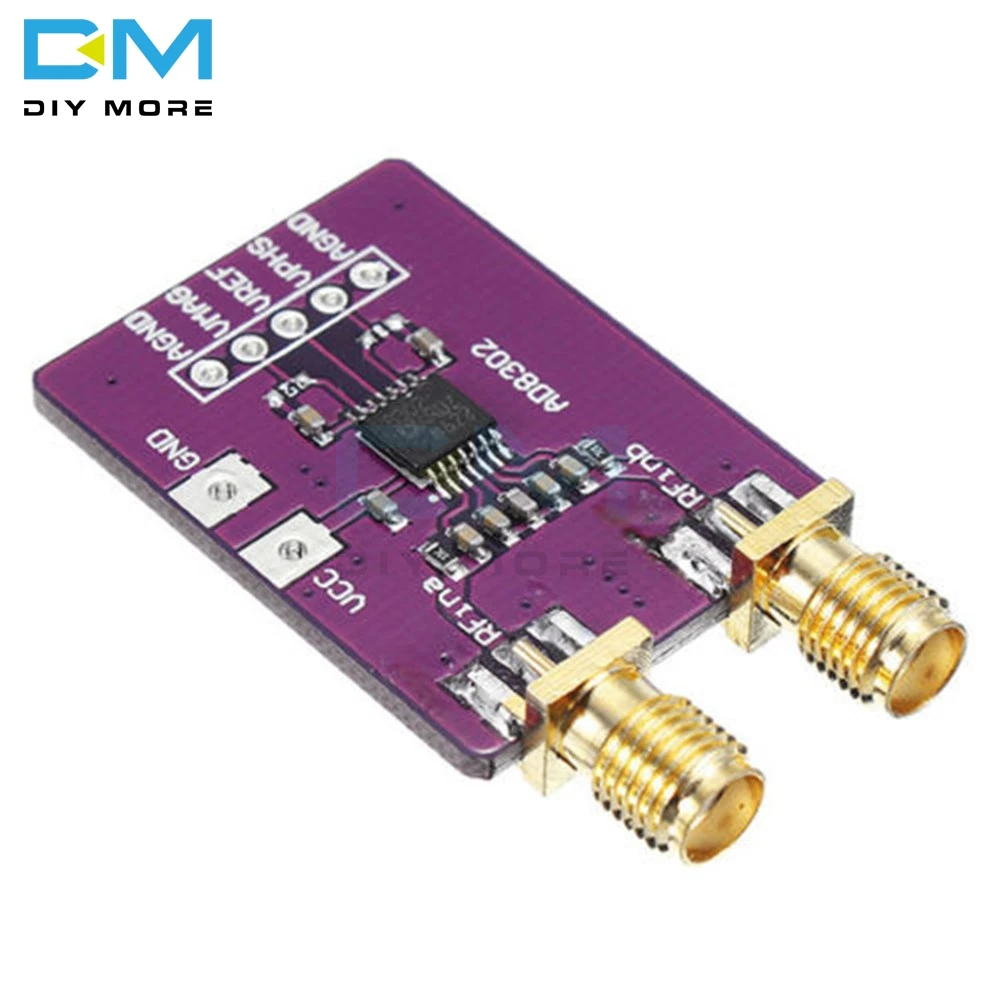

Сторона VMAG: амплитудное соотношение двух входных сигналов, формула: VMAG = VSLP * log (VINA / VINB) + VCP, точная амплитуда коэффициента шкалы 30 мВ/дБ, центральная точка 900 мВ.
Сторона VPHS: фазовое соотношение двух входных сигналов рассчитано следующим образом: VPHS = VΦ [VINA (VINA) -Φ (VINB)] + VCP, точное соотношение фазовых шкал-10 мВ/градусов, а центральная точка-900 мВ.
VREF: войти в произведенными внутри Опорное напряжение, который является 1,8 V
Подключите два сигнала к модулю A и B для измерения напряжения VMAG и VPHS. Если напряжение VAMG больше 900 мВ, амплитуда сигнала на входе A выше, чем у входного сигнала B, и VPHS одинаковая.

Посылка включает в себя:

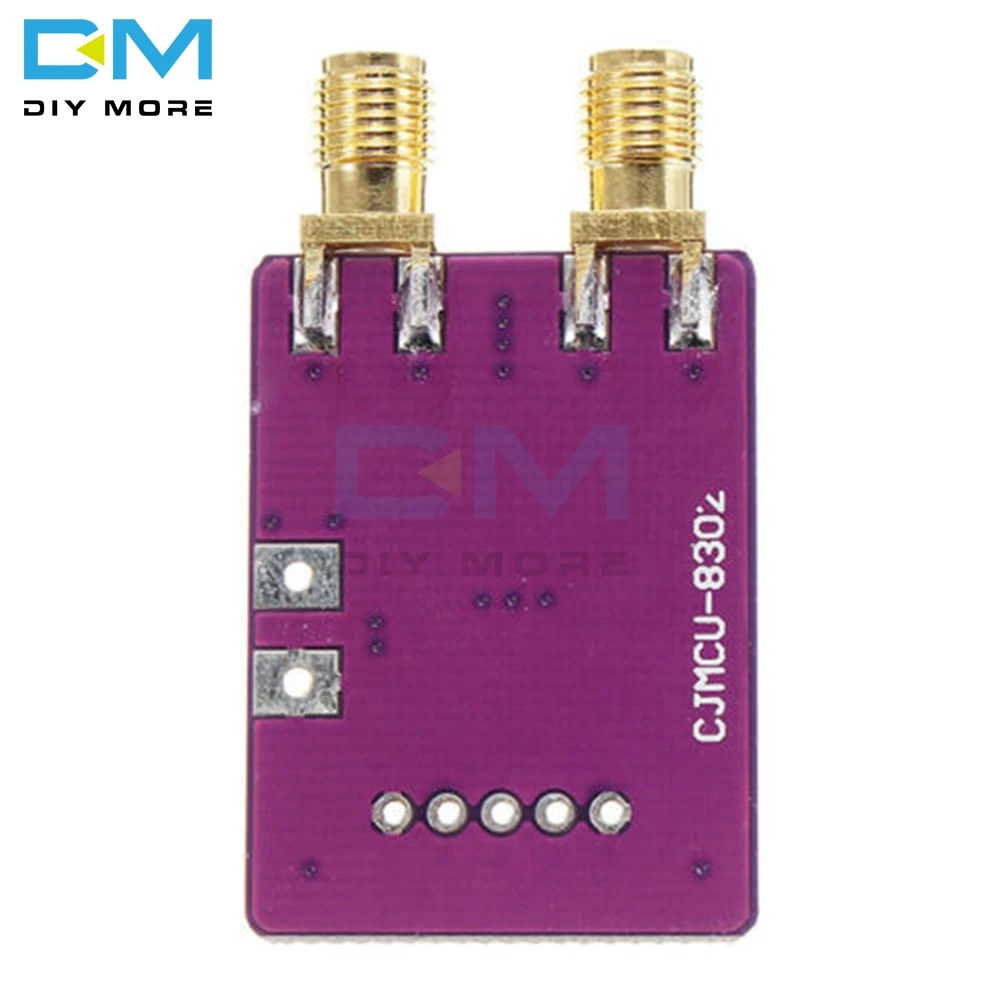

Модуль логарифмического усилителя AD8302, 1 шт.
