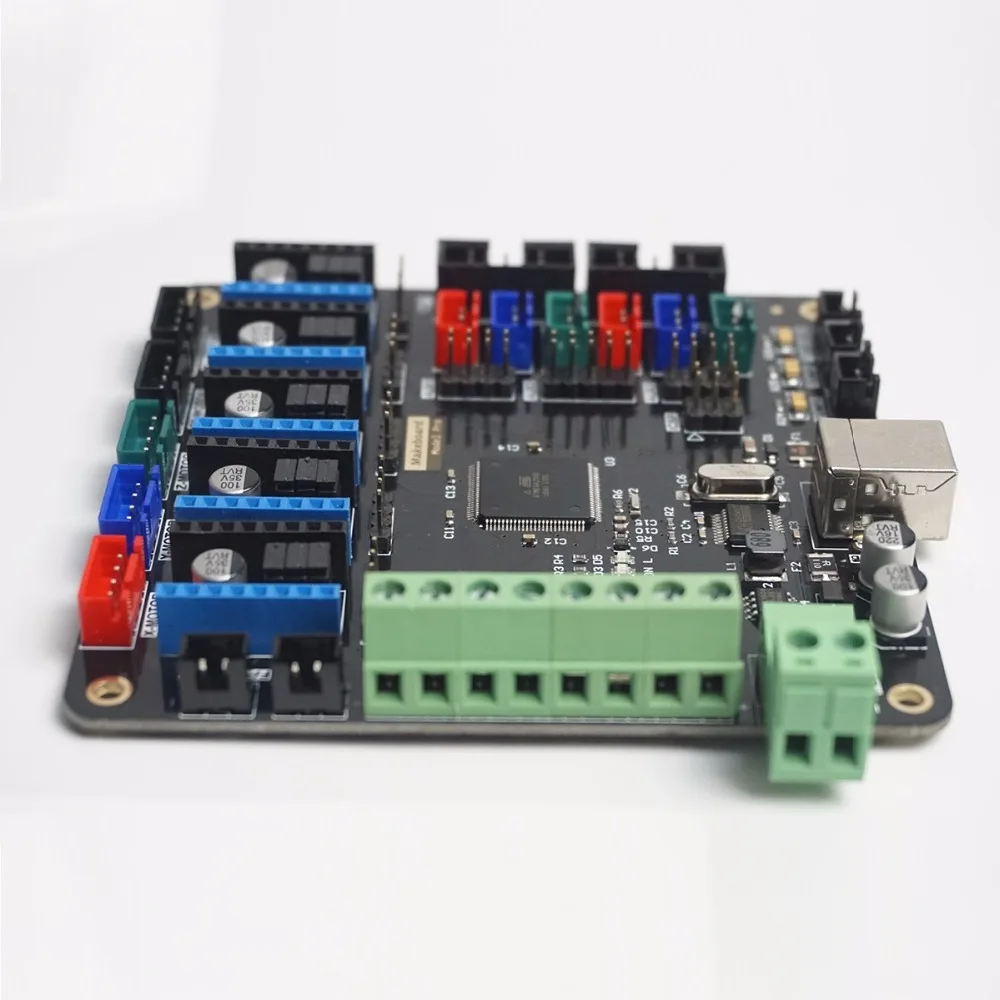

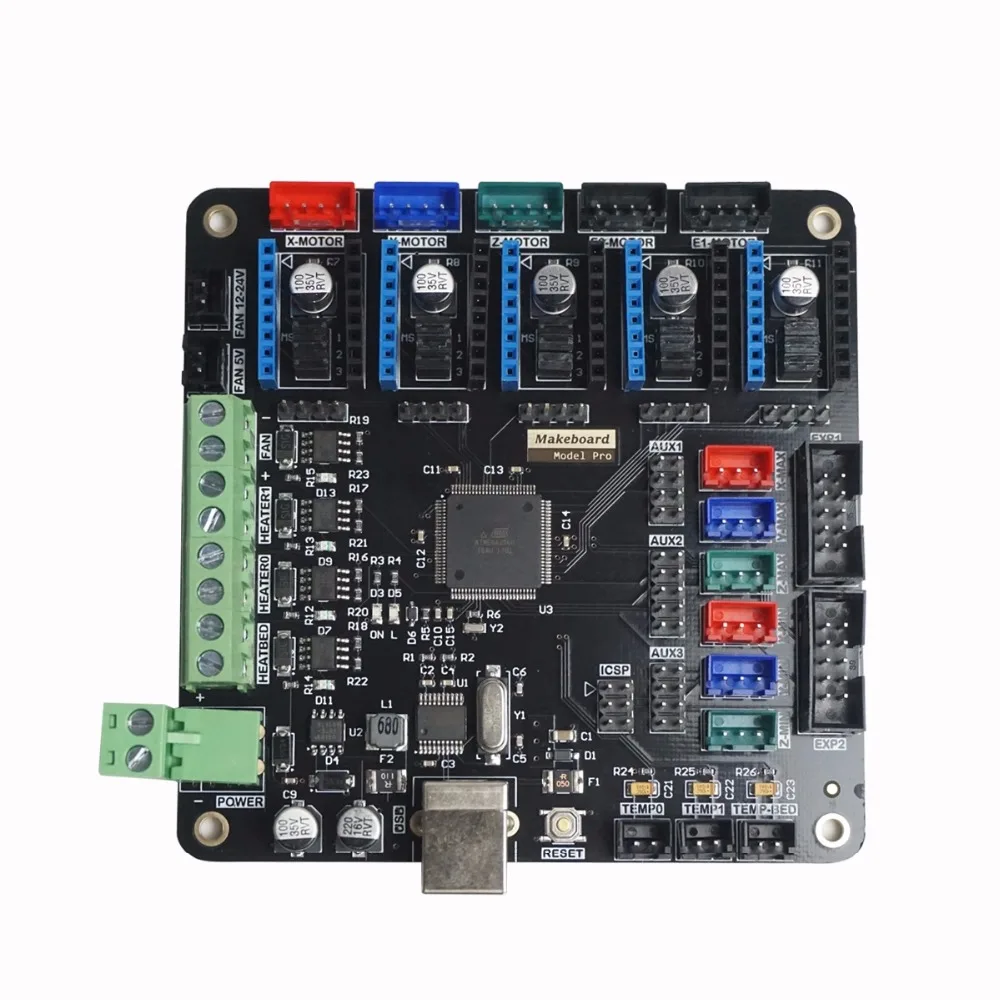

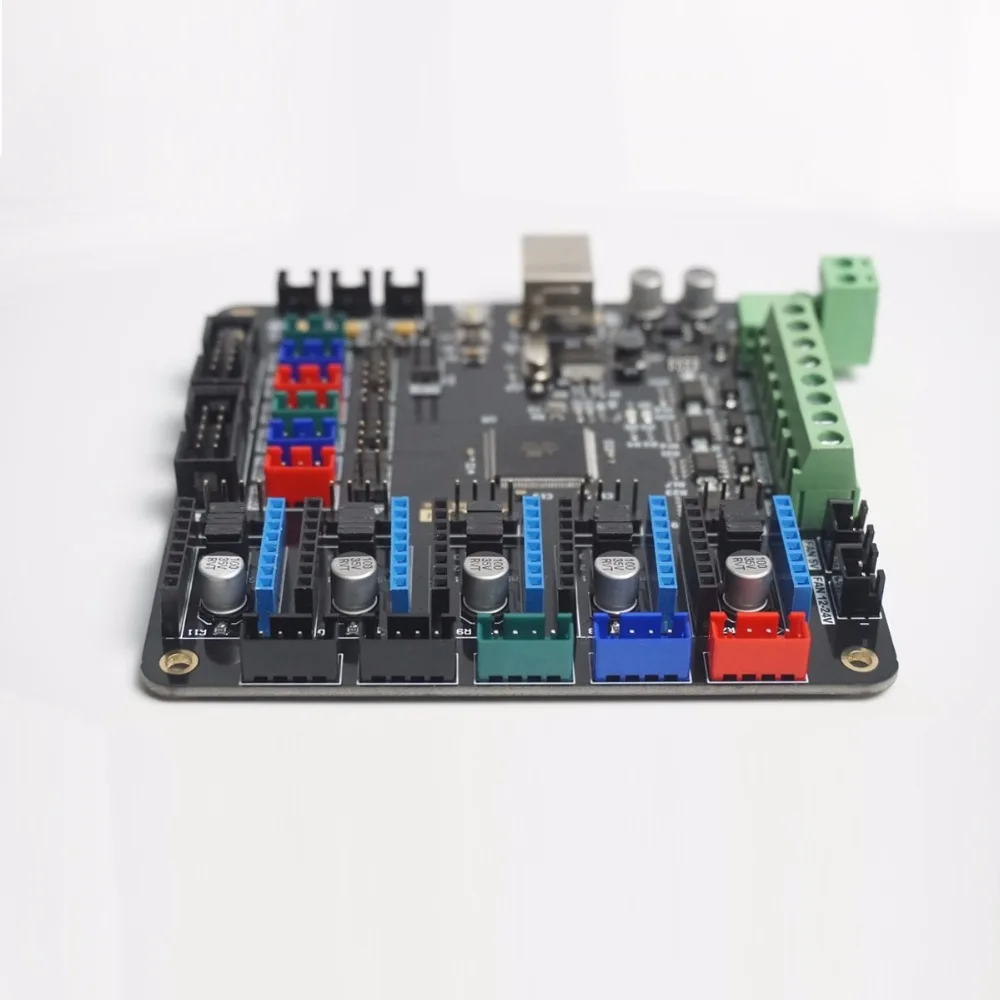

Запчасти для 3D принтера Micromake Makeboard Pro основная плата с поддержкой Heatbed совместима

---

Параметры:

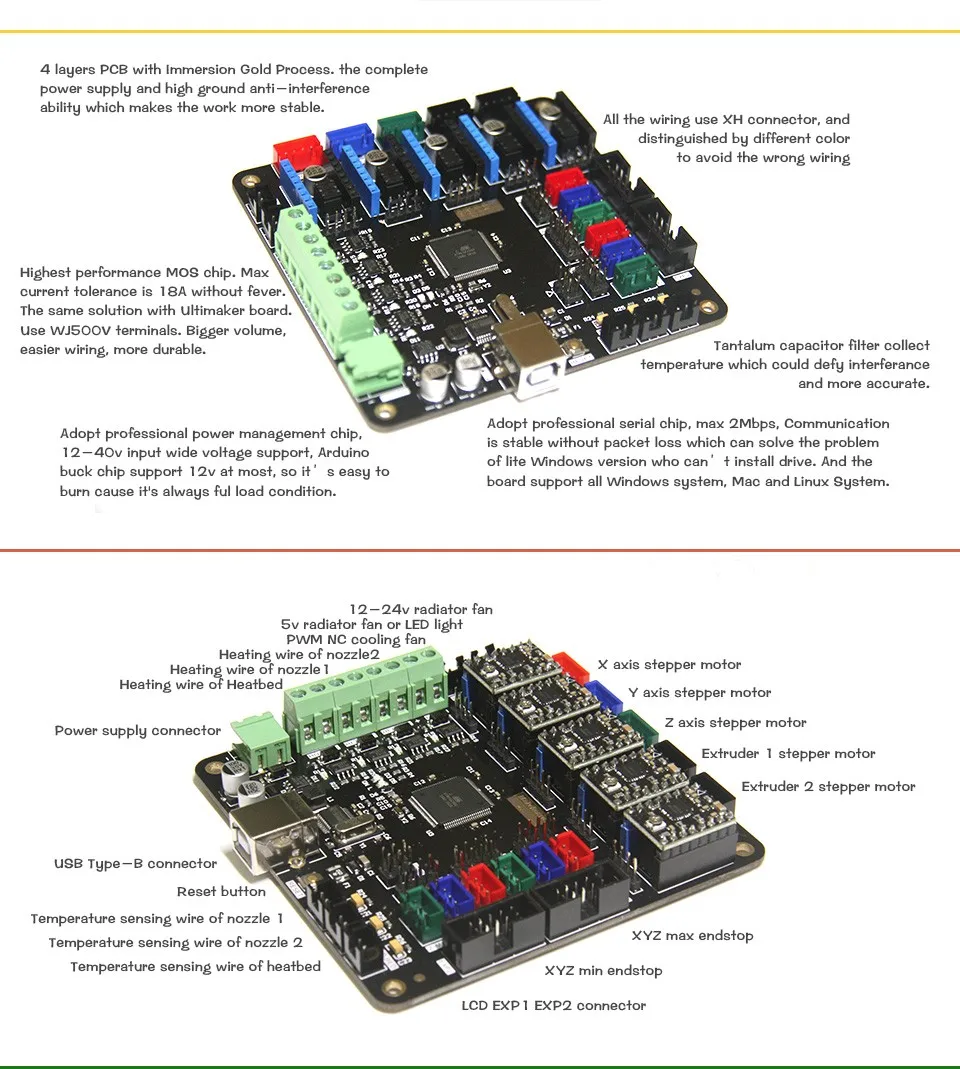

Makeboard Pro специально разработан техническая команда Micromake, чтобы решить проблему, которая, как правило, возникает на плате управления с открытым исходным кодом 3d принтеров Ramps 1,4. Мы принимаем во внимание стабильность, теплоотдачу и концизию, и эффект, подтвержденный 3d-принтером Micromake, мы продаем почти два года и тысячи наших продуктов, есть несколько ошибок в отношении платы управления. Мы полностью расценили ошибки, которые клиенты обычно допускают в начале, поэтому мы используем разные цвета, чтобы различать разные коннекторы, и используем коннекторы XH, чтобы избежать реверберации. Мы обеспечиваем достаточную защиту в программной цепи. Плата принять двойной самовосстановления предохранители для того, чтобы избежать микросхема с защитой от короткого замыкания и распределительный щит на 5 высокое сопротивление во избежание обратной, так что вы будете не повредить доску, даже если провод питания Салли является вставка противоположности. Конструкция Pin совместима с платой управления RAMPS 1,4, вы можете загружать прошивку с открытым исходным кодом Marlin или Repetier и так далее, чтобы использовать напрямую. По умолчанию Тип платы управления-это плата. С 3 степенями свободы температура срабатывания, 4-полосная выход MOS, распределительный щит на 5 Мотор привода и поддержка большой мощности радиатор, а также. Более того, он поддерживает двойной экструдер! Между тем, он может поддерживать вентилятор 5 В, 12 В-24 В. Распределительный щит на 5 электродвигательного привода сигнала все соединительные провода, которые поддерживают подключение с высоким Мощность мотор драйвер для того, чтобы сделать огромный размер 3d принтера. Поддержка дисплея 1602,2004,12684, вставки разъемов EXP1, EXP2, между тем, с разъемом AUX1 доступен сенсорный цветной экран. Размер этой платы 10*10 см, 4 отверстия для установки Используйте Винты M3, центр отверстия 5 мм, далеко от края. Вы можете увидеть соответствующие материалы и ход на официальном веб-сайте макетной доски:Http://www.makeboard.org

Подходящая плата привода использует дизайн с защитой от шурупов, она имеет синий штырьковый коннектор слева и черный чехол справа от перегрева из-за защиты от штепсельной вилки. Если вы используете другую плату управления или приводную плату, пожалуйста, обратите внимание, что треугольная наконечник стрелы в нижнем левом угле имеет возможность определения и подключения. Он поддерживает разрешение 128 микростепов и может быть отрегулирован перемычкой MS1, MS2, MS3 в центре гнезда платы привода. H означает короткое замыкание, и L означает отключение. Если вам нужно отрегулировать ток, пожалуйста, поместите положительные электроды мультиметра в отверстие для винта на регулируемый резистор и поместите отрицательные электроды на корпус USB после перезапуска принтера. Измеренное напряжение делится на 0,8 равен ток привода чип. Например: Если напряжение по умолчанию является 0,6 V, сейчас у нас 0,6/0,8 = 0.75A. Пожалуйста, не забудьте сначала выключить питание, затем повернуть регулируемый резистор с помощью отвертки. Поверните налево, чтобы уменьшить значение, поверните направо, чтобы увеличить значение. Не винт слишком много за один раз, 30 ° ок. Включите питание после регулировки, затем Измерьте напряжение, если это не подходит, пожалуйста, отключите питание и отрегулируйте снова. Рекомендуется сделать двигатель XYZ 0,75a, электродвигатель E 1A. Посылка включает: Мини-Плата управления Micromake для 3D-принтера, 1 шт., материнская плата управления, совместимая панель управления Ramps 1,4, поддержка нагревательной кровати, детали 3D-принтера
