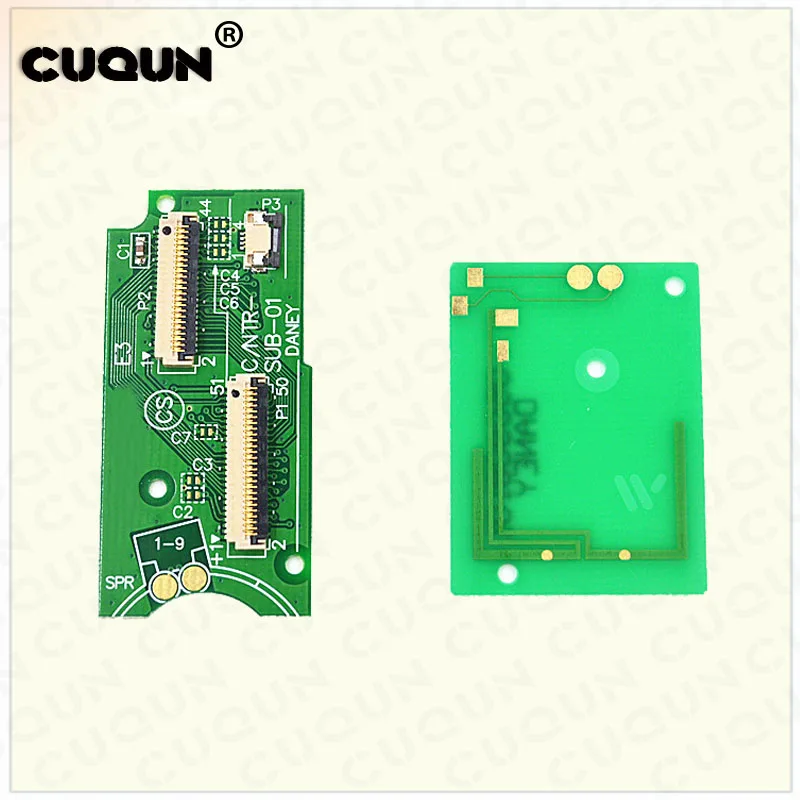

Top LCD Подключение платы для Nintendo DS Верхний ЖК экран материнская плата/материнская
89,08 руб.
Новое поступление

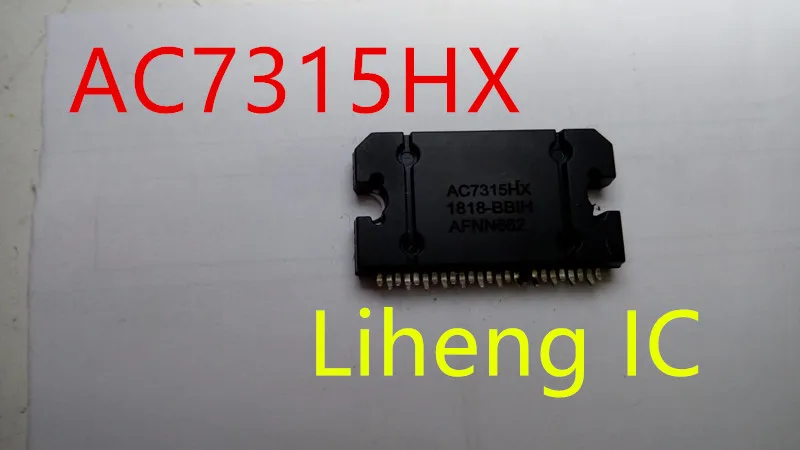

Новое оригинальное новое поступление Акция 1 шт. AC7315HX AC7315|Запасные части| |
269,54 руб.

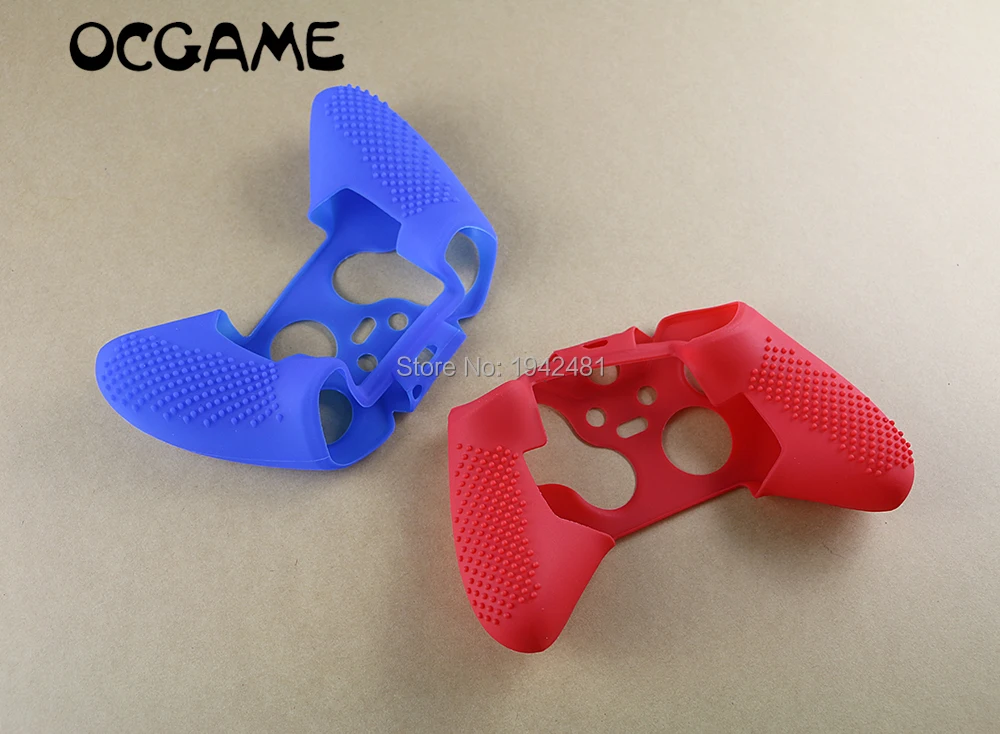

OCGAME 12 шт./лот высококачественный мягкий силиконовый резиновый чехол для
1 288,29 руб.

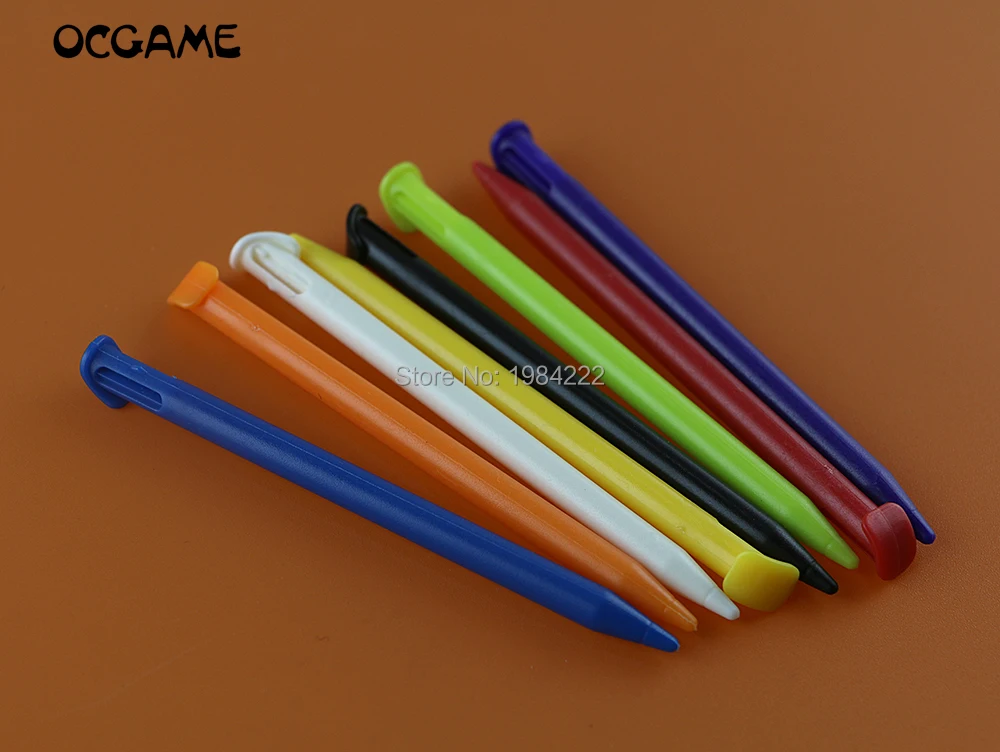

OCGAME 100 шт./лот цветная сенсорная ручка стилус Touch Экран для нового 3dsxl Новый 3DS LL XL
993,63 руб.
ChengChengDianWan для нового 3dsxl 3dsll 3DS XL LL красочный силиконовый чехол защитный кожи
3 309,80 руб.
Игровые перчатки с защитой от пота дышащий рукав для мобильного телефона
79,19 руб.
OCGAME 50 шт./лот Совершенно новая Крышка батарейного отсека для Nintendo game boy
1 349,96 руб.
Мультяшный ультразвуковой датчик Монтажный кронштейн для Uno Ультразвуковой модуль ультразвуковые смарт
13,71 руб.
Yikeshu Store
Магазина Yikeshu Store работает с 03.09.2016. его рейтинг составлет 96.47 баллов из 100. В избранное добавили 4429 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 1418 наименований товаров, успешно доставлено 49208 заказов. 11084 покупателей оставили отзывы о продавце.
Характеристики

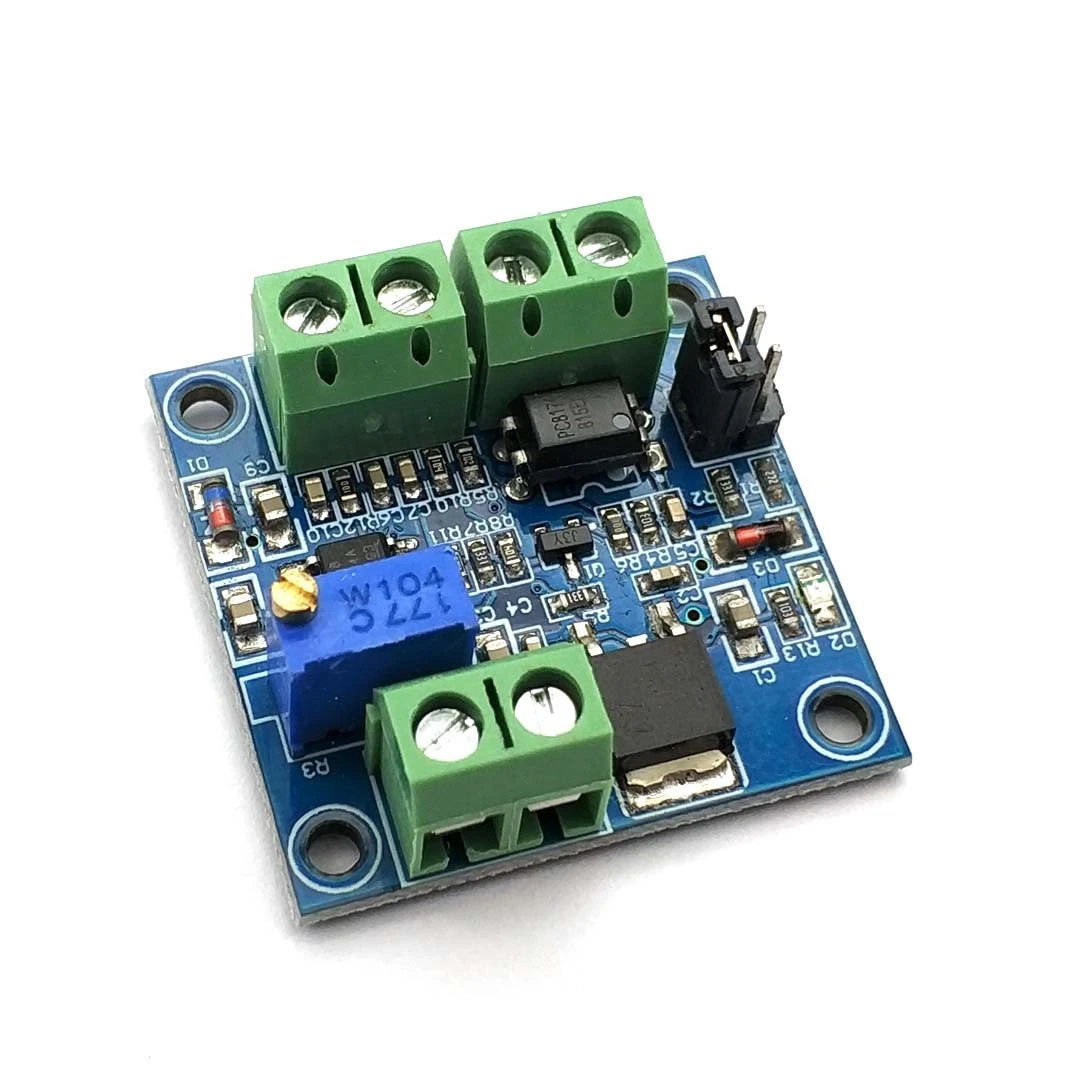

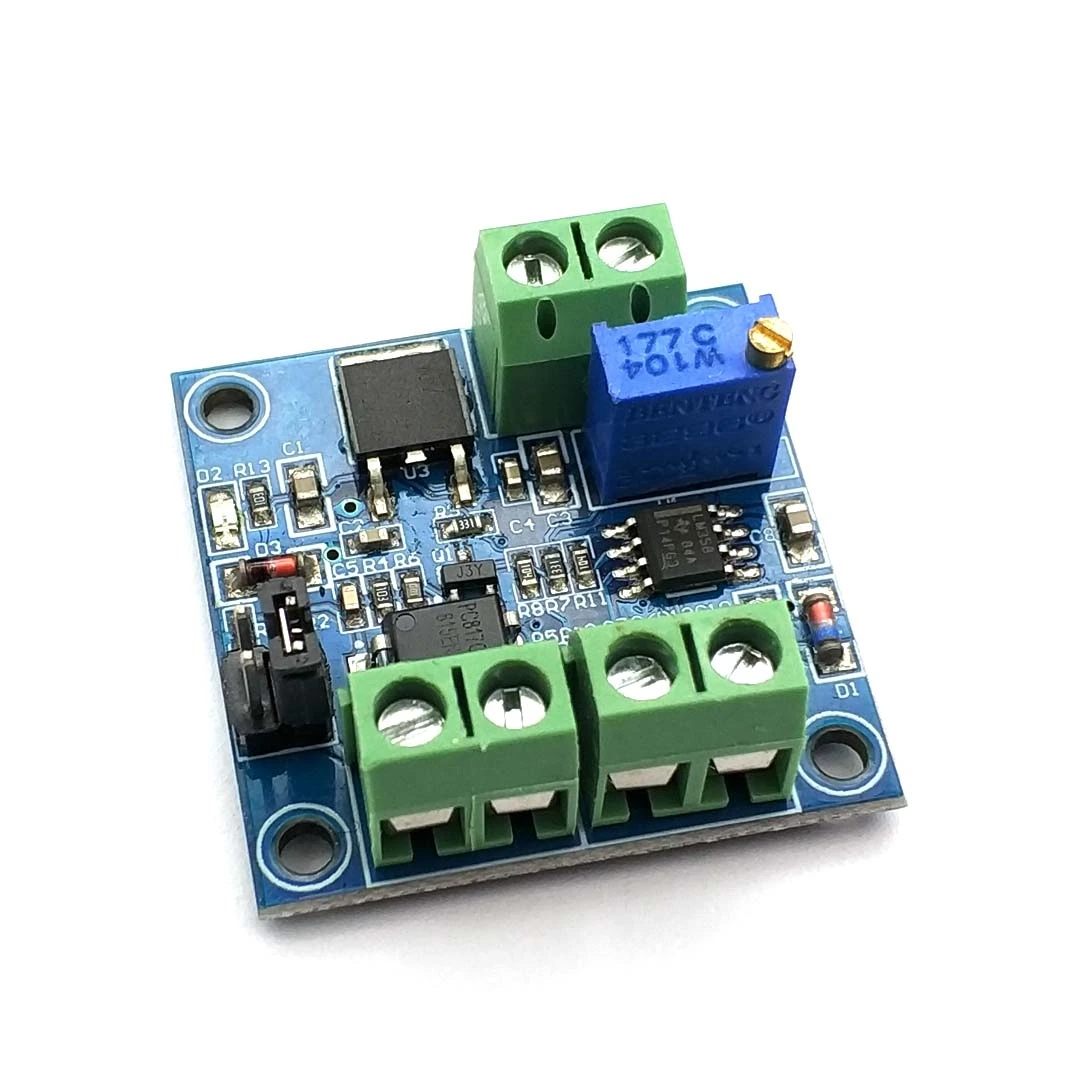

PWM В модуль преобразователя Напряжения 0% 100% до 0 10V для PLC MCU цифрового сигнала в
История изменения цены
*Текущая стоимость 156,85 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-06-2026 | 186.4 руб. | 195.13 руб. | 190.5 руб. |
| Mar-06-2026 | 184.21 руб. | 193.77 руб. | 188.5 руб. |
| Feb-06-2026 | 154.9 руб. | 162.87 руб. | 158 руб. |
| Jan-06-2026 | 181.23 руб. | 190.85 руб. | 185.5 руб. |
| Dec-06-2025 | 158.18 руб. | 166.60 руб. | 162 руб. |
| Nov-06-2025 | 178.33 руб. | 187.58 руб. | 182.5 руб. |
| Oct-06-2025 | 176.4 руб. | 185.43 руб. | 180.5 руб. |
| Sep-06-2025 | 175.83 руб. | 184.41 руб. | 179.5 руб. |
| Aug-06-2025 | 173.86 руб. | 182.50 руб. | 177.5 руб. |
Описание товара
Описание:
Модуль напряжения передачи PWM LC-LM358-PWM2V преобразует цифровые сигналы PWM в аналоговые сигналы от 0 до 10 в.
Может использоваться в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента мощности ШИМ. Модули небольшого размера и просты в использовании в разных местах.
Особенности:
1>. MCU встроенная технология
2>. Простота в эксплуатации, тонкая настройка потенциометром
3>. Выберите диапазон входного уровня сигнала PWM через короткое замыкание
4>. Модуль меньше, прост в переноске и использовании
Параметр:
1>. Рабочее напряжение: 12 В-30 В постоянного тока; (> 100 мА)
2>. Частота приемника ШИМ: 1 кГц-3 кГц
3>. Диапазон входного уровня сигнала PWM:
Пиковое значение 4,5 V до 10V уровня. Короткая крышка устанавливается в '5V'. Этот уровень используется для нормального контроллера или 5V MCU
Пик 12 В до 24 В, поэтому вставляется в 24 В. Короткая крышка устанавливается в '24V'. Этот уровень используется для нормального контроллера PLC
4>. Диапазон преобразования: 0%-100% ШИМ до 0-10 в
5>. Допустимая погрешность: 5%
4. Аппаратный интерфейс:
VCC:DC 12V-30V
GND: наземный
ШИМ: положительный входной сигнал ШИМ
GND: отрицательный входной сигнал
Выход: Выходное напряжение 0-10 в
GND: выходное напряжение заземления
Инструкции по эксплуатации:
После включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться.
В первый раз, когда мощность включена, лучше всего сделать калибровку отладки: входной сигнал коэффициента мощности 50% к PWM/GND и отрегулировать относительную амплитудную короткую крышку. Частота-1 кГц-3 кГц, измеренный VOUT и GND с мультиметром, и он отобразит 5 В. Настройте потенциометр, чтобы убедиться, что дисплей 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю.
При изменении частоты соответствие может быть смещено и необходимо повторно откалибровать.
Выходное напряжение может регулироваться путем регулировки коэффициента нагрузки.
Точность может контролироваться путем регулировки потенциометра.
Посылка включает в себя:
1 шт. ШИМ-модуль преобразователя Напряжения
