Топ продаж, волоконно-лазерный станок для резки, датчик высоты, фонарь, контроллер высоты, система автофокуса, CHC-1000S, замена EG8030

CHC-1000S может заменить контроллер управления EG8030 напрямую, метод управления 0-10 В. Такой же, как и режущих головок Precitec EG8030

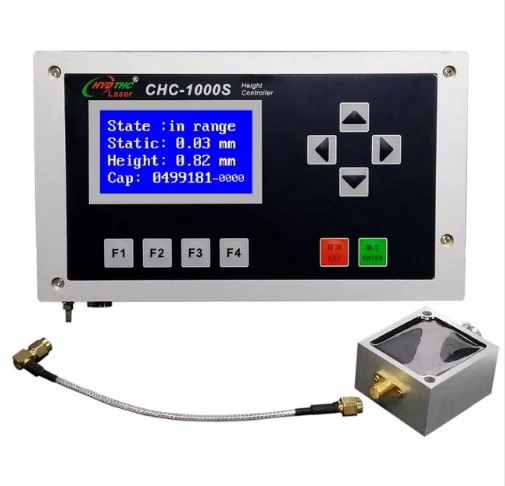

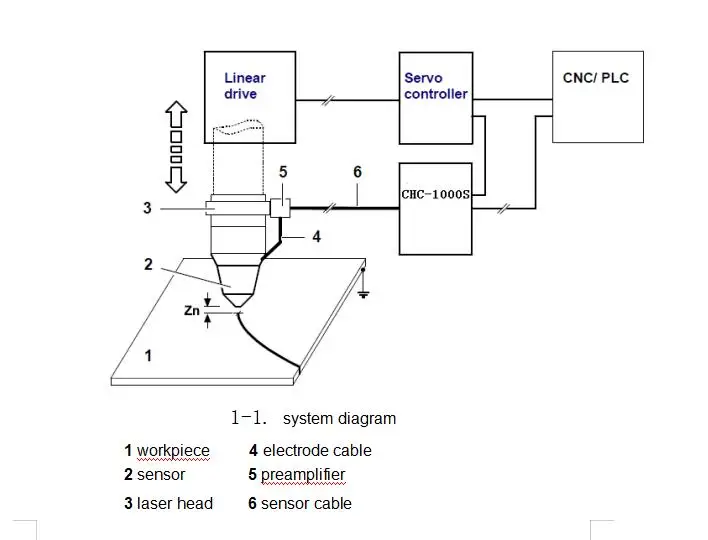

CHC-1000S регулятор высоты емкости (далее-CHC-1000S). В процессе лазерной резки расстояние между соплом и поверхностью заготовки не является постоянным из-за таких факторов, как неровная Заготовка и резка высокого давления, что окажет отрицательное влияние на режущее воздействие и может даже повредить сопло. CHC-1000S может держать расстояние между соплом и поверхностью заготовки постоянной во время высокоскоростной лазерной резки, защитить сопло от столкновения с заготовкой и значительно улучшить эффект резки. Емкостной датчик на режущей головке может определить расстояние от сопла до поверхности заготовки и отправить его в регулировочную коробку для обработки через преусилитель. Выходной сигнал отправляется на сервоконтроллер для управления осью Z.

CHC-1000S может использоваться в качестве контроллера для вывода напряжения или в качестве системы измерения расстояния для вывода сигнала расстояния, это зависит от выбранного режима: режим управления датчиком или режим измерения расстояния.

1.Описание рабочего процесса

(1) Частота выборки: 1000 раз в секунду.

(2)Точность статического измерения: 0,001 мм.

(3)Следующий диапазон: 0-25 мм.

(4)Сигнал не распадется с сильной емкостью сопротивления, когда длина кабеля передачи сигнала составляет до 100 м.

(5)Поддержка сетевой связи и онлайн-обновление u-диска.

(6)Поддерживает функцию подавления встряхивания, может эффективно подавлять тряску, вызванную выдувом и осыпанием

(7)Адаптируется к любой режущей головке и соплу.

(8)Поддержка сигнализации при ударе по доске и за краем.

(9)Поддерживает калибровку 1 точки, 2 точки и 16 точек емкости, которая поддерживает отображение калибровочной кривой.

(10)Вспомогательный конденсатор калибровки в реальном времени, который может эффективно решить влияние температуры и других факторов на емкостный датчик.

(11)16-бит DA выход, выходное напряжение (± 10V) сигнала в датчике, режим управления, или линейный рост сигнала в измерение расстояния режима выходного напряжения (0-10V), 1000 циклов обновления в секунду.

(12)14-бит AD вход переменного тока, обнаружения внешний аналоговый сигнал напряжения (0-10V), чтобы отрегулировать статического расстояния в режиме реального времени.

(13)Поддержка функции осциллографа для обнаружения емкости и изменения высоты в режиме реального времени.

(14)Поддержка функции осциллографа, которая может обнаруживать изменения рекламы в реальном времени.

(15)Поддержка связи с автобусом EtherCAT.

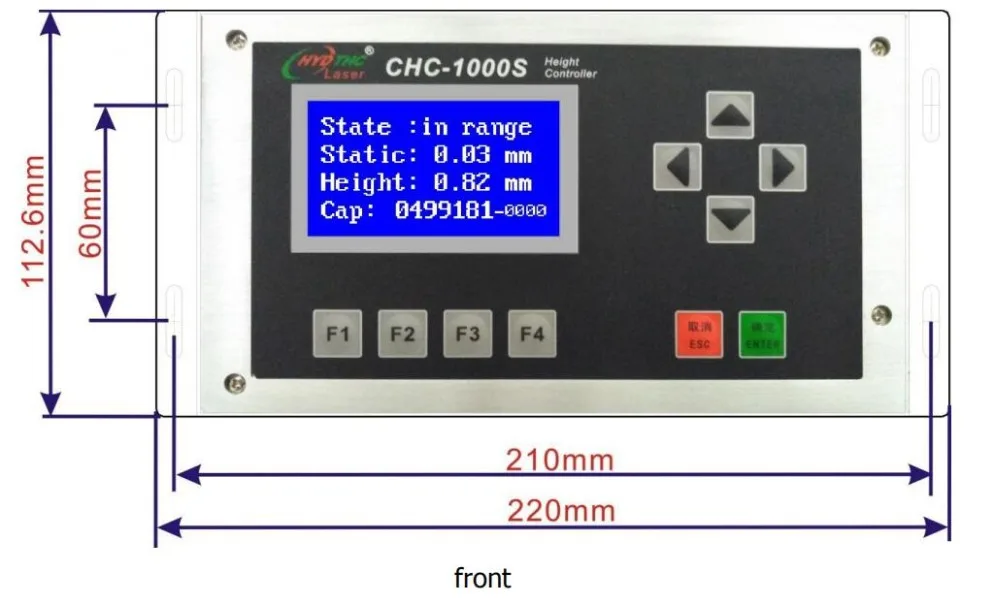

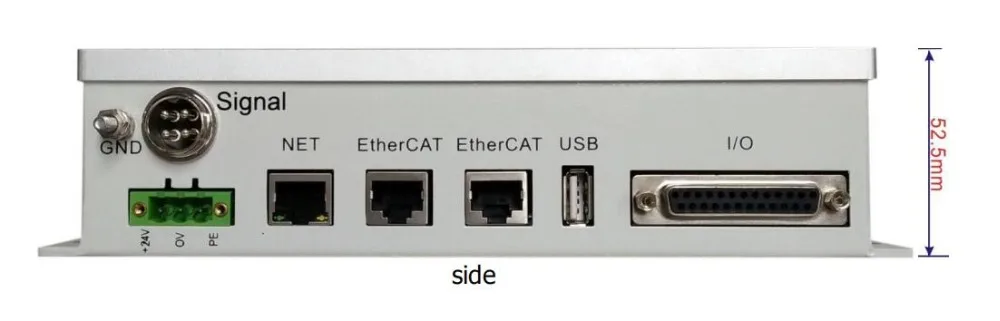

2. Размер установки:

3. Применение:

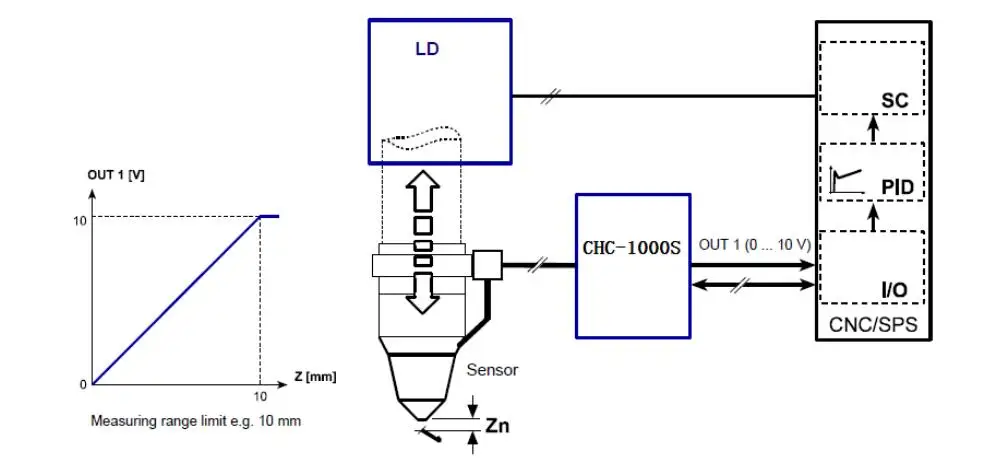

Блок регулировки используется в качестве системы измерения расстояния, диапазон измерения 10 мм, выходное напряжение = 0-10 В.

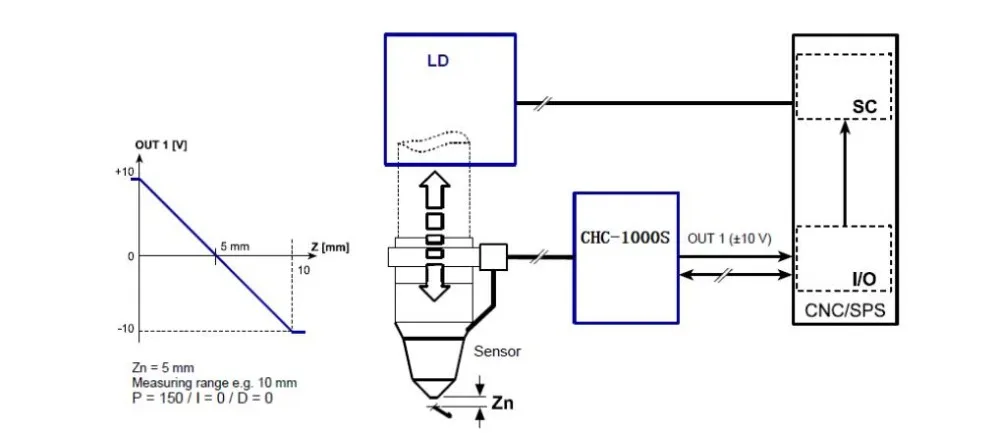

Блок регулировки используется в качестве контроллера, диапазон измерения 10 мм, Zn = 5 мм, отношение регулируется, P = 150, I = 0, D = 0.

Расстояние между-5 мм и + 5 мм, соответствующее выходному напряжению-10 В до + 10 в

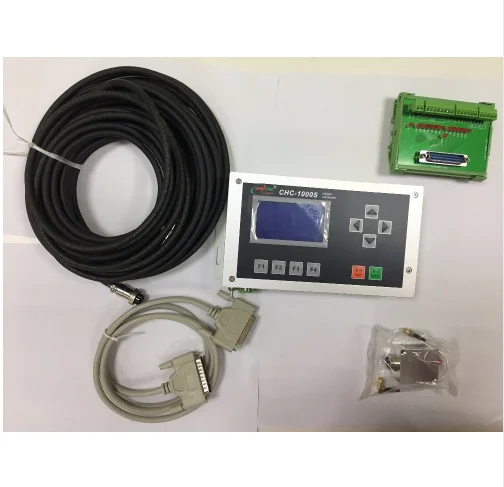

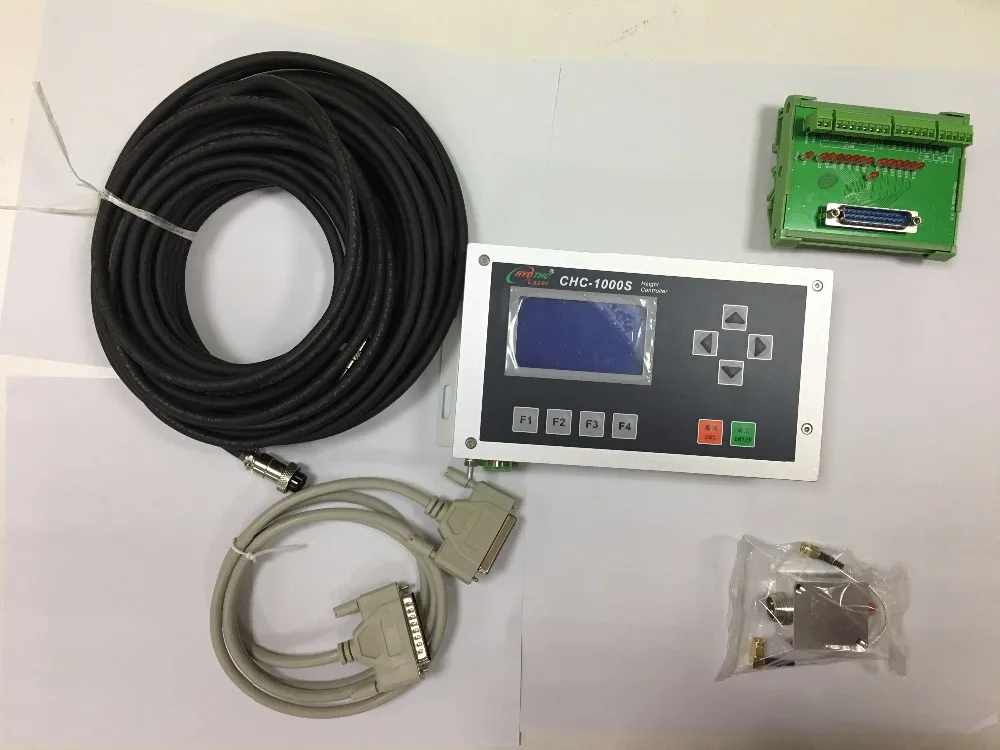

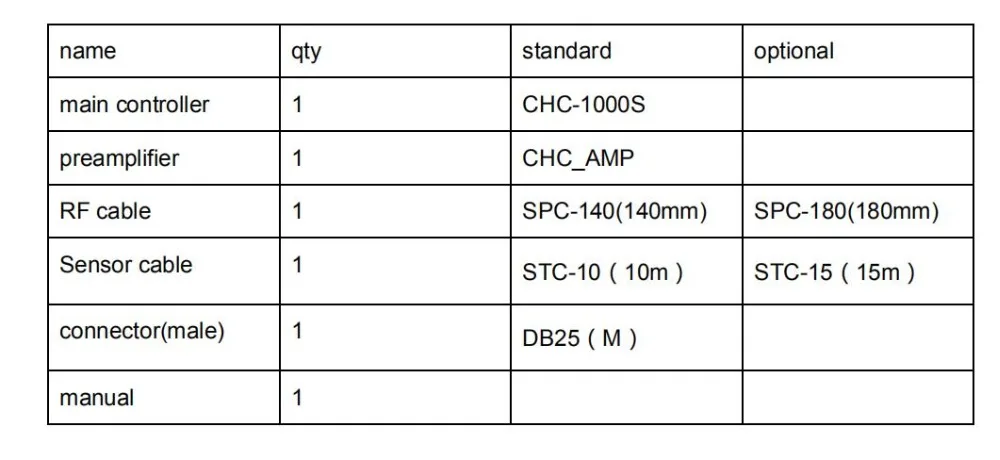

4. Посылка включает:
