Новый DSO138 2,4 "TFT Ручной карманный цифровой осциллограф Набор DIY частей SMD паяный электронный Обучающий набор 1Msps

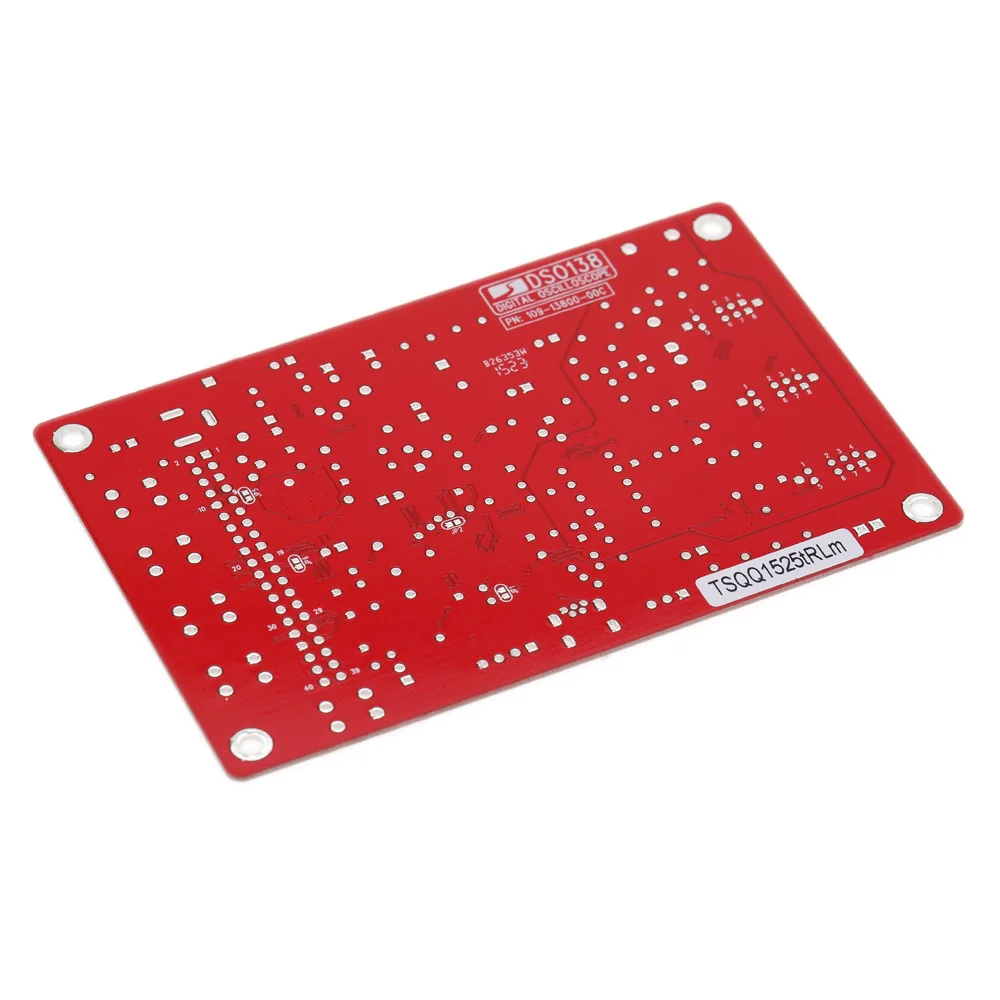

Пожалуйста, обратите внимание, что в нашем магазине есть два вида запасных частей для осциллографа, различие между ними заключается в том, что этот набор припаян к новому ученику, И другой не паян, который подходит опытным людям, Таким образом, вы можете выбрать спаянный или не спаянный. Спасибо за ваш визит. Фотография этого человека не спаяна. Вы можете попробовать нажать на картинку.

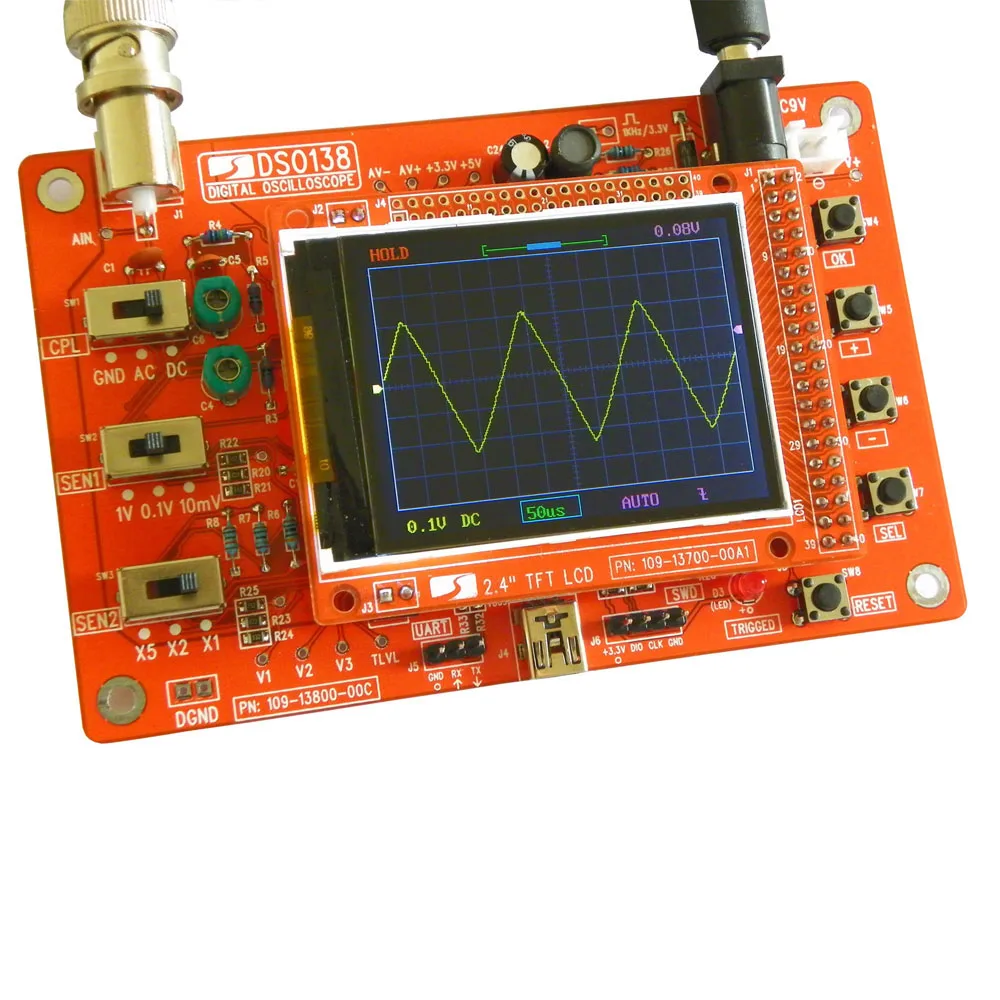

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения.

Особенности:

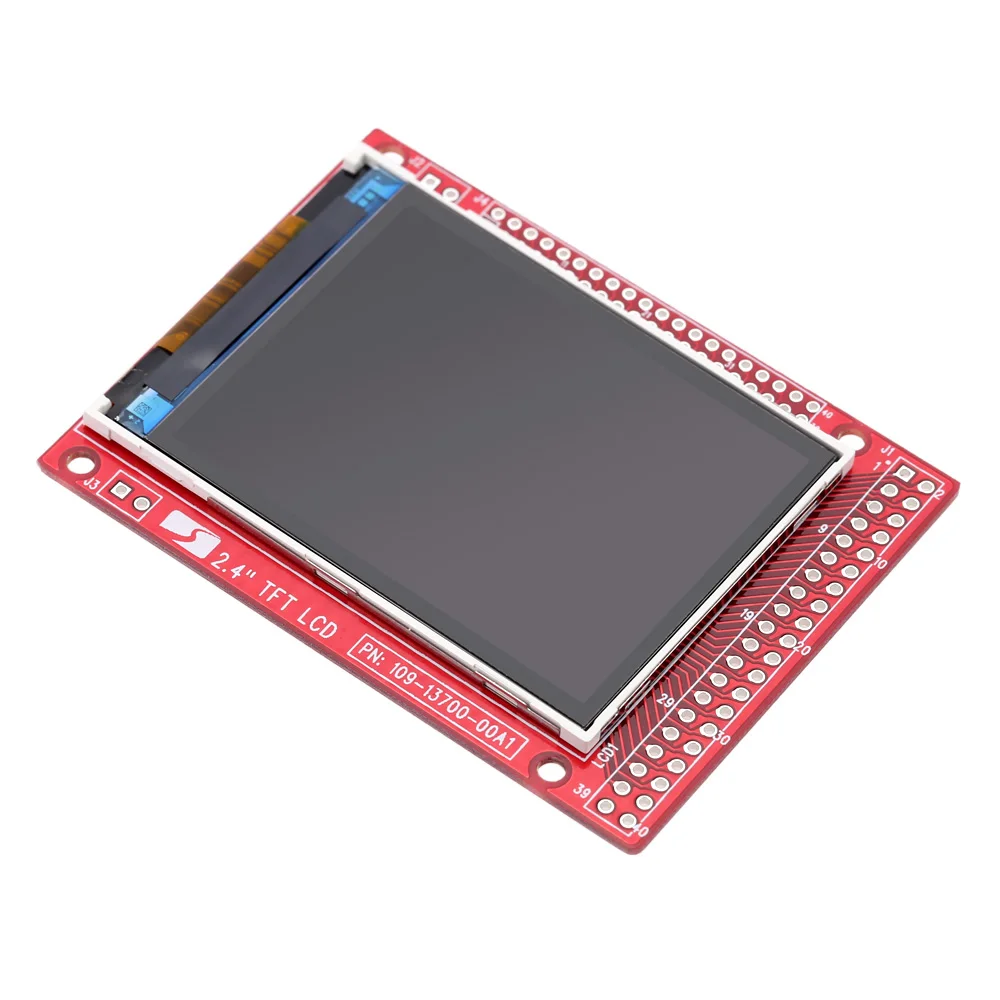

В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию.
Может быть вторичная Разработка на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическим, регулярным и одноступенчатым режимами, легко захватывать форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).
Может замораживать в любое время дисплей формы волны (функция удержания).
Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.
С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.

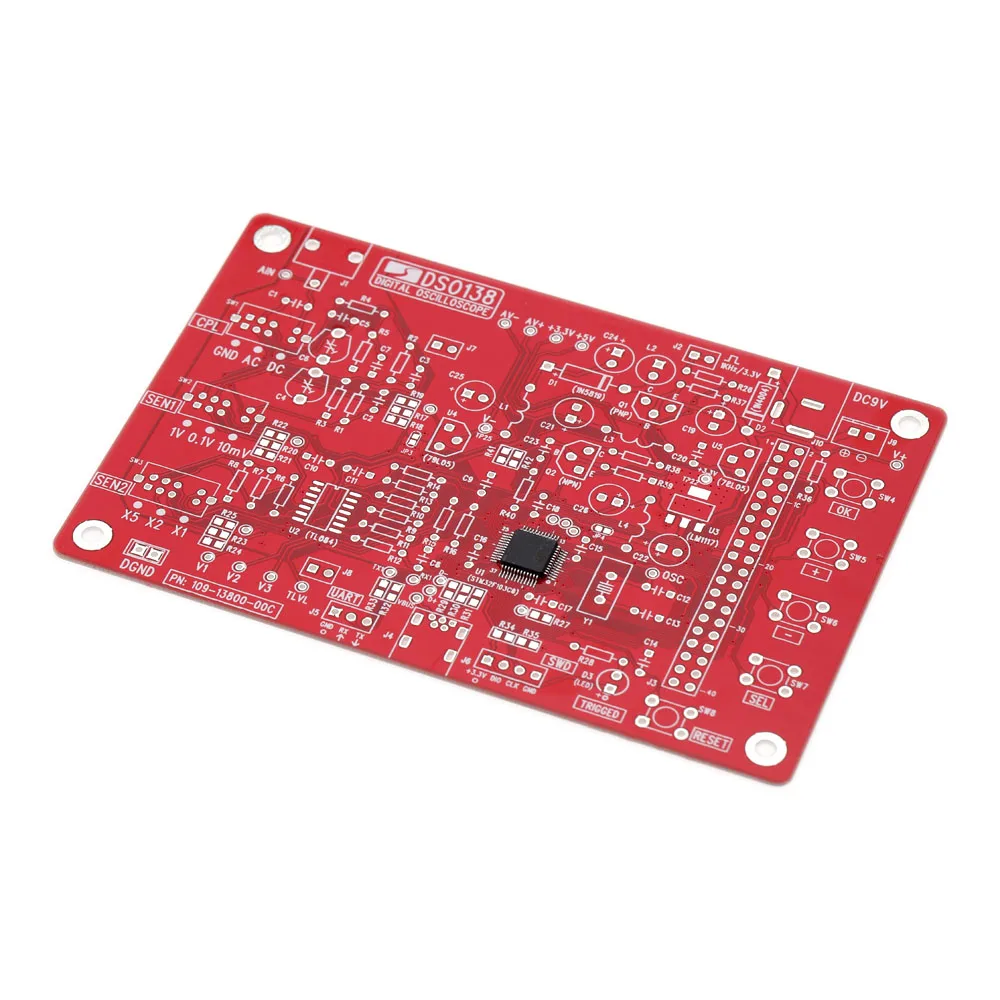

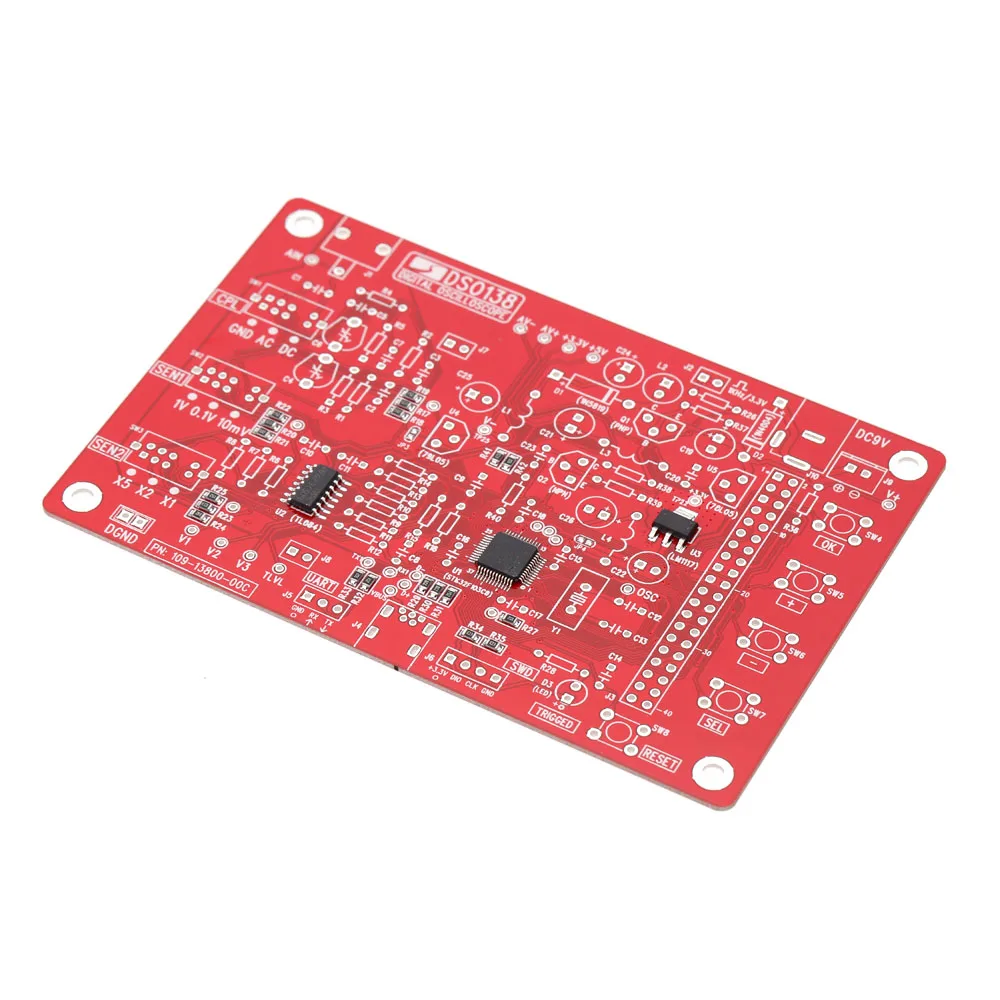

SMD был паян, больше подходит для начинающих электронных устройств.

Примечание:

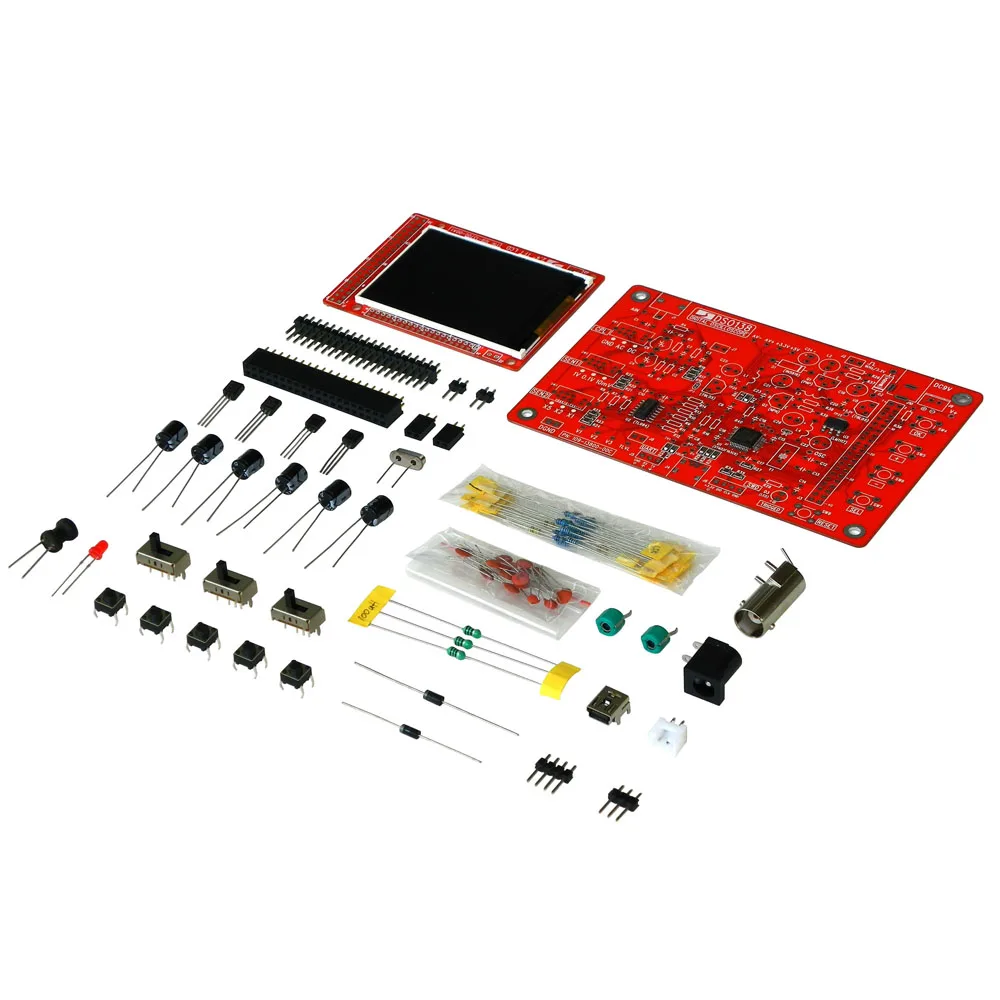

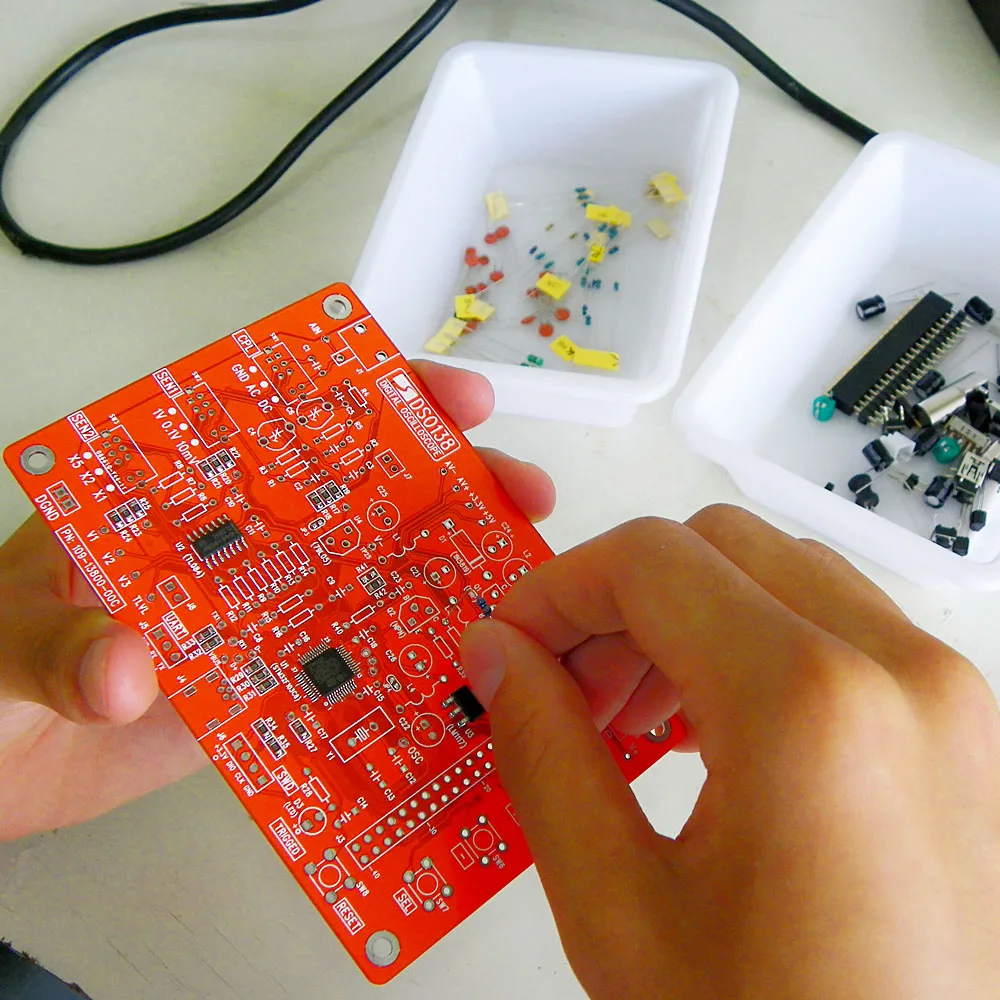

Один набор «сделай сам»-это все предметы, которые еще не спаяны, другой комплект был припаян SMD. Пожалуйста, выберите то, что вам нравится!

Технические характеристики:
Тип: комплект для самостоятельного изготовления/комплект для поверхностного монтажа (опционально)
Максимальная частота дискретизации в реальном времени: 1Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
Вход импеданс: 1MΩ
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC / AC / GND
Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
PCB Размеры: 117*76 мм/4,6 * 3in
Размер экрана: 52*40 мм/2*1,57 дюйма
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Посылка Вес: 119g/4,21 oz

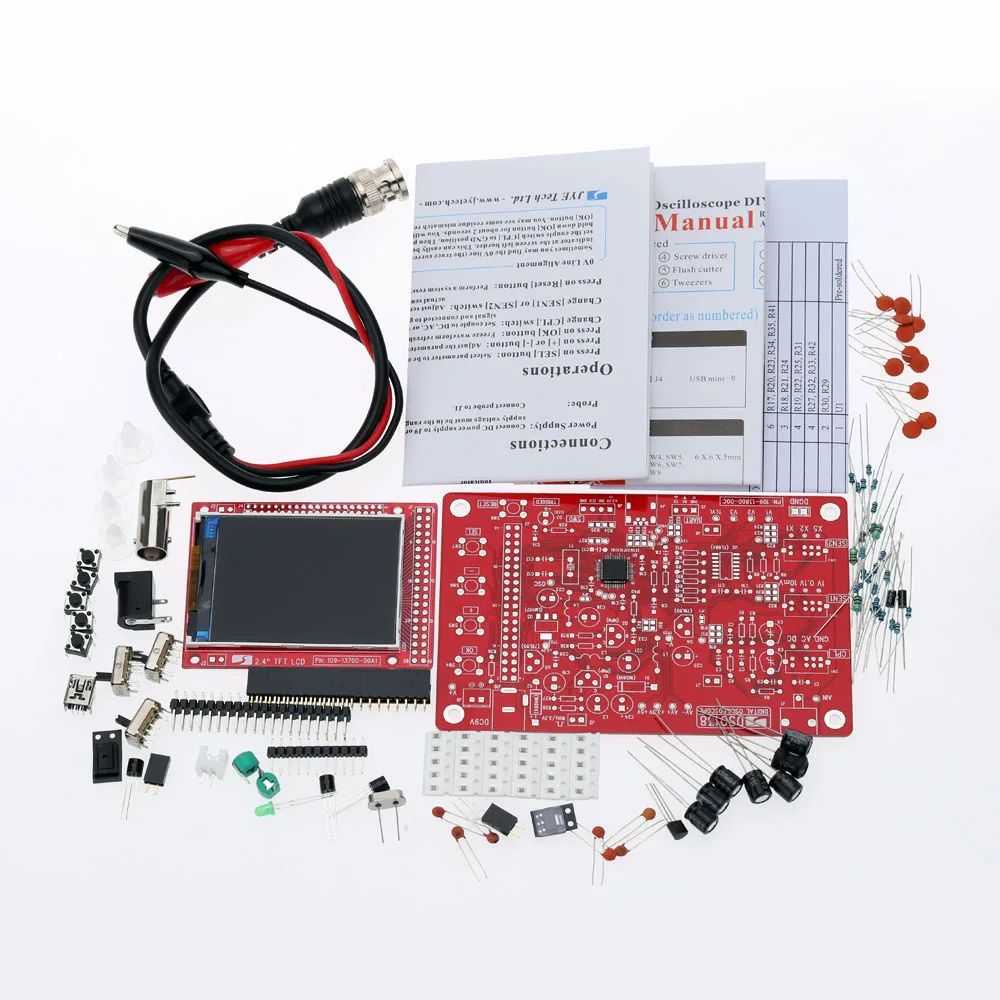

Посылка список:
1 * DSO138 DIY цифровой осциллограф комплект

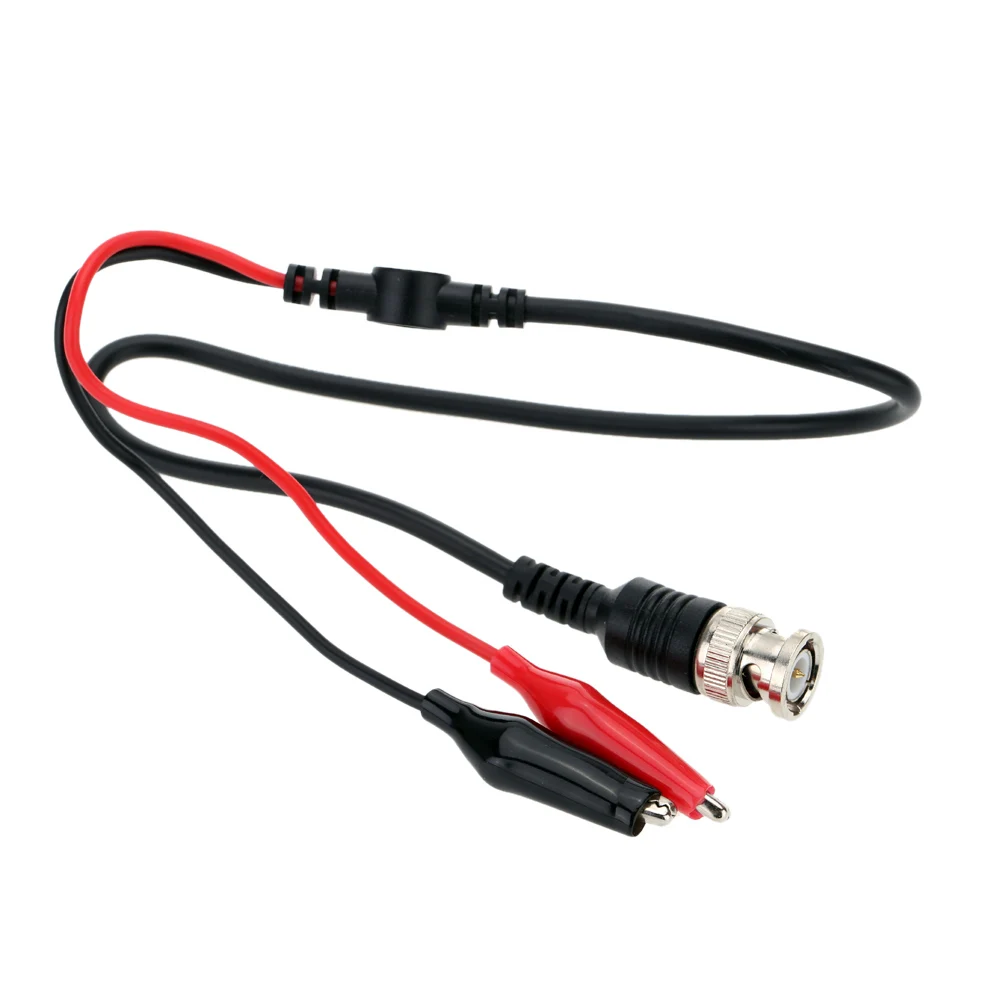

1 * зонд
3 * Руководство пользователя (на английском языке)
