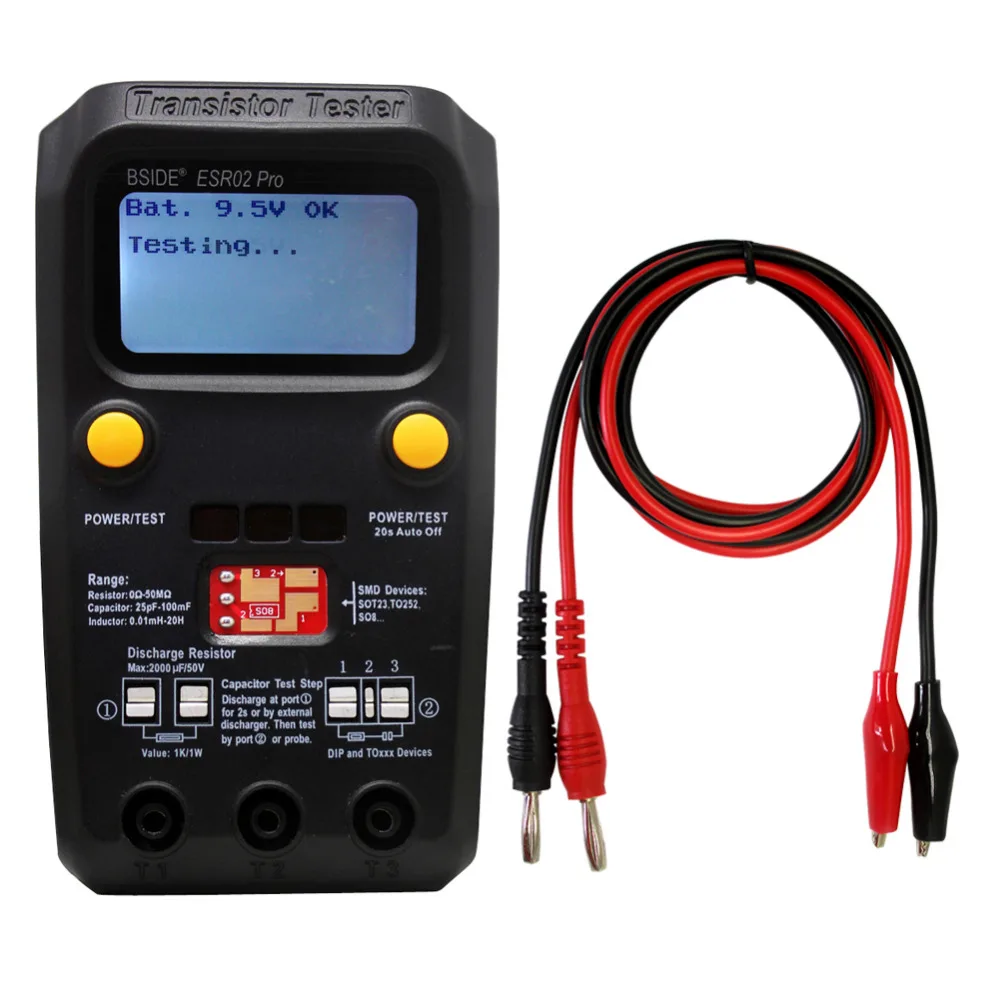

BSIDE ESR02 PRO Цифровой транзистор SMD компоненты тестер Диод Триод Емкость индуктивность мультиметр ESR Mete P1080

1. Описание продукта
Этот тестер представляет собой небольшой дизайн инструмента для инженеров, электронного обслуживания и фабрики.
Очень легко тестировать подключаемые и SMD устройства, также можно тестировать различные виды
Диодов, триодов, тиристоров, МОП-транзисторов; Возможность анализа типа устройства,
Полярность штифта, выход HFE, напряжение клапана, емкость соединения
Полевого транзистора.
2. Внимание
● Перед подключением к тестеру Обязательно выключайте конденсаторы!

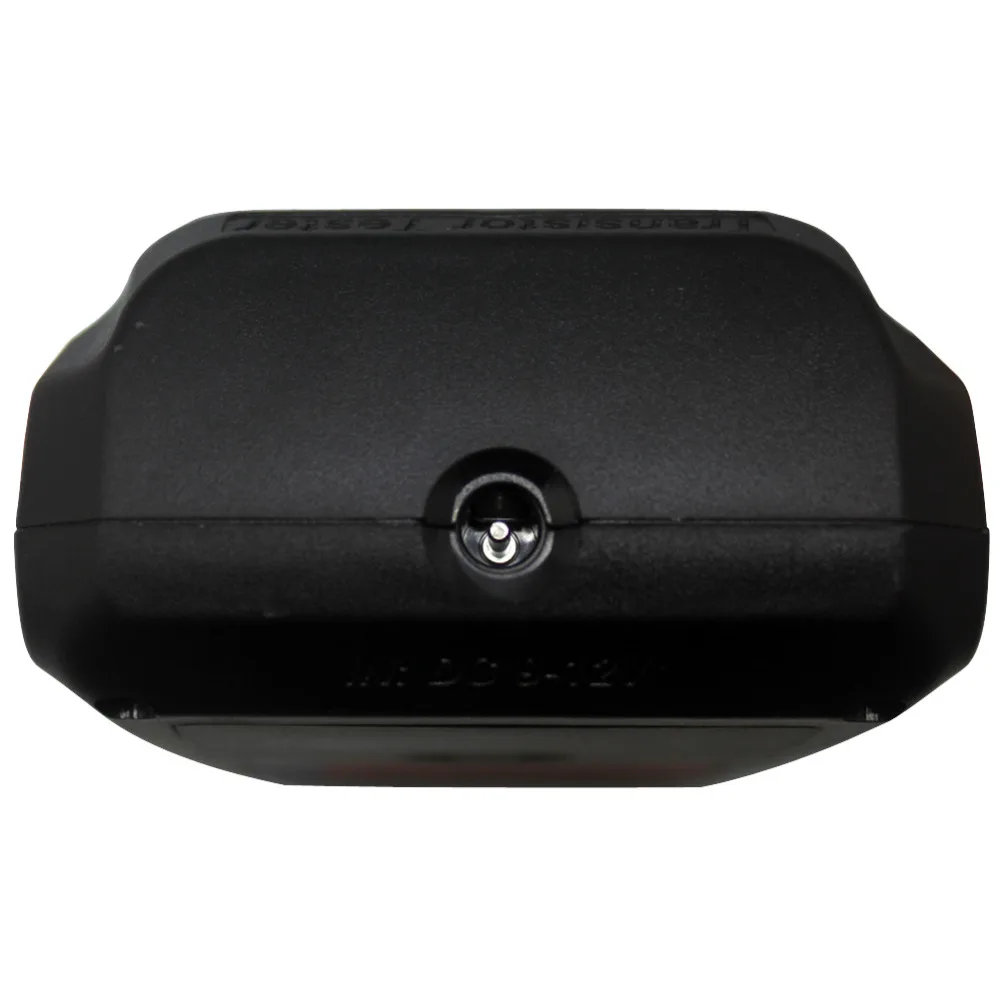

● При использовании источника постоянного тока, пожалуйста, выберите адаптер 9V-12V (включая 9V и
12V).

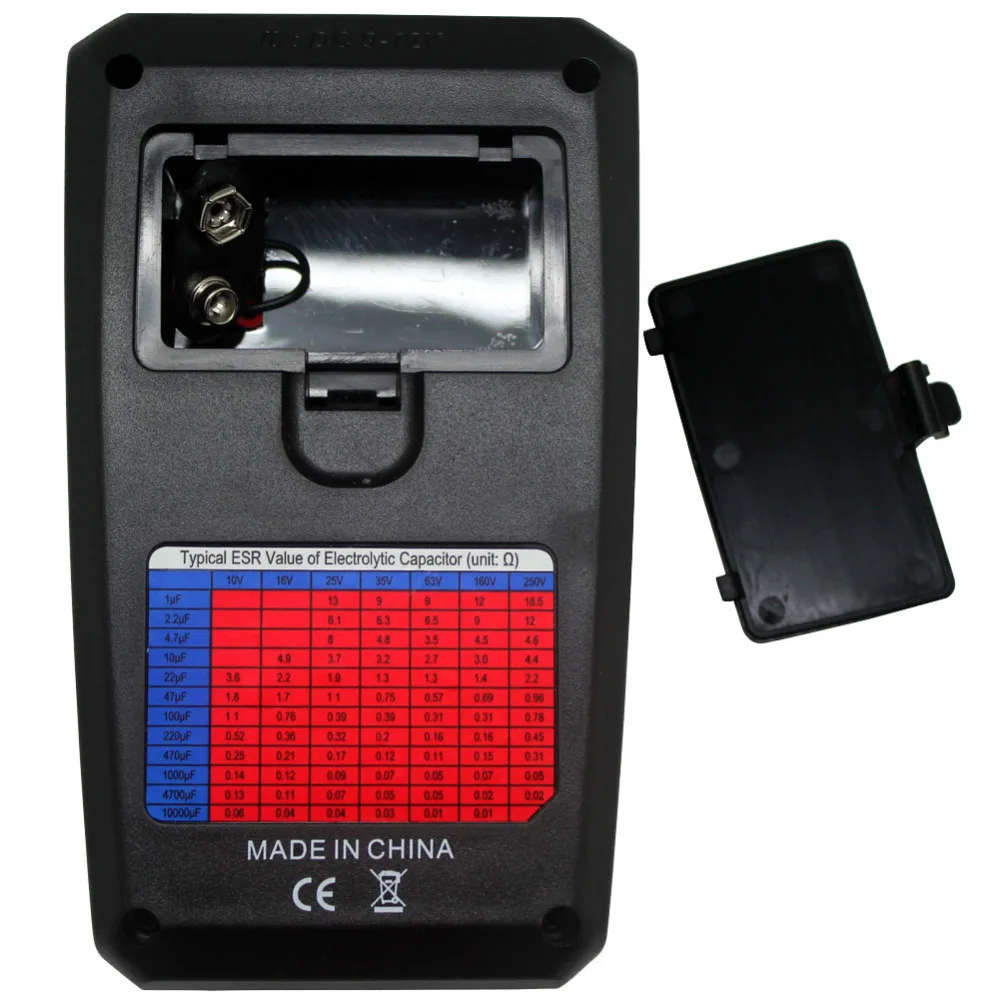

● Когда мощность аккумулятора составляет менее 6 в, замените новый.
3. Измерение параметров
Резистор: 0Ω-50MΩ Разрешение: 0.01Ω
Конденсатор: 25pF-100mF Разрешение: 1pF
Катушка индуктивности: 0,01 mH-20 ч Разрешение: 0.01mH
Конденсатор ESR: 2μF-50mF Разрешение: 0.01Ω
(ESR: эквивалентное сопротивление серии)
4. Применение введение
A. Включение питания: Перед использованием нажмите кнопку «Power/TEST», этот измерительный прибор 2
Кнопка «питание/Тест», функция такая же. Легко для левого и правого
Привычка рук к использованию.
B. Тест: нажмите кнопку «питание/Тест», чтобы начать тест. Независимо от последовательности контактов,
Этот счетчик распознает функцию и расположение штифта на экране.
C. Выключение питания: автоматическое выключение, если кнопка не работает в течение 20 секунд.

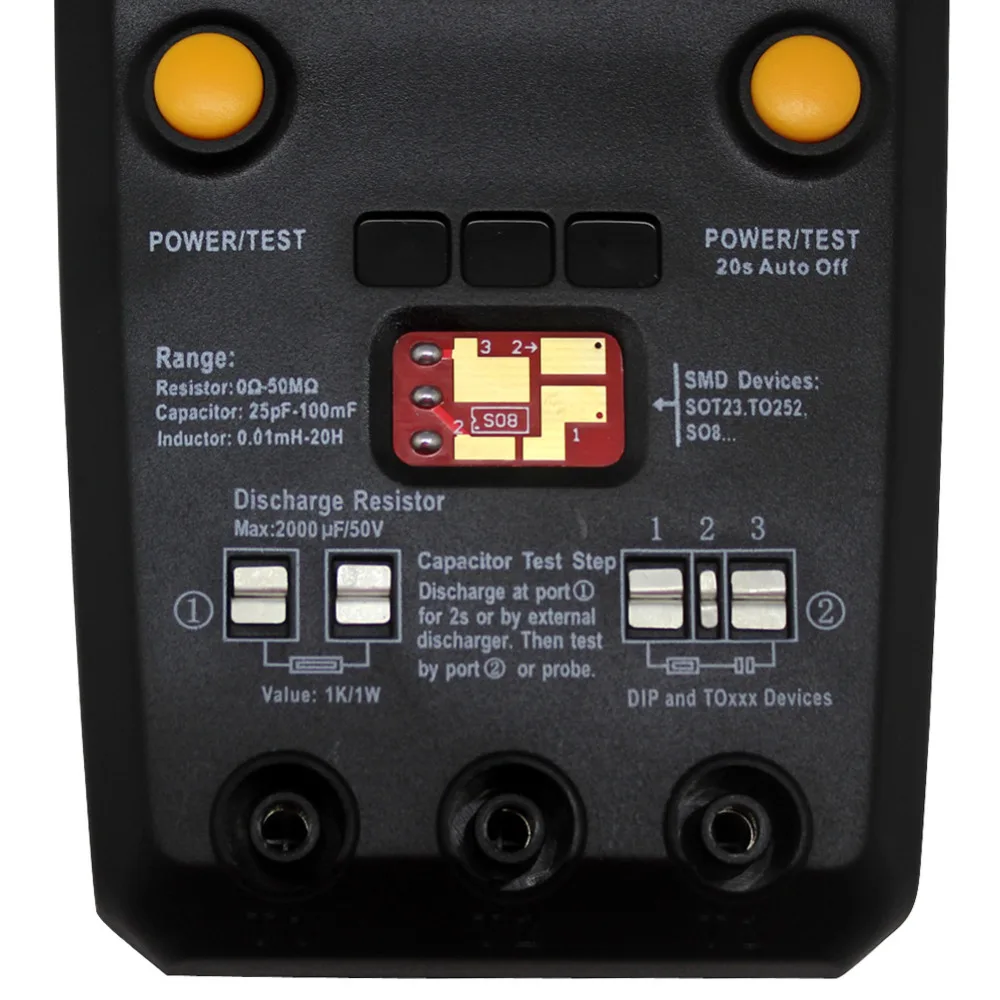

D. Тестовое гнездо: с 3 тестовыми гнездами, SMD гнездом, штепсельными устройствами и

Зонд разъем. Порт 1, 2, 3 каждой розетки одинаковые, они подключены
Внутренний.
E. Тест устройства SMD: тест через SMD гнездо или зонд. Во время использования SMD розетки,
Нанесите некоторое давление на устройство для лучшего подключения.

F. Электролитический конденсатор с алюминиевой крышкой, разрядка: Поддержка max 2000 мкФ/с алюминиевой крышкой, 50В разряд конденсатора
С внутренним резистором 1K/1W и разрядкой в течение 2 секунд по крайней мере.
Используйте Внешнее зарядное устройство, в то время как емкость выше.
Разрядка автономная функция, нет необходимости включать или нажимать кнопку.

G. Меню выбора: длинная кнопка нажатия (>0.5s) войдет в меню выбора для
Дополнительные функции. Короткая Кнопка нажмите, чтобы переключить различные функции, и долго
Кнопка (>0.5s) для входа в подменю.
● Выключение: нажмите на длинную кнопку, чтобы немедленно выключить питание.
● Транзистор: меню выбора выхода, проверка транзисторов.
● Частота: защищены.
● F-генератор: при нажатии кнопки можно выбрать различные частоты
Выход из T2 (Тестовый порт 2), и T1,T3 будет справочным gr-
Высота голенища. Частоты выбираются от 1 Гц до 2 МГц, амплитуда 5 В.
● 10-битная ШИМ: генерирует 7,8 кГц Частотный с выбираемым импульсом
Ширина на штифте T2. С помощью короткой кнопки нажмите (<0.5s) Пульс w-
Idth увеличен на 1%, с более длинной кнопкой нажатия (>0.5s, <1,3 s)
Ширина импульса увеличивается на 10%.
● C + ESR @ TP1:3: Это автономное измерение емкости с ESR
Измерение на тестовых контактах T1 и T3.
● Поворотный кодировщик: защищены.
● Selftest: Полная проверка с калибровкой.

● Контрастность: Контрастность для графического дисплея, выбирается из 33
До 55.
Примечание: в режиме выбора тестер автоматически отключится через 8 минут без каких-либо
Нажатием кнопки.

5. Функция Описание
● Автоматическое обнаружение биполярных транзисторов NPN и PNP, N-и PChannel
МОП, JFETs, диоды, двойные диоды, Тиристоры и Триаки.
● Измерение коэффициента усиления тока и порогового напряжения базового эмиттера
От биполярные транзисторы.
● Обнаружение защитного диода биполярных транзисторов и МОП-транзисторов.
● Измерение порогового напряжения ворот и значения емкости затвора MOSFETs.
● Диапазон измерения индуктивности составляет от 0,01 мгн до 20 ч, вне диапазона
Или если резистор выше 2,1kΩ будет показан на резисторе.
● Время тестирования составляет около двух секунд, только мощность или индуктивность измерения
Может вызвать более длительный период.
● Контейнер для небольших устройств предназначен для размещения компонентов небольшого размера.
● Разъем зонда поддерживает различные виды зондов.

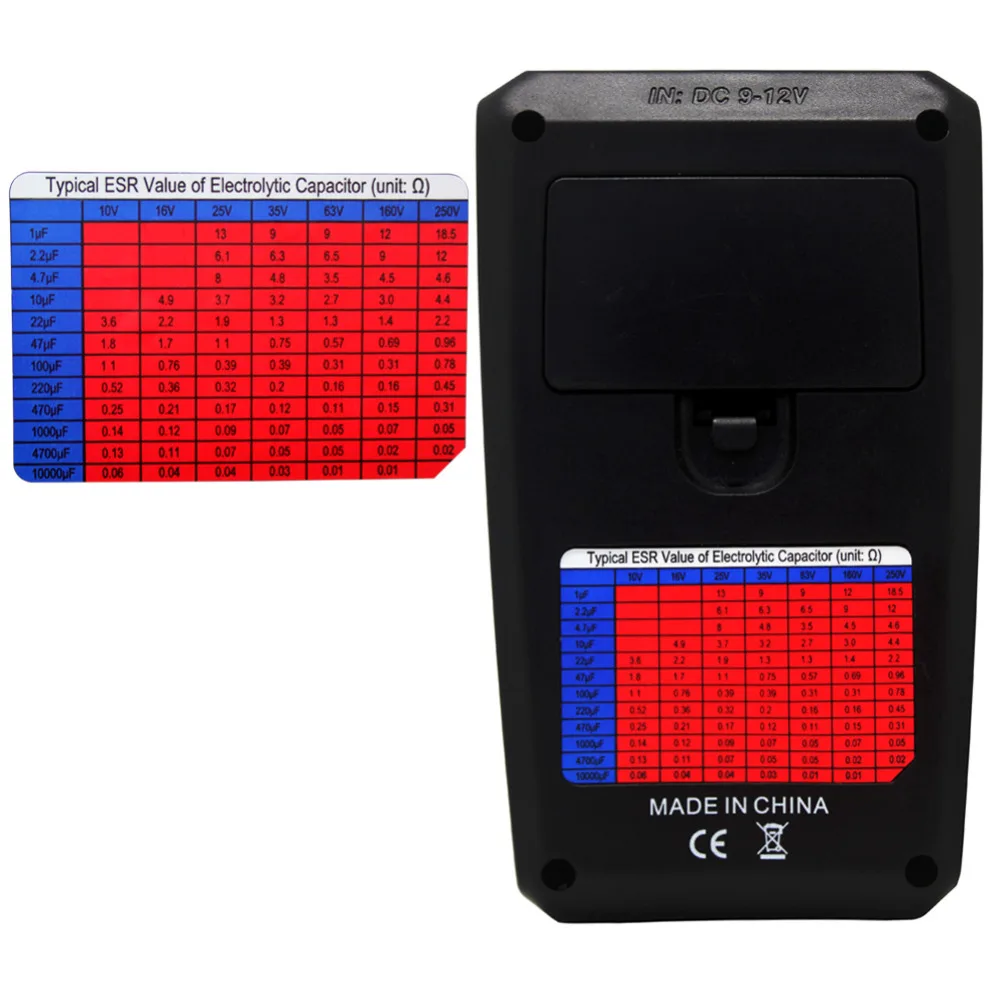

● С типичным ESR значением электролитического конденсатора на крышке, e-
Легко для пользователя, чтобы оценить качество обнаруженного конденсатора. ESR стол
Только для справки, используйте данные производителя в качестве стандарта.
5. Калибровки
● Короткий T1,T2,T3 к одному, затем нажмите кнопку.
● Когда ЖК-дисплей показывает «Selftest mode ..?», нажмите кнопку в течение 2 секунд, чтобы войти
Режим калибровки, в противном случае он перейдет в тестовый режим транзистора.
● Тестер автоматической калибровки до тех пор, пока ЖК-дисплей не покажет «изоляционные зонды!», затем отделить
T1,T2 и T3.
● Подождите несколько секунд, пока ЖК-дисплей не покажет «тестовый конец».
