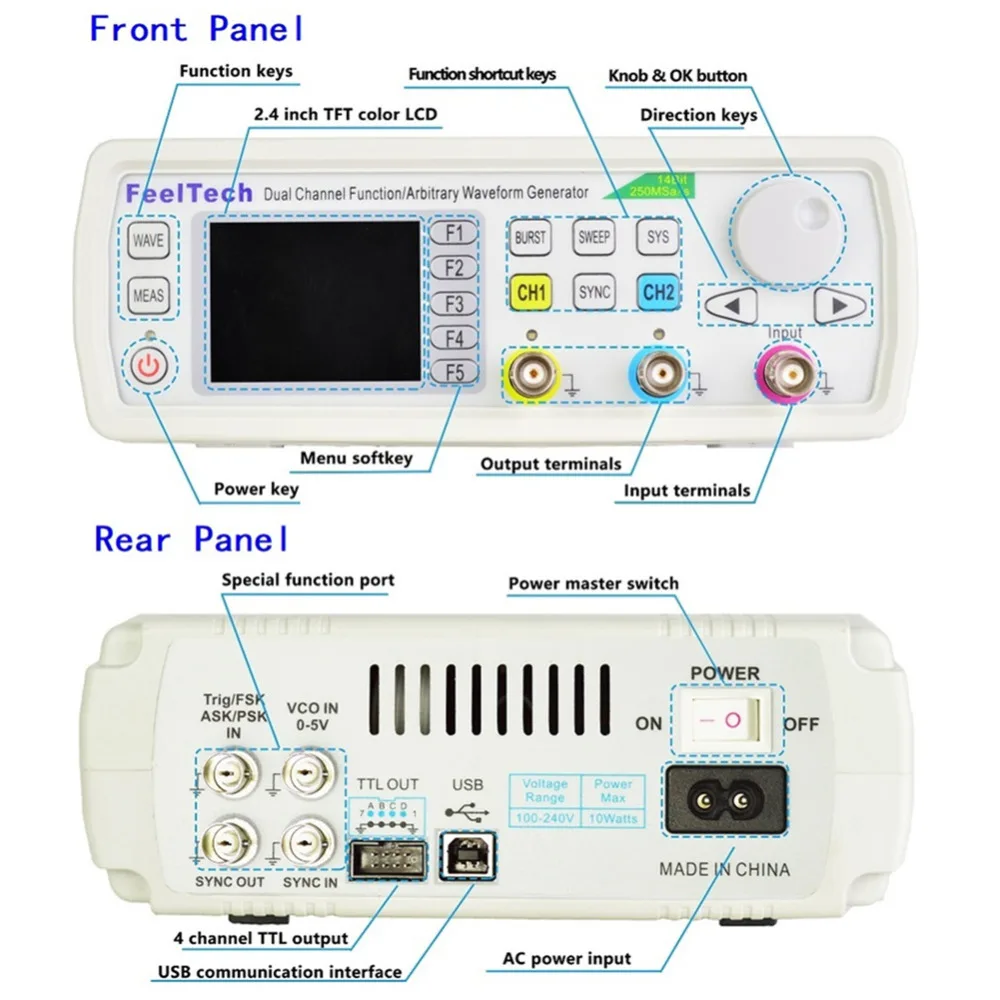

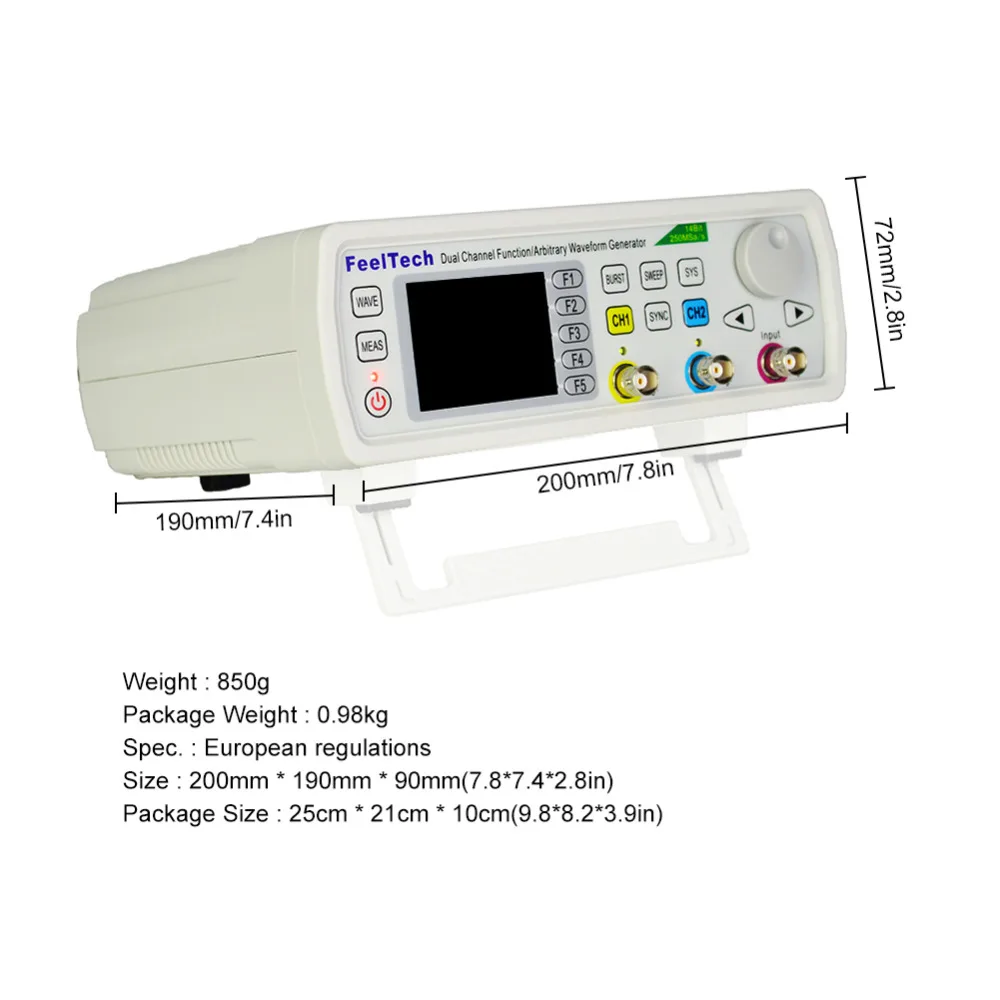

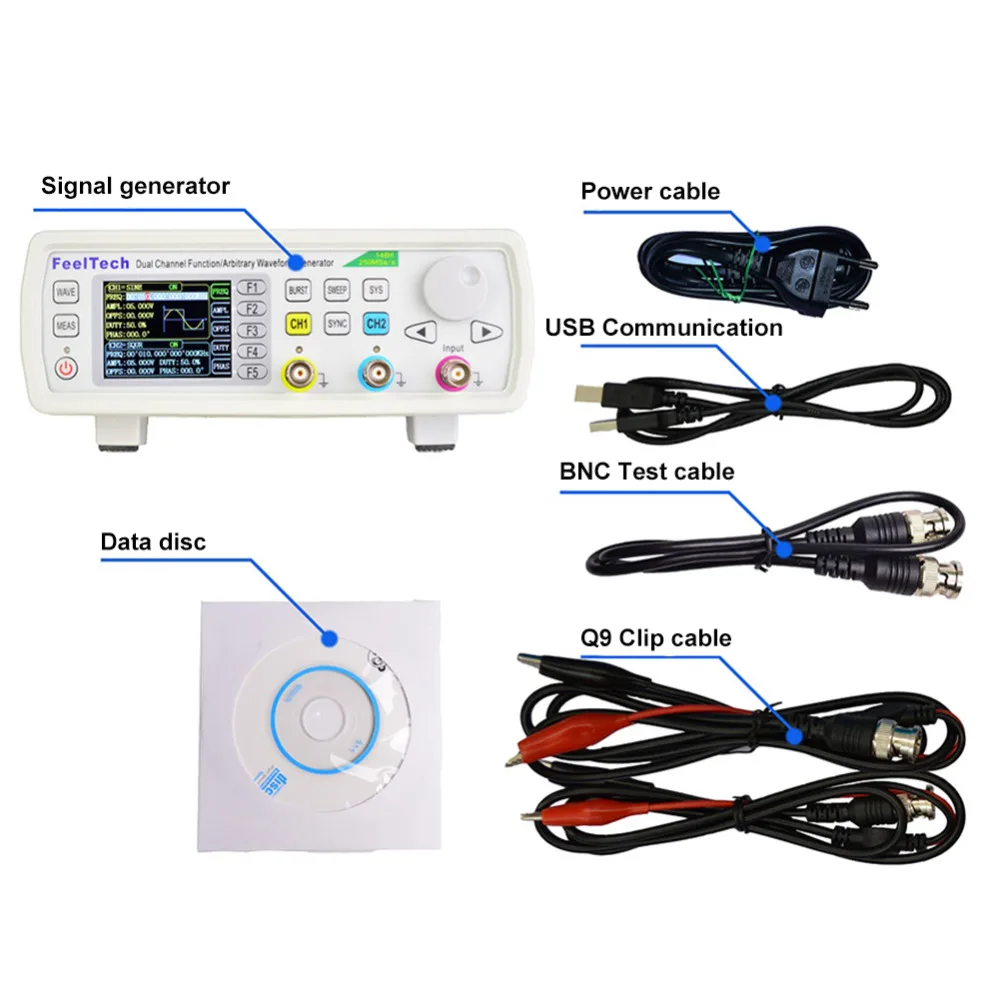

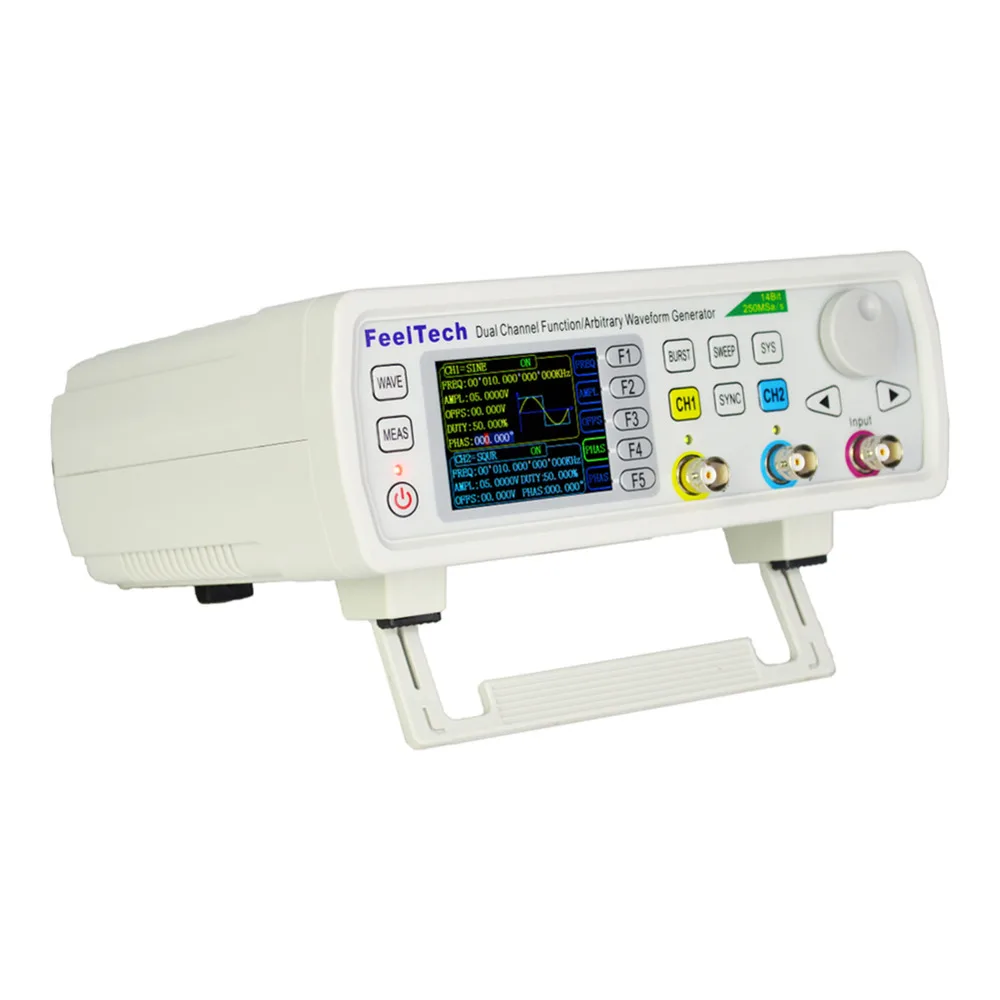

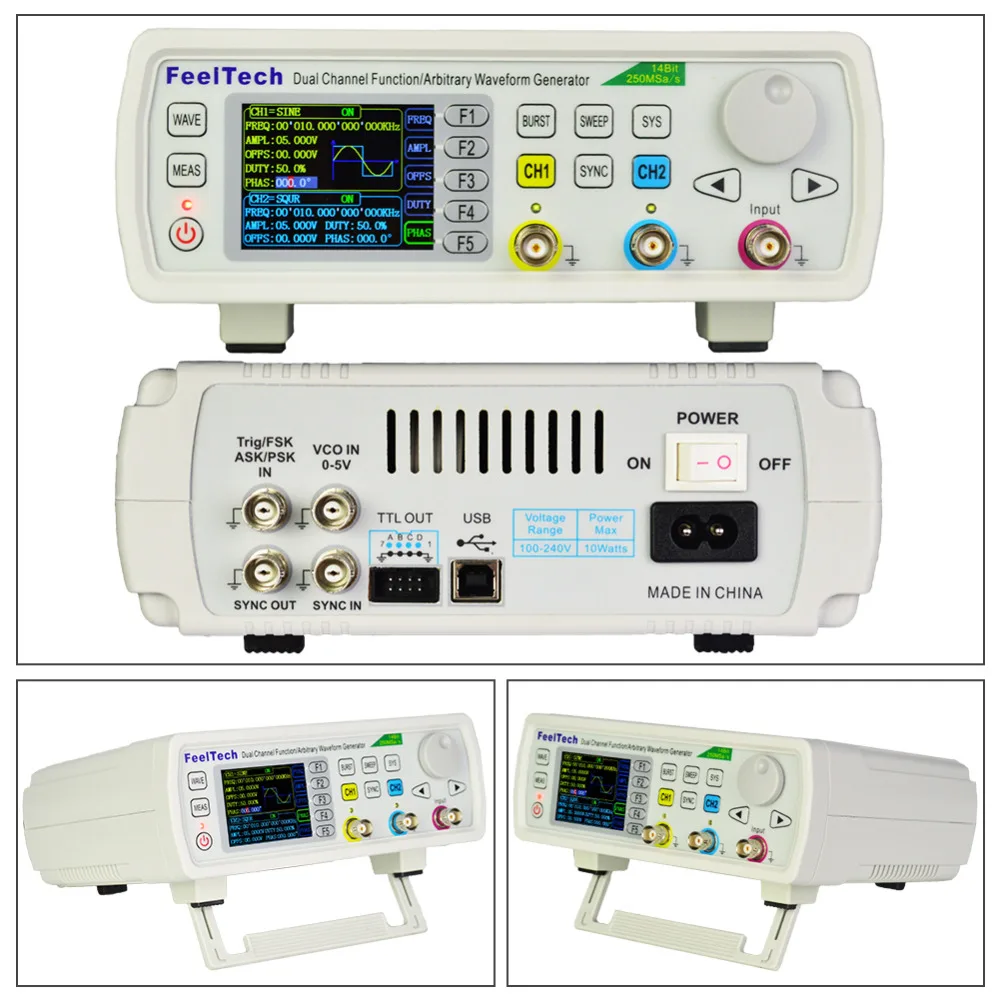

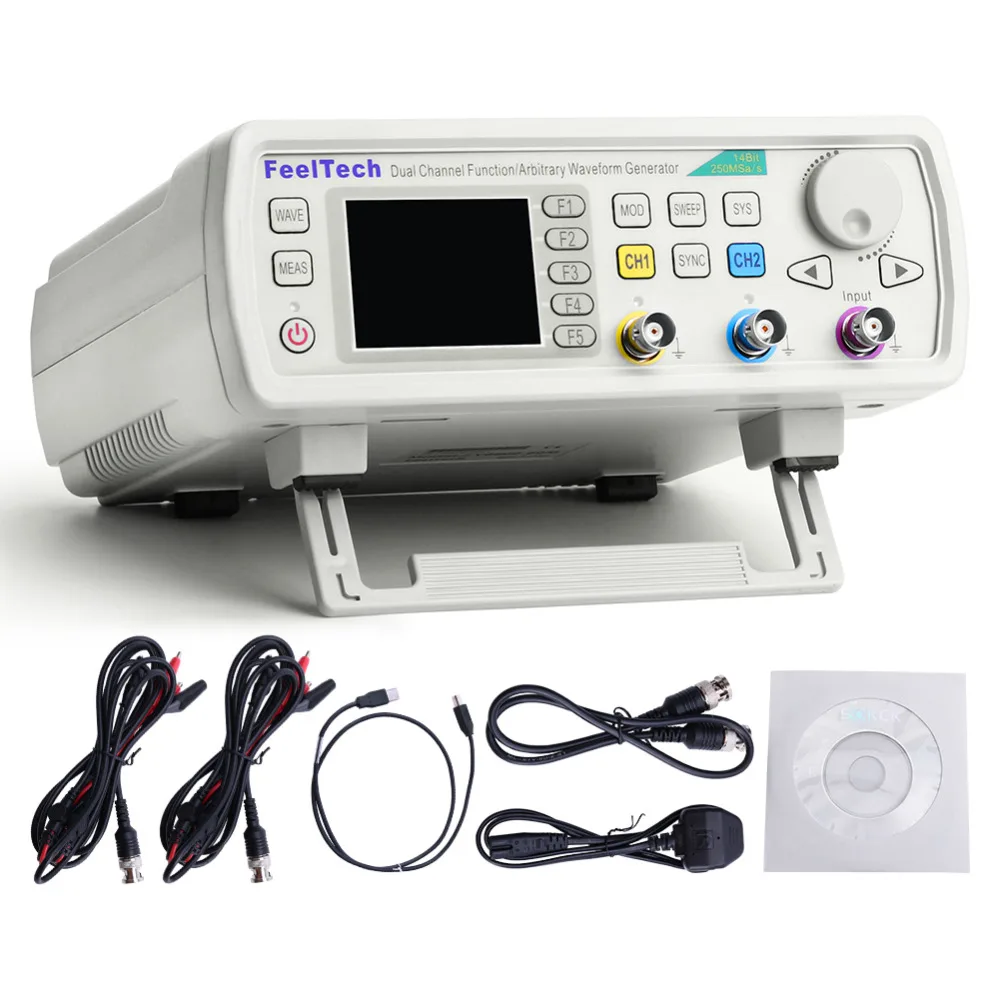

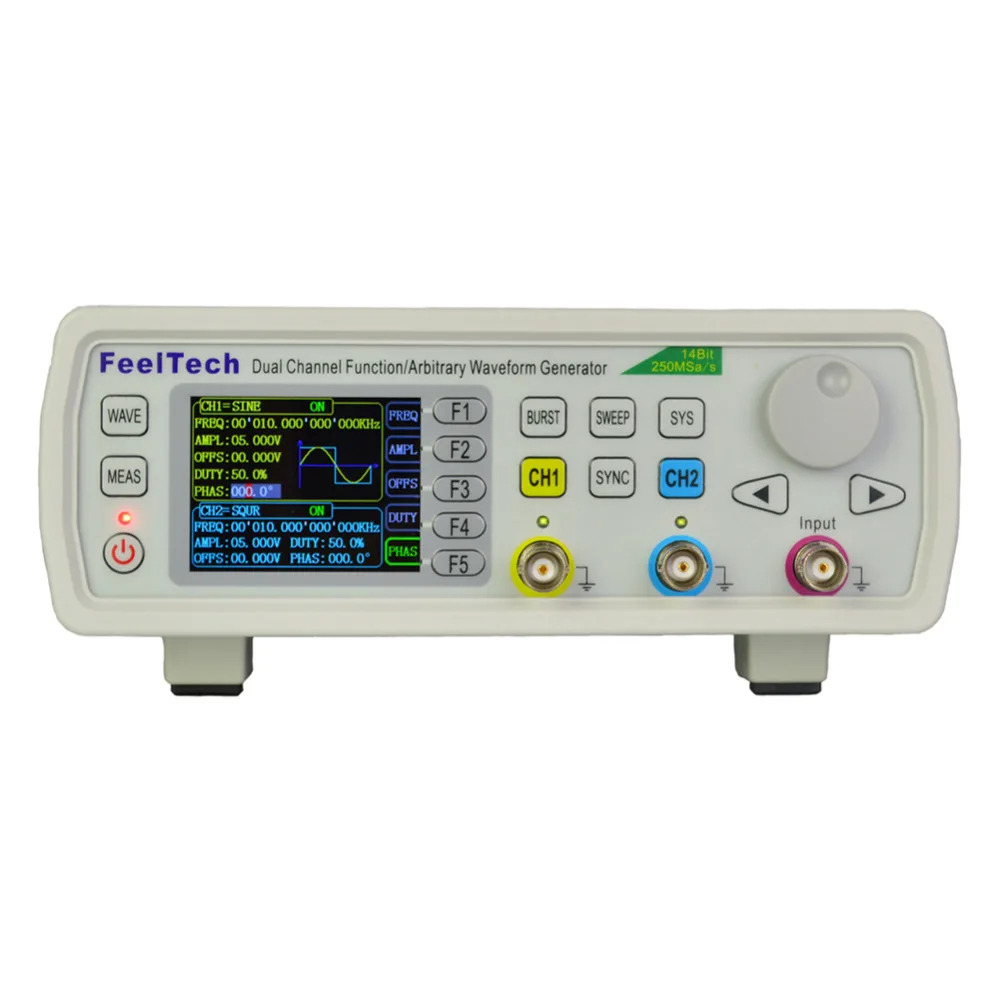

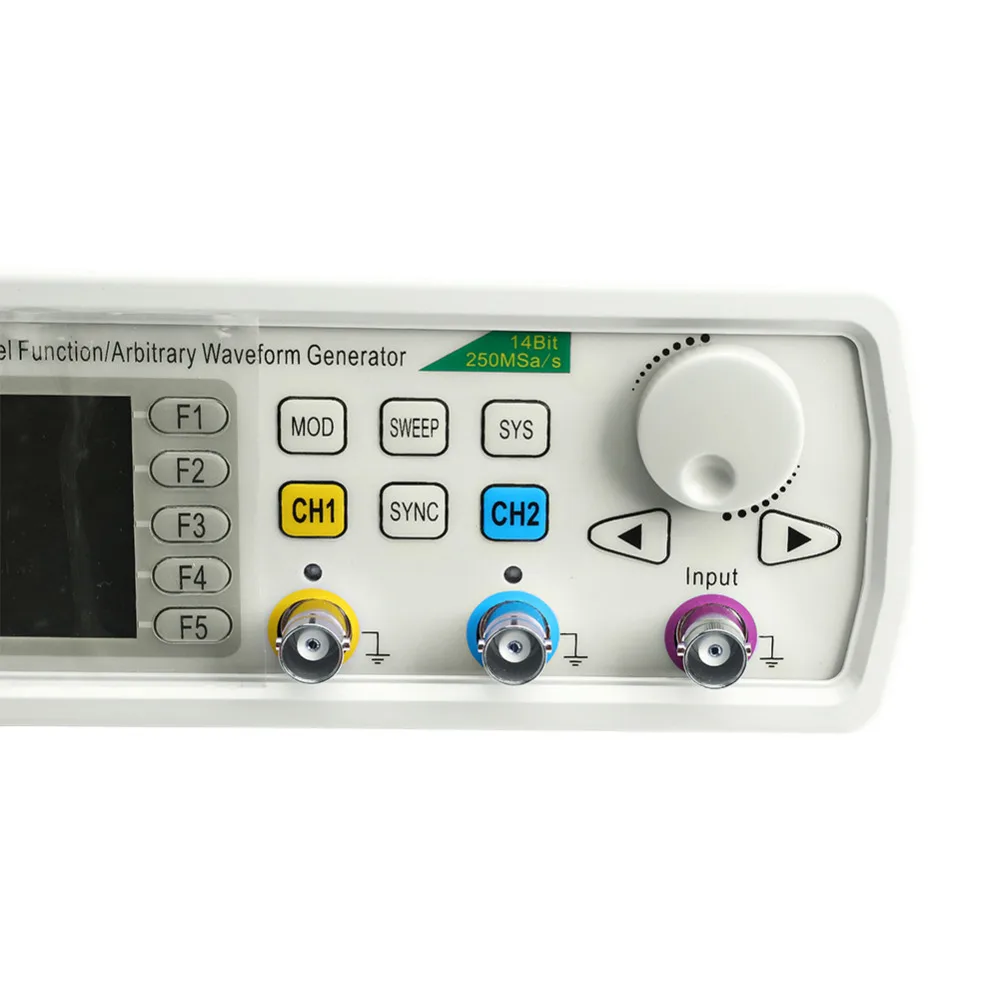

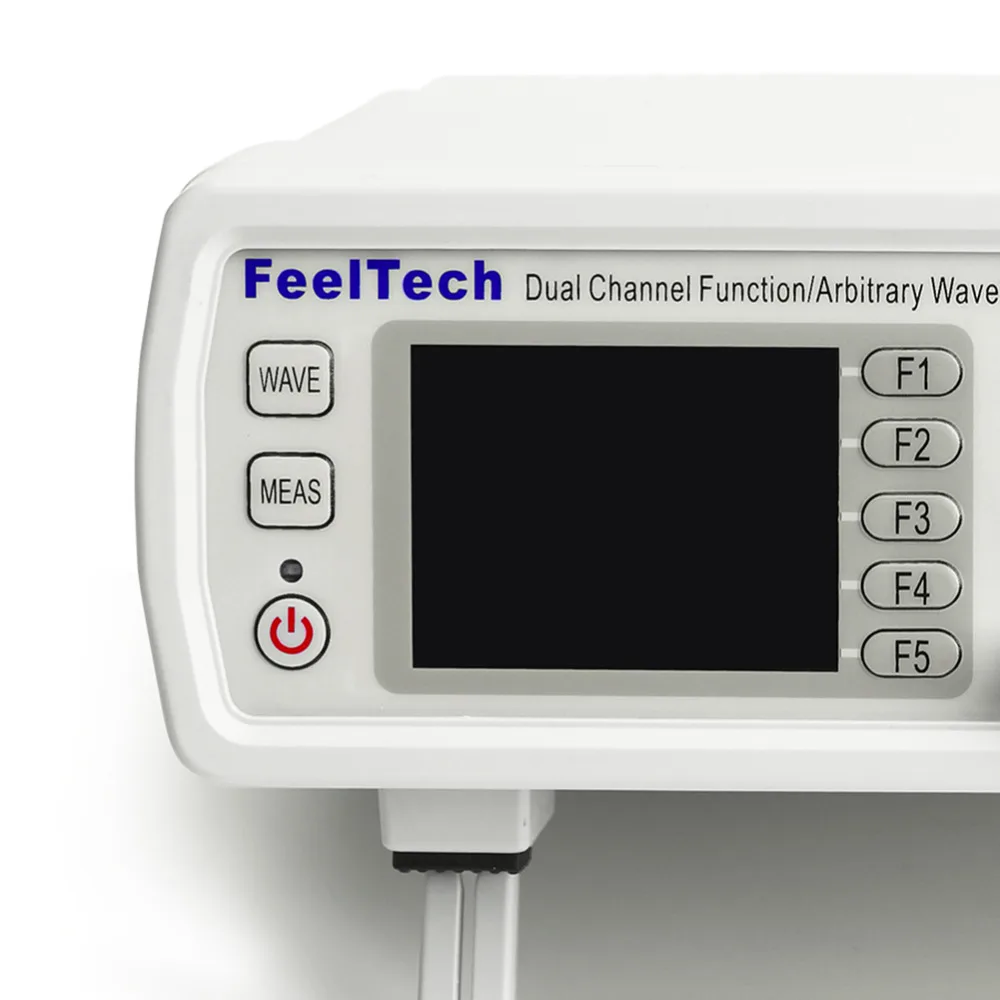

FY6600 серия 60 МГц цифровое управление двухканальный DDS функция генератор сигналов

60 МГц сигнальный генератор

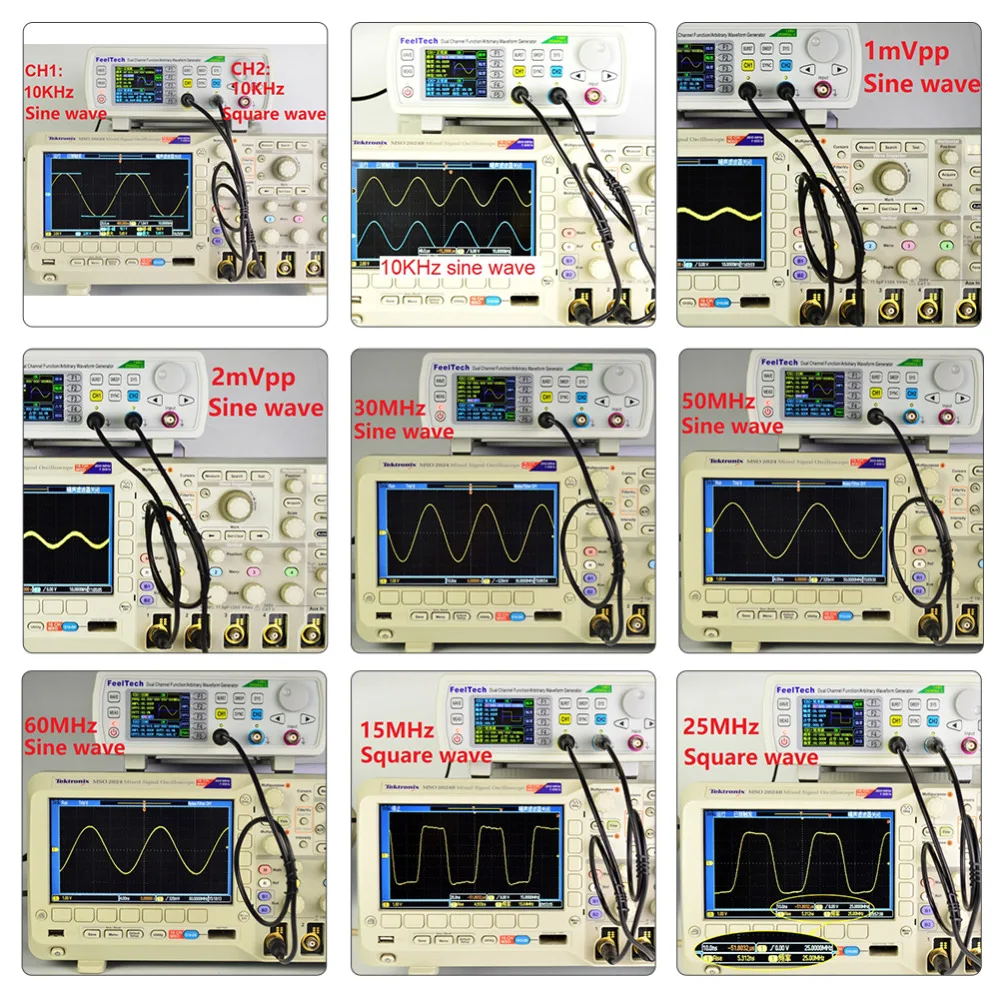

Диапазон синусоидальной волны

0 Гц ~ 60 МГц

Квадратная волна

0 Гц ~ 25 МГц

Треугольная волна

0 Гц ~ 10 МГц

Рампа

Импульсная волна

Произвольная форма волны

TTL/COMS

0 Гц ~ 20 МГц

Минимальная ширина импульса

20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns)

Минимальное разрешение

1μгц

Точность частоты

+/-20ppm

Стабильность частоты

+/-1ppm/3 часа

Параметры формы волны

Типы сигналов

Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, половина волны, полная волна, позитивный шаг, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора сигналов, определяемых клиентом

Длина волны

8192 точек * 14 бит

Частота дискретизации

250MSa/s

Вертикальное разрешение

14 бит

Синус

Гармоническое подавление

≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.5% (20 Гц ~ 20 кГц, 0dBm)

Квадратный

Время подъема/падения

≤ 7 НС (VPP<5 В)

Overshoot

≤ 5%

Рабочий цикл

0.01% ~ 99.99% (разрешение 0.01%)

Пилообразная волна

Линейность

> 99% (0,01 Гц ~ 10 кГц)

Выходные параметры

Амплитуда (VPP)

Частота вращения ≤ 10 МГц

10 МГц <частота ≤ 20 МГц

Частота> 20 МГц

1mVpp ~ 20Vpp

1mVpp ~ 10Vpp

1mVpp ~ 5Vpp

Разрешение

1МВ

Амплитудная стабильность

+/-0.5%/5 часов

Амплитудная плоскостность

+/-2.5%(<10 МГц); +/-5%(>10 МГц)

Сигнал на выходе

Сопротивление

50 Ом +/-10% (Типичный)

Защита

Все каналы могут работать в течение 60 с при нагрузке короткого замыкания

Смещение постоянного тока

Диапазон смещения

Частота частот ≤ 20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 В

Офсетное разрешение

1МВ

Параметры фазы

Диапазон фаз

0 ~ 359,99 °

Разрешение фазы

0,01 °

TTL выход

Амплитуда уровня TTL

> 3Vpp

Вентилятор

> 8 TTL нагрузка

Время подъема/падения

≤ 10 нс

Выход COMS

Низкий электрический уровень

<0,3 в

Высокий Электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 18 нс

Функция счетчика частоты

Измерительные предметы

Частота, период, положительная/отрицательная ширина импульса, рабочий цикл

Диапазон входного напряжения

2Vpp ~ 20Vpp

Измеритель частоты

Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 класса (1S, 10S, 100S) регулируется

Функция счетчика

Диапазон подсчета

0 ~ 4294967295

Режим соединения

2 вида режимов соединения: DC и AC

Режим подсчета

Ручная работа

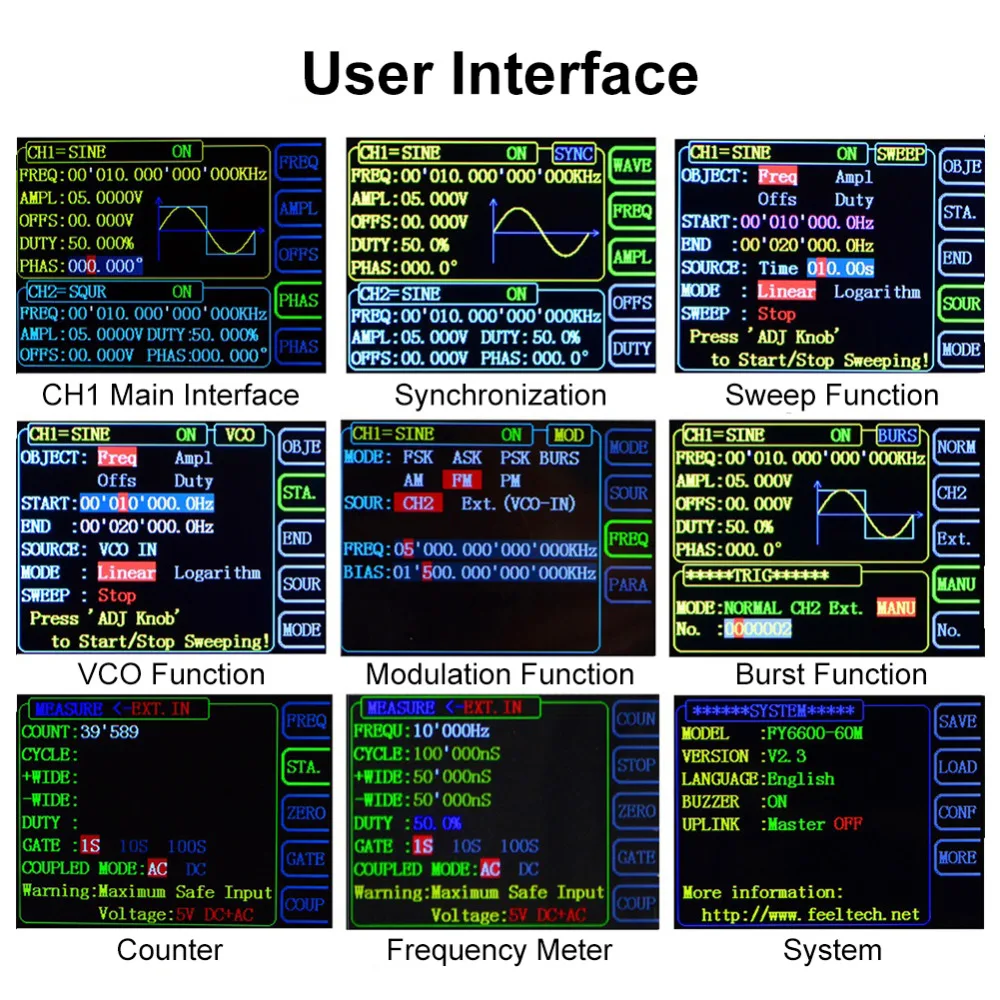

Функция развертки

Несущая Форма волны

Синус, квадрат, пандус, произвольный (за исключением постоянного тока)

Тип развертки

Линейная развертка или логарифм развертка

Направление развертки

Вперед, назад и круглый ход

Время подметания

0,01 s-999,99 s/шаг

Развертки объектов

Частота, амплитуда, смещение, рабочий цикл

Диапазон установки

Пусковое положение и положение отделки могут быть установлены произвольно

Диапазон развертки

Определяется параметрами

Функция VCO (выход управления напряжением)

Диапазон модуляции сигнала на вход

0 ~ 5 В

Частотный диапазон сигнала VCO

0-1000 Гц

Объект управления VCO

Частота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением

Специальная функция VCO

Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом

Функция модуляции

Тип модуляции

AM, FM, PM, ASK, FSK, PSK

Несущая Форма волны

Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)
