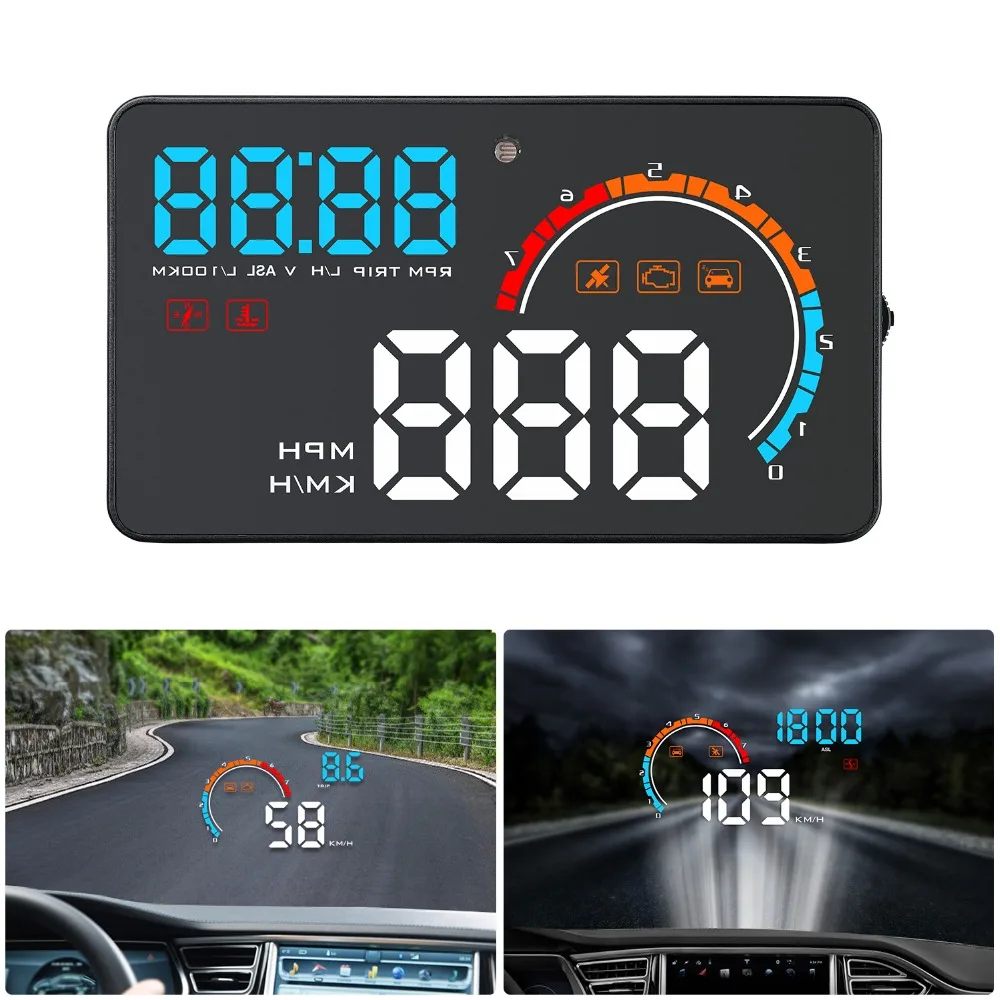

4 дюйма OBD2 + gps HUD Автомобиль BOD2 Head Up Дисплей проектор на лобовое стекло Скорость

4 дюйма OBD2 + gps HUD Автомобиль BOD2 Head Up Дисплей проектор на лобовое стекло Скорость

Введение

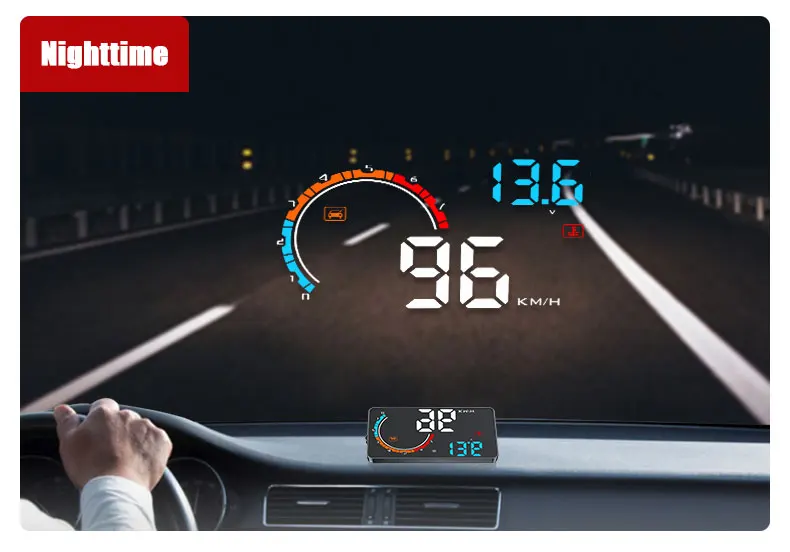

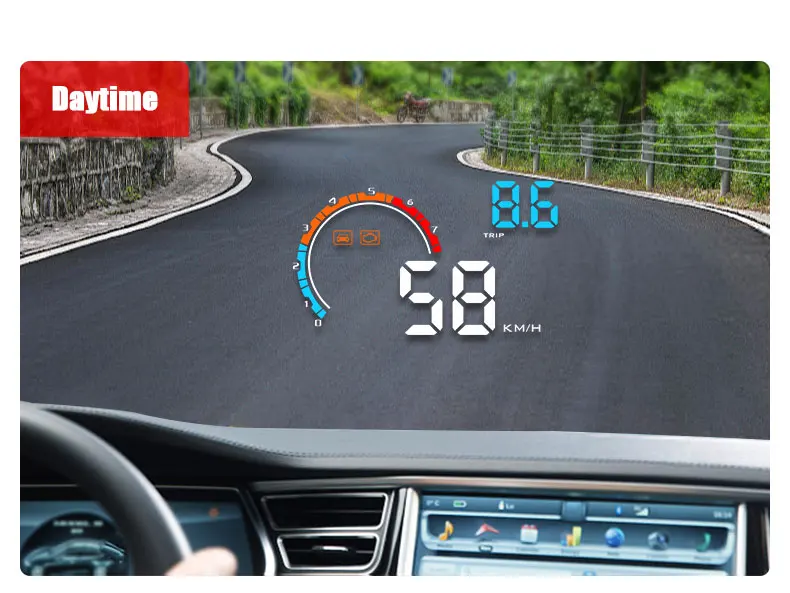

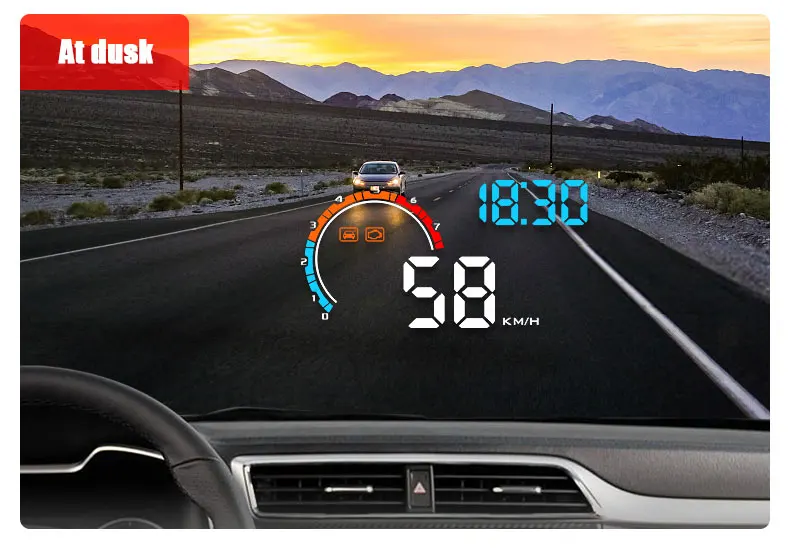

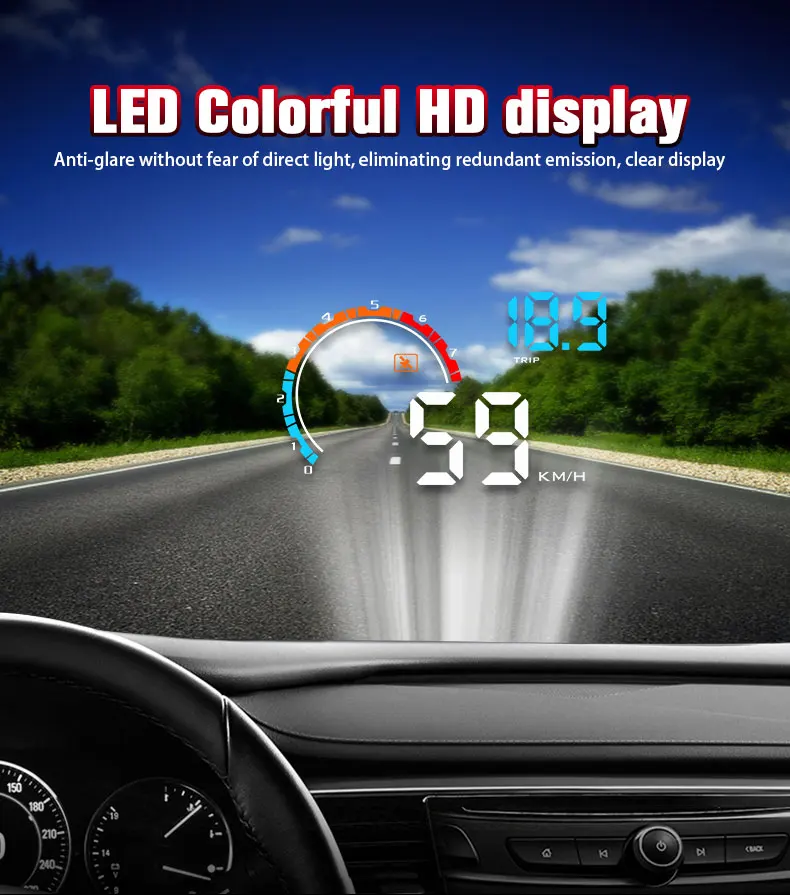

HUD short для дисплея Head-up. Он отображает данные вождения на переднем лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение и т. д. на переднем стекле автомобиля; избегая водителей небезопасно из-за просмотра инструмента во время вождения. Водители могут мгновенно прочитать информацию о вождении и всегда могут сохранить лучшее состояние на пути с HUD.

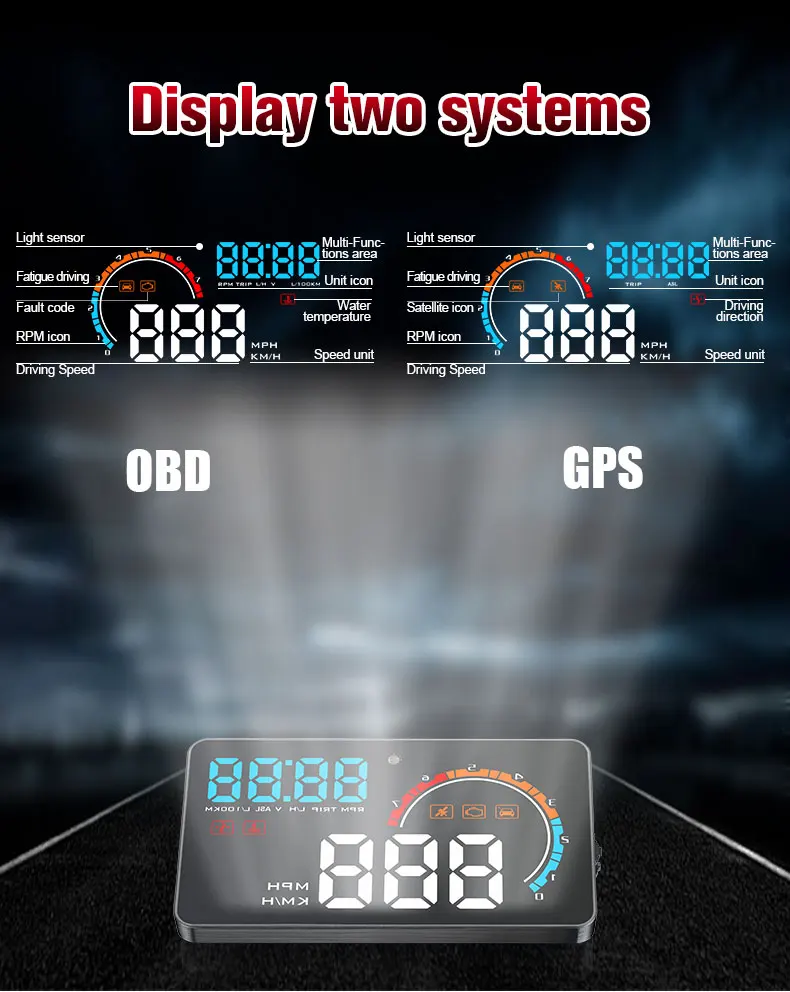

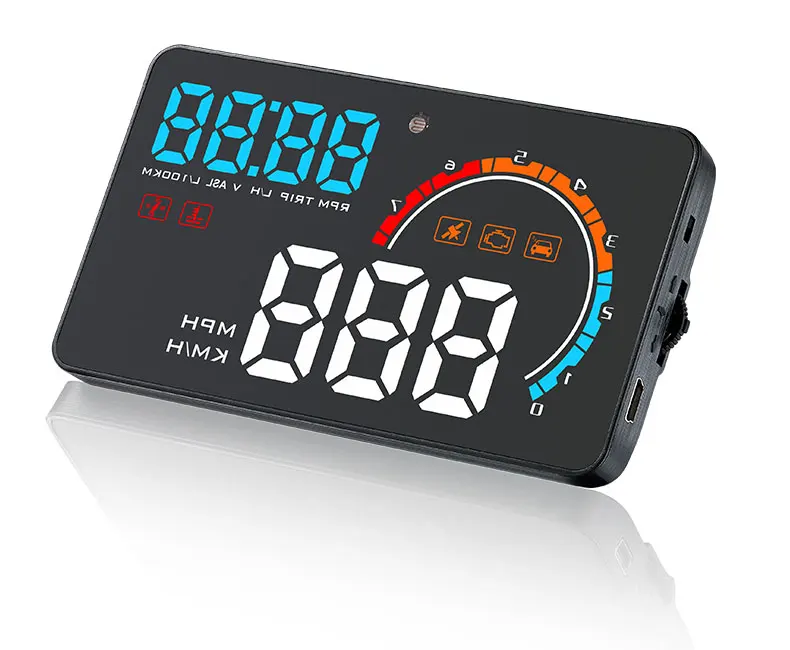

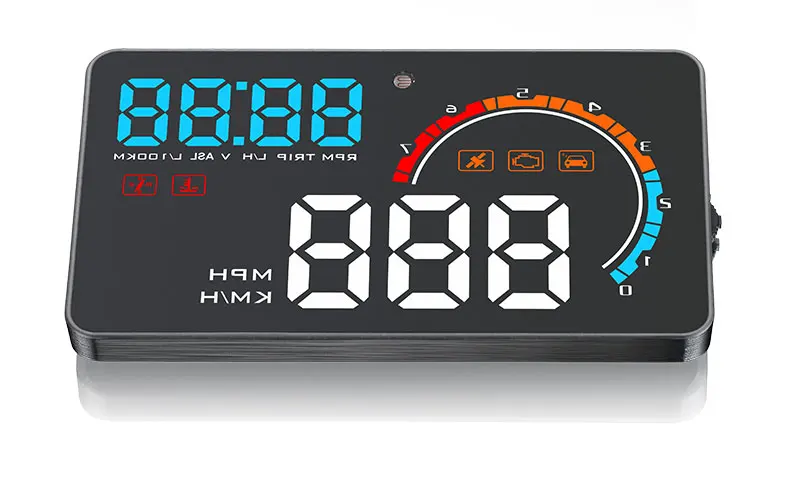

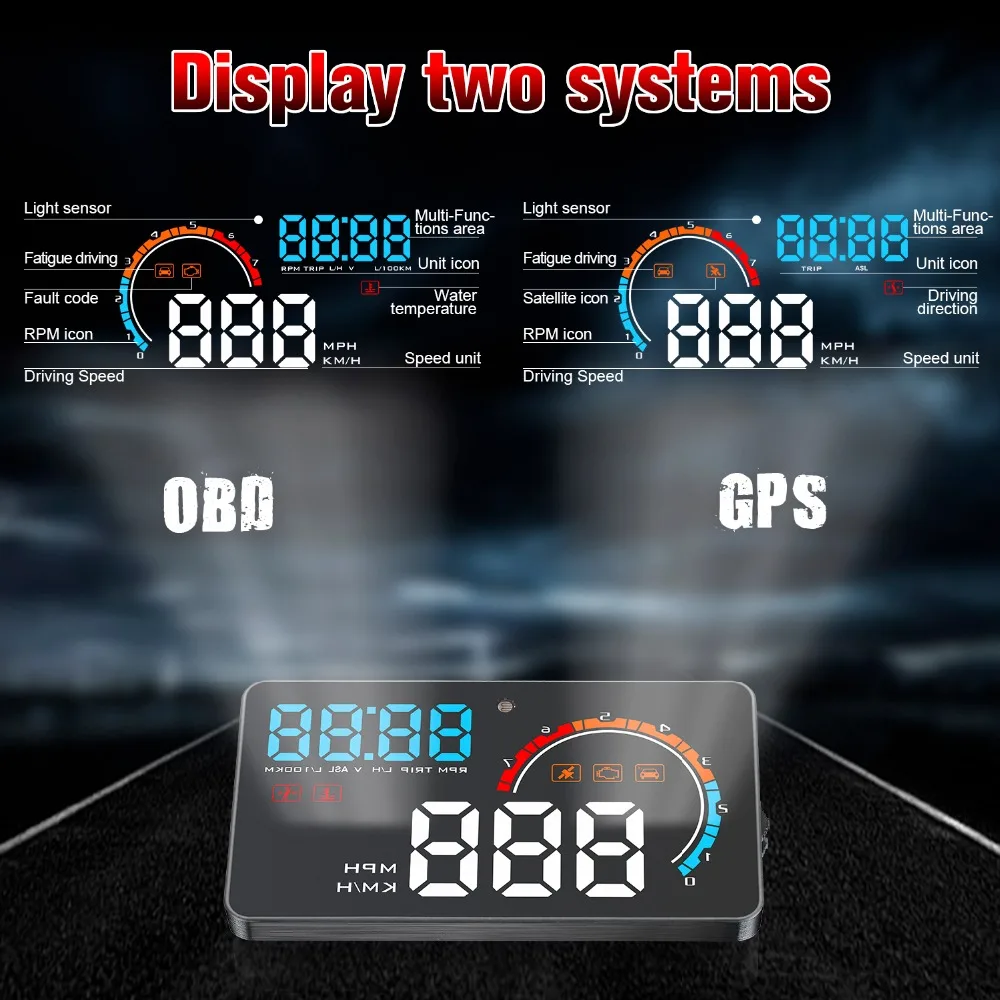

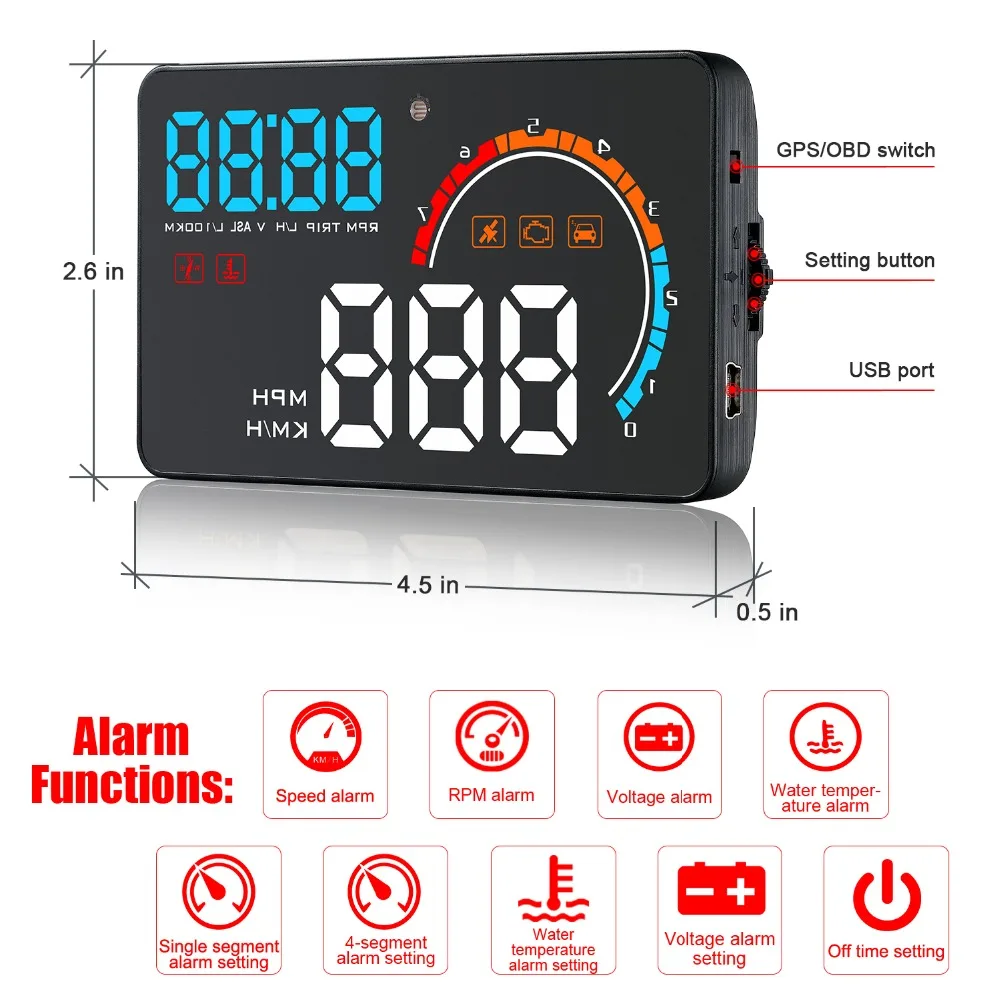

HUD Дисплей функции

1. Датчик света: автоматическая регулировка яркости в зависимости от окружающей среды

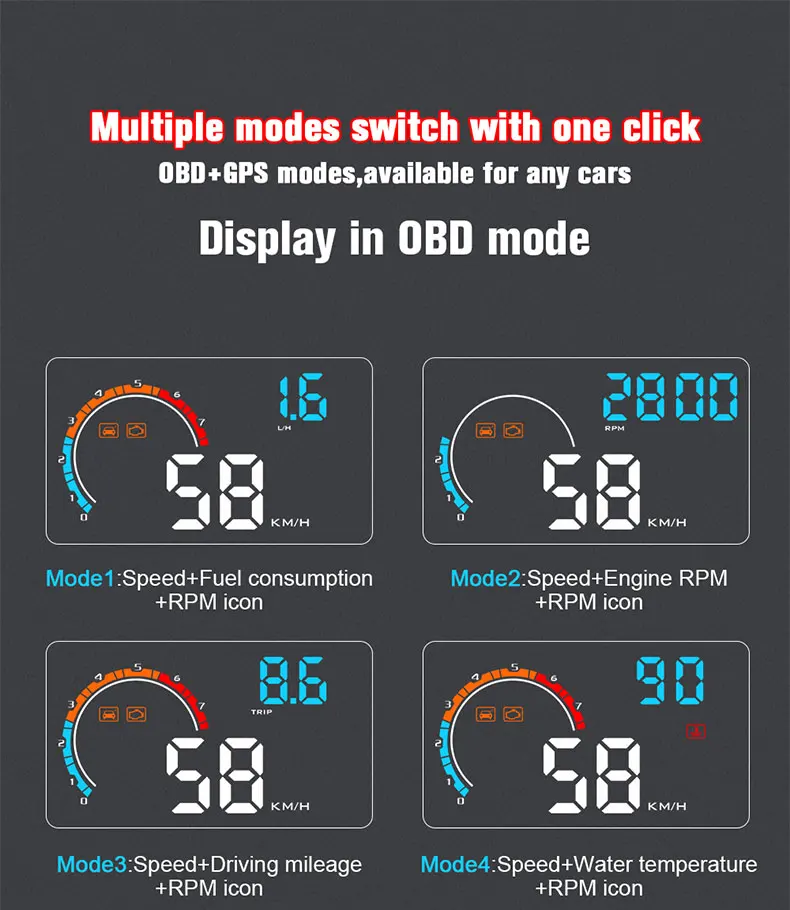

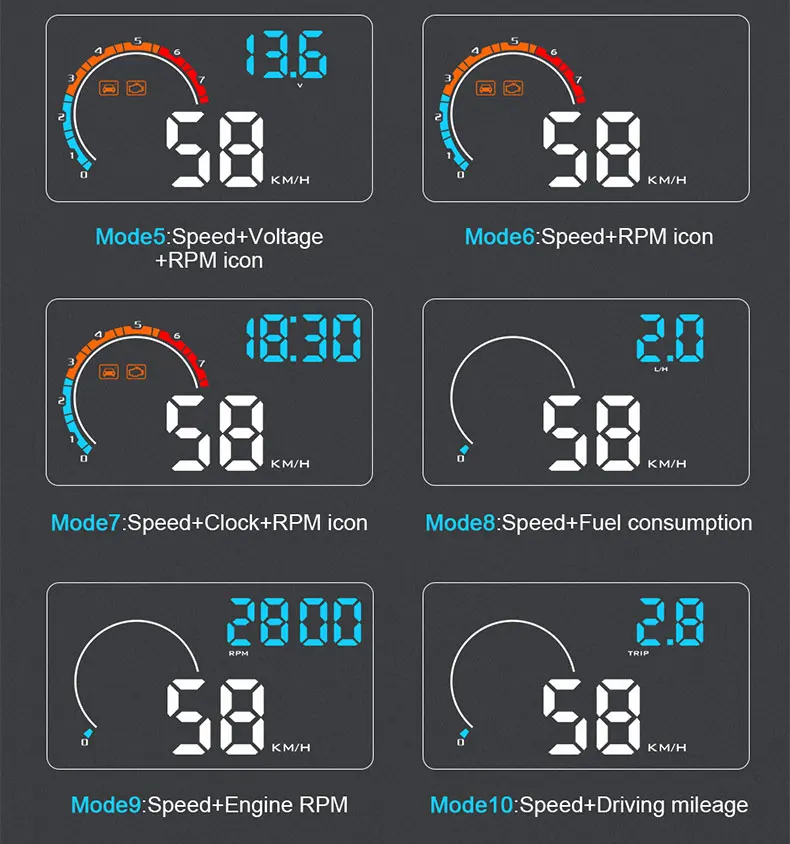

2. Блок функций: RPM = скорость двигателя, Trip = расстояние поездки, L/H = мгновенный расход топлива, V = напряжение батареи, ASL = высота, L/100 км = 100 км мгновенный расход топлива

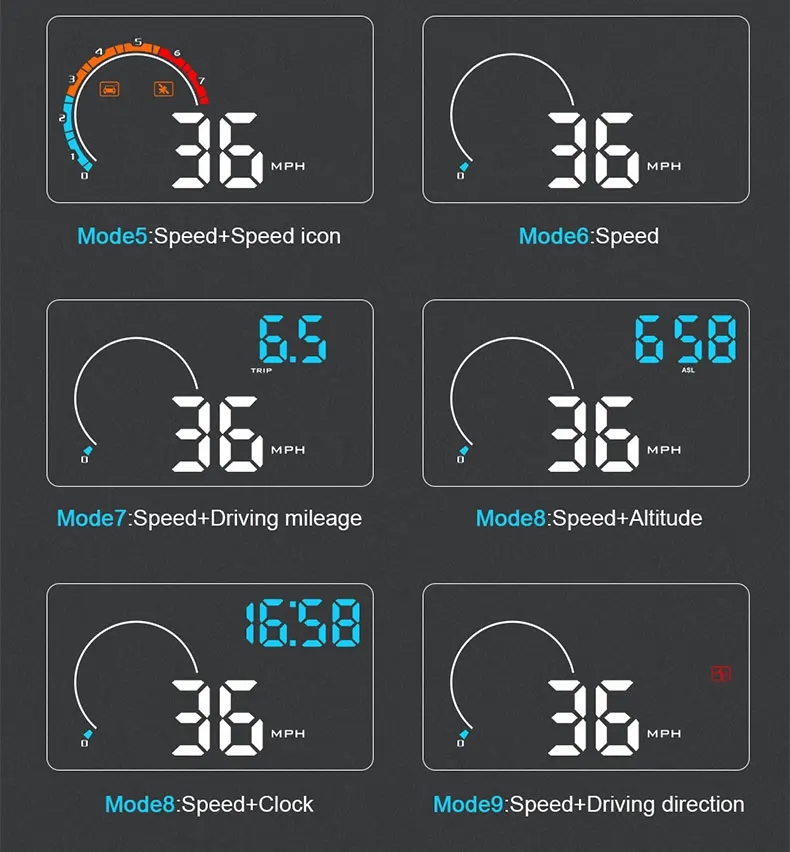

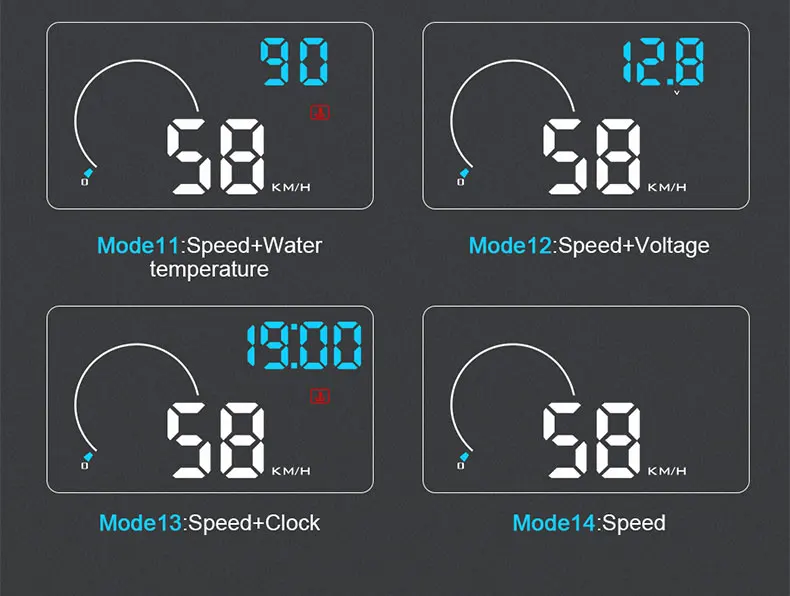

3. Несколько функций области

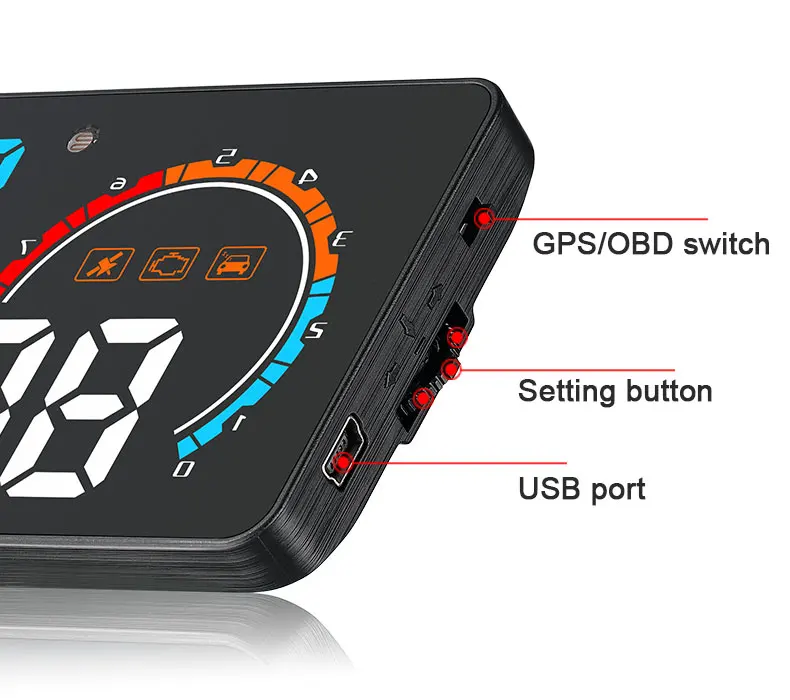

4. Переключатель системы s (система gps или система OBD)

5. Кнопка установки

6. USB Порты и разъёмы

7. Компас/точность

8. Температура воды значок

9. Скорость: км или миль/ч

10. Для вождения Скорость

11. Об/мин значок

12. Усталость вождения значок

13. Код неисправности значок

14. Спутникового сигнала значок

БД устранения неполадок

1. экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, плотно ли ОБД кабельной линии; пожалуйста, потяните OBD кабели больше раз, чтобы обеспечить; проверьте, если HUD выключатель питания включается. Если все еще нет дисплея, пожалуйста, измените другой автомобиль, чтобы проверить, анализ, является ли диагностический интерфейс автомобиля OBD хорошим, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. Когда HUD включается, HUD показывает только Напряжение автомобиля и автоматически выключается после 30 секунд вождения.

OBD2 система просто доступны для автомобилей с OBD2 соглашения и EU-OBD соглашение (европейского региона: после 03 лет, Другое регион: после 07 лет)

OBD2 системы donnot поддержка JOBD и OBDI и рекомендуется переключиться gps системы

3. неправильная работа приводит к сбоям

Сделать сброса настроек

Когда HUD включен, долго нажмите в кнопку настройки в течение 5 секунд, чтобы войти в режим настройки меню, короткое нажатие в кнопку 14 раз в меню 14, значение по умолчанию составляет 0, короткое подтягивание или тянуть вниз, чтобы изменить его на 1, затем нажмите кнопку в течение 5 секунд, чтобы сохранить и выйти

4. неточным Скорость

A. сначала проверьте, что блок скорости верен или нет, блок скорости, включая км/ч и MPH, установите его на правильный (см. меню 9)

B. когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 0, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока он не показывает правильный. После регулировки нажмите вертикально за 5 секунд, чтобы сохранить его.

5.Неточный Расход топлива (система gps не может отображать расход топлива)

Блок для расхода топлива L/100 KM, дисплей HUD одиночный управляя расход топлива, пока дисплей автомобиля интегрирован Средний управляя расход топлива, поэтому нормально если разница.

Дисплей HUD три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (л/ч), это означает, что HUD может выяснить, сколько масла автомобиль будет потреблен после запуска двигателя в течение одного часа

B. режим вождения: дисплей HUD мгновенный расход топлива 100 км

C. отделка вождения: дисплей HUD-средний расход топлива 100 км, при выключении автомобиля, HUD будет автоматически ВЫКЛЮЧАТЬСЯ в 10 с

6. Автоматическая система запуска/остановки автомобилей, HUD выключится, когда автомобиль тормозит

Автоматическая система запуска/остановки автомобилей выключится, HUD выключается, если нет, установите меню 12, измените время отключения питания на 180 с.

7.HUD не может автоматически ВЫКЛЮЧАТЬСЯ (при остановке автомобиля, об/мин и скорости не 0)

Установите значение меню 11 при 13,2 В или 13,5 в (когда напряжение автомобиля составляет менее 13,2 В, HUD выключается через 3 минуты позже)

8. Когда HUD выключается, он снова запускается

Вертикальное нажатие в течение 5 секунд, чтобы ввести в меню настройки, короткое нажатие 11 раз в меню 11, параметр по умолчанию 0, вверх или вниз изменить его на 13,6 В или 13,8 В, вертикальное нажатие в течение 5 секунд для сохранения и выхода.

Gps устранения неполадок

1.Экран HUD без дисплея и без питания

Чтобы предотвратить потребление энергии, по умолчанию Пусковое напряжение составляет 13,2 В, при запуске двигателя, HUD будет автоматически включаться, когда он достигает 13,2 В, проверьте, плотно ли кабель автомобильного зарядного устройства, потяните вниз повторно вставьте несколько раз, проверьте, открыт ли переключатель HUD. Если все еще нет ответа, пожалуйста, попробуйте другой автомобиль, или анализ, является ли интерфейс автомобильного прикуривателя плохим.

2. не может быть включен автоматически или неоднократно гаснет во время вождения

Когда Начальное напряжение менее 13,2 В, HUD не может включаться. Пожалуйста, запустите двигатель, затем долго нажмите в волновой кнопке 5S, чтобы войти в меню настройки, короткое нажатие кнопки 11 раз в меню 11, вверх или вниз для регулировки напряжения от 13,2 В до 12,8 В или 12,6 в.

3. HUD не может быть автоматически выключен после выключения автомобиля

Найдите меню 11, отрегулируйте по умолчанию до 13,5 в, затем HUD выключится в 3 минуты.

4. неточным Скорость

Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 0, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока он не показывает правильный. После регулировки нажмите вертикально за 5 секунд, чтобы сохранить его.

5.Неточные часы

Убедитесь, что ваш GMT (по умолчанию GMT + 8). В соответствии с вашим часовым поясом для настройки HUD. вертикальное нажатие 5 секунд, чтобы ввести в меню настройки, короткое нажатие 13 раз в меню 13, параметр показывает 8 (означает GMT + 8) вверх или вниз волновая Кнопка регулировки в часовой пояс вашей страны

Предупреждение: если долго не использовать этот HUD, Пожалуйста, подключите кабель.
