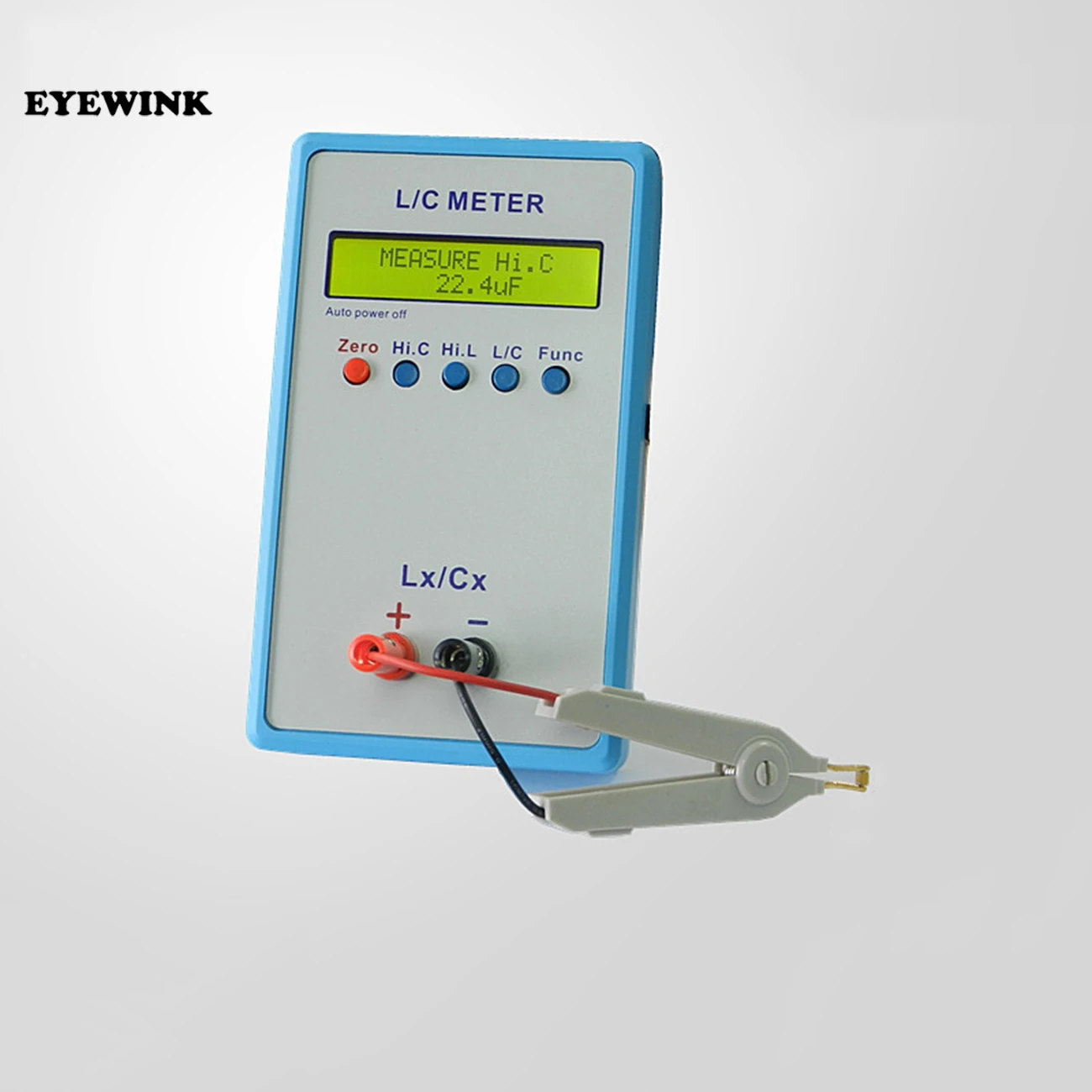

Ручной Измеритель индуктивности L/C LC200A|Интегральные схемы| |

Ручной Измеритель индуктивности L/C LC200A|Интегральные схемы| |

LC200A Ручной Аккредитив с получением по предъявлению Измеритель влажности

Индуктивность Постоянной ёмкости, универсальный конденсатор Измеритель влажности

Инструкция Руководство по эксплуатации

Особенности:

Высокая скорость микроконтроллера точность вычисления

Диапазон измерения ниже 1uH и 1pF

Интеллектуальное выключение в течение 5 минут

Особенно подходит для микроволнового производства и измерения

Трансформатор источника питания, индуктивный фильтр и так далее.

LC200A имеет четыре положения диапазона измерения:

1. Диапазон C. ....... Емкость (0.01pF-10 мкФ)

2. Диапазон L. ....... Индуктивность (0.001uH-100mH)

3. Дальность дальности. ..... Большая индуктивность (0,001 mH-100 ч)

4 Диапазон Hi.C. ..... Большая емкость (1uF-100mF)

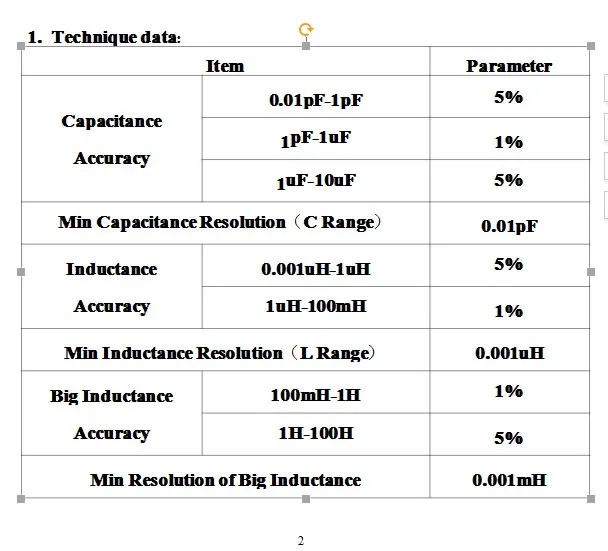

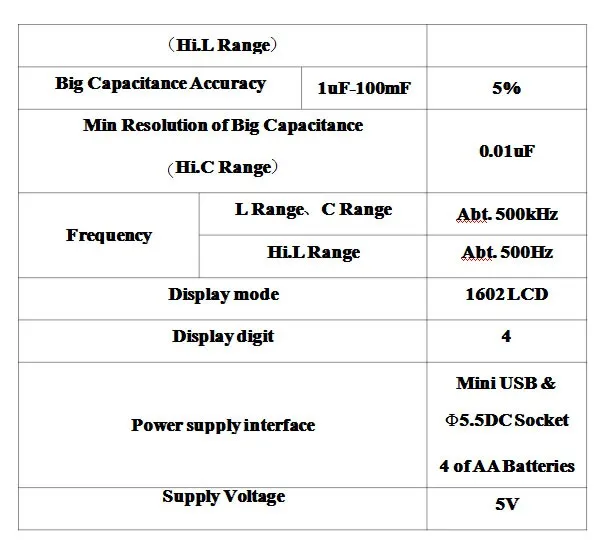

Все положения диапазона являются автоматическими диапазонами измерения, легко

Работать. Параметры выглядит следующим образом:

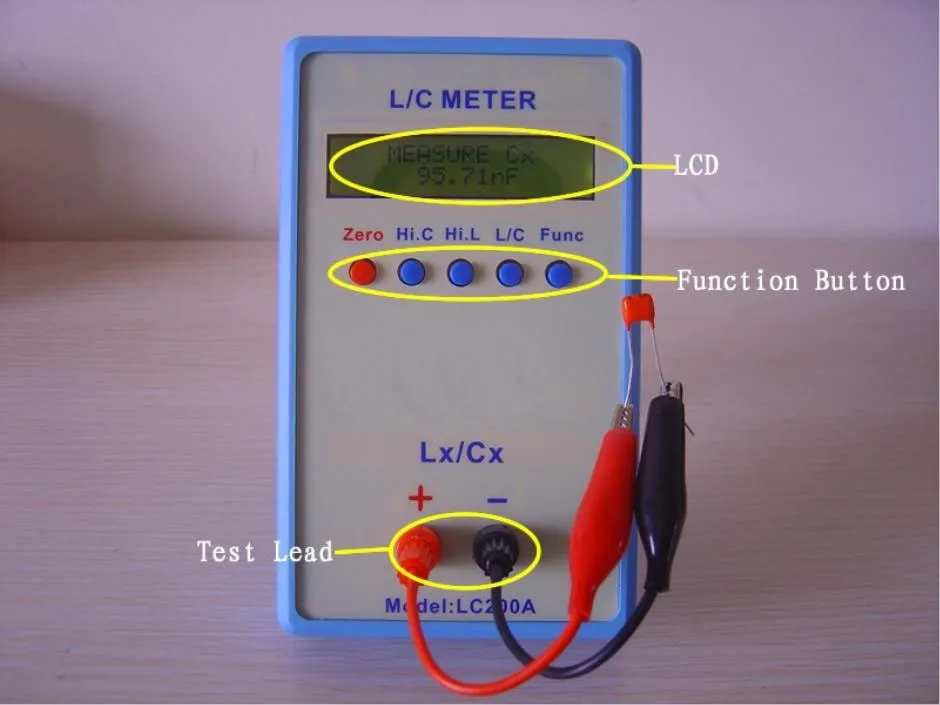

2. Изображение

Функция пяти кнопок:

Красный: сброс

Синий: большой ёмкости Привет. C выбор (с самоблокирующимся)

Синий: большой Индуктивный Привет. L выбор (с самоблокирующимся)

Синий: L/C выбор (с самоблокирующимся)

Синий: Функция кнопка

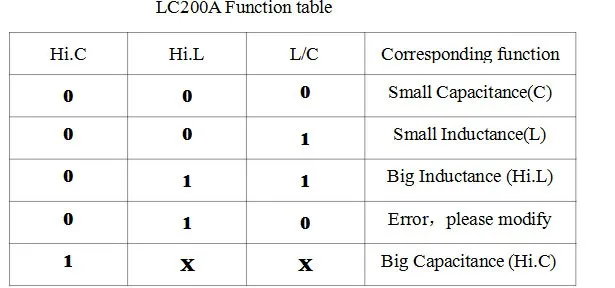

Подробности следующим образом (нажмите «1», отпустите «0», «X» случайный)

3. Направление Для Использование

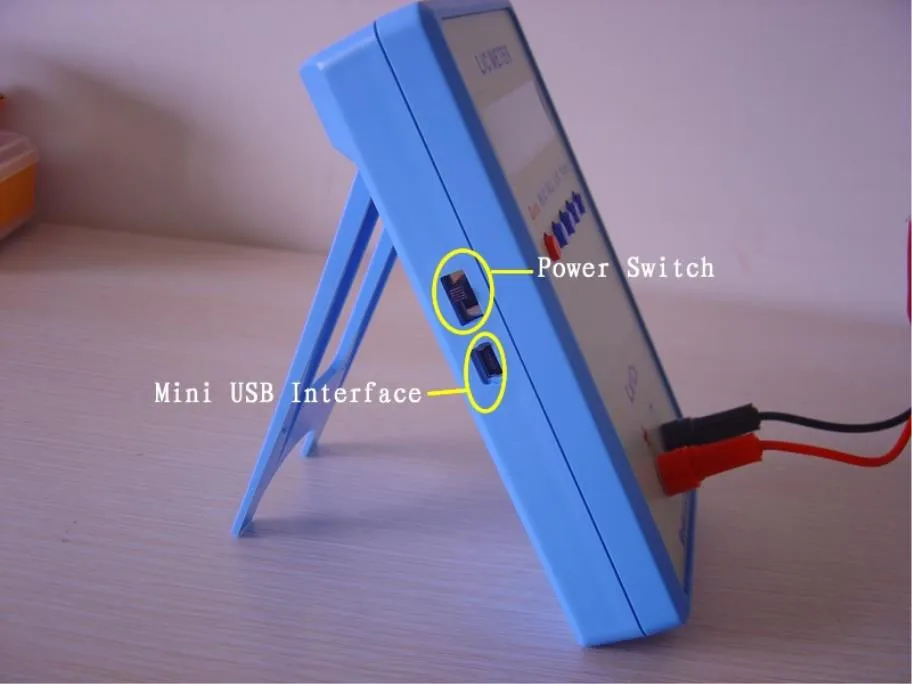

⑴. Включение счетчика L/C

⑵.Выберите соответствующий диапазон, индуктивность: Lx, емкость: Cx,

Большая индуктивность: Hi.L, большая емкость: Hi.C. Дисплей следующим образом

(Проверка свинцового открытого цикла):

Индуктивность: измерение Lx в диапазоне

Емкость: измерение Cx 0.00pF

Большая индуктивность: Измерьте дальность дальности

Большая емкость: Измерьте Hi.C 0,00 мкФ

Дисплей следующим образом (тест свинца короткого замыкания):

Большая индуктивность: измерение Hi.L 0.000mH

Индуктивность: измерение Lx 0.000uH

Емкость: Измерьте Cx над диапазоном

3).При тестировании свинцовой открытой петли измеренное значение емкости

Не «0», или ведьма индуктивности не является «0» в качестве испытательного свинца

Короткое замыкание, вы можете сбросить до «0» путями емкостной модели

И индуктивность модели, следующим образом:

(A) Постоянной ёмкости, универсальный конденсатор Модель

Нажмите красную кнопку, как тестирование свинца открыть петлю, он отображает

Вычисление...», удерживайте нажатие в течение одной секунды, когда

Вычисление... ок» отображается, отпустите красную кнопку,

Сброс в «0» закончен, и отображается «0.00pF», затем

Емкость может быть измерена.

(B) Индуктивность Модель

Нажмите красную кнопку, как испытание свинца короткого замыкания, он отображает

0.000uH или "0.000mH", а затем индуктивность может быть

Способе измерения.

(4).Пожалуйста, нажмите кнопку функции, как показано результаты, и

Будет отображаться соответствующая частота.

 4. Примечание:

1. Сбросьте «0» («Задать вопрос продавцу»), прежде чем тестирования постоянной ёмкости, универсальный конденсатор или индуктивности, или ошибки могут быть появились. Даже если «0» отображается перед измерением,

Требуется сброс до «0».

2. Во время сброса в "0", при "вычислении... ок"

Появились, пожалуйста, удерживайте нажатие в течение 2-3 секунд, и параметр

Будет предложена запись в «<данные сохранены>», затем будет выпущена.

3. Сброс в "0" запрещен, так как компоненты измеряются. В том случае, если

Вы делаете это, пожалуйста, немедленно выключите и перезагрузите, а затем перезагрузите до «0».

4. Время измерения большой емкости (выше 10mF) может быть больше

Чем одна секунда, и требуется от семи до восьми секунд, чтобы получить

Измеренное значение емкости (100mF).

5. Не позволяйте измерять емкость, которая не разряжена, в противном случае

Может повредить мейнфрейм.

5. Посылка Содержание

1. A LC200A L/C метр (батареи не распределены, но проверка безопасности не прошла.)
